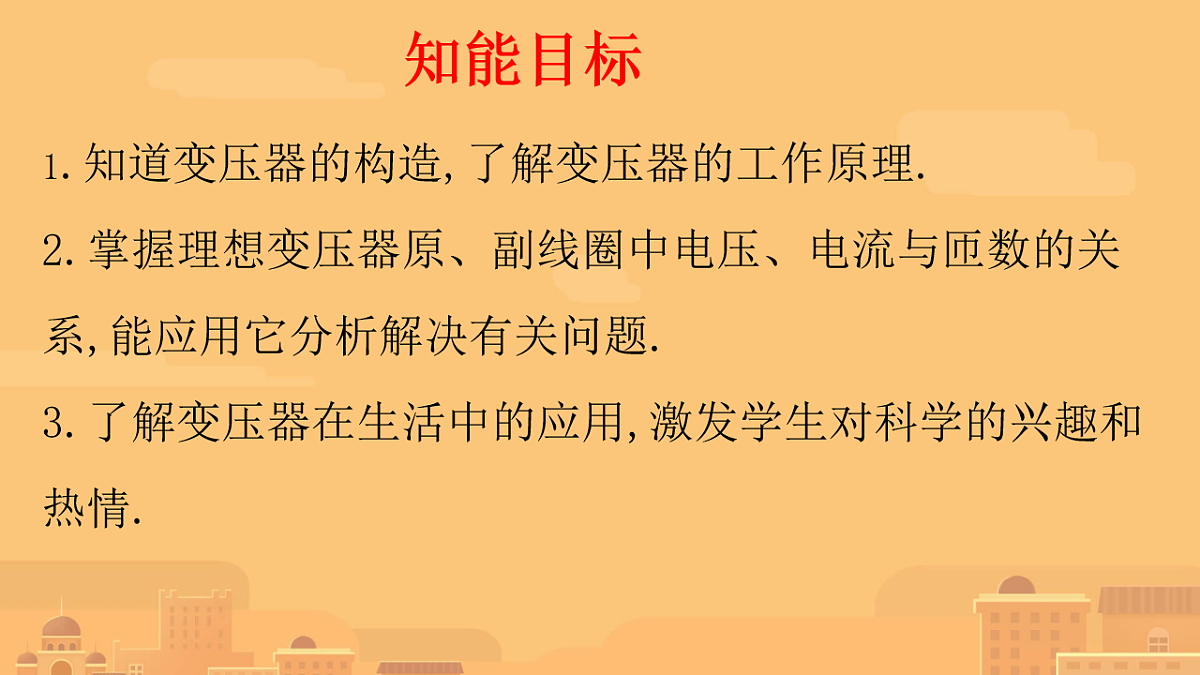

1.知道变压器的构造,了解变压器的工作原理.2.掌握理想变压器原、副线圈中电压、电流与匝数的关系,能应用它分析解决有关问题. 3.了解变压器在生活中的应用,激发学生对科学的兴趣和热情.

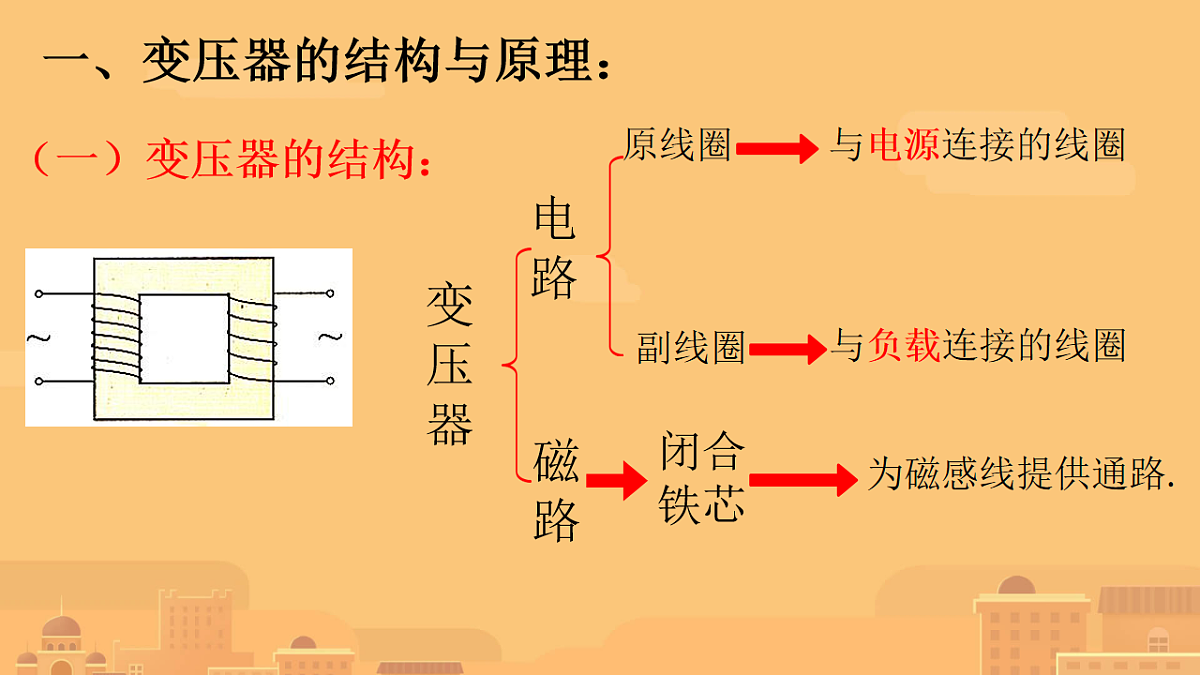

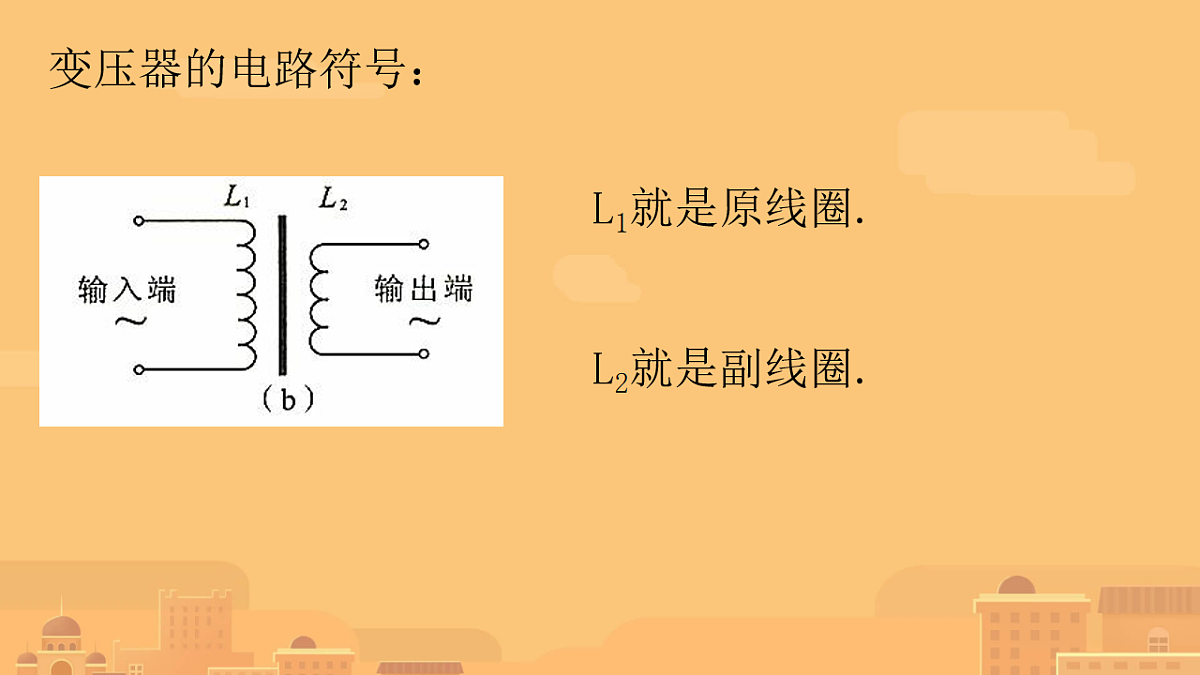

一、变压器的结构与原理：
（二）变压器的工作原理：

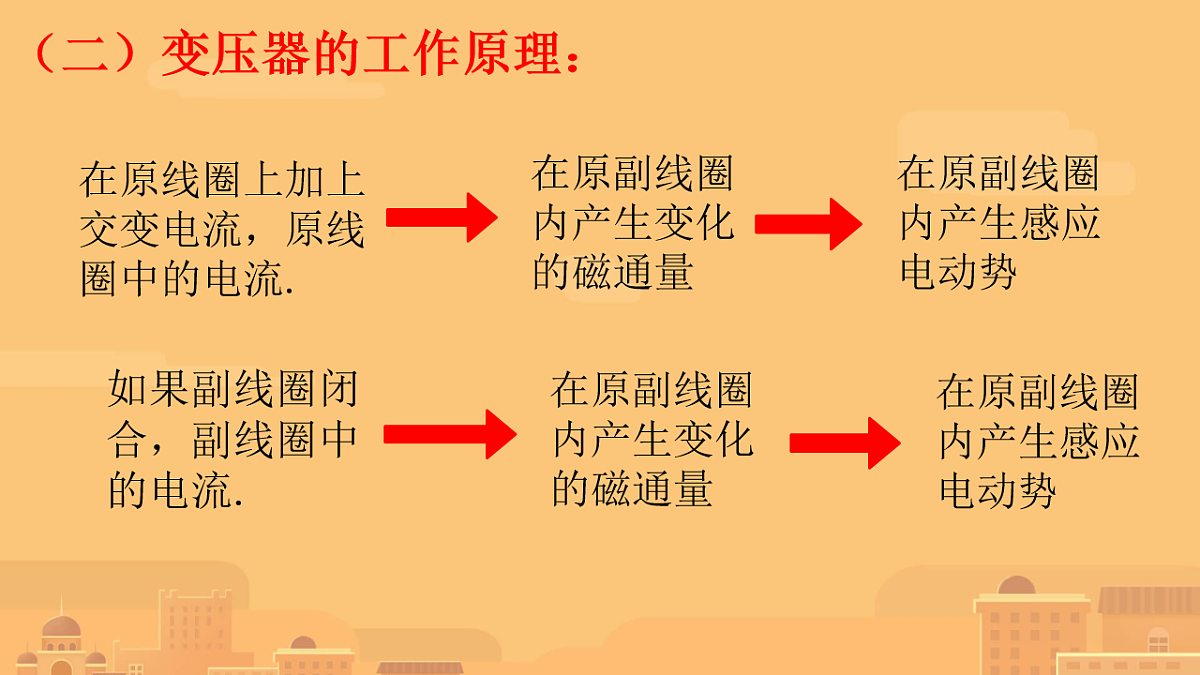

在原线圈上加上交变电流，原线圈中的电流.
如果副线圈闭合，副线圈中的电流.
原线圈对副线圈的作用；
原线圈对原线圈的作用.
副线圈对副线圈的作用.

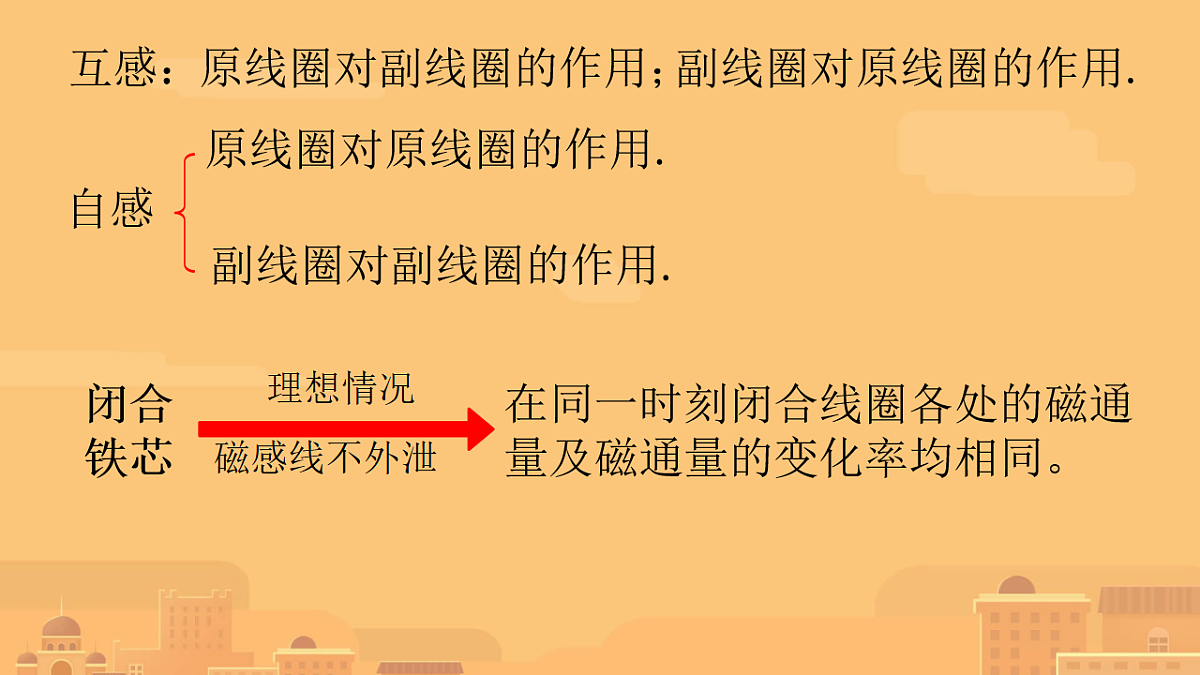

在同一时刻闭合线圈各处的磁通量及磁通量的变化率均相同。
副线圈对原线圈的作用.
闭合铁芯各处每匝线圈产生的感应电动势都相同。

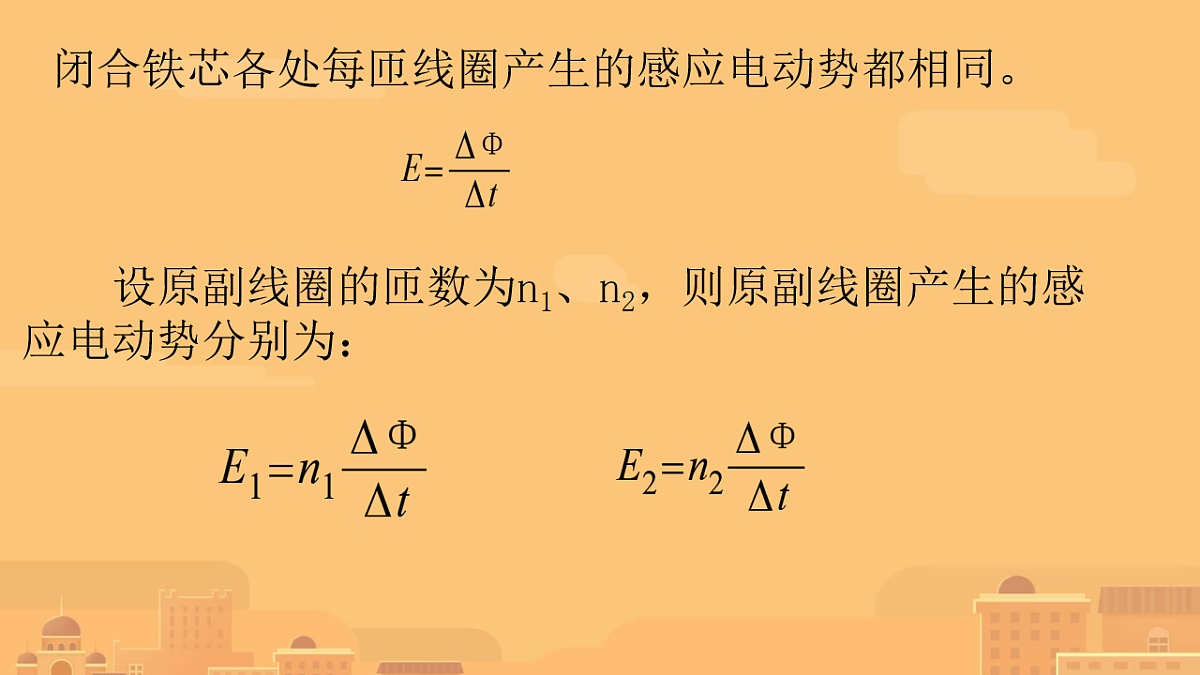

设原副线圈的匝数为n1、n2，则原副线圈产生的感应电动势分别为：
路端电压就等于电动势.

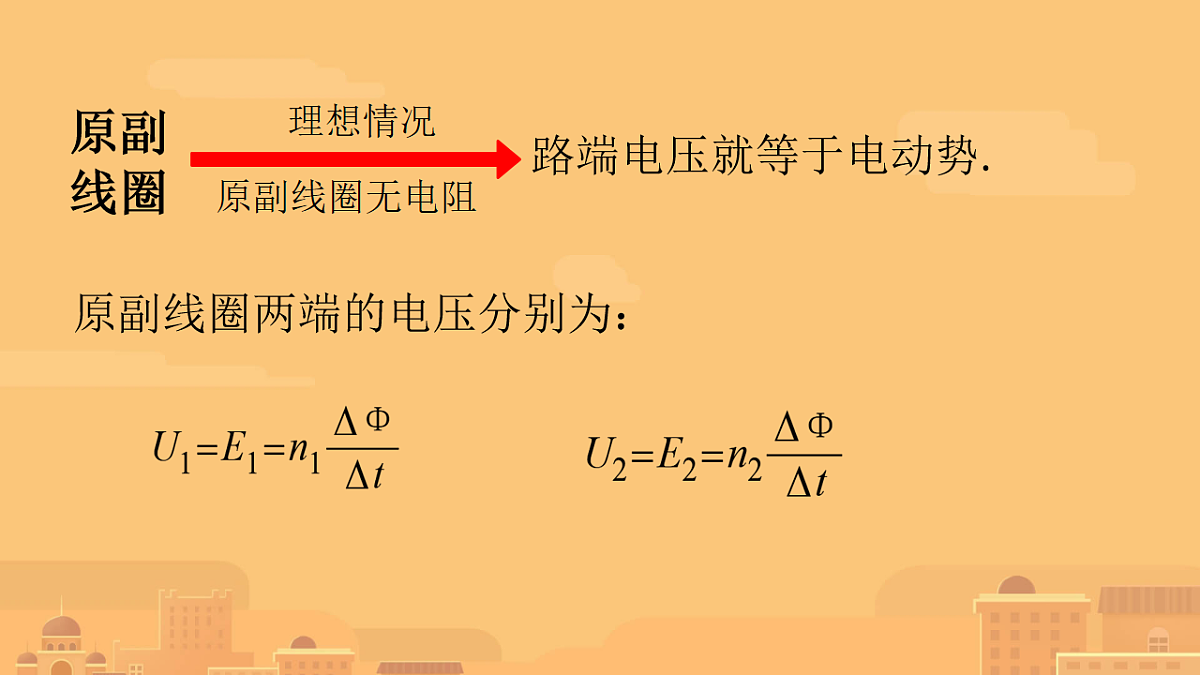

原副线圈两端的电压分别为：
1.理想情况下变压器的电压关系：
原线圈只有一个，副线圈可以有多个.
在变压器中，各处线圈的电压与线圈的匝数成正比。
此结论与副线圈的个数无关.
2.理想情况下的电流关系：
变压器没有能量损失，输出功率等于输入功率.
在只有一个副线圈的情况下，原副线圈的电流才与匝数成反比。
1.变压器对恒定电流不起作用；
2.变压器只能改变交流电的电压、电流.
3.变压器不能改变交流电的频率、功率.
4.U1、U2分别是原线圈和副线圈两端的电压.
（1）原线圈两端的电压U1，一般由电源决定，与负载无关.
（2）副线圈两端电压：
由电源和变压器共同决定，与负载无关。
由电源、变压器、负载共同决定
（4）输出功率决定输入功率：
（5）原副线圈中的电流都与电源、变压器、负载有关：
（6）当负载增加（负载电阻是减小）时，
1.没有漏磁（磁感线被限制在闭合铁芯内，不外泄）.
（1）原副线圈没有电阻
3.前面的电流、电压、功率关系只适用于理想变压器。
4.实际变压器有铜损、铁损、漏磁等，故输出功率小于输入功率。
大型变压器的效率可以达到99％以上.
二、电压互感器、电流互感器：
电压互感器的原线圈必须并联在被测电路中.
原线圈的匝数多，电流小，用细导线制成
副线圈的匝数少，电流大，用粗导线制成，且副线圈的外壳必须接地。
原线圈必须串联在被测电路中
原线圈的匝数少，电流大，用粗导线制成
副线圈匝数多，电流小，用细导线制成
把导线视为匝数为1的原线圈.
导学案P48例1.(多选)下列关于变压器的说法正确的是(　　)。A.变压器线圈通过电流时会发热B.铁芯在交变磁场的作用下会产生涡流而发热C.交变电流产生的磁场应该完全局限在铁芯内D.不消耗电能的变压器是不存在的,所谓理想变压器是没有意义的
V1、V2的读数不变，V3的读数减小；
