高中人教版 (2019)变压器教学课件ppt

这是一份高中人教版 (2019)变压器教学课件ppt，共33页。PPT课件主要包含了新课引入，②原线圈，③副线圈，变压器结构，变压器工作原理，原副线圈互感现象，要多少给多少，变压器的分类，1升压变压器，2降压变压器等内容，欢迎下载使用。

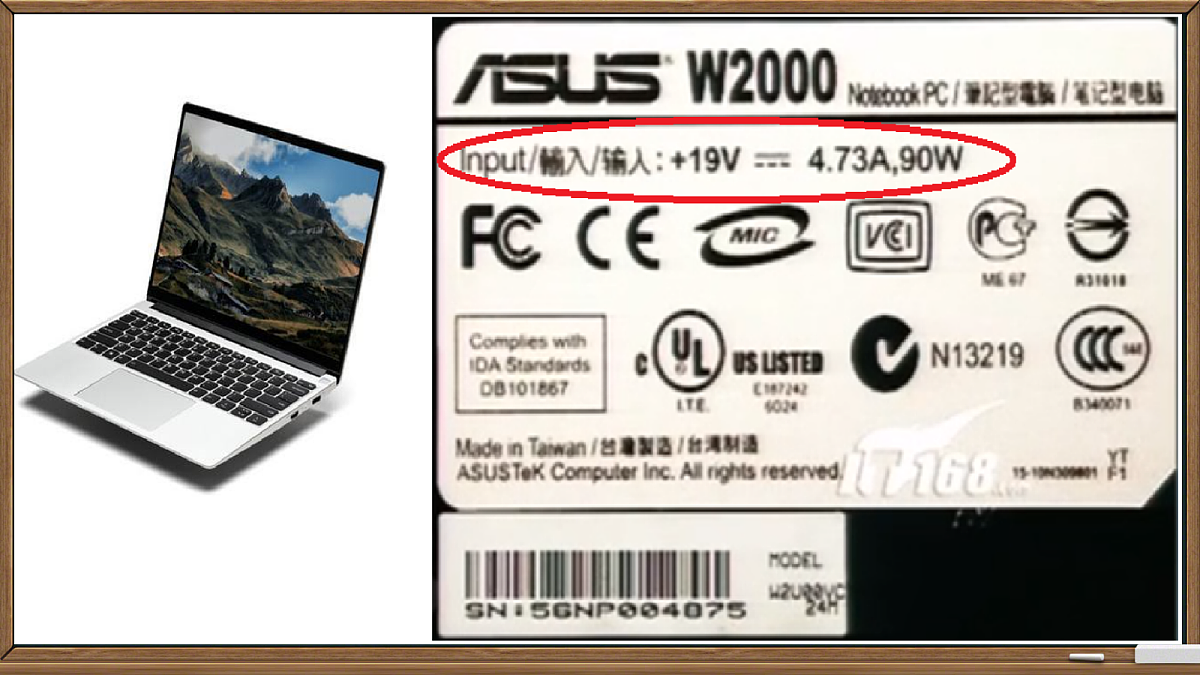

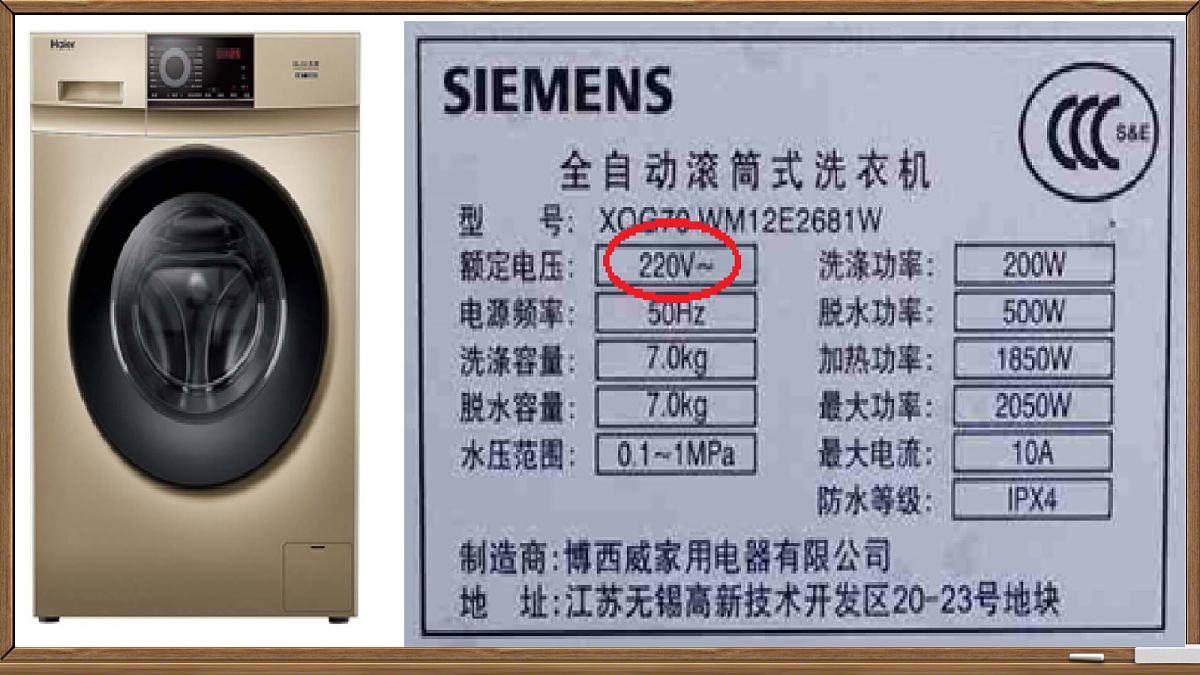

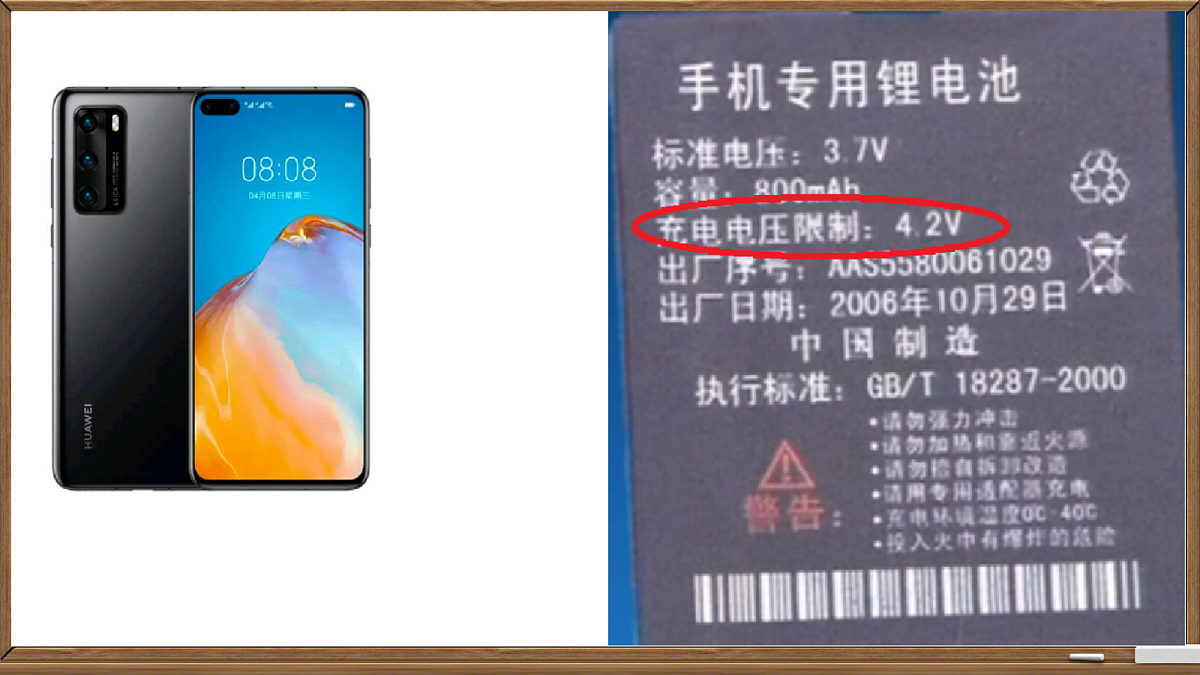

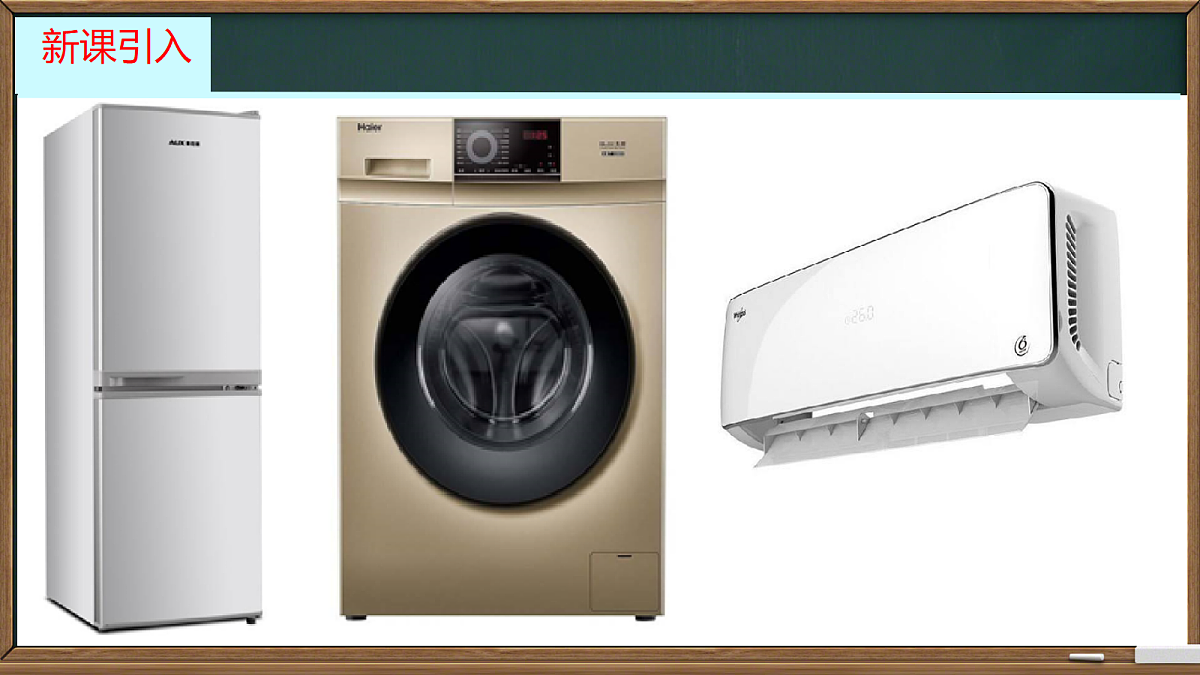

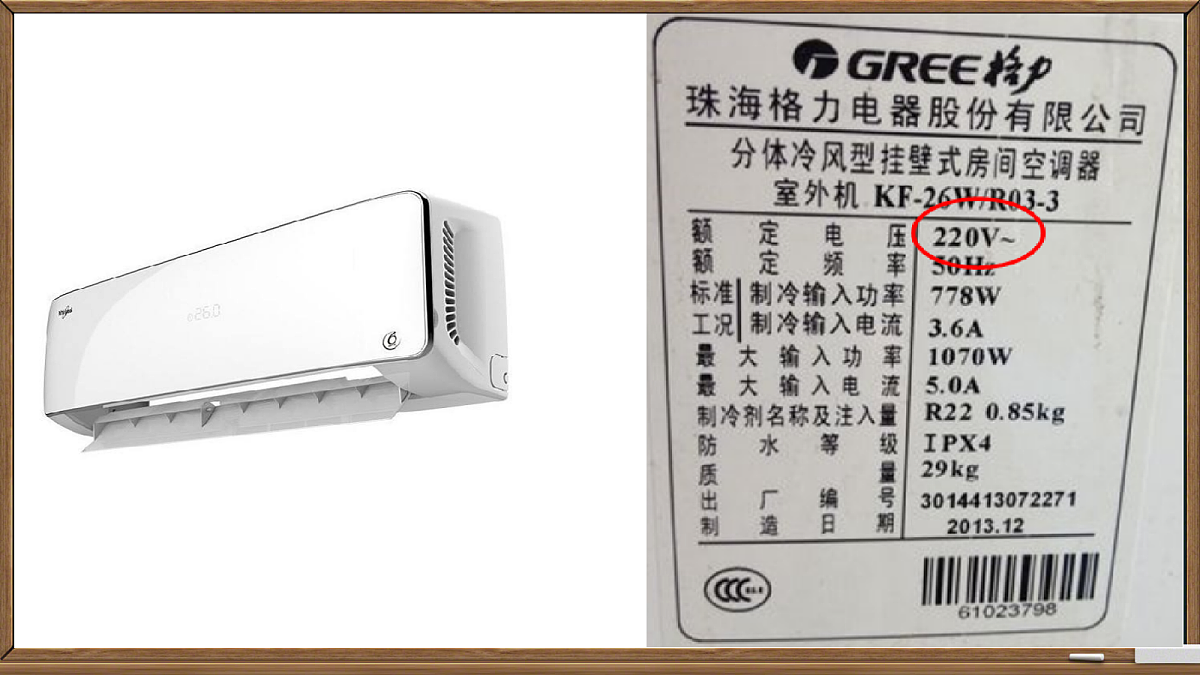

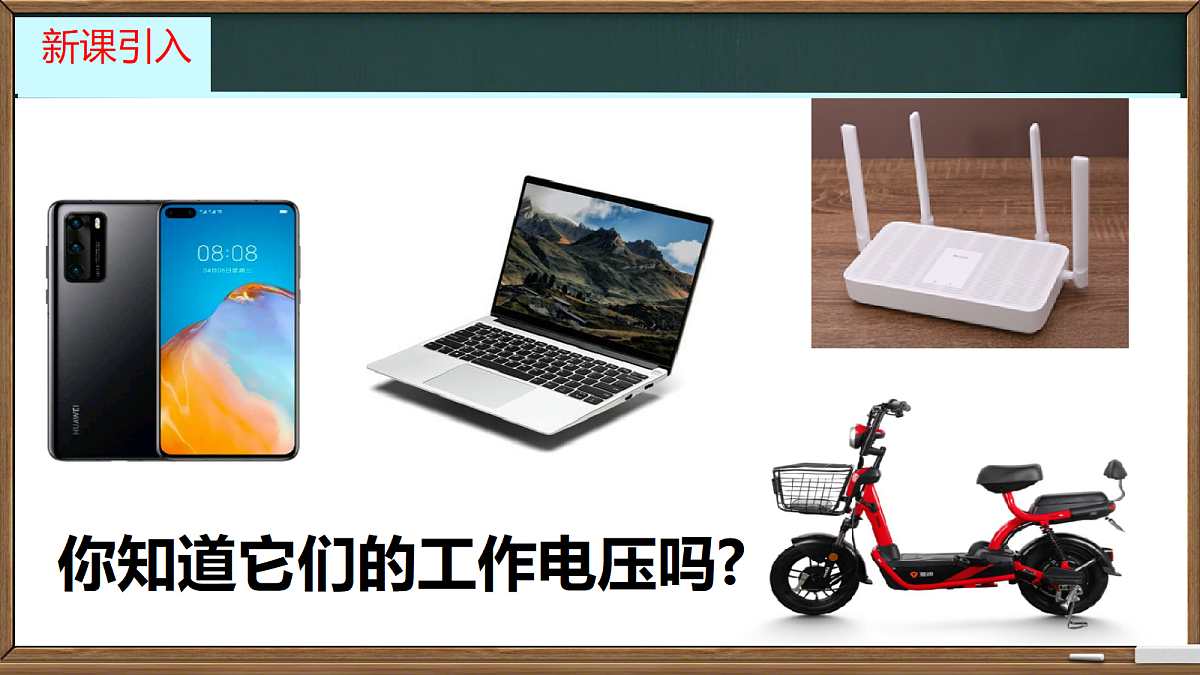

你知道它们的工作电压吗?

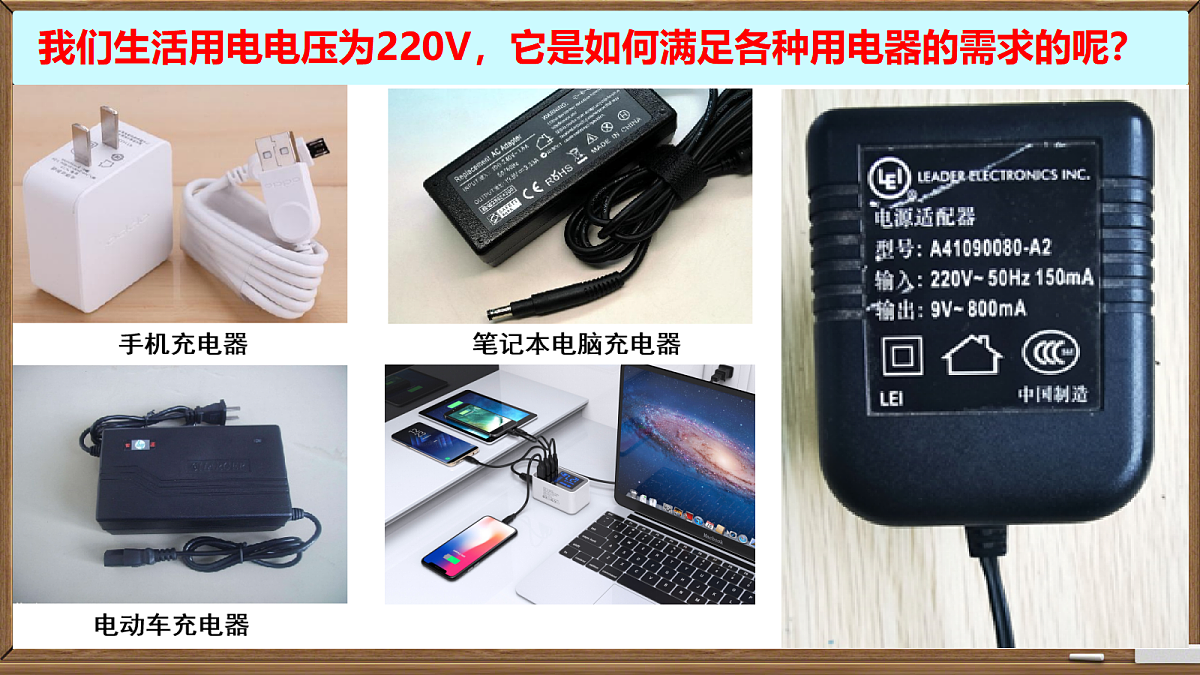

我们生活用电电压为220V，它是如何满足各种用电器的需求的呢？
一、变压器的结构和工作原理
①铁芯：绝缘硅钢片叠合而成（保磁）
与交流电源相连的线圈，也叫初级线圈
与负载相连的线圈，也叫次级线圈
问题：变压器副线圈和原线圈电路是否相通？
二、变压器原副线圈物理量关系（单匝副线圈理想变压器）
1、原副线圈磁通量及磁通量变化率相等
2、原副线圈交流电周期频率相等
3、原副线圈电压比等于匝数比
4、原副线圈电功率相等
5、原副线圈电流比等于匝数的反比
误差产生原因：能量损耗
①变压器线圈通过电流时会发热；
②铁芯在交变磁场的作用下也会发热；
③交变电流产生的磁场也不可能完全局限在铁芯呢。
6、变压器的变压规律误差分析：
三、多副线圈的理想变压器
3、各线圈电压比等于匝数比
4、原线圈总电功率等于各副线圈功率之和
（2）原副线圈两端电压电压 恒定不变
（3）原副线圈电流按匝数比同步变化
（1）变压器相当于无内电阻的 理想电源
（2）副线圈物理量变化可用串 反并同进行判断
（3）原副线圈电流电压按匝数比同步变化变化相同
（1）变压器和原线圈电阻相当于 有内电阻的电源
（2）u1不变原副线圈电压恒定不变
（1）变压器原副线圈相当于理电源， 电压与并联电阻电压相等
（4）如图原副线圈电压恒定不变
例：如图所示，理想变压器原、副线圈的匝数分别为n1、n2，原、 副线圈两端的电压分别为U1、U2，通过原、副线圈中的电流分 别为I1、I2。若保持n1、n2和U1不变，且闭合开关S后两灯泡均能 发光。将开关S由闭合变为断开，则（　　）A．U2增大B．I1减小C．I2增大D．变压器的输入功率增大
例：如图的理想变压器电路中，原副线圈的匝数比为3:1，电阻 R1与R2阻值相等．a、b两端接电压恒定的正弦交流电源．在 滑动变阻器滑片P向右移动的过程中（ ）A．R1消耗的功率增大B．电源的输入功率减小C．流过R1、R2的电流的频率相同D．R1、R2消耗的功率之比为1:9
例：如图所示，一理想变压器原线圈与定值电阻R1、理想电流表A1 一起接入电压恒为U的交流电源上，原线圈接入电路的匝数可通 过调节触头P进行改变，副线圈和滑动变阻器R、定值电阻R2以 及理想电流表A2连接在一起，下列说法正确的是（ ）A．保持R不变，将触头P向上移动，则A1的示数变小，A2的示数变小B．保持R不变，将触头P向下移动，电源输出的总功率变小C．保持P的位置不动，增大R， 则A1的示数减小，A2的示数减小D．保持P的位置不动，增大R， 则R的电功率变小，R1的电功率不变
例：在匀强磁场中有一不计电阻的矩形线圈，绕垂直磁场的轴匀 速转动，产生如图甲所示的正弦交流电，把该交流电接在图 乙中理想变压器的A、B两端，电压表和电流表均为理想电 表，Rt为热敏电阻（温度升高时其电阻减小），R为定值电 阻。下列说法正确的是（　　）A．变压器原线圈两端电压的瞬时表达式为u＝36 sin50πt（V）B．在t＝0.01s时，穿过该矩形线圈的磁通量的变化率为零C．Rt处温度升高时，由于变压器线圈匝数比不变，所以电压表 V1、V2的比值不变D．Rt处温度升高时， 电流表的示数变小， 变压器输入功率变小
使用时把原线圈与电路并联，原线圈匝数多于副线圈匝数
使用时把原线圈与电路串联，原线圈匝数少于副线圈匝数
手机开始充电时，底座同时亮起了一圈呼吸灯，互感。
一、变压器的构造： 1．示意图：
二、变压器的工作原理： 1、互感现象：原、副线圈中由于有交变电流而发生的互相感应现象 2、能量转化：电能→磁场能→电能 3、理想变压器： P入＝P出
三、理想变压器的变压规律 ： U1/U2=n1/n2
四、理想变压器的变流规律：I1/I2=n2/n1
