人教版 (2019)选择性必修 第二册交变电流的描述教学课件ppt

这是一份人教版 (2019)选择性必修 第二册交变电流的描述教学课件ppt，共18页。PPT课件主要包含了知识回顾，什么是交流电，例如图示交流电，峰值和有效值等内容，欢迎下载使用。

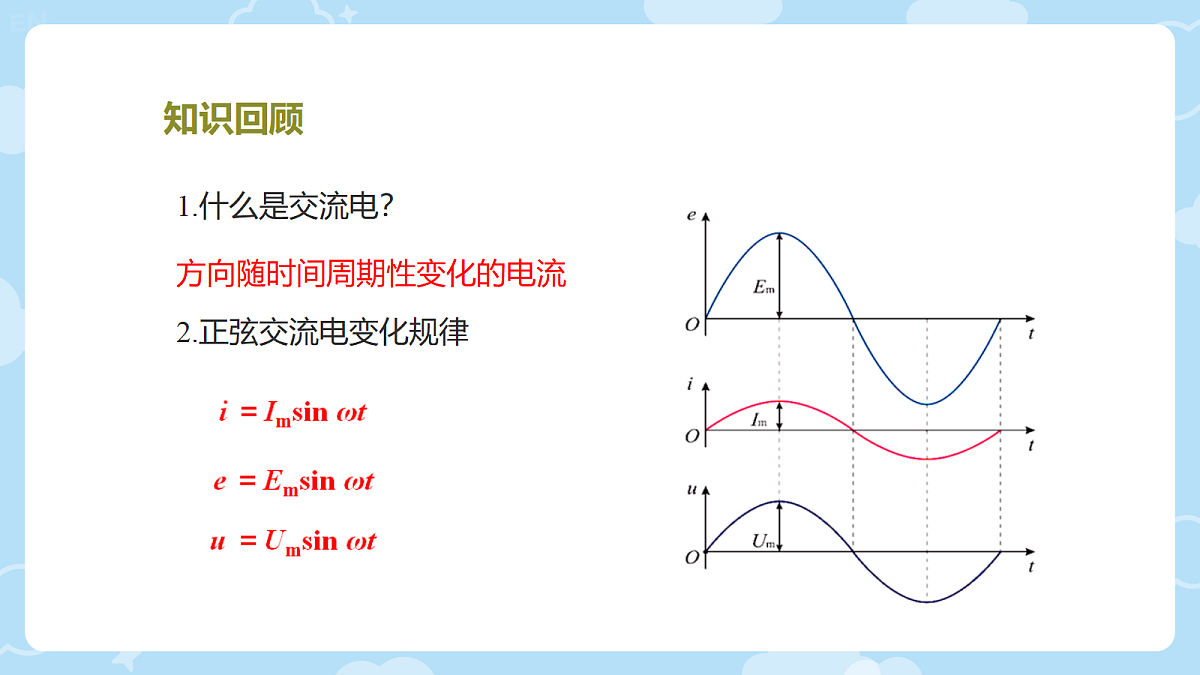

方向随时间周期性变化的电流
2.正弦交流电变化规律

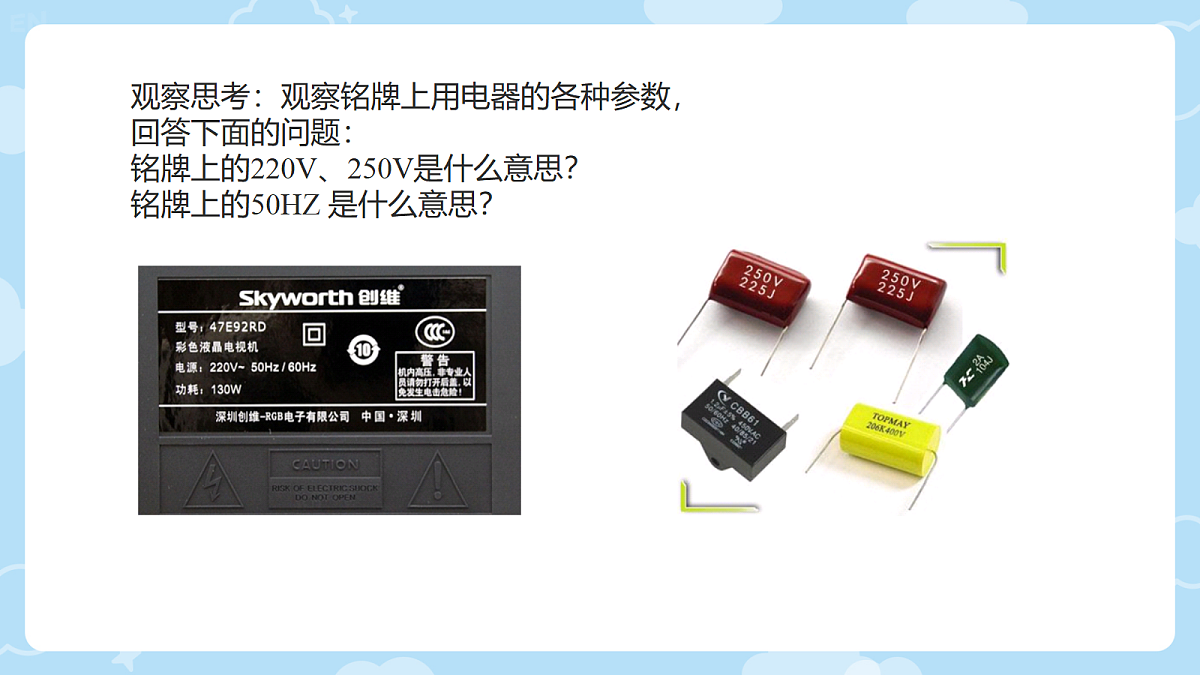

观察思考：观察铭牌上用电器的各种参数，回答下面的问题：铭牌上的220V、250V是什么意思？铭牌上的50HZ 是什么意思？

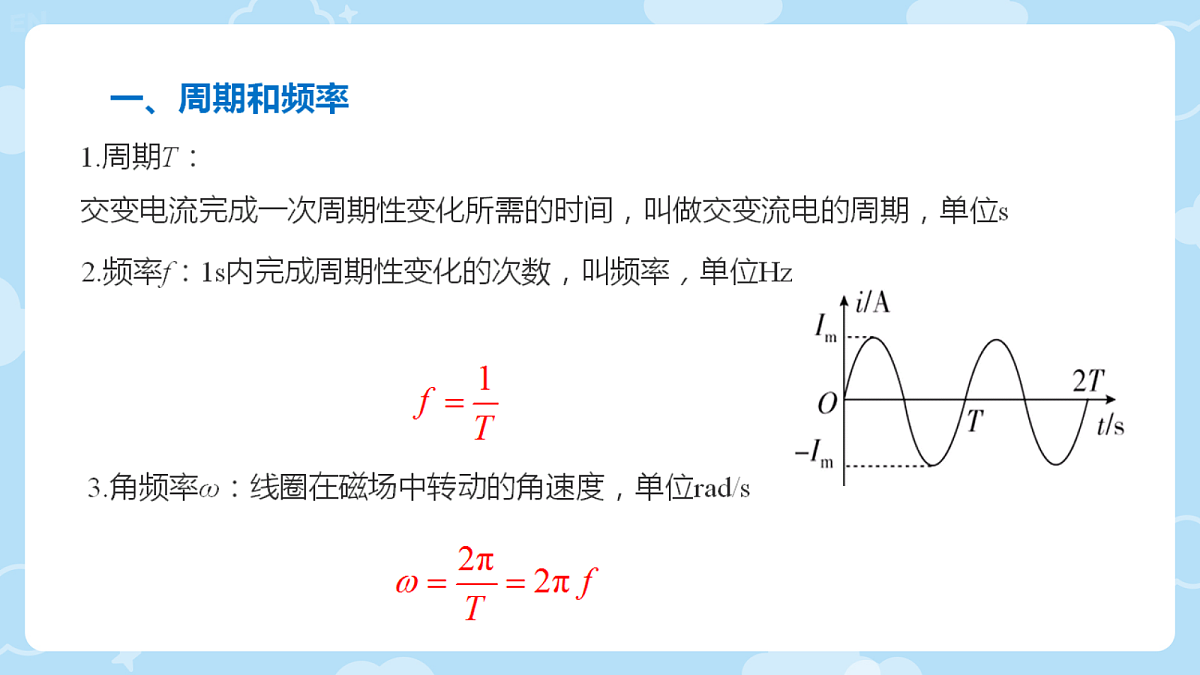

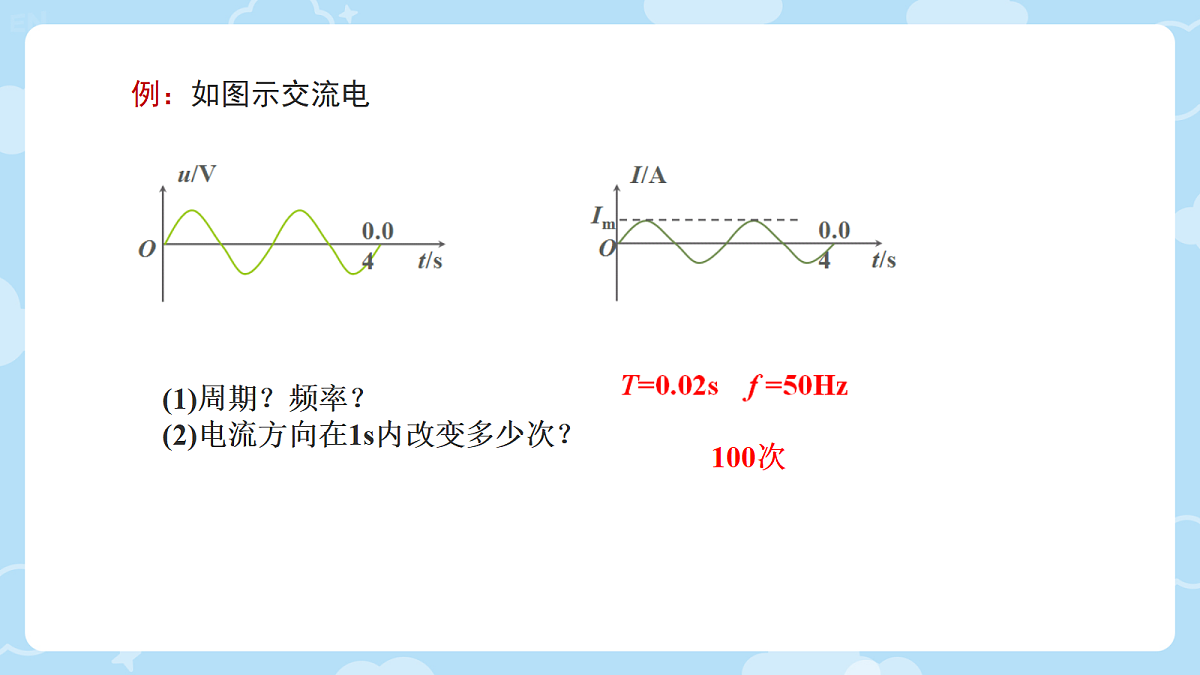

(1)周期？频率？(2)电流方向在1s内改变多少次？

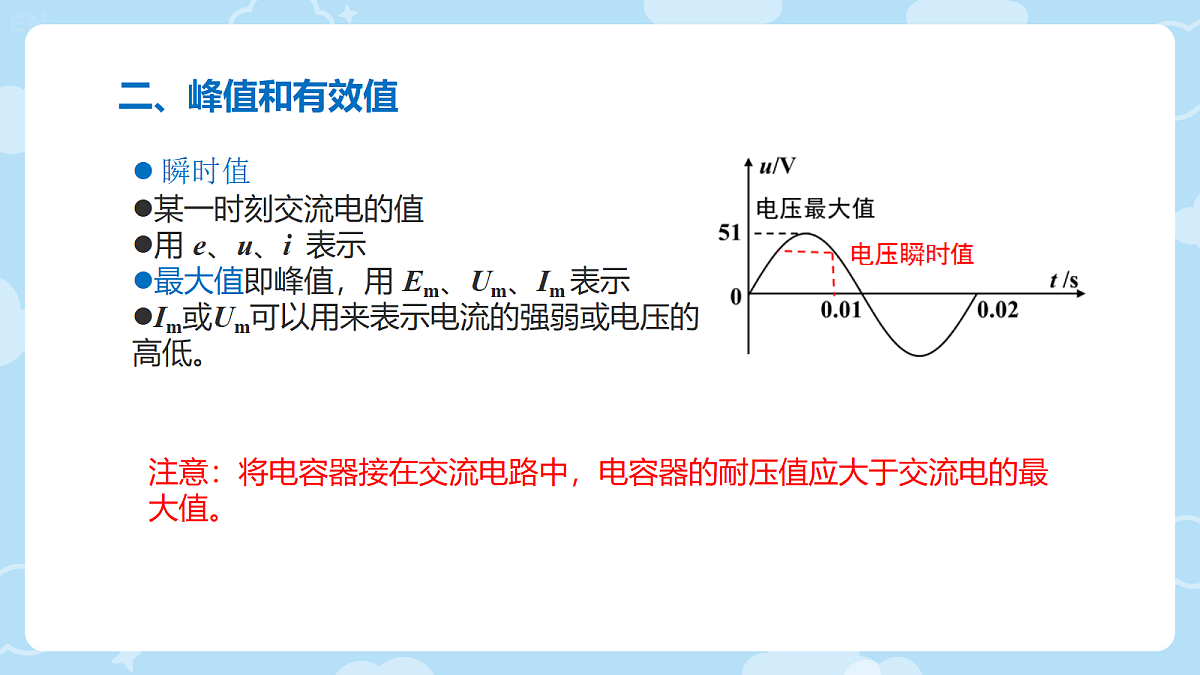

瞬时值某一时刻交流电的值用 e、u、i 表示最大值即峰值，用 Em、Um、Im 表示Im或Um可以用来表示电流的强弱或电压的高低。
注意：将电容器接在交流电路中，电容器的耐压值应大于交流电的最大值。

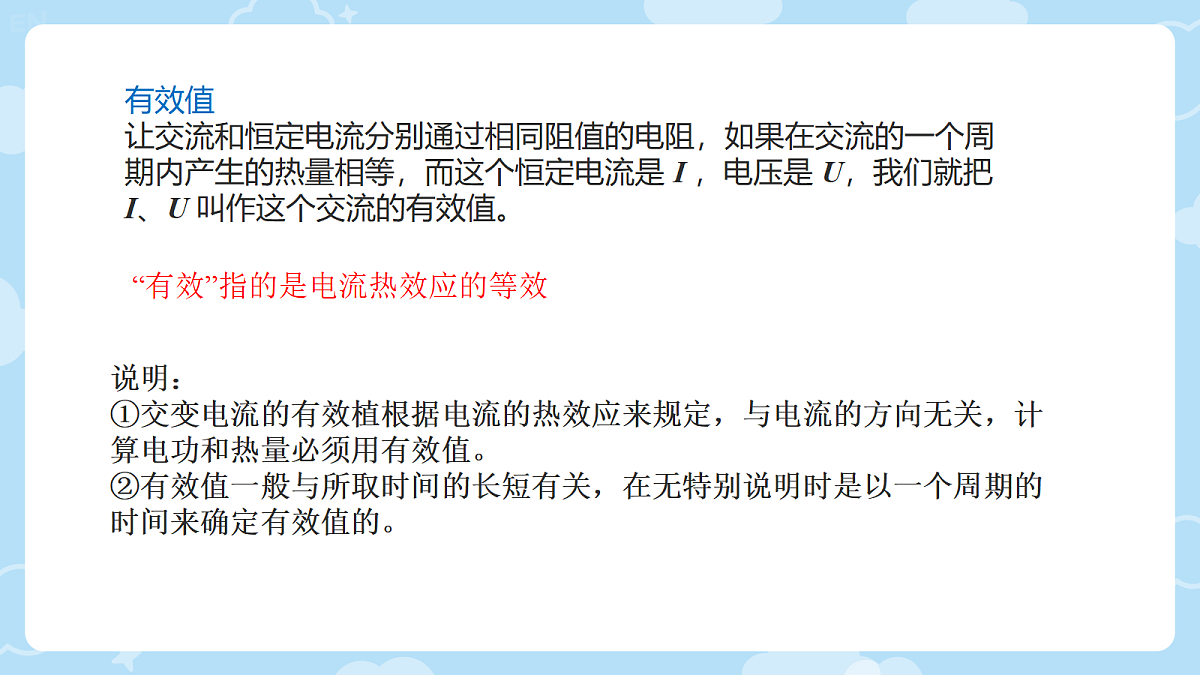

有效值让交流和恒定电流分别通过相同阻值的电阻，如果在交流的一个周期内产生的热量相等，而这个恒定电流是 I ，电压是 U，我们就把 I、U 叫作这个交流的有效值。
“有效”指的是电流热效应的等效
说明：①交变电流的有效植根据电流的热效应来规定，与电流的方向无关，计算电功和热量必须用有效值。②有效值一般与所取时间的长短有关，在无特别说明时是以一个周期的时间来确定有效值的。

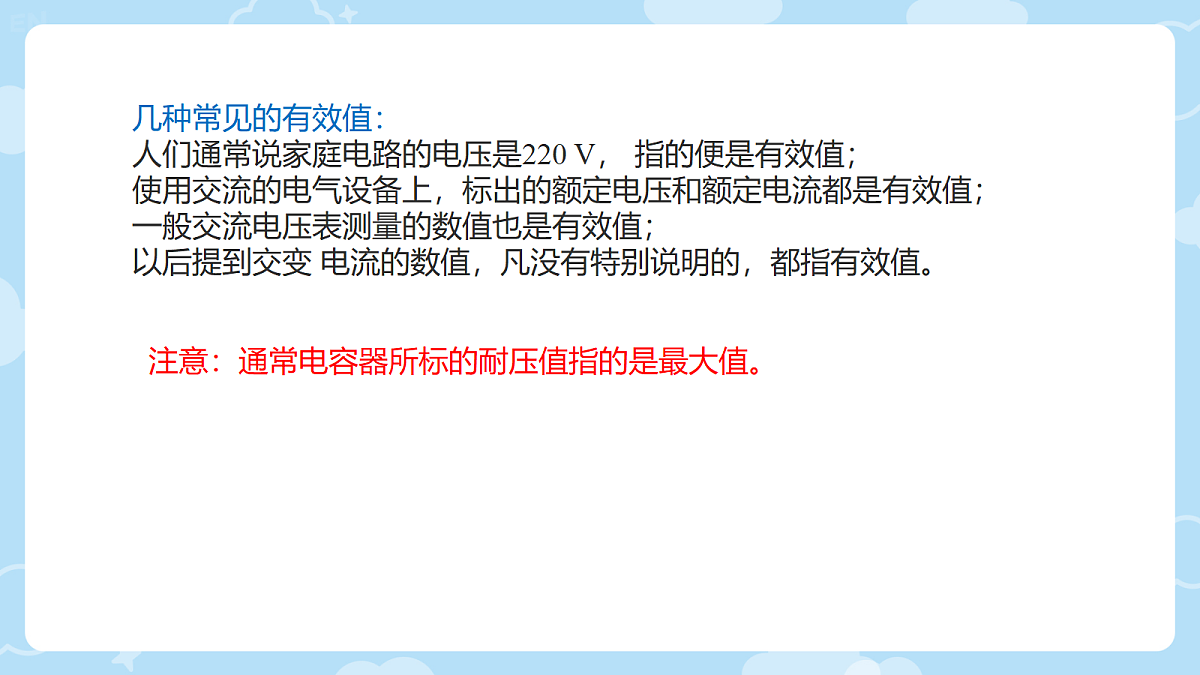

几种常见的有效值：人们通常说家庭电路的电压是220 V， 指的便是有效值； 使用交流的电气设备上，标出的额定电压和额定电流都是有效值；一般交流电压表测量的数值也是有效值；以后提到交变 电流的数值，凡没有特别说明的，都指有效值。
注意：通常电容器所标的耐压值指的是最大值。
例1：如图是一个按正弦函数规律变化的交变电流。请根据图象求出它的周期、频率、最大值和有效值，并写出电流的函数表达式。
三、正弦式交变电流的公式和图像
例2 某交流电压随时间的变化规律如图所示，则此交流电的频率是_______Hz。若将该电压加在 10μF 的电容器上，则电容器的耐压值不应小于______V。
若将该电压加在一阻值为 1kΩ 的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，该电路中保险丝的额定电流不能低于_______A。
例3：通有如图所示的交变电流(图中曲线为余弦曲线的一部分)，单匝线圈电阻r＝0.02 Ω，则在0～10 s内线圈产生的焦耳热为A．80 JB．85 JC．90 JD．125 J
