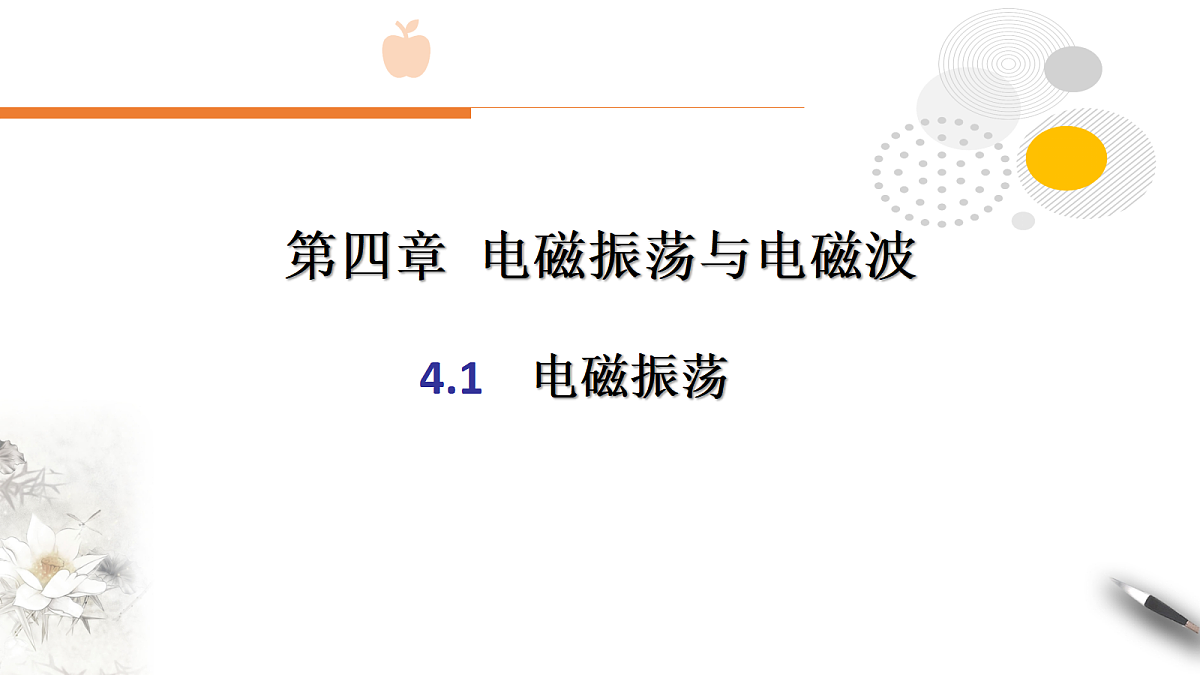

高中物理人教版 (2019)选择性必修 第二册电磁振荡教学课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册电磁振荡教学课件ppt，共28页。PPT课件主要包含了②改变周期的方法，课堂小结等内容，欢迎下载使用。

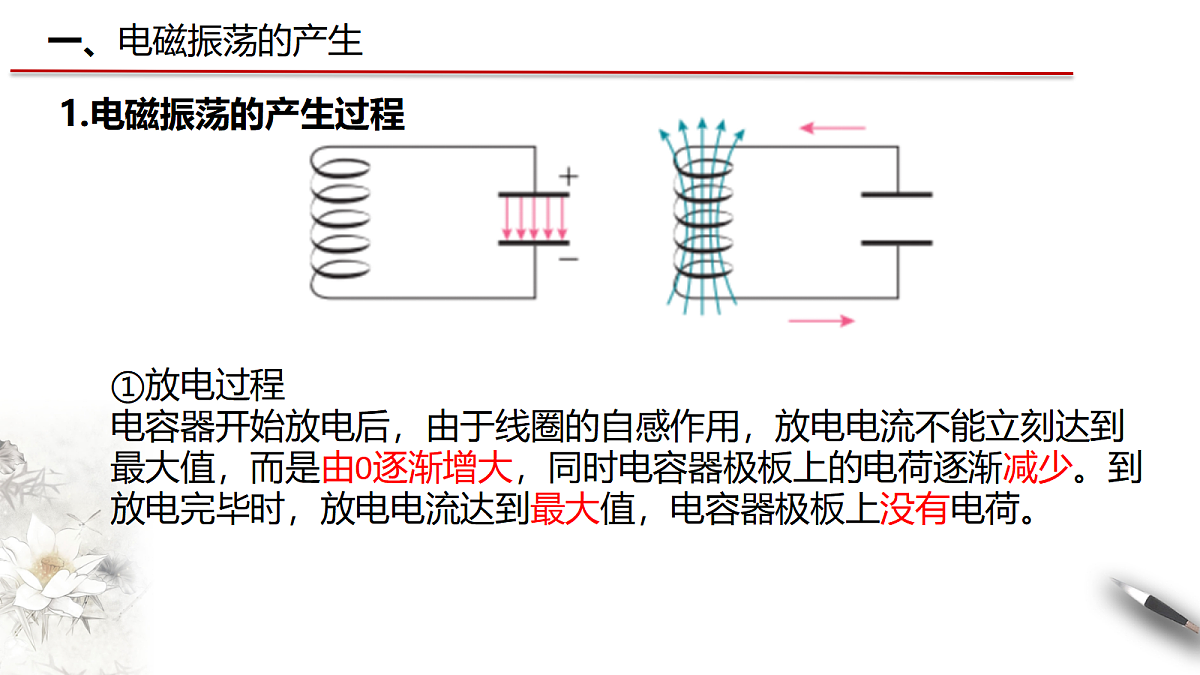

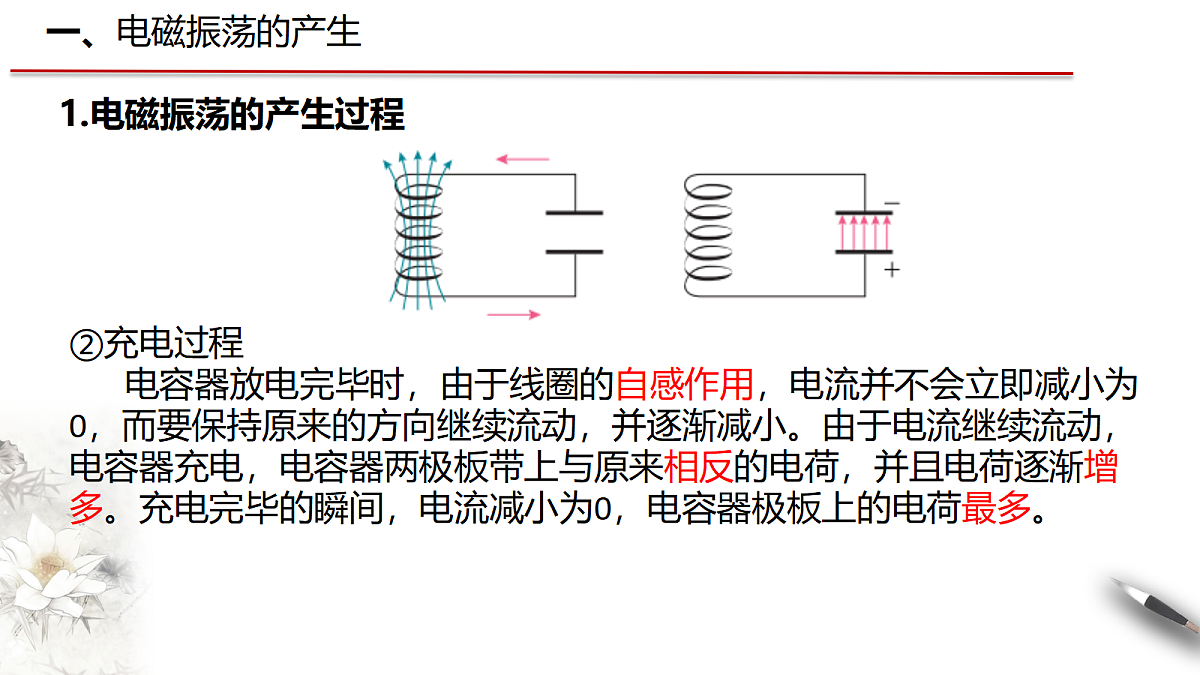

1.电磁振荡的产生过程
2.电磁振荡的图象分析
如果没有能量损失，振荡可以永远持续下去，振荡电流的振幅保持不变。但是，任何电路都有电阻，电路中总会有一部分能量会转化为内能。另外，还会有一部分能量以电磁波的形式辐射出去。这样，振荡电路中的能量就会逐渐减少，振荡电流的振幅也就逐渐减小，直到最后停止振荡。如果能够适时地把能量补充到振荡电路中，以补偿能量损耗，就可以得到振幅不变的等幅振荡。
二、电磁振荡中的能量变化
1．无阻尼振荡：在电磁振荡中，如果没有能量损失，振荡电流的振幅保持不变，这种振荡叫做无阻尼振荡，也叫做等幅振荡。
2．阻尼振荡：任何电磁振荡电路中，总存在能量损耗，使振荡电流的振幅逐渐减小，这种振荡叫做阻尼振荡，或叫做减幅振荡。 （1）振荡电路中的能量损耗有一部分转化为内能（产生焦耳热），还有一部向外辐射出去而损失． （2）如果用振荡器不断地将电源的能量补充到振荡电路中去，就可以保持等幅振荡。
A．若磁场正在减弱，则电容器正在充电，电流由b向aB．若磁场正在减弱，则电场能正在增大，电容器上极板带负电C．若磁场正在增强，则电场能正在减小，电容器上极板带正电D．若磁场正在增强，则电容器正在充电，电流方向由a向b
1．周期和频率：　　①电磁振荡完成一次周期性变化所需的时间叫做周期，　　②一秒钟内完成周期变化的次数叫做频率． LC回路的周期和频率：由回路本身的特性决定．　 这种由振荡回路本身特性所决定的振荡周期（或频率）叫做振荡电路的固有周期（或固有频率），简称振荡电路的周期（或频率）．
2．在一个周期内，振荡电流的方向改变两次；电场能（或磁场能）完成两次周期性变化．
四、电磁振荡的周期和频率
①式中各物理量T、L、C、f 的单位分别是 s、H、F、Hz。
L：线圈的大小、形状、匝数、铁芯。
理论分析表明，LC电路的周期T与电感L、电容C的关系是
1.如图所示为理想LC振荡回路，某时刻电容器极板带电情况和线圈中的磁场方向如图，下列哪些说法是正确的（ 　）A.此时电容器正在充电B.此时线圈中的磁场能在减少C.若在线圈中插入铁芯，振荡电流的频率增大D.若增大电容器极板间距，振荡电流的频率增大
