高中物理人教版 (2019)选择性必修 第二册交变电流的描述教学课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册交变电流的描述教学课件ppt，共10页。PPT课件主要包含了一物理量，转越快，平均值，瞬时值，有效值，二公式和图像，磁通量，电动势，物理量，物理含义等内容，欢迎下载使用。

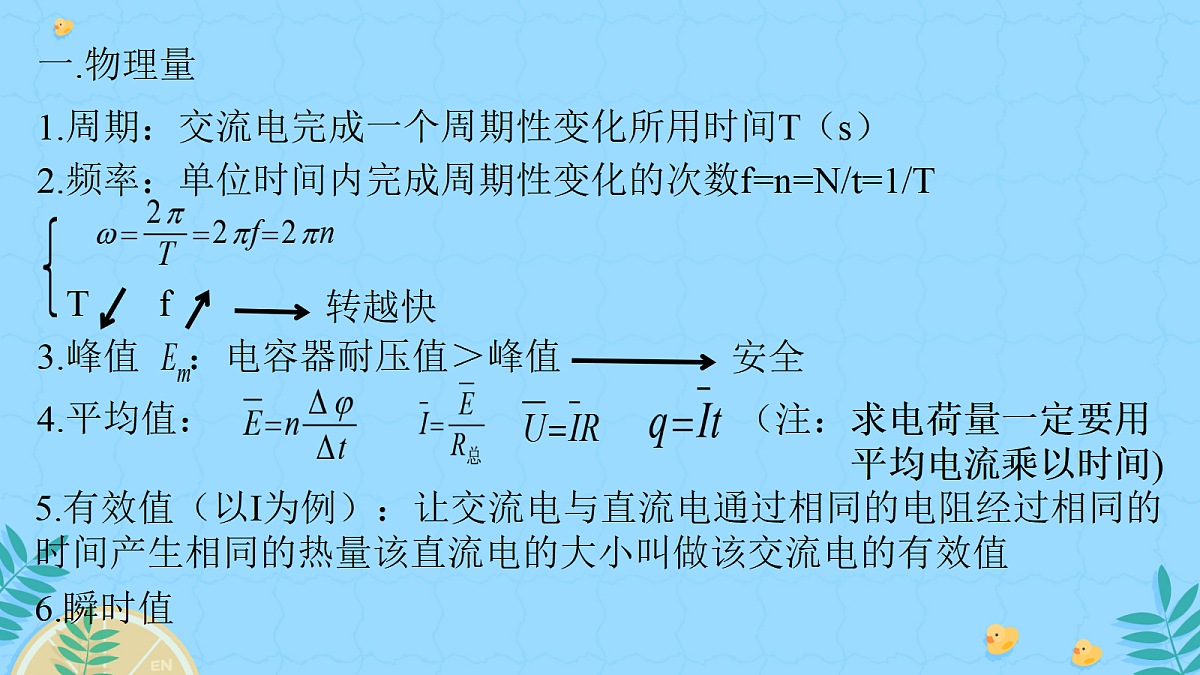

1.周期：交流电完成一个周期性变化所用时间T（s）
2.频率：单位时间内完成周期性变化的次数f=n=N/t=1/T
3.峰值 ：电容器耐压值＞峰值
（注：求电荷量一定要用 平均电流乘以时间)
5.有效值（以I为例）：让交流电与直流电通过相同的电阻经过相同的时间产生相同的热量该直流电的大小叫做该交流电的有效值

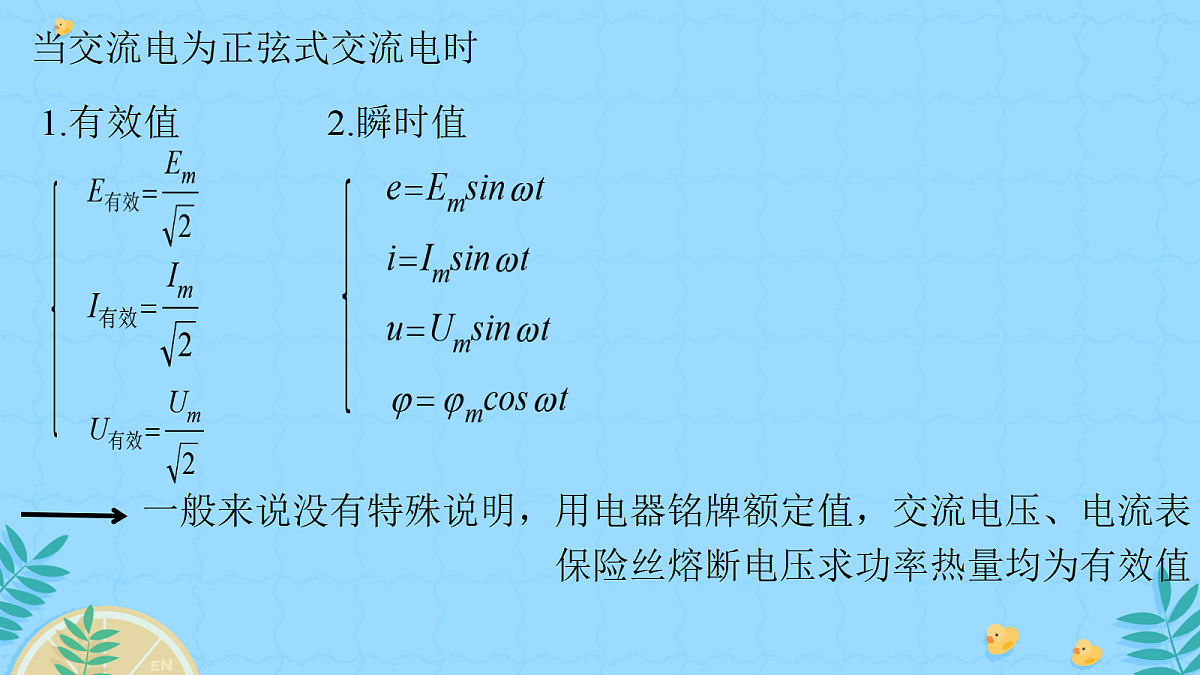

当交流电为正弦式交流电时
一般来说没有特殊说明，用电器铭牌额定值，交流电压、电流表
保险丝熔断电压求功率热量均为有效值

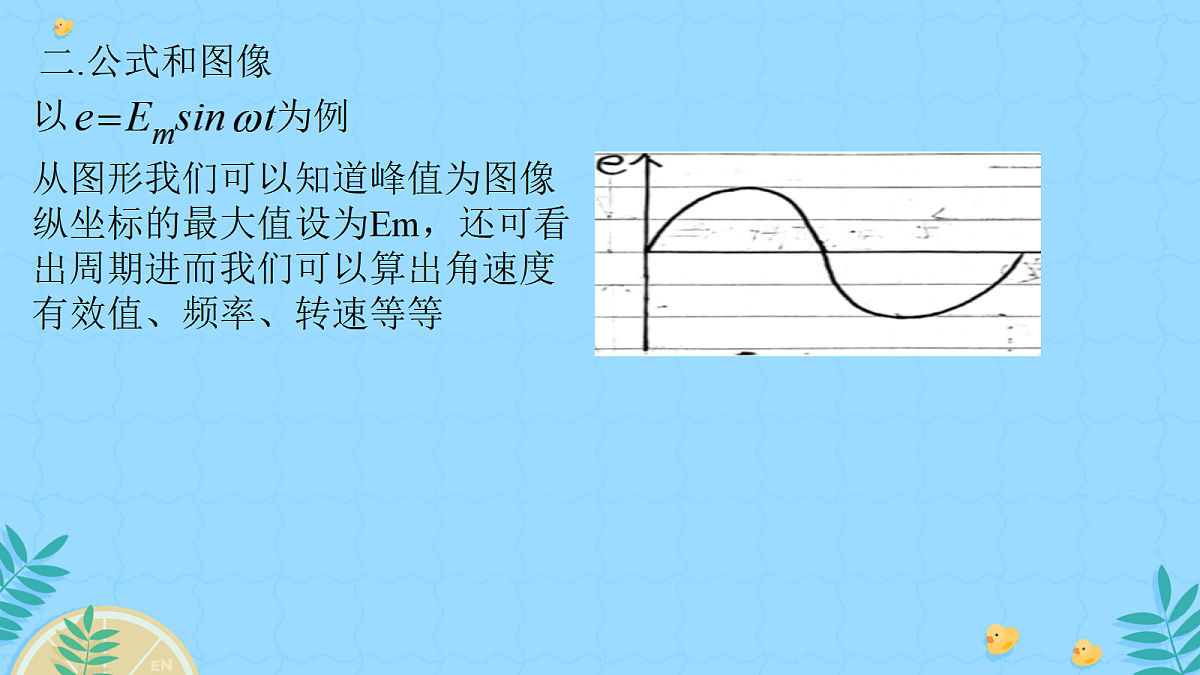

以 为例
从图形我们可以知道峰值为图像纵坐标的最大值设为Em，还可看出周期进而我们可以算出角速度有效值、频率、转速等等

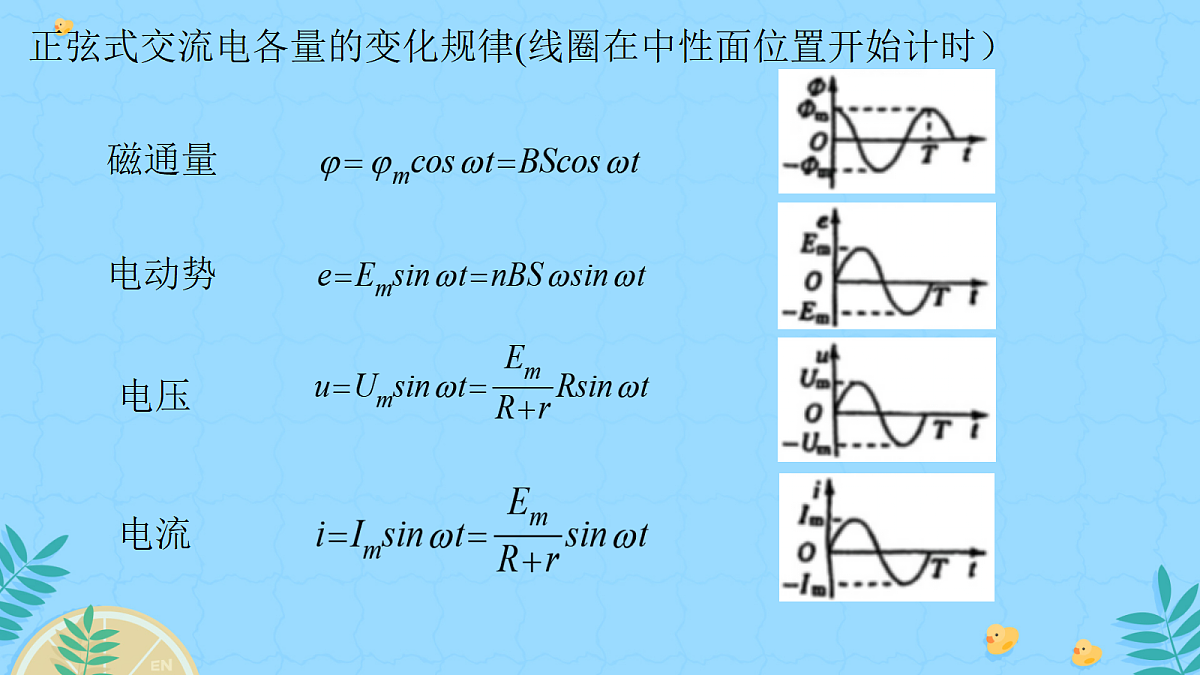

正弦式交流电各量的变化规律(线圈在中性面位置开始计时）
交变电流的四值比较与理解
计算线圈某时刻受力情况
跟交变电流的热效应等效的恒定电流的值
交流电图像中图线与时间轴所围面积与时间比值
计算通过电路截面的电荷量
求交流电瞬时值、有效值方法：
找出峰值、周期等一系列物理量，找是从哪个位置开始计时之后列出表达式，代入数据求出某时刻瞬时值
（1）如果是正弦式交流电且知道峰值可用公式算出有效值
（2）如果不是正弦式交流电可以通过能量转换的思想去求 运用在相同的时间内通入直流电和交流电通过电阻所 产生的热量相等从而算出交流电有效值，若交流是分 段的我们取时间一般都是一个周期或周期的整数倍
三.电感器和电容器对交流电的作用
1.电阻：对I有阻碍作用
2.电感器对交流电阻碍
感应——感抗（f L →感抗 ）
（1）直流电不能“通过”电容器
（2）交流能“通过”电容器
（3）对交流电阻碍——容抗（f C →容抗 ）
如图为某交变电流的图像，求该交流电的有效值？
