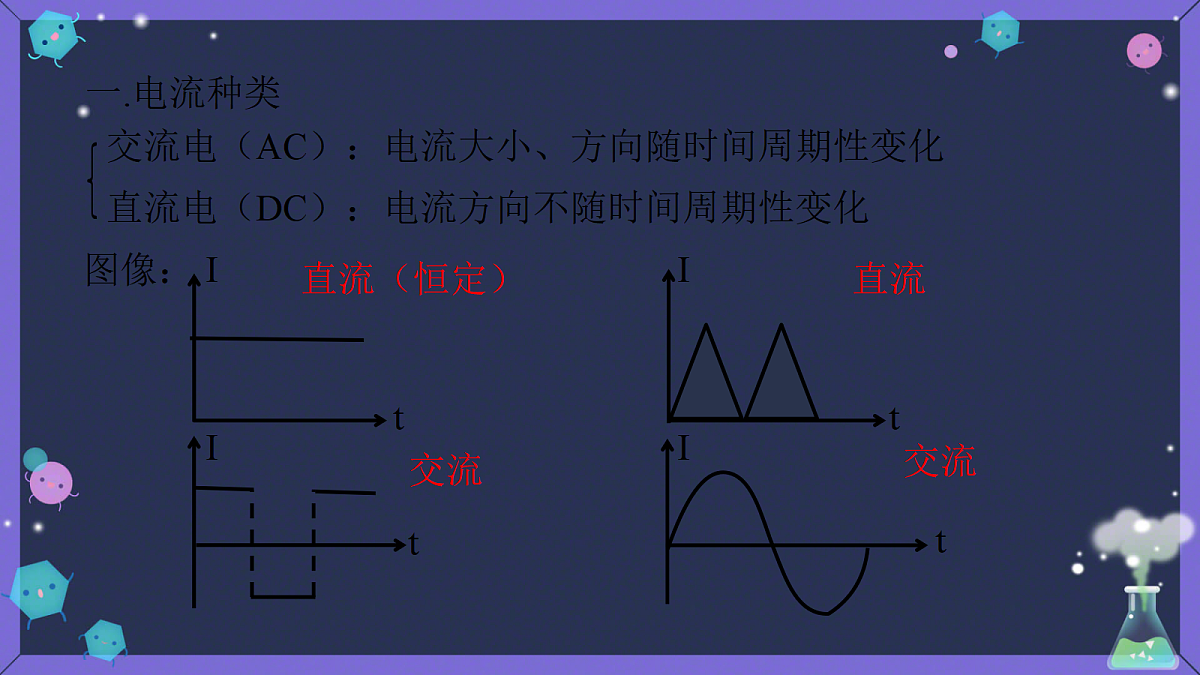

交流电（AC）：电流大小、方向随时间周期性变化
直流电（DC）：电流方向不随时间周期性变化

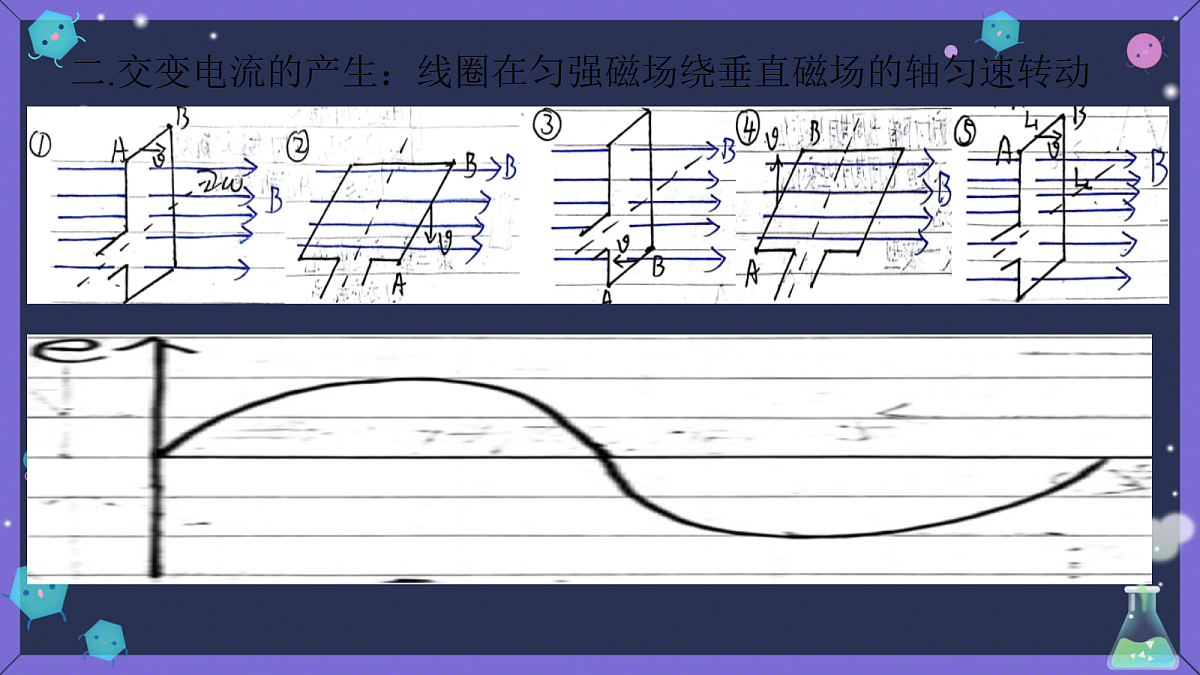

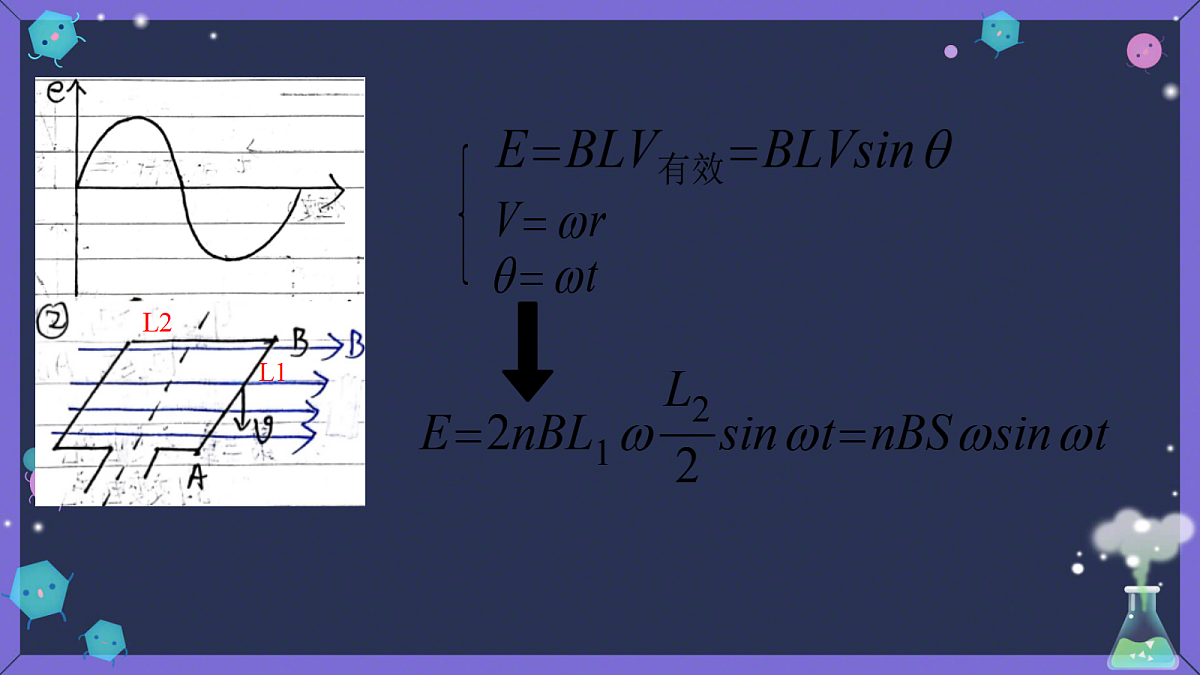

二.交变电流的产生：线圈在匀强磁场绕垂直磁场的轴匀速转动

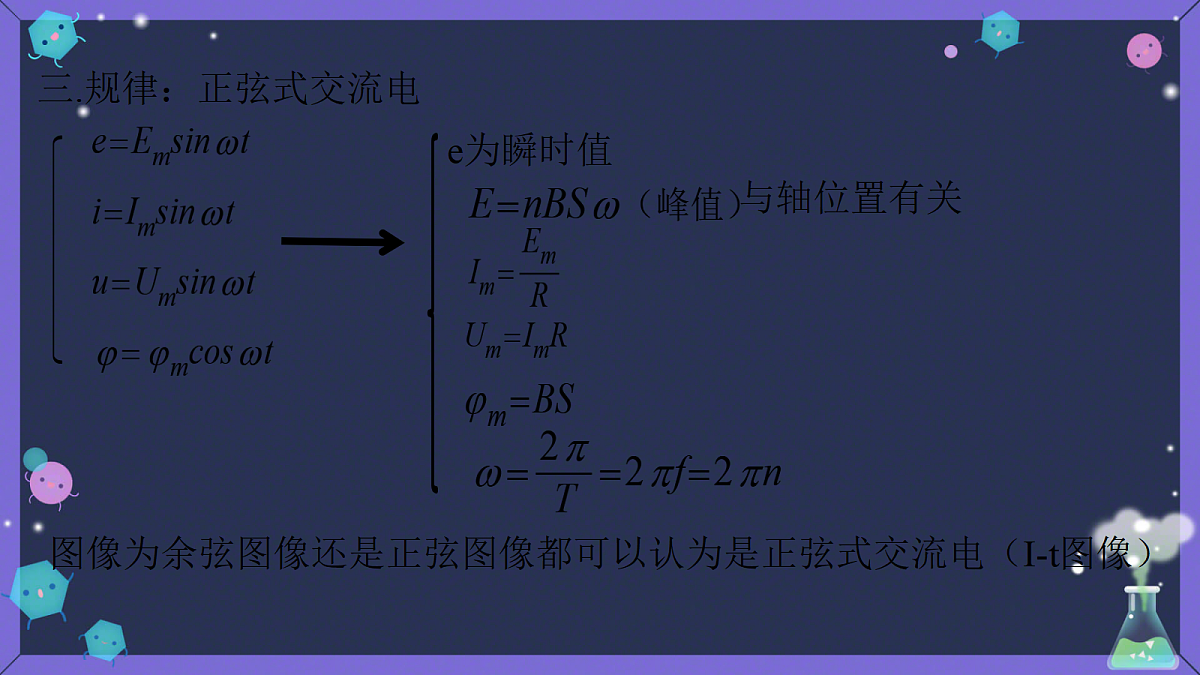

三.规律：正弦式交流电
图像为余弦图像还是正弦图像都可以认为是正弦式交流电（I-t图像）
图像是正弦还是余弦判定
从中性面位置计时→正弦
从垂直B位置开始计时→余弦
若电动势、电流、电压是正弦则磁通量为余弦
若电动势、电流、电压是余弦则磁通量为正弦
i（e， ）=0
i（e， ）最大
线圈经过中性面，I方向改变
瞬时值与位置有关，峰值与位置无关
（1）线圈平面与中性面重合时，S⊥B，φ最大，磁通量变化率为零， e=0，i=0，电流方向将发生改变
（2）线圈平面与中性面垂直时，S∥B，φ=0，磁通量变化率最大， e最大，i最大，电流方向不改变
特别提醒：①只要线圈平面在匀强磁场中绕垂直于磁场的轴匀速转动 就产生正弦式交流电，其变化规律与线圈形状、转动轴 处于平面内的位置无关
②φ-t图像与对应的e-t图像是互余的
电枢转：旋转电枢式发电机
磁体转：旋转磁极式发电机
如图所示，由交流发电机、定值电阻R、交流电流表A组成的闭合回路，线圈ABCD逆时针方向转动，图示位置磁感线与线圈平面平行，下列说法正确的是( )
A.t₃、t₄时刻线圈中感应电动势最小B.t₁、t₃时刻线圈中感应电流方向改变C.线圈转到图示位置时，线圈中磁通量变化率为零D.线圈转动到图中位置时，感应电流方向为A-B-C-D-A
