高中变压器教学ppt课件

这是一份高中变压器教学ppt课件，共19页。PPT课件主要包含了充电电压5V，工作电压220V，工作电压380V，1铁芯，示意图，电路图中符号，工作原理，原线圈接交流电，副线圈产生感应电动势，副线圈中形成感应电流等内容，欢迎下载使用。
思考：生活中常见用电器的工作电压电压是多大？
发电电压690-1000V
思考：我们生活中使用的各种用电器中，工作电压各不相同，而我国民用统一供电电压是 220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？
（2）原线圈(初级线圈)
（3）副线圈 (次级线圈)
思考：受刚才实验的启发，你是否可以分析一下变压器实现变压的工作原理呢？
在铁芯中产生变化的磁场
副线圈的磁通量发生变化
1.若给原线圈输入直流电压U1，副线圈输出电压U2大小为多少？
2.原、副线圈电压与什么因素有关系？我们是否可以大胆的猜测与交流电 压、原线圈匝数、副线圈匝数有关呢？
3.如果与上述因素有关，我们在实验是应该采用什么样的方法进行探究？

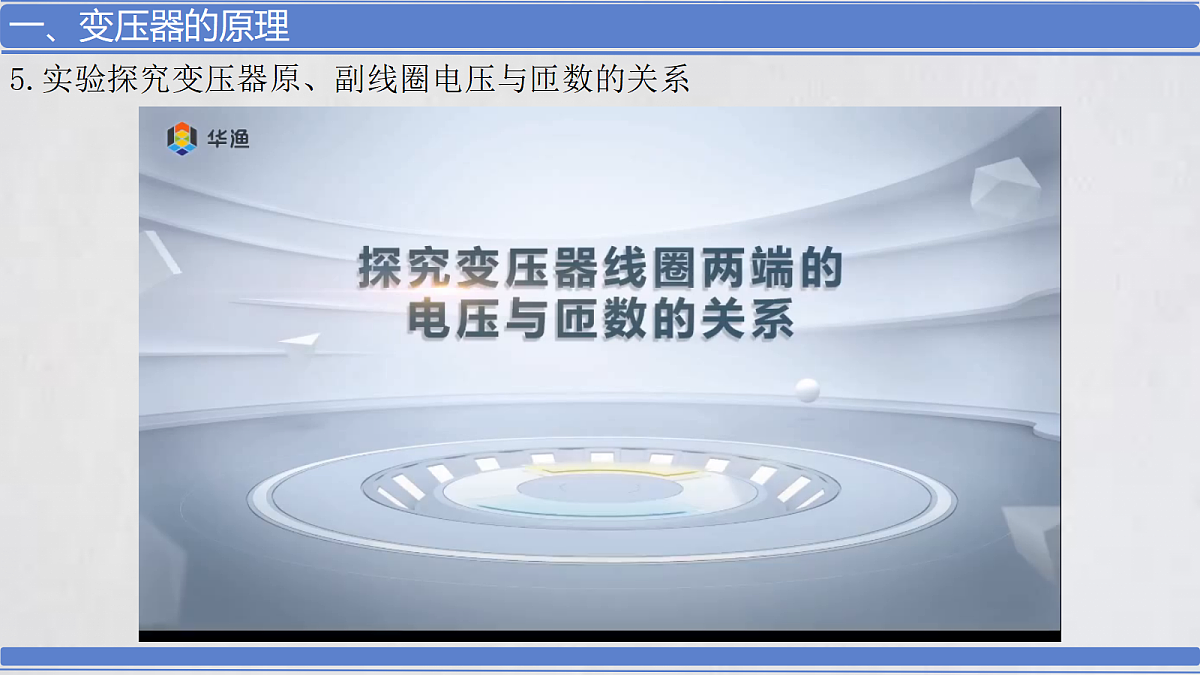

5.实验探究变压器原、副线圈电压与匝数的关系
思考：①从实验数据来看，原副线圈电压之比是否等于它们的匝数之比？
②实验数据没有严格遵从这样的规律，是为什么？

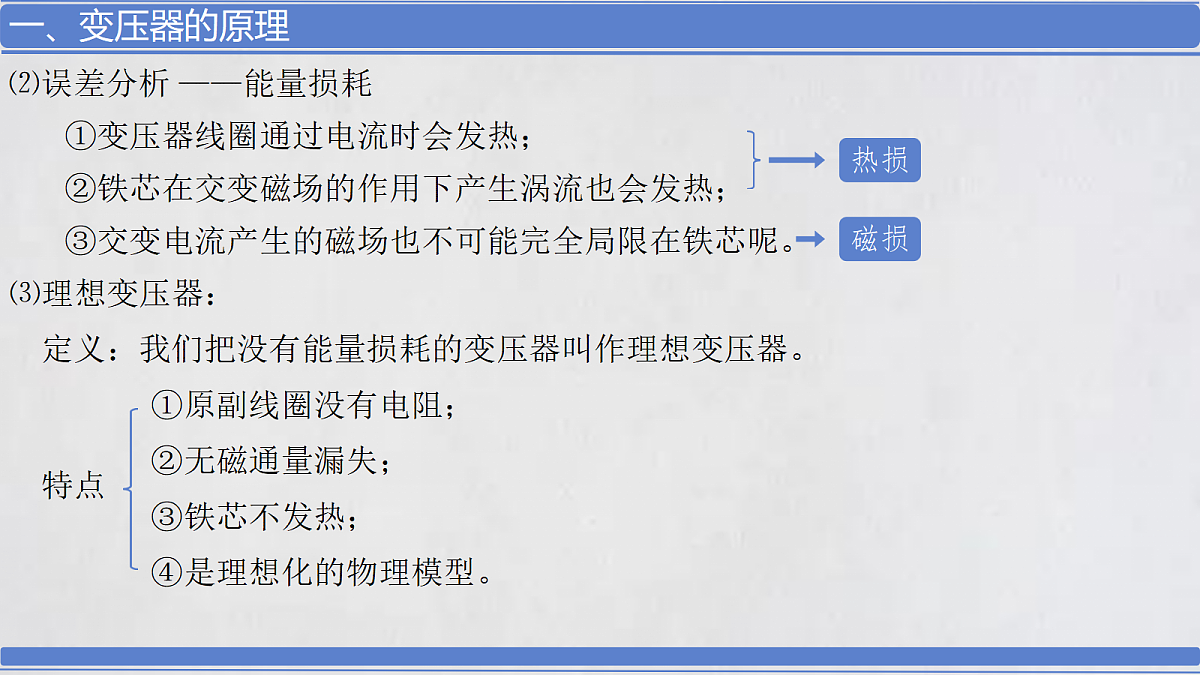

①变压器线圈通过电流时会发热；
②铁芯在交变磁场的作用下产生涡流也会发热；
③交变电流产生的磁场也不可能完全局限在铁芯呢。
定义：我们把没有能量损耗的变压器叫作理想变压器。
④是理想化的物理模型。
1.实验分析：理想变压器原、副线圈的电压跟它们的匝数成正比。
3.升压变压器和降压变压器
(1)n2 >n1 U2>U1——升压变压器
(2)n2
