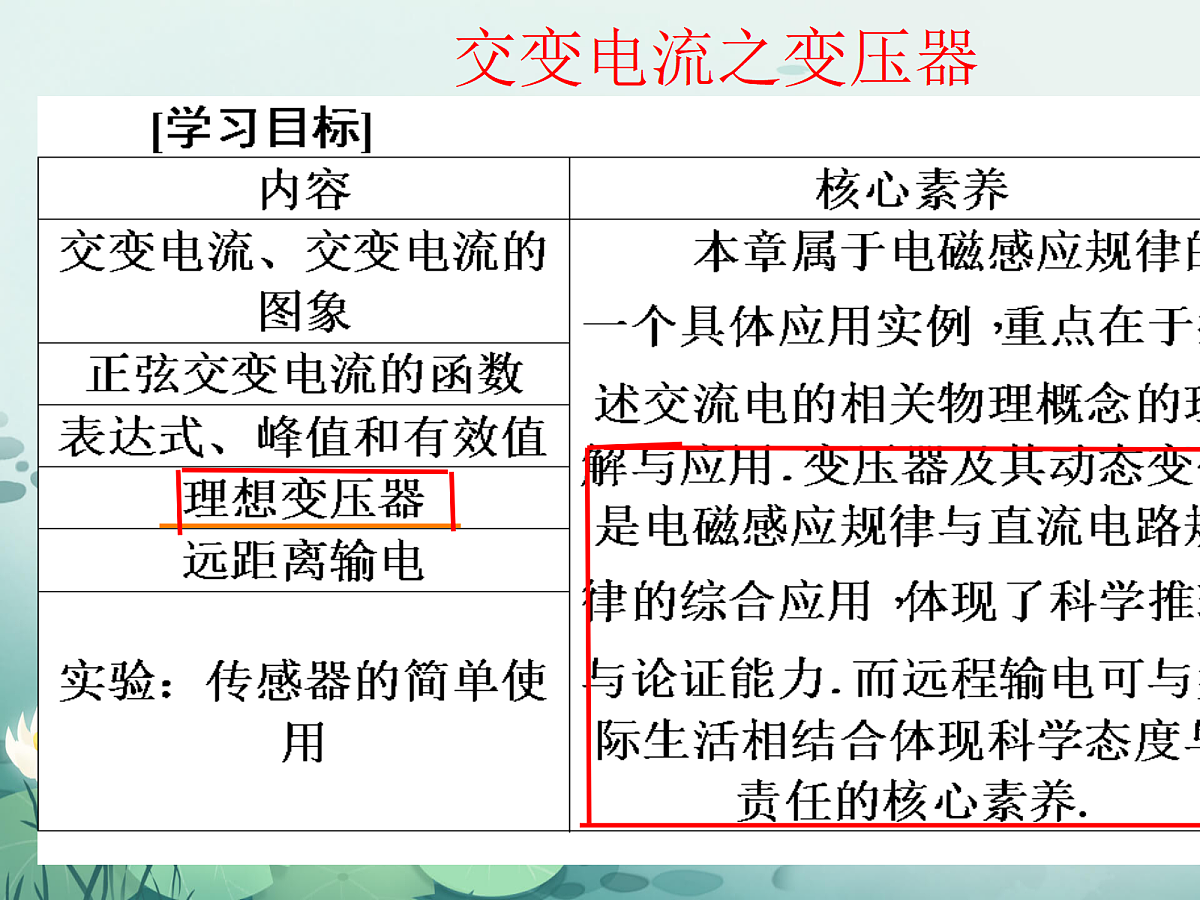

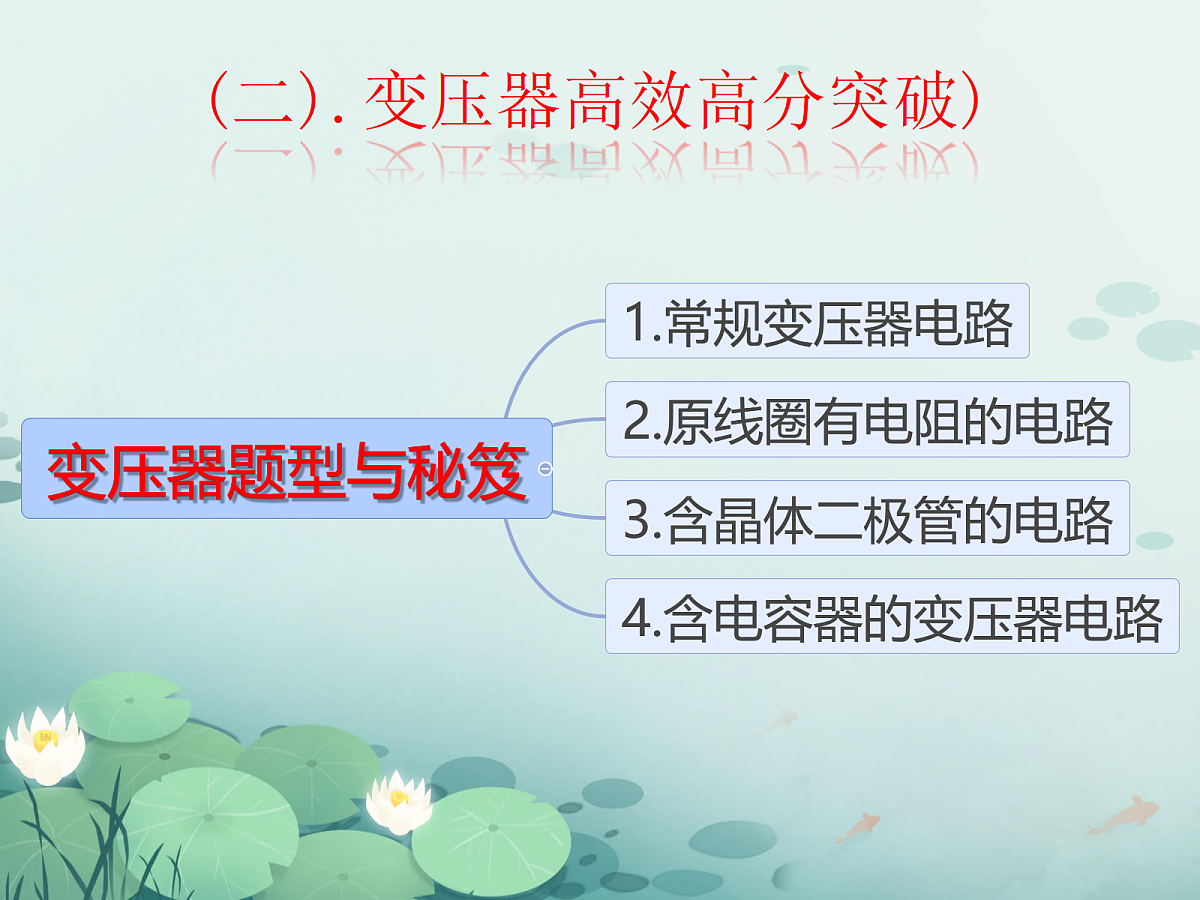

(二).变压器高效高分突破)

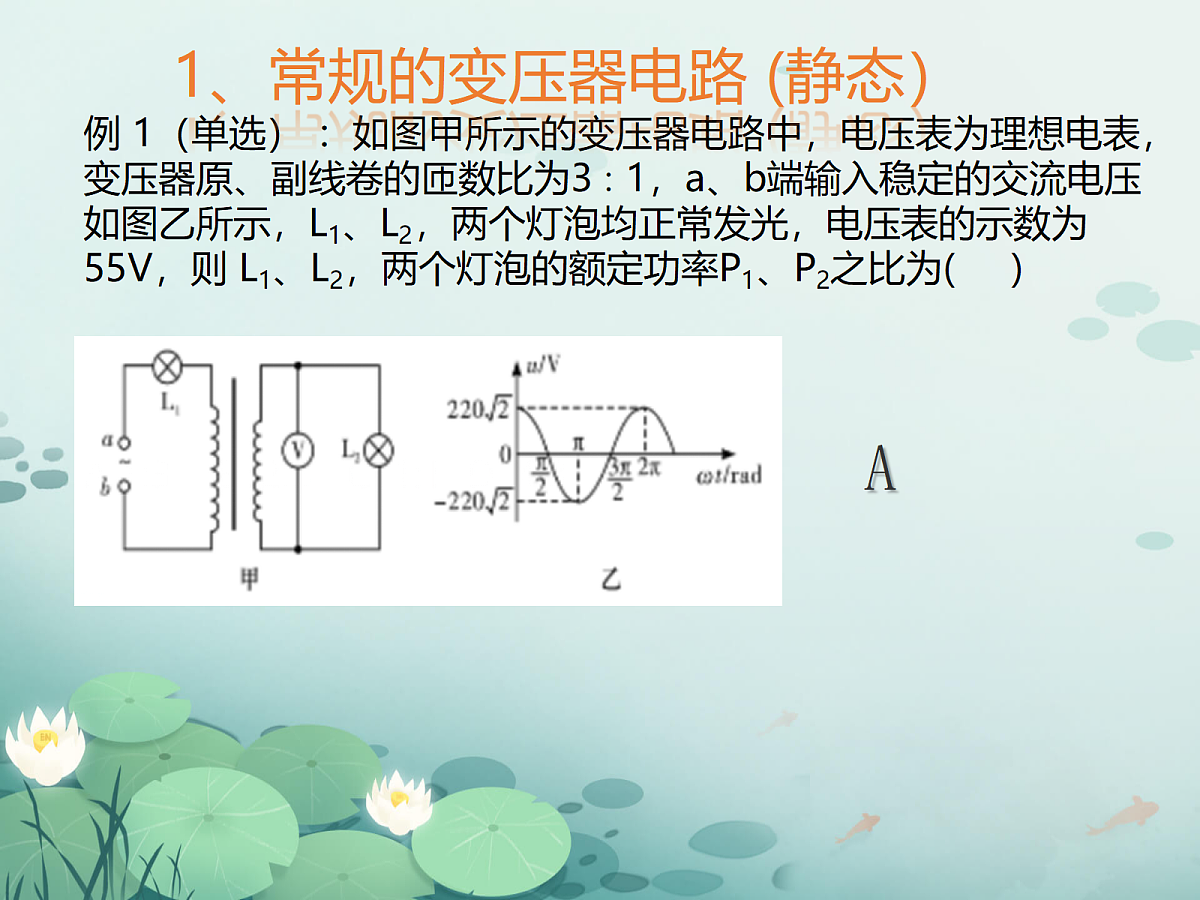

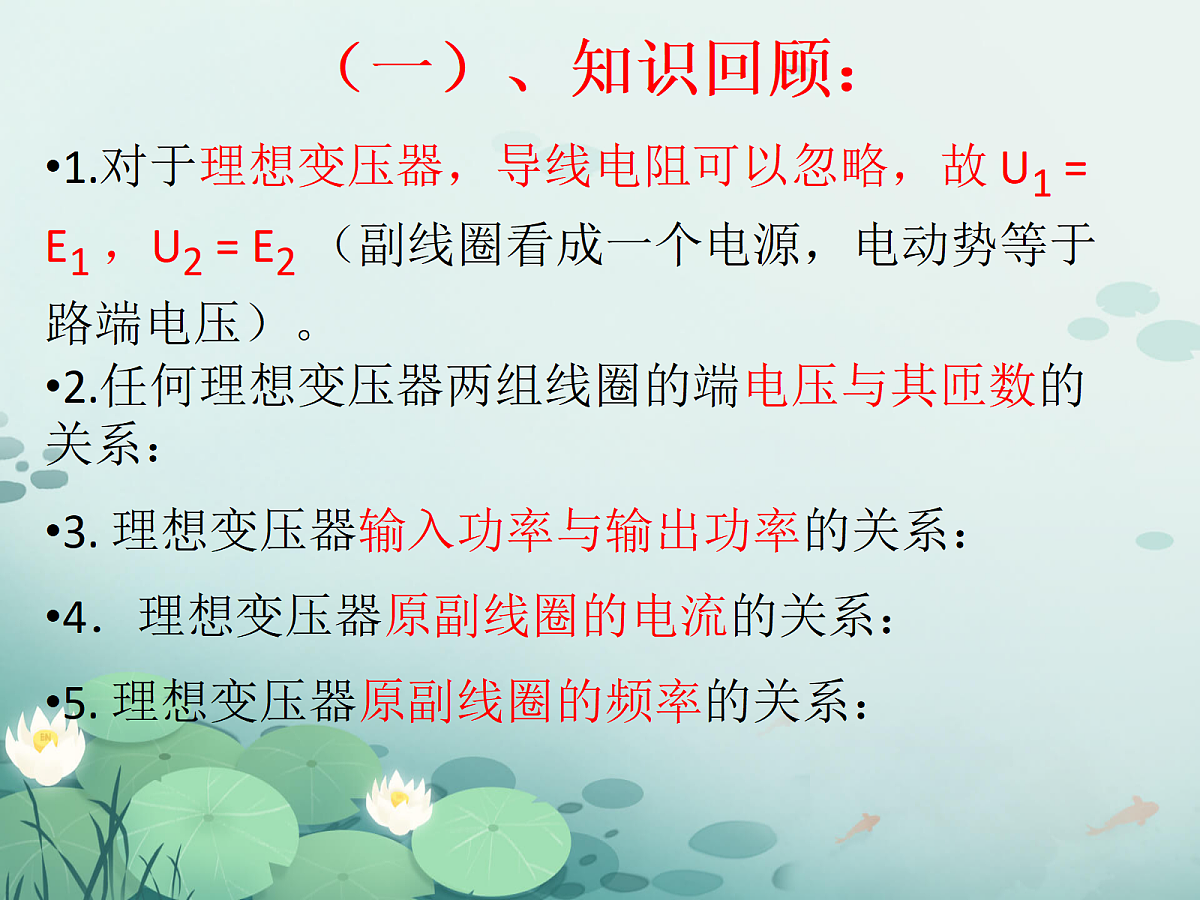

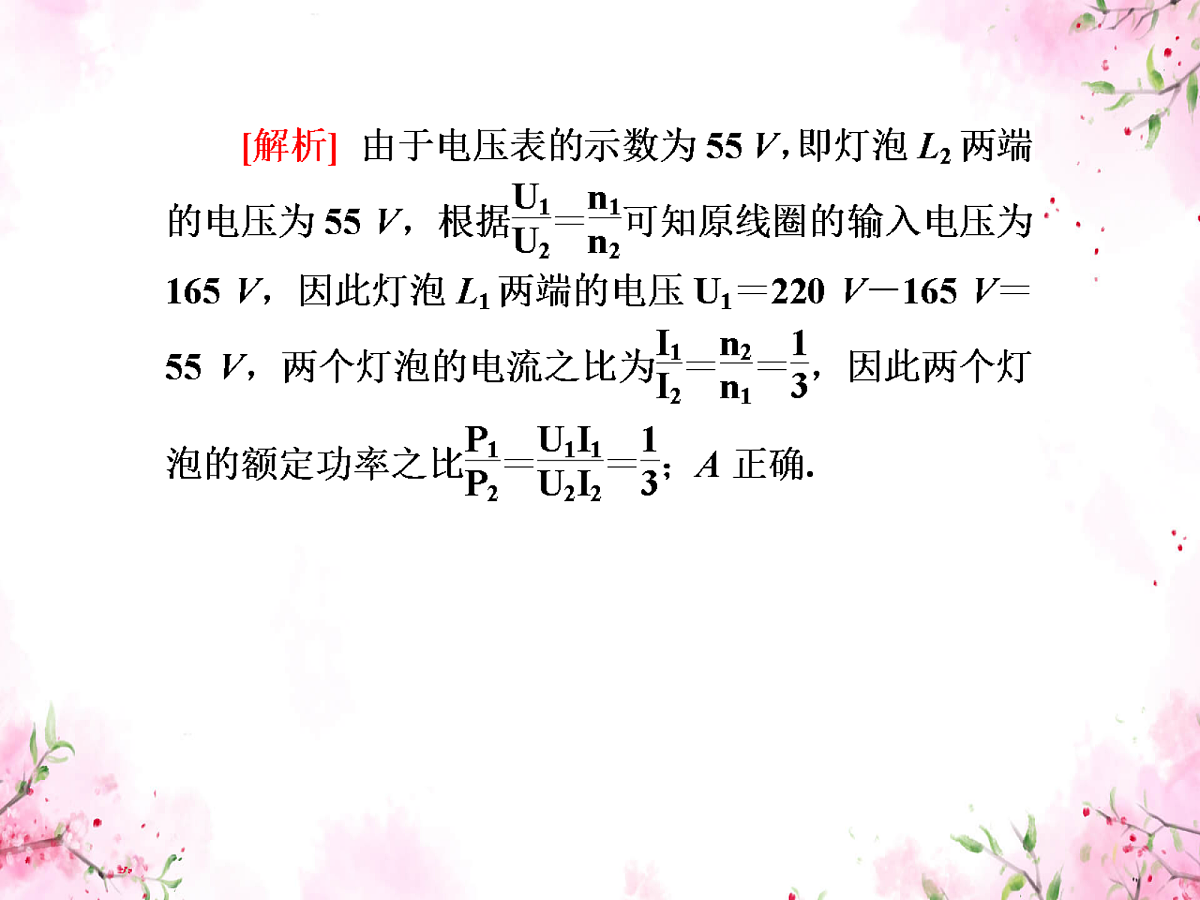

1、常规的变压器电路 (静态）例 1（单选） ：如图甲所示的变压器电路中，电压表为理想电表，变压器原、副线卷的匝数比为3∶1，a、b端输入稳定的交流电压如图乙所示，L1、L2，两个灯泡均正常发光，电压表的示数为55V，则 L1、L2，两个灯泡的额定功率P1、P2之比为( )A.1:3 B .2:3 C. 1:1 D .4:3

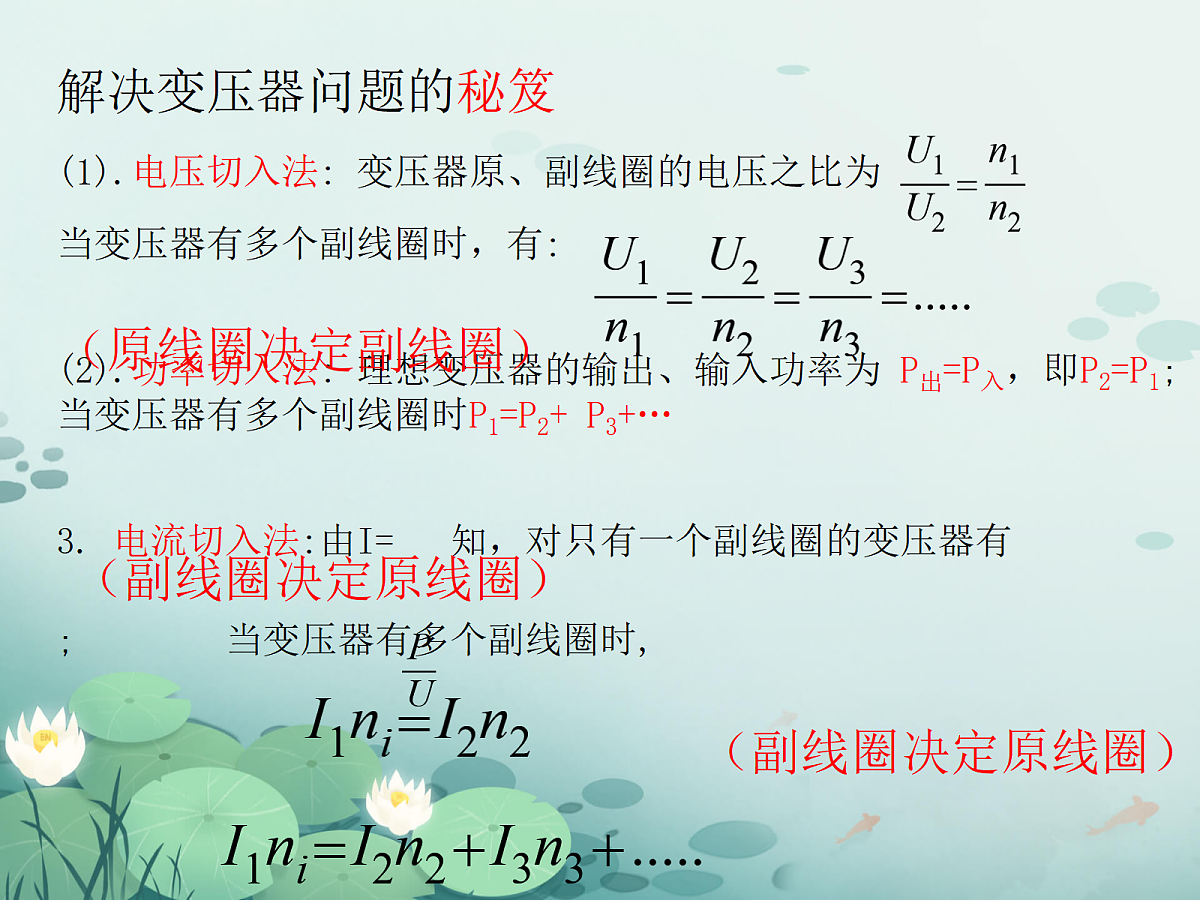

解决变压器问题的秘笈(1).电压切入法: 变压器原、副线圈的电压之比为当变压器有多个副线圈时，有:(2).功率切入法: 理想变压器的输出、输入功率为 P出=P入，即P2=P1;当变压器有多个副线圈时P1=P2+ P3+…3. 电流切入法:由I= 知，对只有一个副线圈的变压器有 ; 当变压器有多个副线圈时,
等效电阻法，电源有内阻，串反并同
例3;如图所示的电路中，理想变压器原、副线圈的匝数n1∶n2=22∶5，原线圈接u1=220 sin100πt(V)的 交流电，电阻R1=R2=25Ω，D为理想二极管，则( )A电阻R1两端的电压为50VB二极管的反向耐压值应大于50 V C.原线圈的输入功率为200W D通过副线圈的电流为3A
