人教版 (2019)选择性必修 第二册变压器教学课件ppt

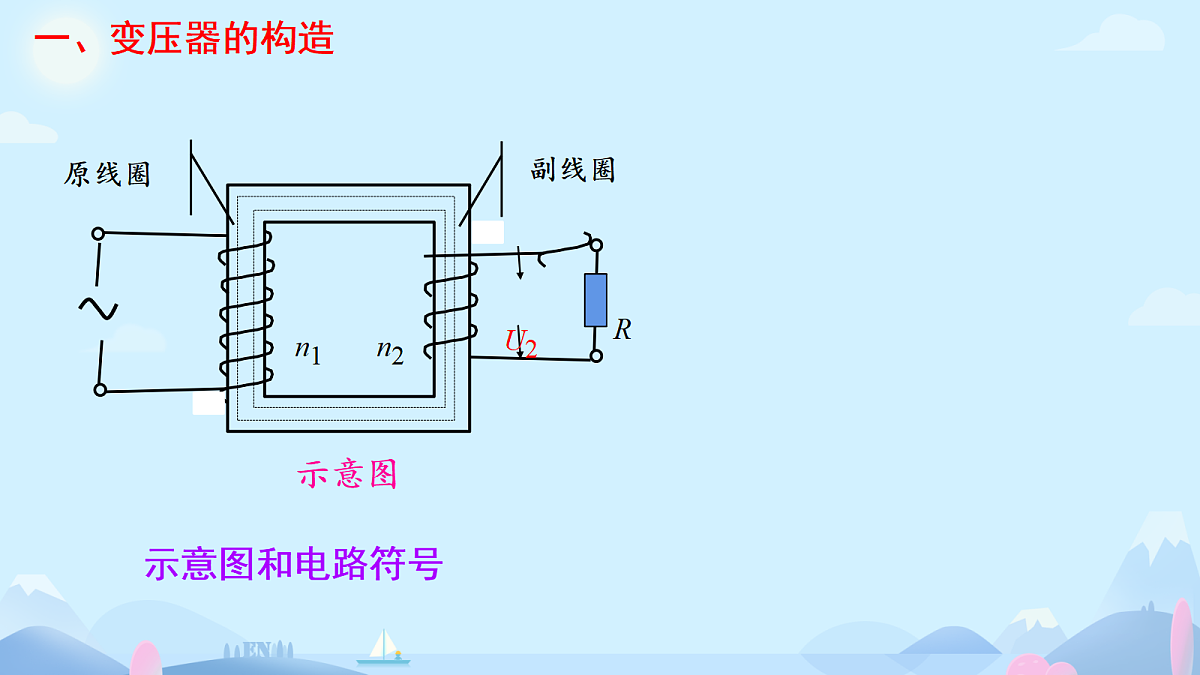

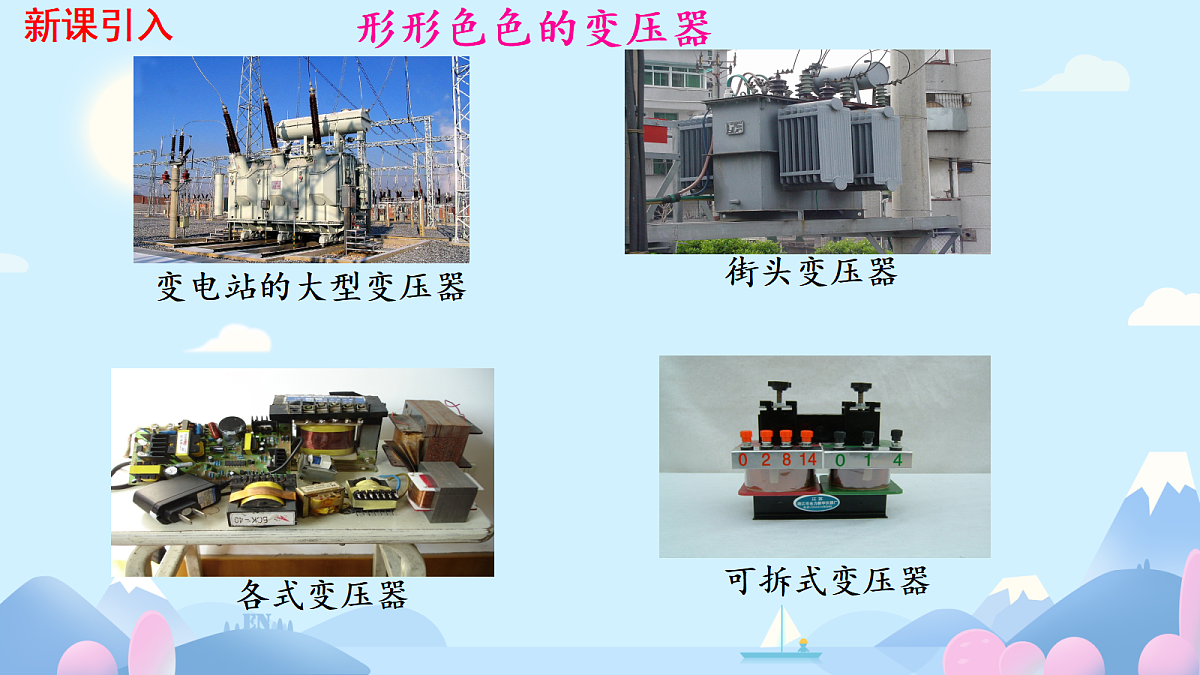

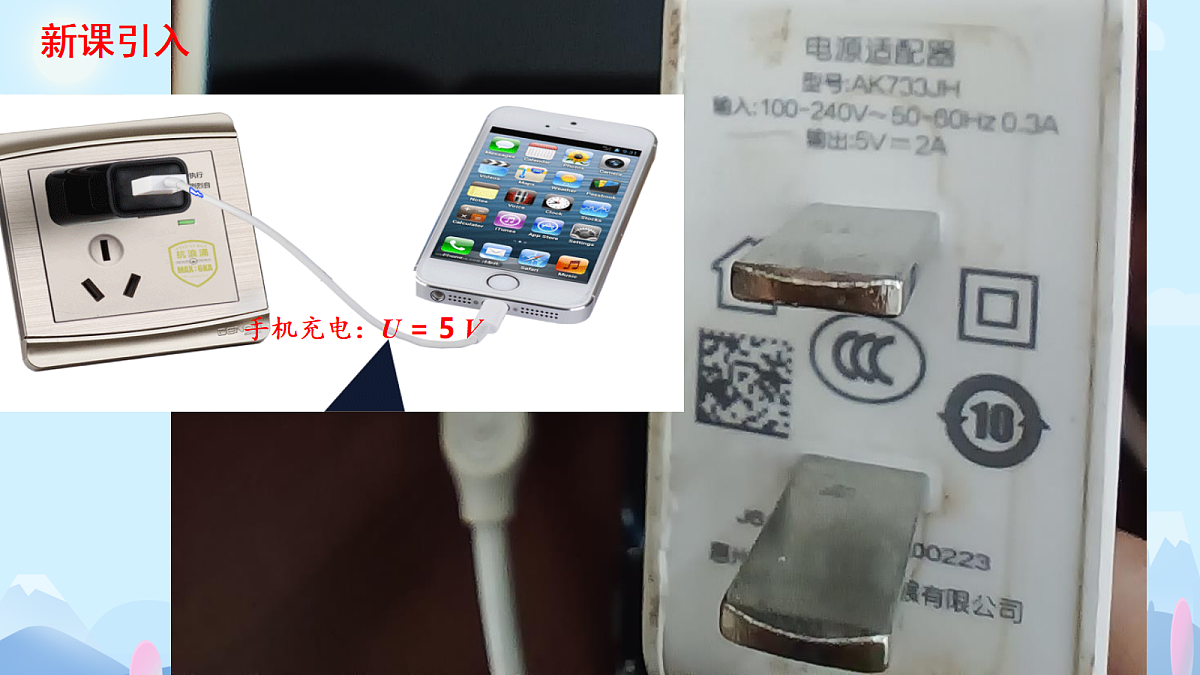

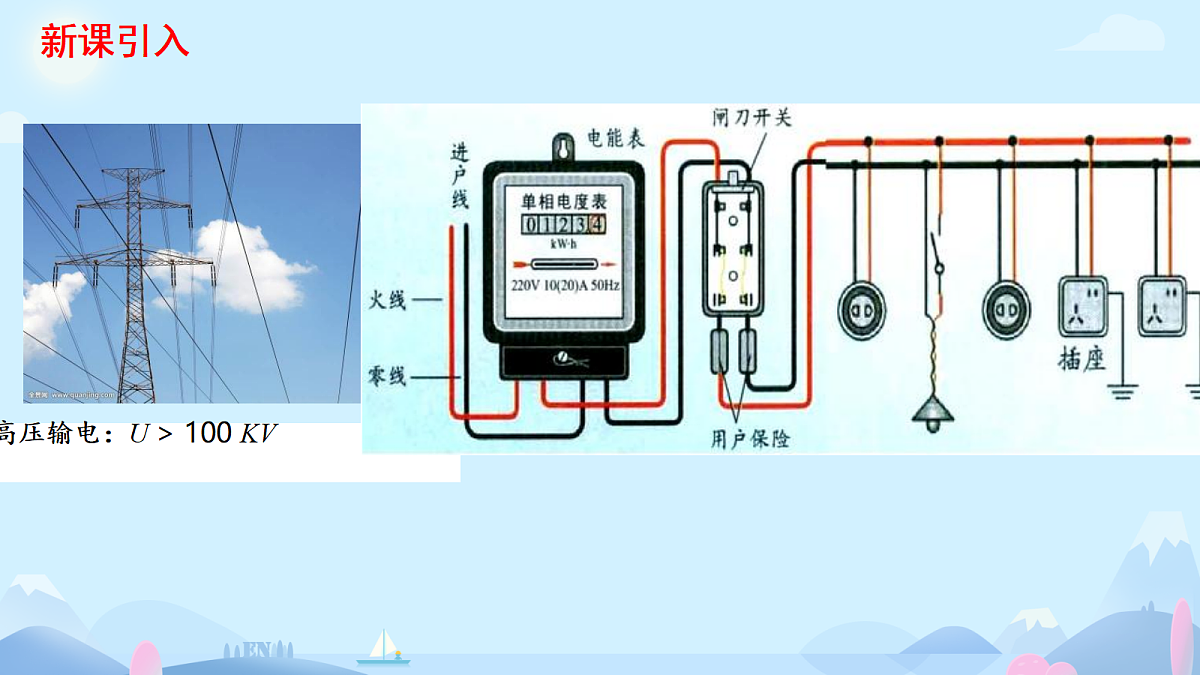

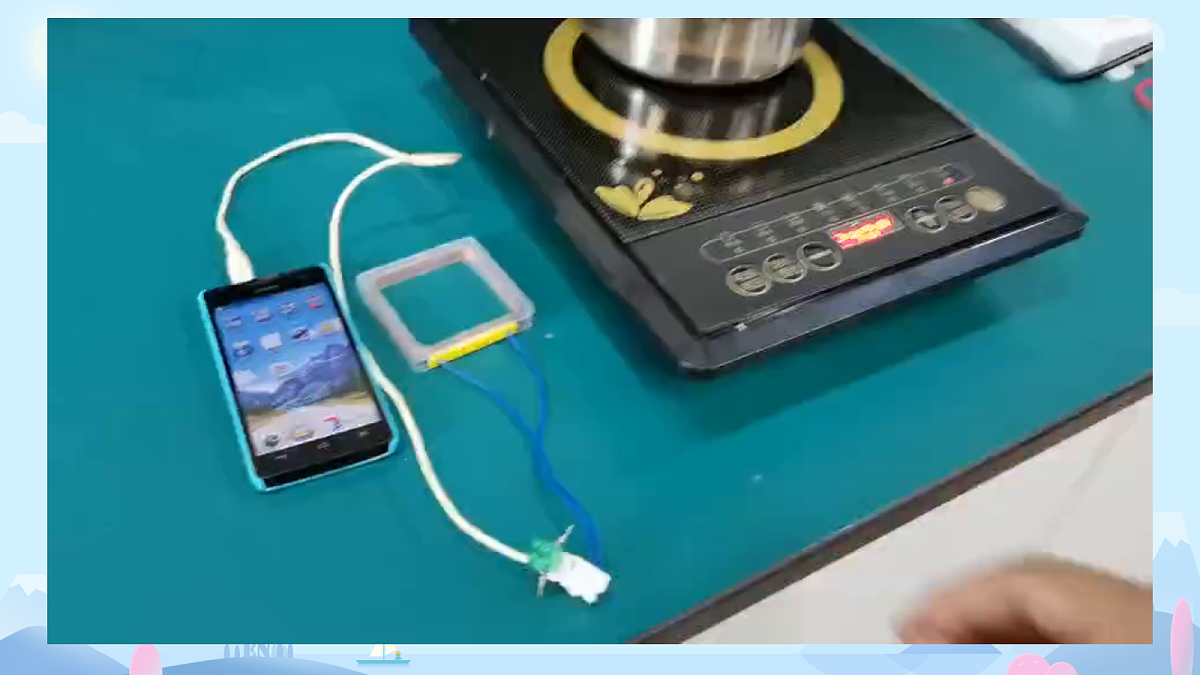

这是一份人教版 (2019)选择性必修 第二册变压器教学课件ppt，共20页。PPT课件主要包含了新课引入，②原线圈，③副线圈，变压器的构造，示意图和电路符号，变压器的原理，实验目的，实验器材，实验原理，实验步骤等内容，欢迎下载使用。

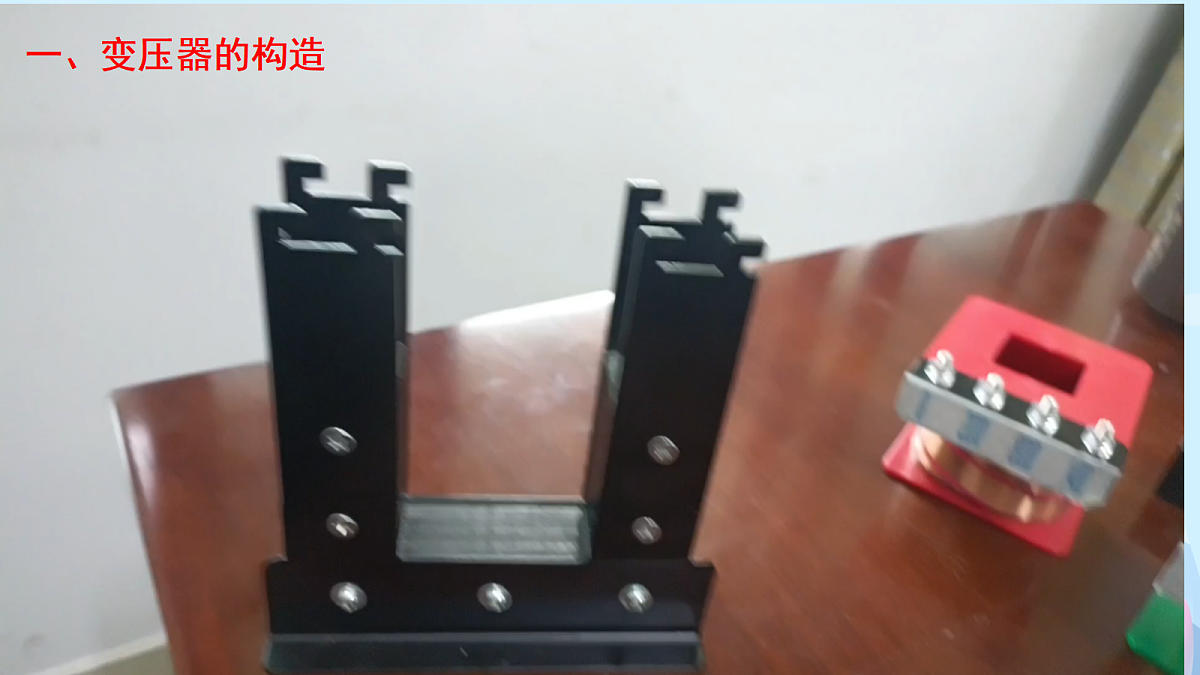

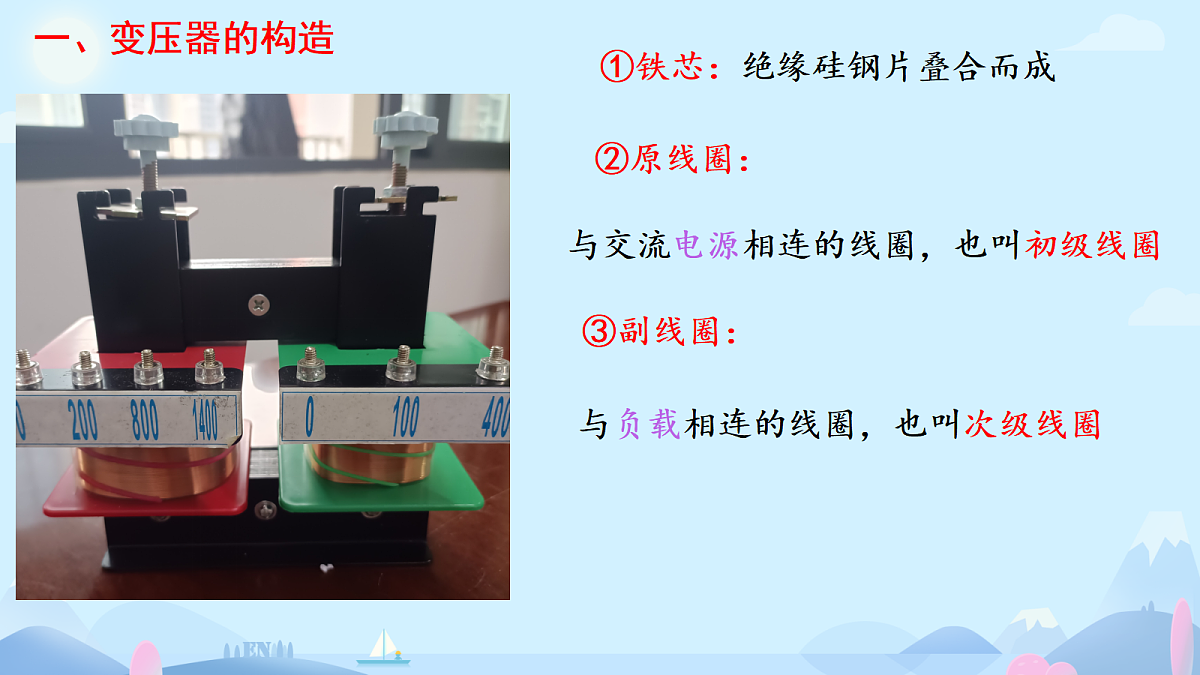

①铁芯：绝缘硅钢片叠合而成
与交流电源相连的线圈，也叫初级线圈
与负载相连的线圈，也叫次级线圈
三、实验探究：变压器的电压与匝数的关系
情景：若给原线圈接交变电动势 e1 =Em sinωt，则副线圈电动势e2 多大？
B2 =Bmsinωt
1.电压与匝数（理论推导）
四、理想变压器工作时的几个关系
2.理想变压器输入功率等于输出功率:
3.理想变压器原、副线圈的电流跟它们的匝数成反比
（一个副线圈的变压器）
4.理想变压器的三个决定关系
应用变压器的几个关系分析有关问题
如图所示，理想变压器的原线圈接在 u=220 sin 100πt（V)的交流电源上，副线圈接有R=55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表. 下列说法正确的是 A.电流表的示数为1A B.原线圈的输入功率为220 W C.电压表的示数为110 v D.副线圈输出交流电的周期为50s
