人教版 (2019)选择性必修 第二册变压器教学ppt课件

这是一份人教版 (2019)选择性必修 第二册变压器教学ppt课件，共16页。PPT课件主要包含了实验TIME，理想变压器，制约关系等内容，欢迎下载使用。
你知道它们的工作电压吗？

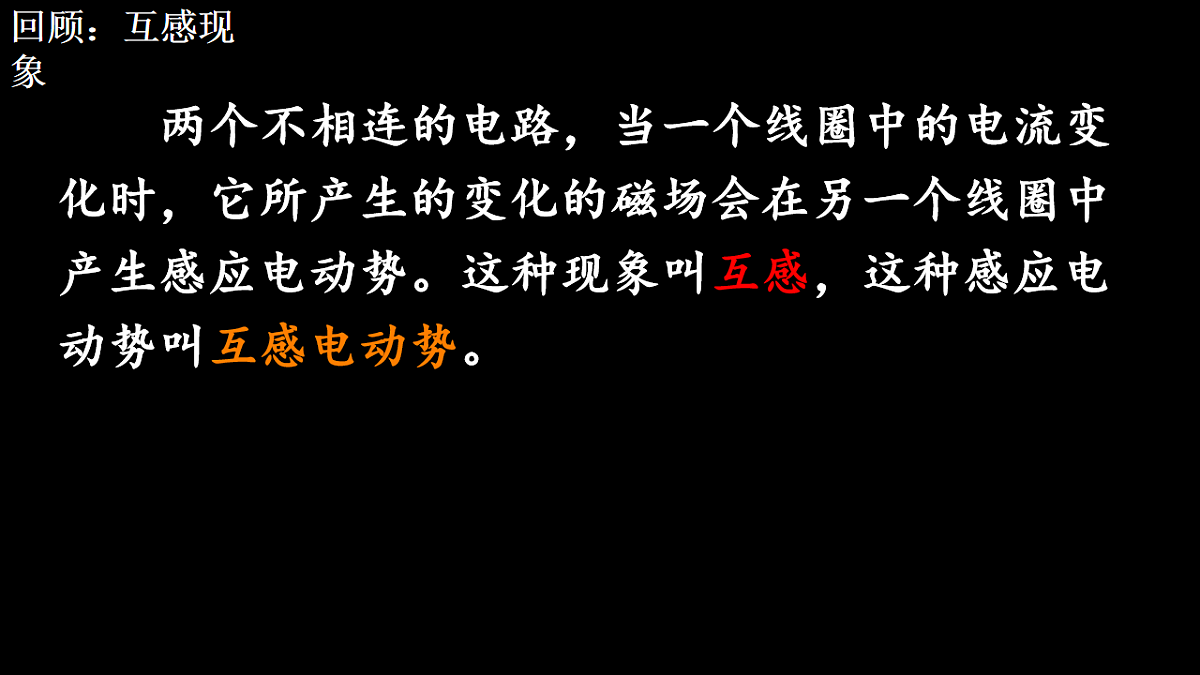

两个不相连的电路，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。这种现象叫互感，这种感应电动势叫互感电动势。

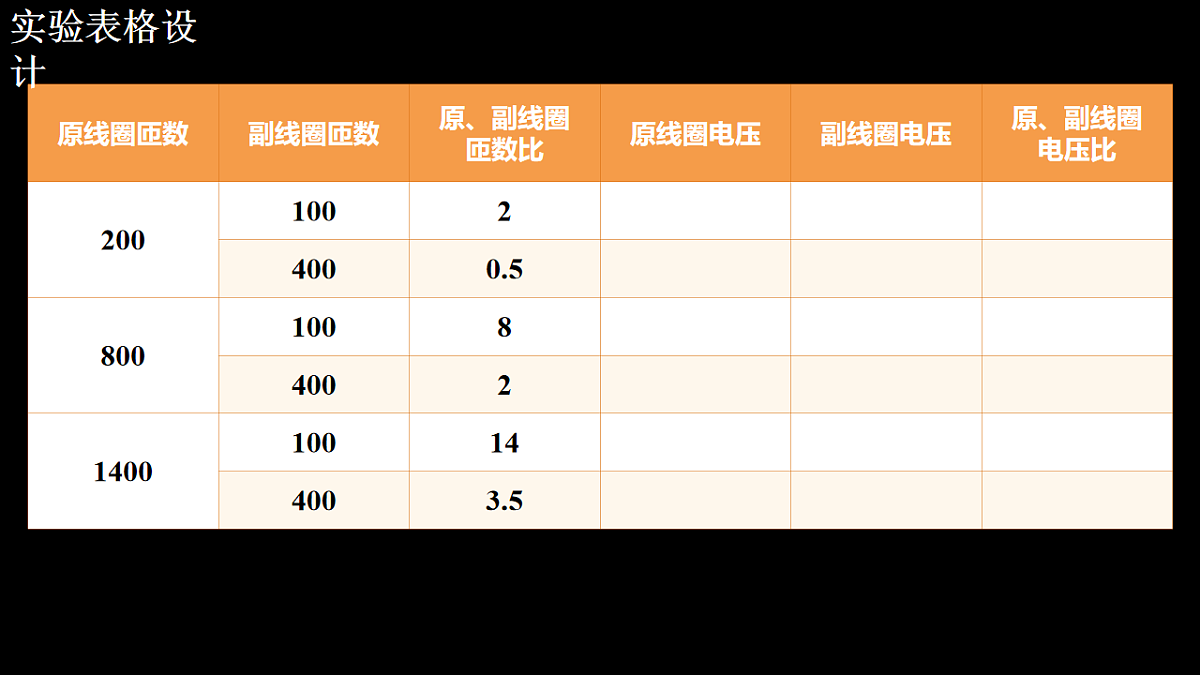

探究变压器原、副线圈电压与匝数的关系
思考1：交流电得以广泛应用的原因？
思考2：实验时使原线圈匝数大于副线圈匝数的原因？
如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关K断开，当K接通时，以下说法正确的是(　　)A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压减小C．通过灯泡L1的电流增大D．原线圈中的电流增大
