高中物理人教版 (2019)选择性必修 第二册变压器教学ppt课件

这是一份高中物理人教版 (2019)选择性必修 第二册变压器教学ppt课件，共25页。PPT课件主要包含了变压器的工作原理，U1I1U2I2，P入P出，P入P1+P3等内容，欢迎下载使用。

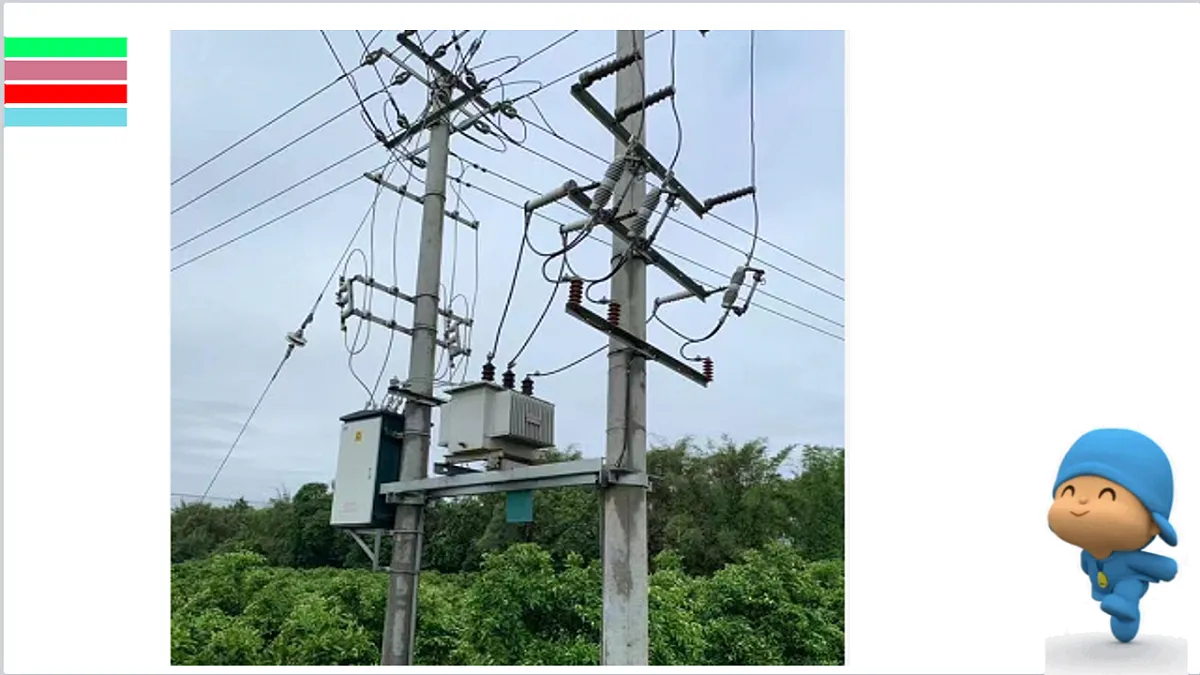

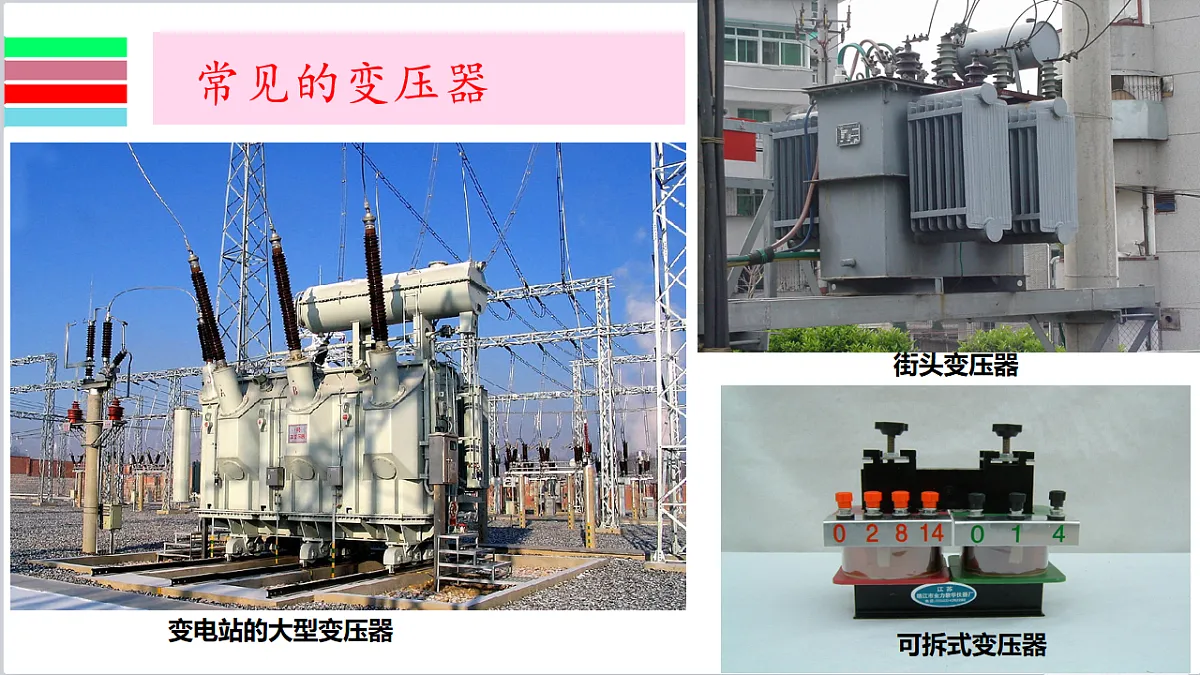

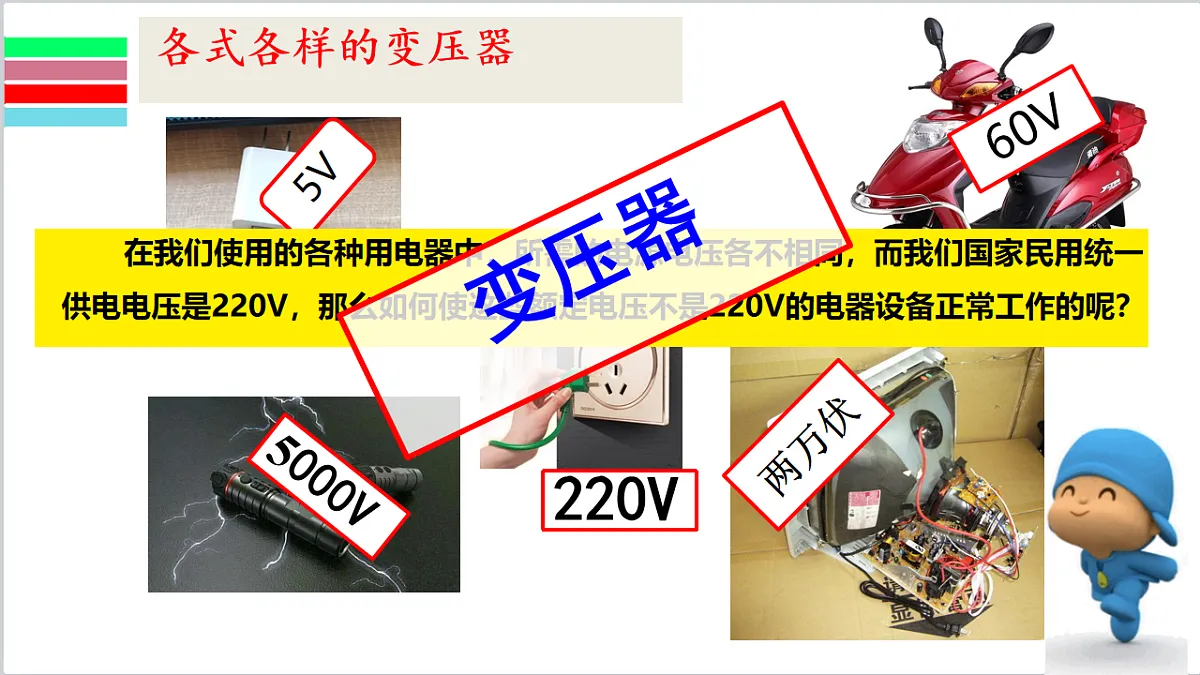

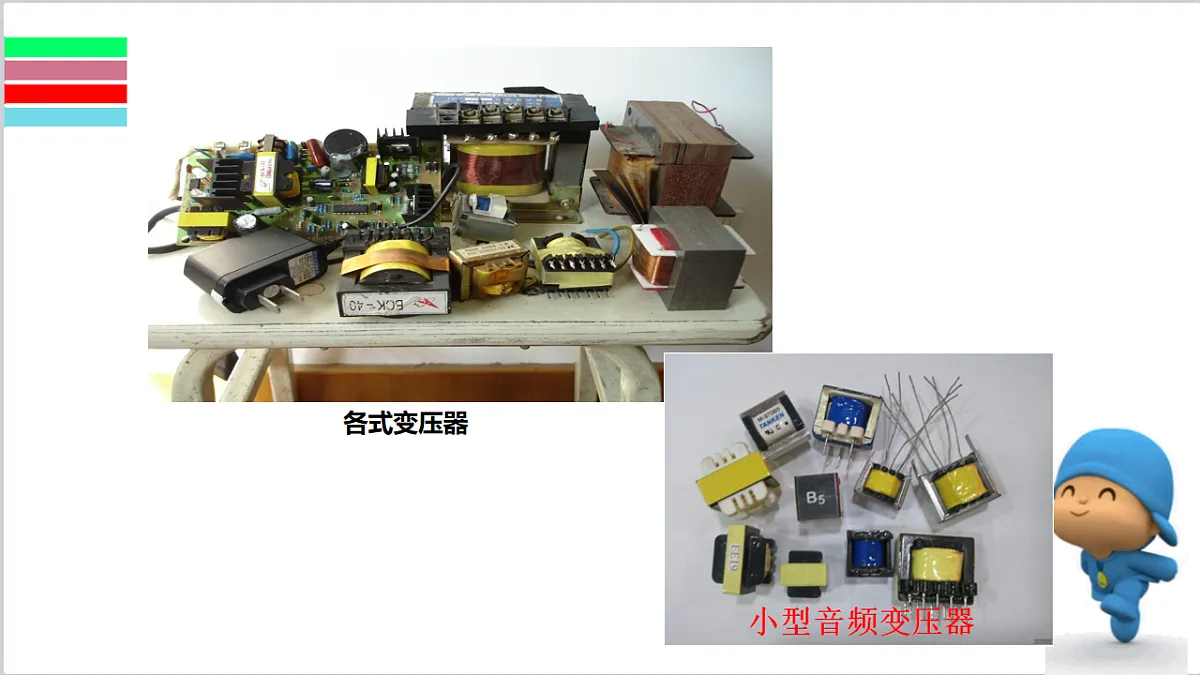

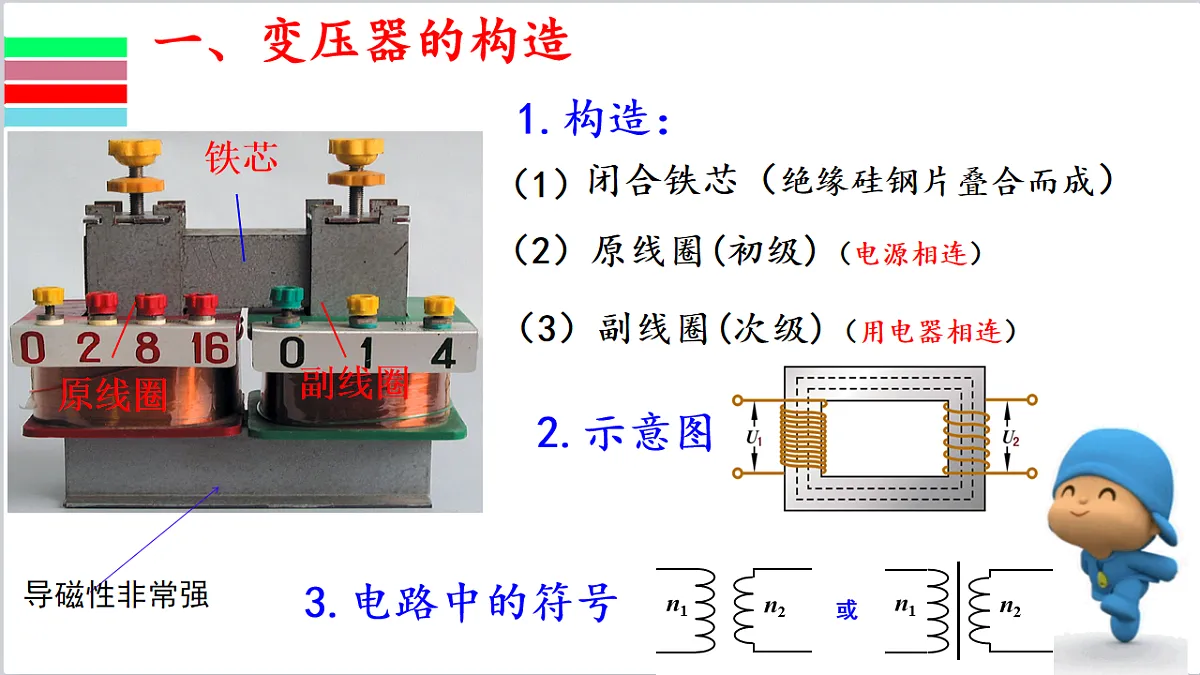

（2）原线圈(初级)（电源相连）
（3）副线圈(次级)（用电器相连）

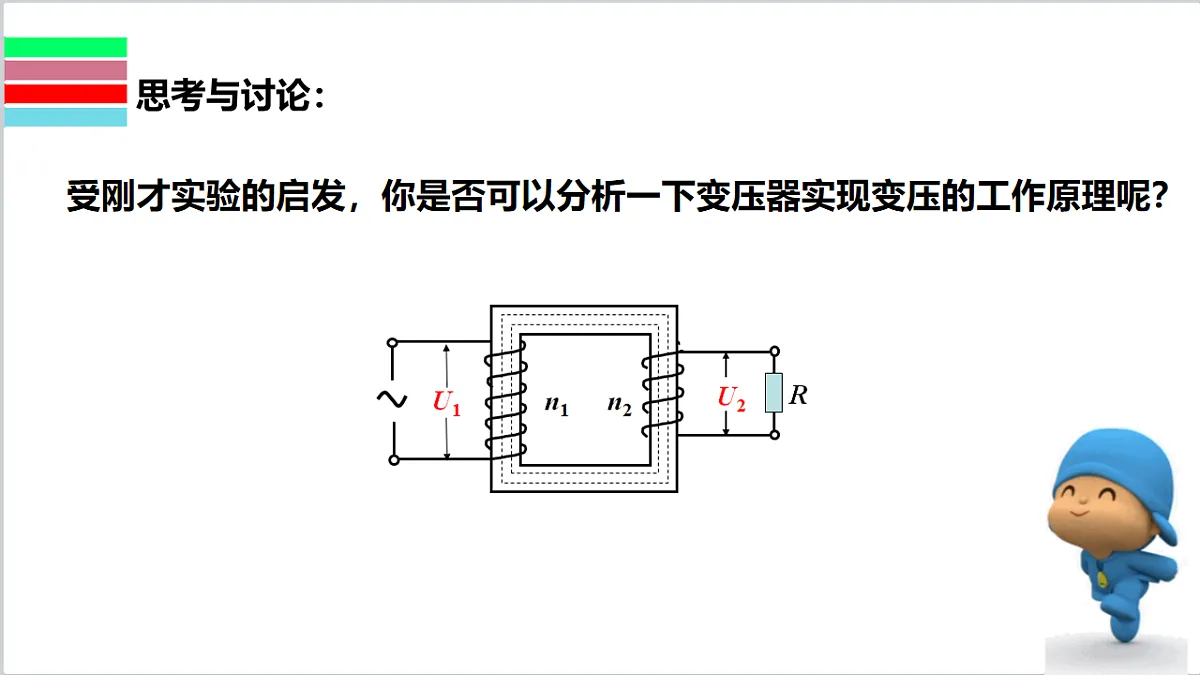

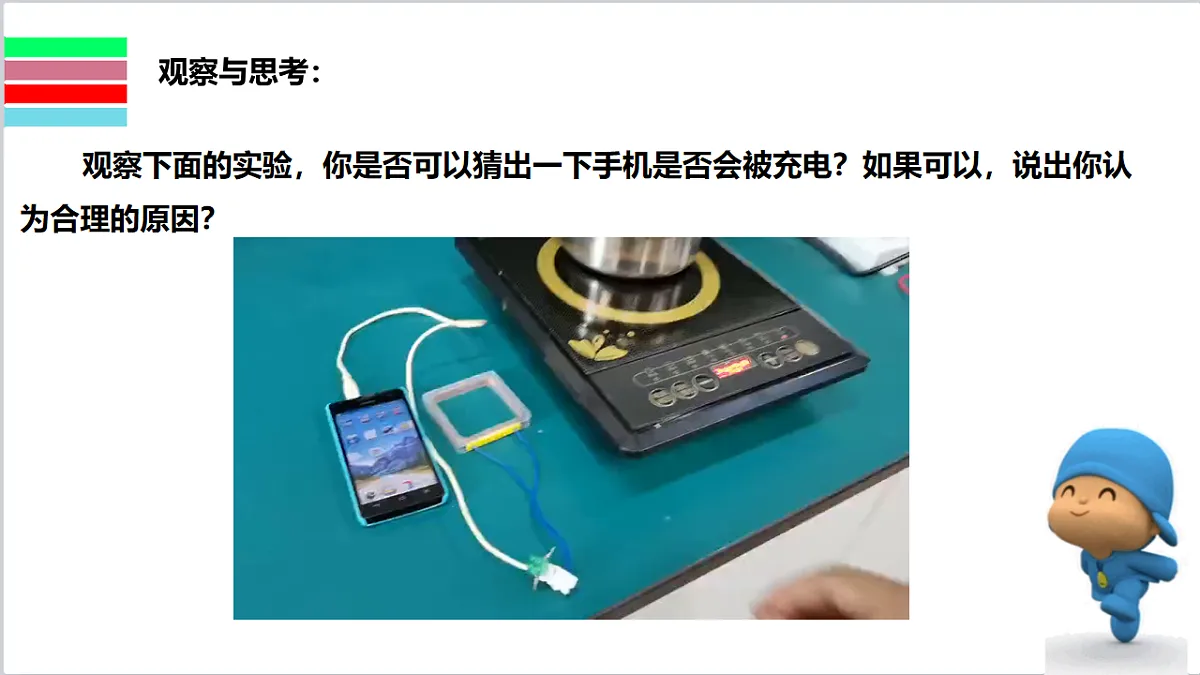

1、变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？
若给原线圈接恒定电压U1,副线圈电压U2=?
2、变压器只适用于交变电流，不适用于直流。
变压器通过闭合铁芯，利用互感现象实现了： 电能 → 磁场能 → 电能 (U1、I1) (变化的磁场) ( U2、I2)
铁芯作用：磁感线经过铁芯构成磁回路，使整个磁路的磁场强度达到最大。（由于磁化，绝大部分磁感线集中在铁芯内部，大大提高了变压器的效率）
通过演示实验：观察漏磁现象
——没有能量损失的变压器
变压器自身的能量损耗不计，原线圈的输入功率等于副线圈的输出功率。
2、理想变压器的变压规律：
实验：探究变压器原、副线圈电压与匝数的关系
实验器材：多用电表、可拆变压器、学生电源、开关、导线若干。
①从实验数据来看，原副线圈电压之比是否等于它们的匝数之比？
②实验数据没有严格遵从这样的规律，是为什么？
误差产生原因：能量损耗
①变压器线圈通过电流时会发热；
②铁芯在交变磁场的作用下也会发热；
③交变电流产生的磁场也不可能完全局限在铁芯内。
实验和理论分析都表明：理想变压器原、副线圈的电压跟它们的匝数成正比。
原、副线圈中通过的磁通量始终相同(无漏磁)，因此产生的感应电动势分别是：
若不考虑原副线圈的内阻有U1 = E1 、 U2 = E2
U1 = E1 U2 = E2
(1) n2 >n1 U2>U1——
(2) n2
