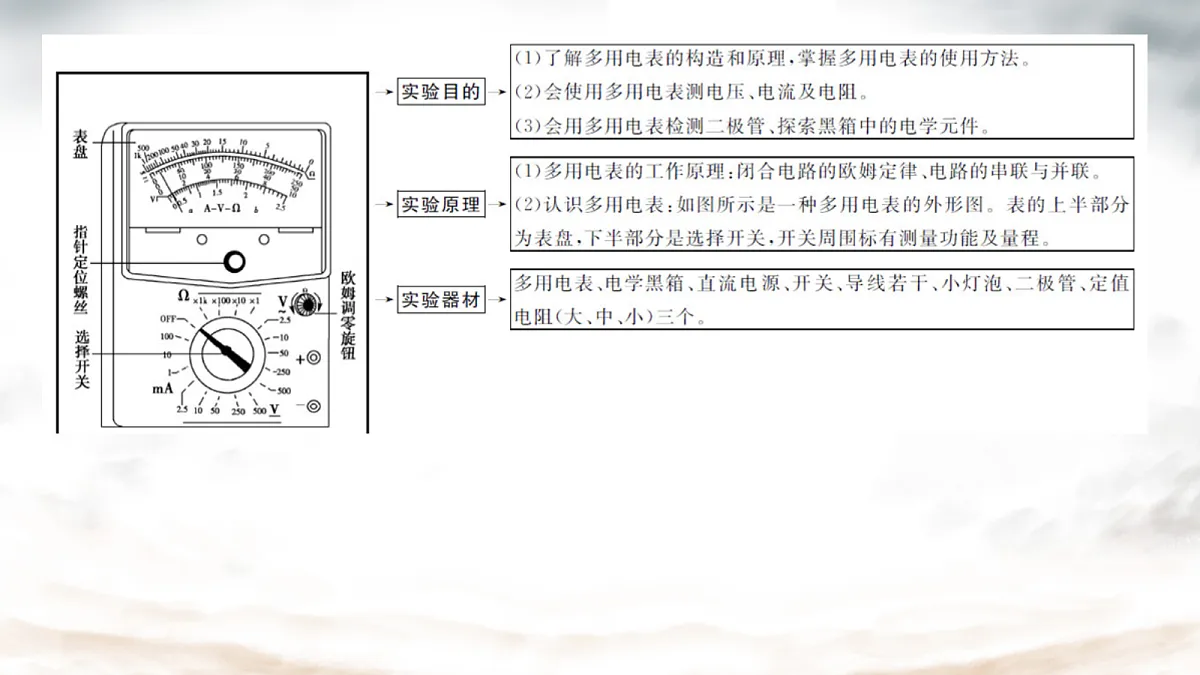

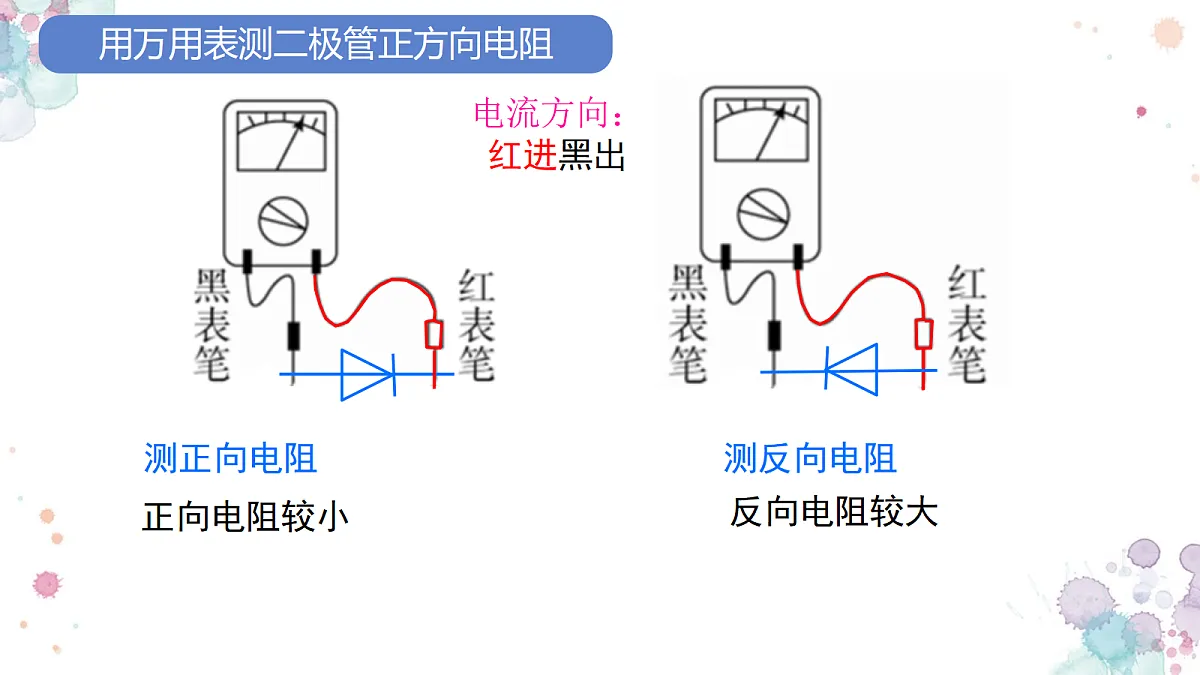

用万用表测二极管正方向电阻

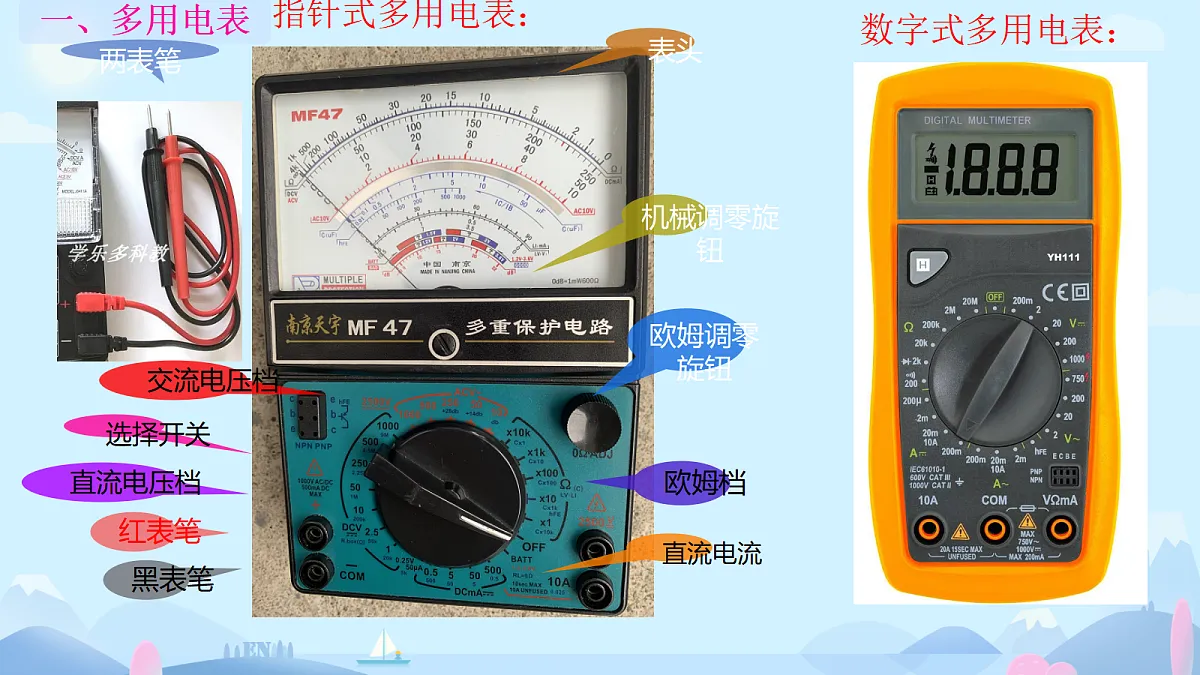

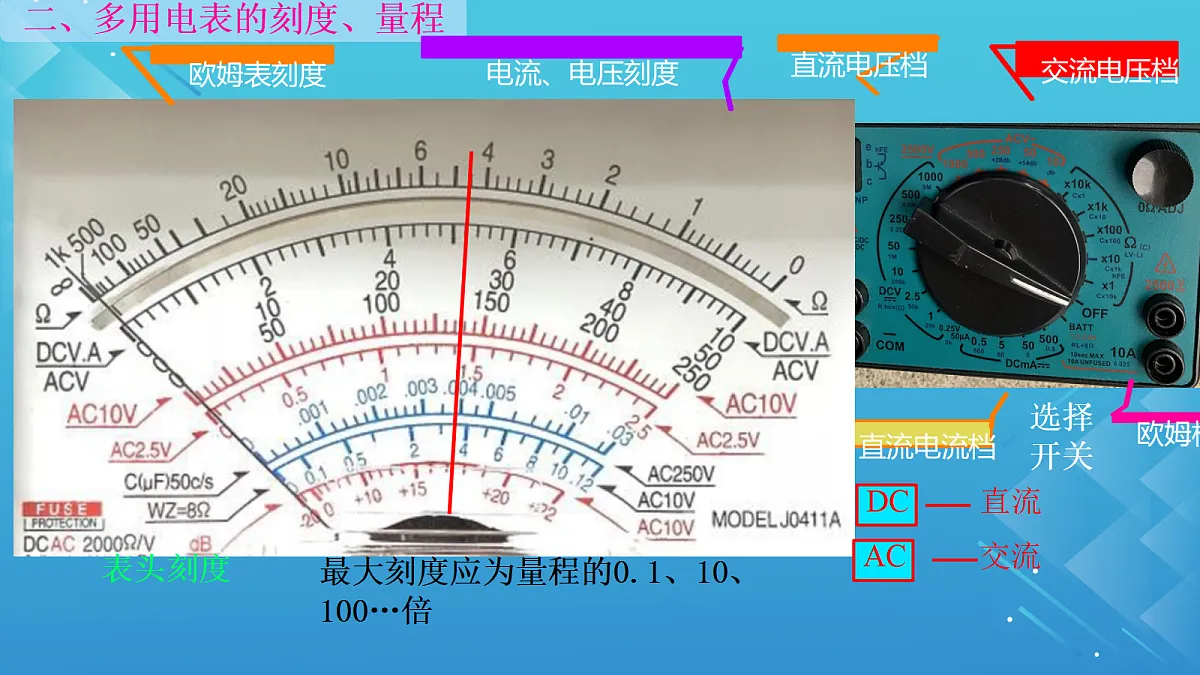

二、多用电表的刻度、量程

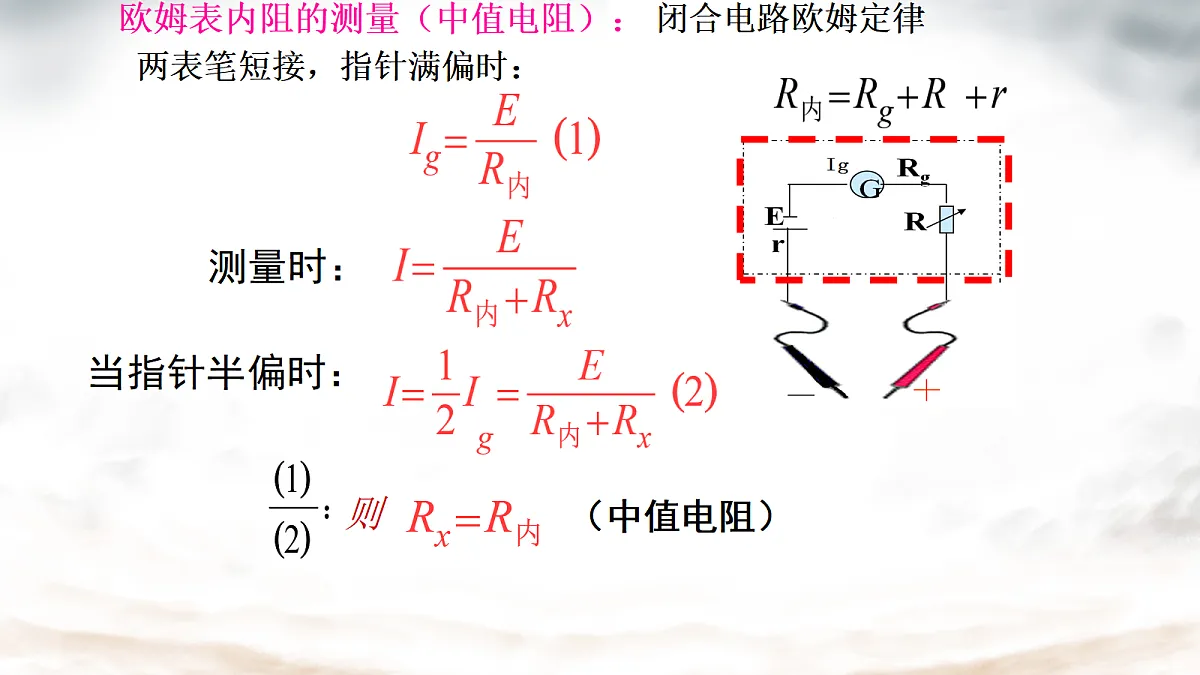

欧姆表内阻的测量（中值电阻）：
两表笔短接，指针满偏时：
1、测量电阻(欧姆表）
用螺丝刀旋动机械调零旋钮让指针指到左侧零刻度处。
选择电阻档合适的倍率，以使指针指在中央刻度位置左右。
旋动欧姆调零旋钮让指针指到右侧电阻零刻度处。
指针原始读数乘以相应的倍率。
测量结束后将开关打到OFF档或交流电压最高档。

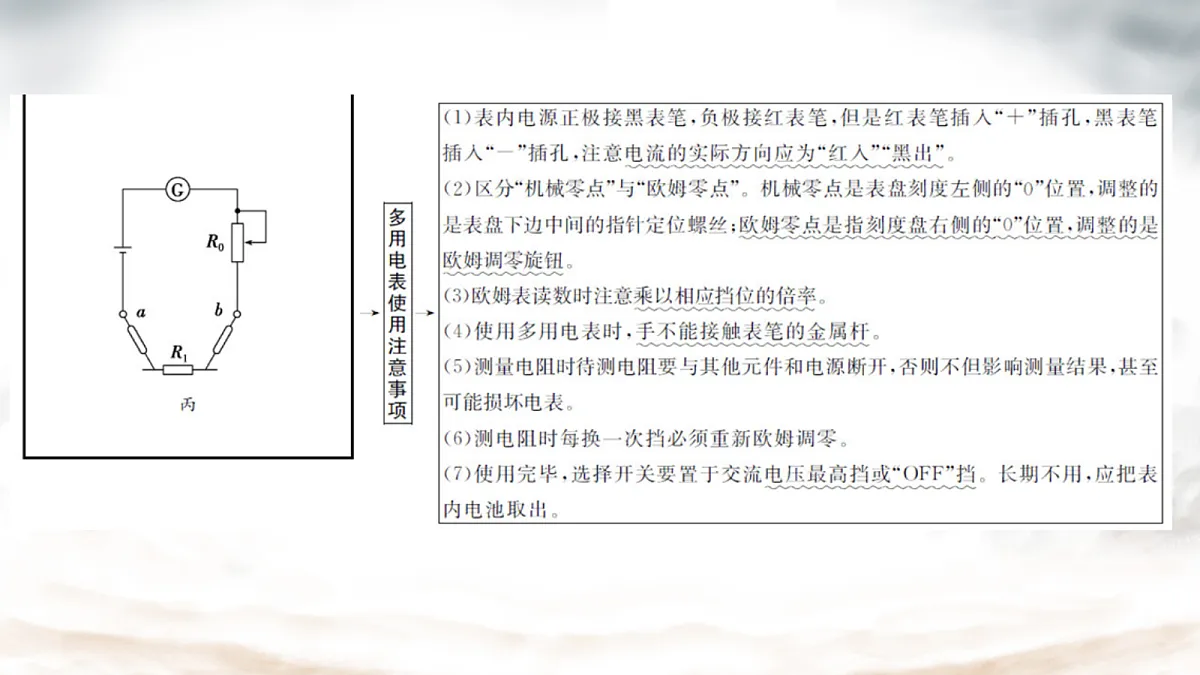

（1）待测电阻要跟别的元件和电源断开。
（2）每次换档要重新欧姆调零。

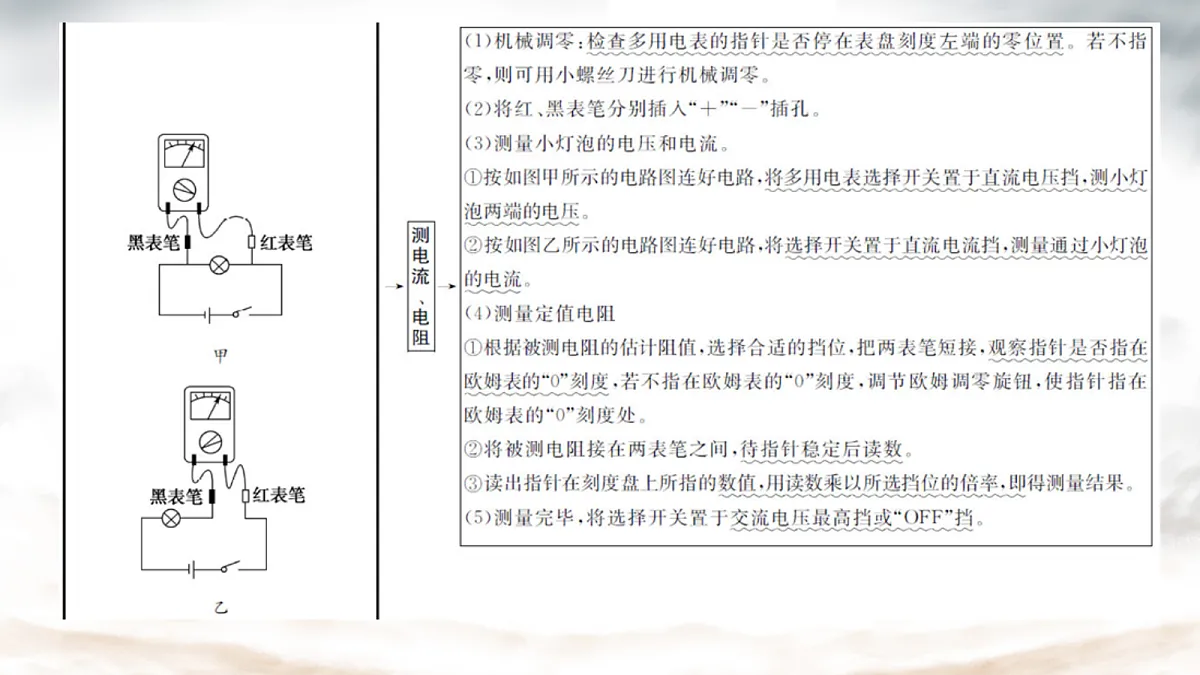

三、练习使用多用电表（电压表、电流表）
2、测量直流电压（电流）
(1)将电表并联（串联）在待测电路两端。
(2)量程应大于待测电压（电流）的估值。
(3)电流从红表笔进入，黑表笔流出。
(4)读数时要选准刻度线和刻度数。
（5）最大刻度应为量程的0.1、10、100…倍
教材原型实验　1．(2021·山东潍坊检测)(1)用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
①旋动部件________，使指针对准电流的0刻线。②将K旋转到电阻挡“×100”的位置。③将插入“＋”“－”插孔的表笔短接，旋动部件________。使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准
(2)在使用多用电表的欧姆挡测量电阻时，下列说法正确的是________。A．双手捏住两表笔金属杆，测量值将偏小B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量C．选择“×100”倍率测量时发现指针位于20与30正中间，则测量值等于2 500 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
2．(2021·东北三省三校第二次联考)如图甲所示，某叠层电池是由多块干电池块串联在一起组成，它与普通干电池性质相似。现用该电池与表头、滑动变阻器组装成一个×10 k 倍率的欧姆表，其原理图如图乙所示。为了将表头电流刻度改为电阻刻度，该同学进行了如下操作：
①将两表笔短接，调整滑动变阻器，使表头指针指到右侧“0”刻度线处；②在两表笔间接入电阻箱，调节电阻箱阻值为150 kΩ时，表头示数为30 μA；再调节电阻箱阻值为450 kΩ时，表头示数为15 μA。
根据以上信息，回答下列问题：(1)图乙中a表笔是________(填“红表笔”或“黑表笔”)；(2)叠层电池的电动势为________ V，改装的欧姆表内阻是________ kΩ，表头的满偏电流Ig＝________ μA；(3)将电流刻度改为电阻刻度，电流为7.5 μA处对应的电阻值为________ kΩ。
甲　　　　　　　　乙　
(a)　　　　　　　　　(b)
(1)图(a)中的A端与________(选填“红”或“黑”)色表笔相连接。
(2)关于R6的使用，下列说法正确的是________(填正确答案标号)。A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1＋R2＝_______Ω，R4＝______ Ω。
(4)某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。(结果均保留三位有效数字)
[典例3]　在练习使用多用电表的实验中：(1)用多用电表的欧姆挡测量阻值约为数十千欧的电阻Rx。以下是测量过程中的一些主要实验步骤：A．将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上电阻的零刻度，然后断开两表笔B．旋转选择开关至交流电压最大量程处或“OFF”挡，并拔出两表笔C．旋转选择开关至欧姆“×1 k”挡D．将两表笔分别连接到被测电阻的两端，读出阻值Rx，断开两表笔
以上实验步骤的正确顺序是________(填写步骤前的字母)。
实验中，多用电表的指针位置如图甲所示，则此被测电阻的阻值约为____kΩ。
(2)为了较精确地测量另一定值电阻的阻值Ry，采用图乙所示的电路，电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出。①用多用电表测电路中的电流，则与a点相连的是多用电表的________(选填“红”或“黑”)表笔。
