    1. 关于多用电表的使用,下列说法正确的有(  )

    A. 甲图中用多用电表直流电压档测量的是电源的路端电压,表笔接法正确

    B. 甲图中用多用电表直流电压档测量的是小灯泡两端的电压,表笔接法错误

    C. 乙图中用多用电表电阻档测量的是二极管的正向电阻

    D. 乙图中用多用电表电阻档测量的是二极管的反向电阻



    2. (1)参考多用电表面板完成下列填空:用多用电表测直流电流时,应把选择开关旋至标有______处,并把多用电表______联接到被测电路中;若测电压时,应把选择开关旋至标有______处,并把多用电表与被测电路______联。测直流电压和电流时,都必须把红表笔接在电势______处,即电流从______表笔流进多用电表。

    (2)如图为一正在测量中的多用电表表盘。

    如果是用×10挡测量电阻,则读数为______Ω

    如果是用直流10mA挡测量电流,则读数为______mA

    如果是用直流5V挡测量电压,则读数为______V


    3. 某照明电路出现故障,其电路如图1所示,该电路用标称值12V的蓄电池为电源,导线及其接触完好.维修人员使用已调好的多用表直流50V挡检测故障.他将黑表笔接在c点,用红表笔分别探测电路的ab点.

    断开开关,红表笔接a点时多用表指示如图2所示,读数为         V,说明         正常(选填:蓄电池、保险丝、开关、小灯).

    红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用表指示仍然和图2相同,可判定发生故障的器件是         (选填:蓄电池、保险丝、开关、小灯)



    4. 关于多用电表及其使用操作,下列说法正确的是(  )

    A. 电阻刻度左侧密右侧疏

    B. 测量不同电阻,每次都必须重新调零再进行测量

    C. 测直流电流时,电流从红表笔流入从黑表笔流出,测电阻时恰好相反

    D. “×10”倍率挡测电阻,指针偏转角度很小,应换成“×100”倍率挡调零后测量

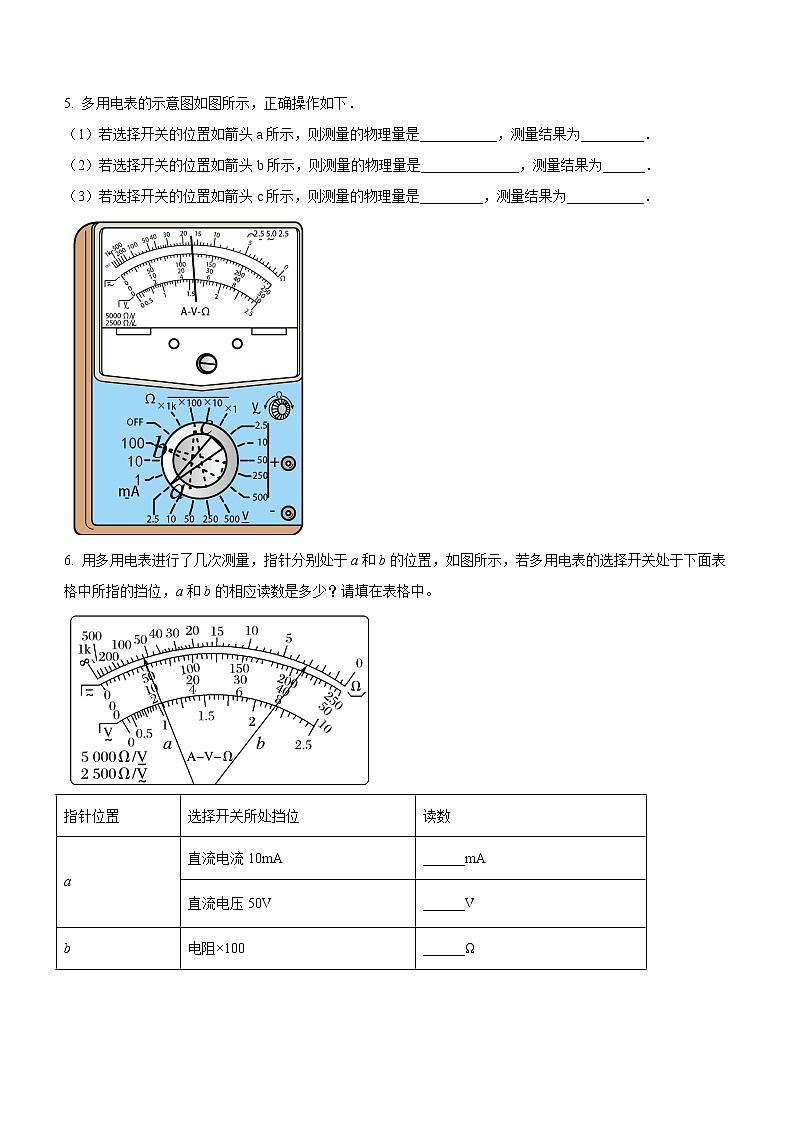

    5. 多用电表的示意图如图所示,正确操作如下.

    1)若选择开关的位置如箭头a所示,则测量的物理量是___________,测量结果为_________

    2)若选择开关的位置如箭头b所示,则测量的物理量是______________,测量结果为______

    3)若选择开关的位置如箭头c所示,则测量的物理量是_________,测量结果为___________

    6. 用多用电表进行了几次测量,指针分别处于ab的位置,如图所示,若多用电表的选择开关处于下面表格中所指的挡位,ab的相应读数是多少?请填在表格中。

    指针位置

    选择开关所处挡位

    读数

    a

    直流电流10mA

    ______mA

    直流电压50V

    ______V

    b

    电阻×100

    ______Ω




    7. 图在E为电源,R1R2为电阻,K为电键.现用多用电表测量流过电阻R2的电流.将多用电表的选择开关调至直流电流挡(内阻很小)以后,正确的接法是(  )

    A. 保持K闭合,将红表笔接在a处,黑表笔接在b

    B. K断开,将红表笔接在a处,黑表笔接在b

    C. 保持K闭合,将红表笔接在b处,黑表笔接在a

    D. K断开,将红表笔接在b处,黑表笔接在a



    8. 1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx,以下给出的是可能的操作步骤,其中S为选择开关,P为欧姆调零旋钮,把你认为正确的步骤前的字母按合理的顺序填写在横线上______

    a.旋转S使其尖端对准欧姆挡×1k

    b.将两表笔分别连接到被测电阻的两端,读出Rx的阻值后,断开两表笔

    c.旋转S使其尖端对准欧姆挡×100

    d.将两表笔短接,调节P使指针对准刻度盘上欧姆挡的零刻度,断开两表笔

    e.旋转S使其尖端对准交流500V挡,并拔出两表笔

    根据图所示指针位置,此被测电阻的阻值约为______Ω

    2)下列关于用多用电表欧姆挡测电阻的说法中正确的是______

    A.测电阻时如果指针偏转角过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量

    B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果

    C.测量电路中的某个电阻,应该把该电阻与电路断开

    D.测量阻值不同的电阻时都必须重新调零



    9. 有为同学在某次实验中,通过导线把完好的电流表、滑动变阻器、电阻及三节干电池连成如图所示的电路.他共用了5根导线;abcdefghij,由于混进了一根内部断开的导线,当合上开关S后,无论怎样移动变阻器的滑片,电流表读数均为零.

    1)若用多用电表的直流电压档进行检查,合上开关S,那么选择开关最好置于______档.

    A1V            B5V              C25V             D250V

    2)接下来在测量gh间直流电压时,红表笔应接____端.若测试结果如图所示,则gh间直流电压是_________V,其他四根导线两端的电压测量值为零,可以断定_________导线内部断开.

    3)改电路故障如果用多用电表的欧姆档进行检查,请写出操作步骤:___________________________________________________________________________



    10. 某学生用多用电表测电阻使用的实验器材有:多用电表、电压表、滑动变阻器及若干导线.

    1先将多用电表挡位调到电阻挡,再将红表笔和黑表笔______,调整______,使指针指向

    2再将调节好的多用电表红表笔和______选填“1”“2”端相连,黑表笔连接另一端将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为______

    3图甲中的电压表有两个量程:,内阻为,内阻是,则______选填

    11. 如下图所示一只黑箱有ABC三个接线柱规定每两个接线柱间最多只能接一个电器元件并且已知黑箱内的电器元件是一只电阻和一只二极管某同学利用多用电表的欧姆挡用正确的操作方法依次进行了6次测量将每次红黑表笔的位置和测得的阻值都填入了下表.

    红表笔接

    A

    A

    B

    B

    C

    C

    黑表笔接

    B

    C

    A

    C

    A

    B

    测得阻值

    100

    10 k

    100

    10.1 k

    90

    190

    由表中的数据可以判定(1)电阻接在________两点间阻值为________Ω.(2)二极管接在________两点间其中正极接在________二极管的正向阻值为________Ω反向阻值为________


    参考答案

    1. BC

    【详解】AB甲图中用多用电表直流电压档测量的电流是小灯泡两端的电压电流从黑表笔流出,从红表笔流入,所以表笔接法错误,故A错误,B正确;

    CD电流从黑表笔流出,从红表笔流入,所以乙图中用多用电表电阻档测量的是二极管的正向电阻,故C正确,D错误;

    故选BC

    2. 【答案】  1 mA    V            260  7.2  3.60

    【详解】(1)用多用电表测直流电流时,选择开关应置于“mA”挡,且把电表串联接入被测电路中;测电压时,把选择开关置于标有“V”处,且并联于被测电路两端,因红表笔与表头正接线柱相连,黑表笔与表头负接线柱相连,因此测直流电压和直流电流时,都必须把红表笔接在电势高处,即电流从红表笔进入多用电表。

    (2)由图知,选的是“×10”挡,刻度示数为6.0,故电阻阻值为6.0×10Ω=60Ω[8]如果是用直流10mA挡测量电流,则每一小格表示0.2mA,只要估读到0.1即可,故读数为7.2mA[9]如果是用直流5V挡测量电压,则每小格表示0.1V,需要估读到0.01V,故读数为3.60V

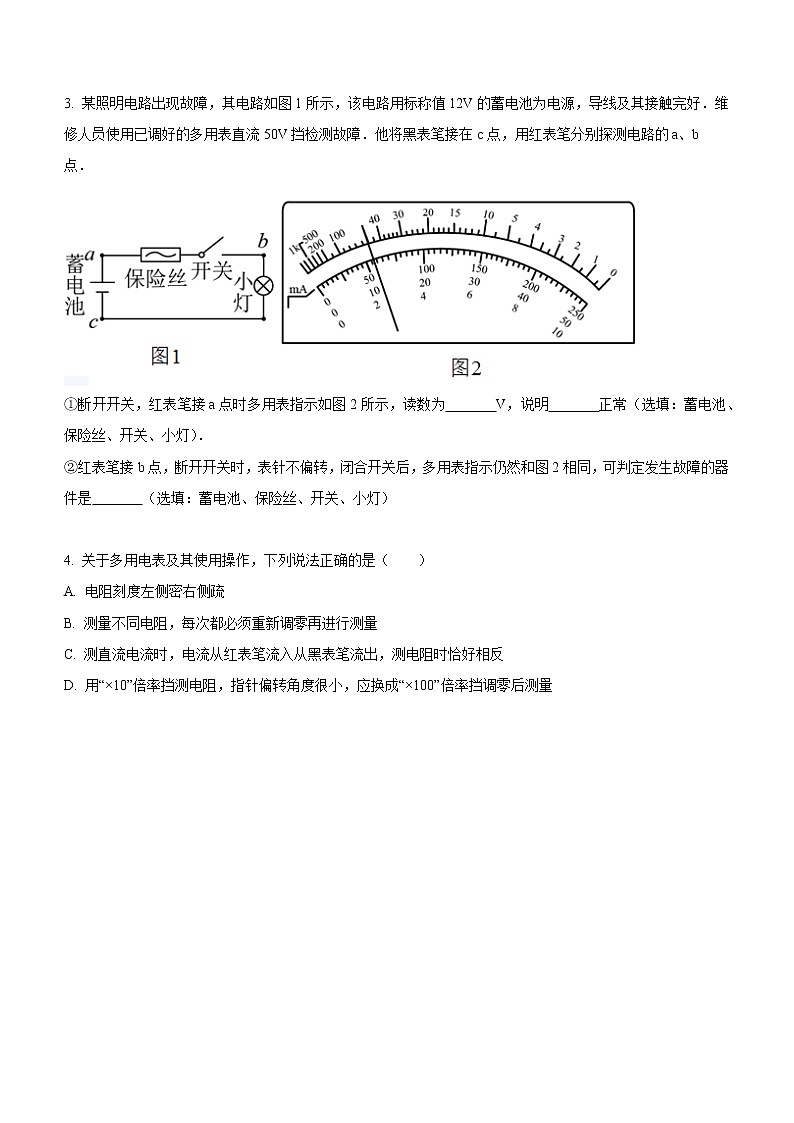

    3. 某照明电路出现故障,其电路如图1所示,该电路用标称值12V的蓄电池为电源,导线及其接触完好.维修人员使用已调好的多用表直流50V挡检测故障.他将黑表笔接在c点,用红表笔分别探测电路的ab点.

    断开开关,红表笔接a点时多用表指示如图2所示,读数为         V,说明         正常(选填:蓄电池、保险丝、开关、小灯).

    红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用表指示仍然和题62相同,可判定发生故障的器件是         (选填:蓄电池、保险丝、开关、小灯)

    【答案】11.5 11.211.8 ;蓄电池    小灯

    【详解】多用电表直流50V的量程读中间均匀部分,共50格,每格1V,应该估读到0.1V,指针在11-12之间,读数为11.5V.开关断开,相当于电压表并联在蓄电池两端,读出了蓄电池的电压,故蓄电池是正常的.

    两表笔接bc之间并并闭合开关,测试得相同电压,说明ab之间是通路,bc之间是断路,故障器件是小灯.

    4. AD

    【详解】A.电路中电流I与待测电阻的阻值Rx关系图象是非线性关系,当待测电阻为零时,电表满偏,可知欧姆表的零刻度在右侧,电阻刻度左侧密右侧疏,故A正确;

    B.测电阻时,要选择合适的挡位,并且只要换挡位一定要重新进行欧姆调零,故B错误;

    C.多用电表测电压与电流时,电流从红表笔流入,测电阻时电流也是从红表笔流入多用电表,故C错误;

    D.用倍率档测电阻,指针偏转角度很小,说明电阻较大,应换成倍率档调零后测,故D正确。

    故选AD

    5.【答案】  1 直流电压 1.25V  2 直流电流 50mA 3 电阻

    【详解】(1)若选择开关的位置如箭头a所示,为直流电压挡,则测量的物理量是直流电压,测量结果为1.25V

    2)若选择开关的位置如箭头b所示,为直流电流挡,则测量的物理量是直流电流,测量结果为50mA

    3)若选择开关的位置如箭头c所示,为欧姆挡,则测量的物理量是电阻,测量结果为

    6. 【答案】    . 2.0    . 10.0    . 320

    【详解】指针在a位置时,直流电流10mA挡,读第二行刻度“010”一排,最小分度值为0.2mA,估读到0.1mA就可以了,读数为2.0mA

    指针在a位置时,直流电压50V挡,读第二行刻度“050”一排,最小分度值为1V,估读到0.1V就可以了,读数为10.0V

    指针在b位置时,电阻×100挡,读第一行刻度,测量值等于表盘上读数“3.2”乘以倍率100,读数为320Ω

    7. C

    【详解】调至直流电流挡后,应串联在电路中,将K断开,红表笔接高电势,接a处。故选B

    8. 【答案】 1. adbe  1.5×104  2. AC

    【详解】(1)测量几十千欧的电阻,使用前应先选择×1k挡位,进行欧姆调零,再进行测量。使用完毕应将选择开关置于“OFF”位置或者交流电压最高档,拔出电笔。则正确的操作步骤是adbe

    欧姆表的示数乘以相应挡位的倍率即待测电阻的阻值

    (2) A.欧姆挡更换规律大小,小大,即当指针偏角较大时,表明待测电阻较小,应换较小的挡位;反之应换较大的挡位,故A正确;

    B.在多用电表选用欧姆挡时,红、黑表笔插在哪个接口其实并不影响定值电阻的测量结果,B错误;

    C.用多用电表欧姆挡,只能测孤立电阻(不能测含电源电路),故C正确;

    D.用多用电表欧姆挡测电阻时只需在换挡时调零,所以D错误。

    故选AC

    9. 【答案】(1B   2g  . 4.30  gh  3断开开关;依次测量每段导线的电阻;指针无偏转的为断开的导线

    【详解】1因为电源的电压大约4.5V,则直流电压的选择开关选择5V档,故选B.

    2)接下来在测量gh间直流电压时,红表笔应接g端.若测试结果如图所示,则gh间直流电压是4.30V,其他四根导线两端的电压测量值为零,可以断定gh导线内部断开.

    3)操作步骤:断开开关;依次测量每段导线的电阻;指针无偏转的为断开的导线;

    10. 【答案】1直接接触 . 欧姆调零旋钮2. 1  2.5    (3)

    【详解】1欧姆表使用前一定要欧姆调零,即红黑表笔直接接触后,调节欧姆调零旋钮,使指针指向

    2红正黑负,电流从红表笔流入电表,从黑表笔流出电表;电流从电压表正接线柱流入,故红表笔接触1,黑表笔接2,欧姆表读数倍率表盘读数

    (3)把电流表改装成电压表,应串联分压电阻,量程越大,串联的电阻越大,则

    11.【答案】   (1)AB 100  (2)AC   . A  . 90 10 kΩ

    【解析】

    【详解】对电阻来讲,无论表笔怎么接,数值都不变,所以AB之间接电阻,且阻值为100Ω对二极管来讲,正向电阻较小,而反向电阻较大,由ACBC间的读数知二极管接在AC之间,且正极接在A点,反向阻值为10KΩ;由CA间读数知二极管的正向电阻为90Ω
