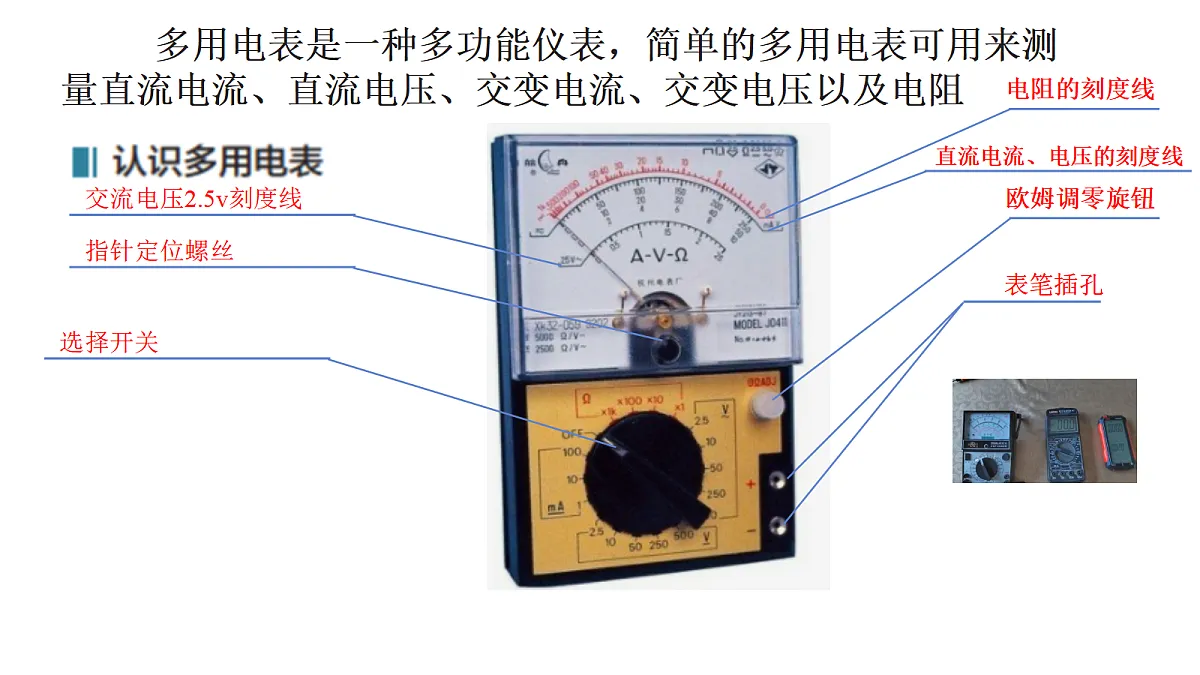

多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻

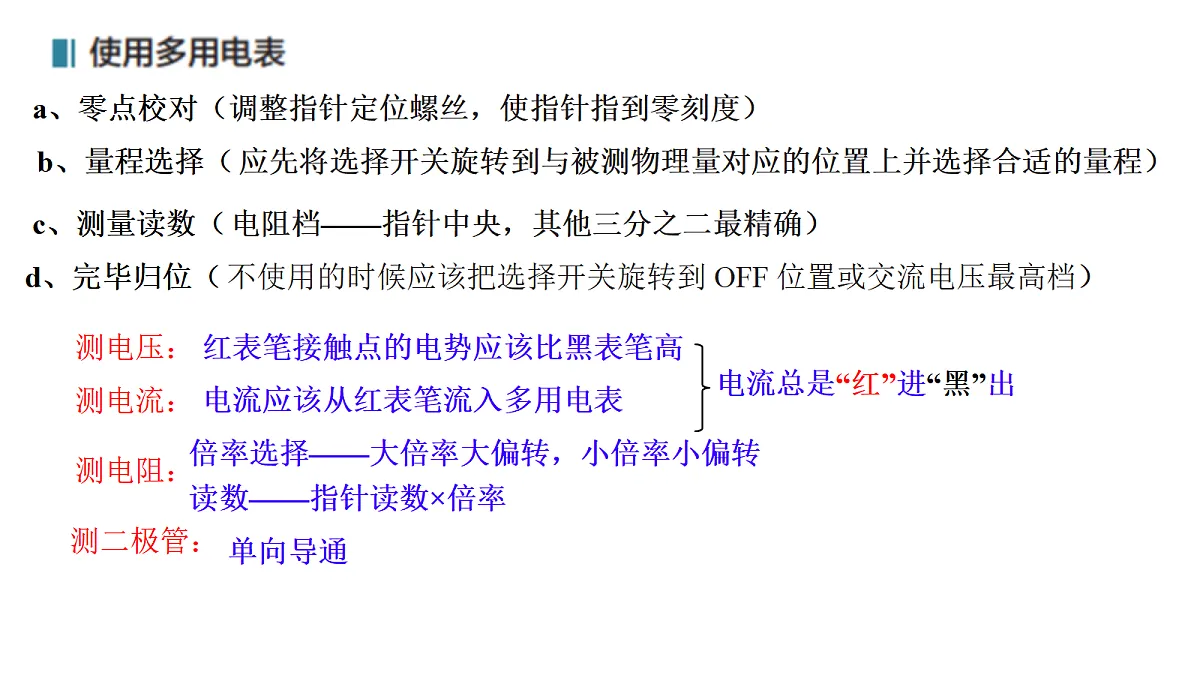

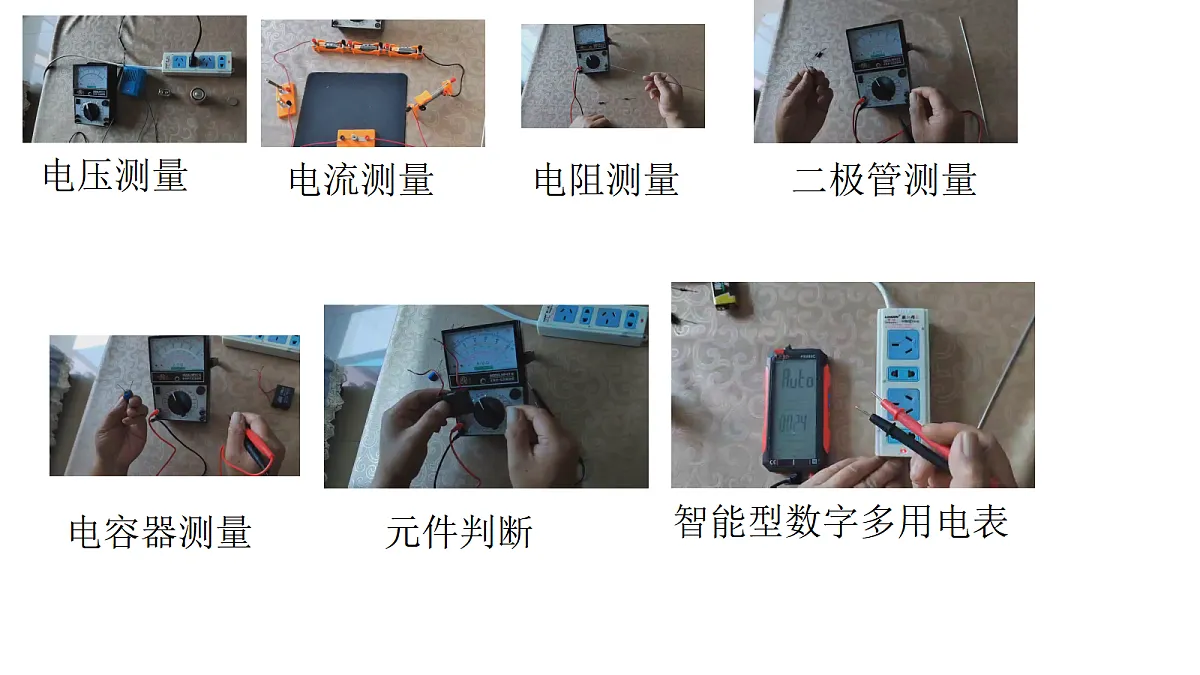

a、零点校对（调整指针定位螺丝，使指针指到零刻度）
b、量程选择（ 应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程）
c、测量读数（ 电阻档——指针中央，其他三分之二最精确）
d、完毕归位（ 不使用的时候应该把选择开关旋转到 OFF 位置或交流电压最高档）
红表笔接触点的电势应该比黑表笔高
电流应该从红表笔流入多用电表
倍率选择——大倍率大偏转，小倍率小偏转
读数——指针读数×倍率

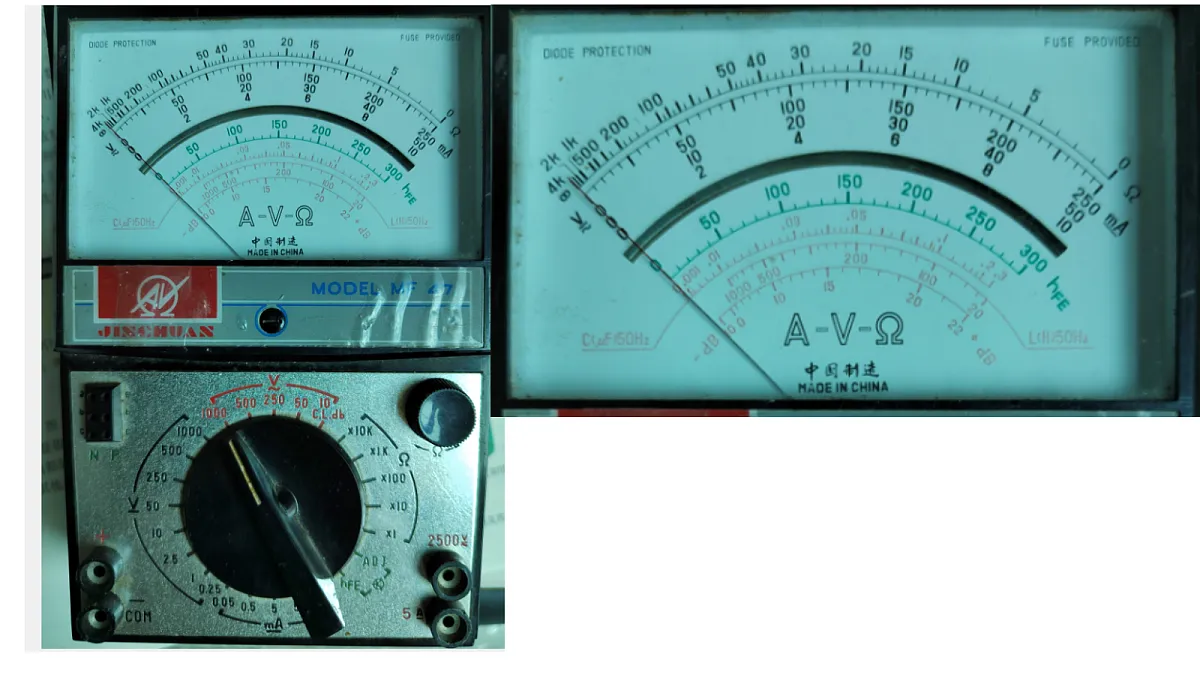

1. 下表是用图 11.5-5 的多用电表进行测量的四次记录， a、 b 分别为测量时的指针位置。其中有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格中的各个空格。
2. 用表盘为图 11.5-1 的多用电表正确测量了一个 13.0 Ω 的电阻后，需要继续测量一个阻值大约是 2 kΩ 左右的电阻。在用红、黑表笔接触这个电阻两端之前，以下哪些操作步骤是必需的？请按操作顺序写出。A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”；B．将红表笔和黑表笔接触 ；C．把选择开关旋转到“× 1 k” 位置 ；D．把选择开关旋转到“× 100” 位置 ；E．调节欧姆调零旋钮使表针指向欧姆零点。3. 请回答下列问题。（ 1）用多用电表测量直流电流时，红表笔和黑表笔哪个电势较高？（ 2）用多用电表测量直流电压时，红表笔和黑表笔哪个电势较高？
4. 如图 ， 这个多用电表没有 OFF 挡。两位同学用过这个多用电表以后，分别把选择开关放在甲、乙所示的位置。你认为谁的做法符合规范？不规范的做法可能会有何种风险表 用多用电表测量直流电压、直流电流、电阻
5. 如图 ，电池、开关和灯泡组成串联电路。当闭合开关时，发现灯泡不发光，有可能是以下原因造成的 ：（ 1） 电池没电了 ；（ 2） 开关接触不良 ；（ 3） 灯泡和灯泡座接触不良。为了判断究竟是以上哪种原因造成的，在闭合开关且不拆开导线的情况下，用多用电表2.5 V 直流电压挡进行检测。多用电表红、黑表笔应该分别接触何处？根据电压表读数怎样作出判断？
