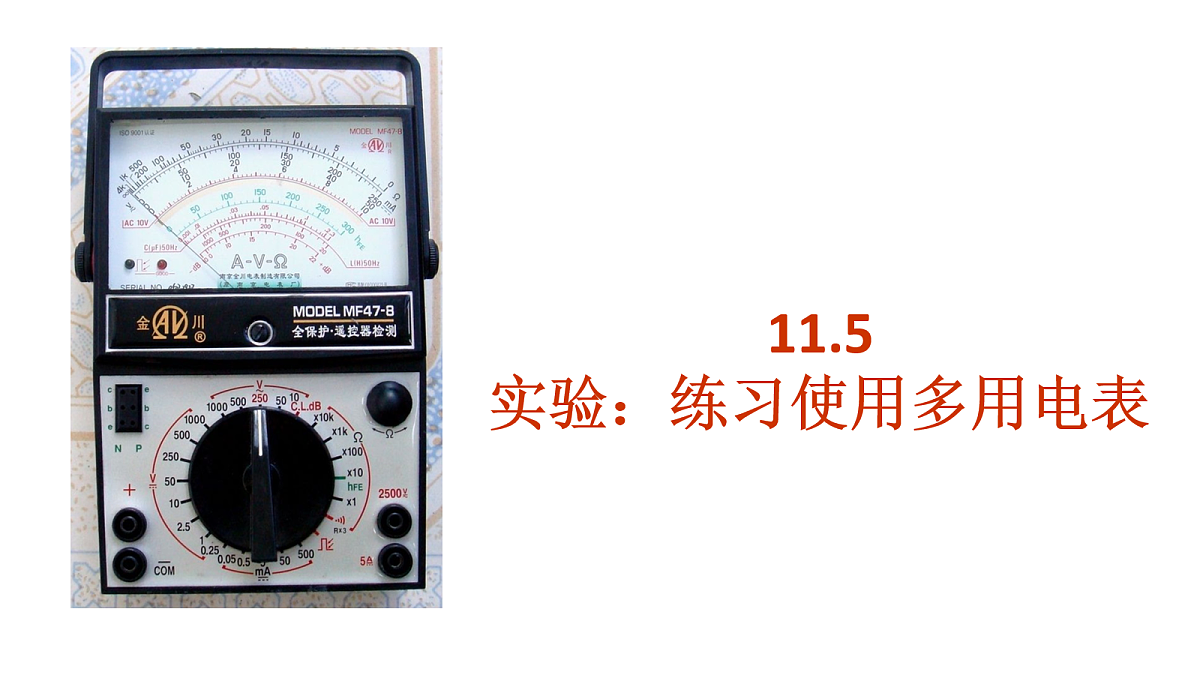

必修 第三册实验：练习使用多用电表教学ppt课件

这是一份必修 第三册实验：练习使用多用电表教学ppt课件，共33页。PPT课件主要包含了设计欧姆表，实验器材，欧姆表盘刻度，欧姆表的原理，欧姆表，多用电表等内容，欢迎下载使用。

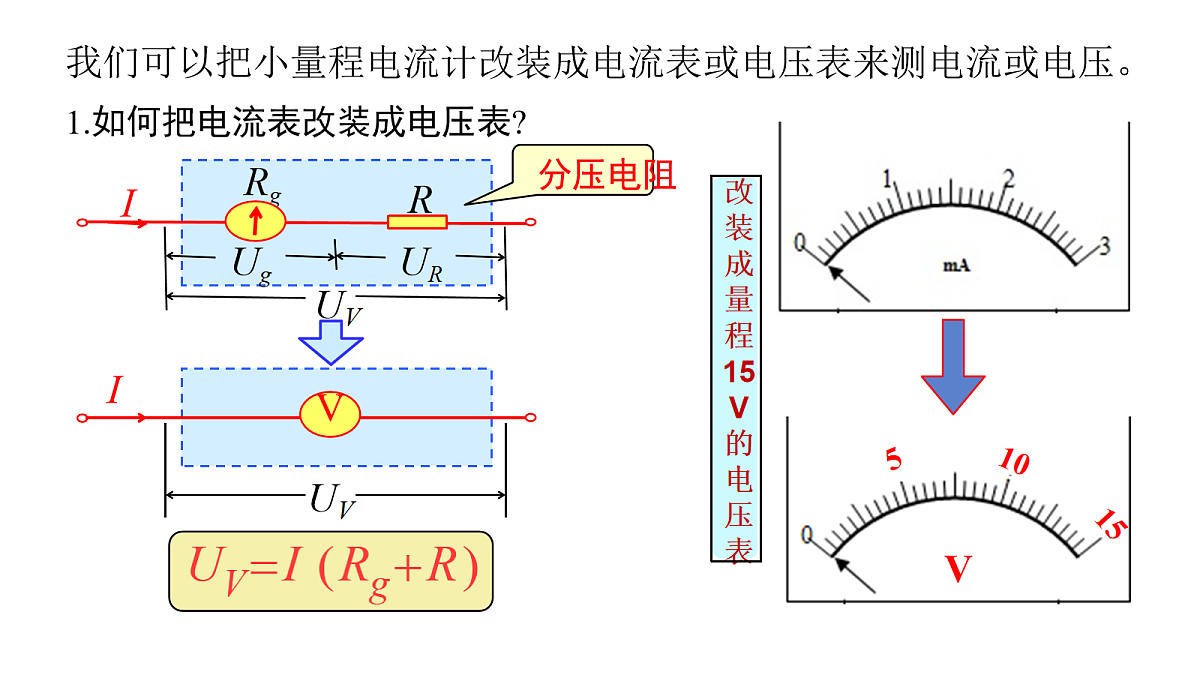

1.如何把电流表改装成电压表?
我们可以把小量程电流计改装成电流表或电压表来测电流或电压。

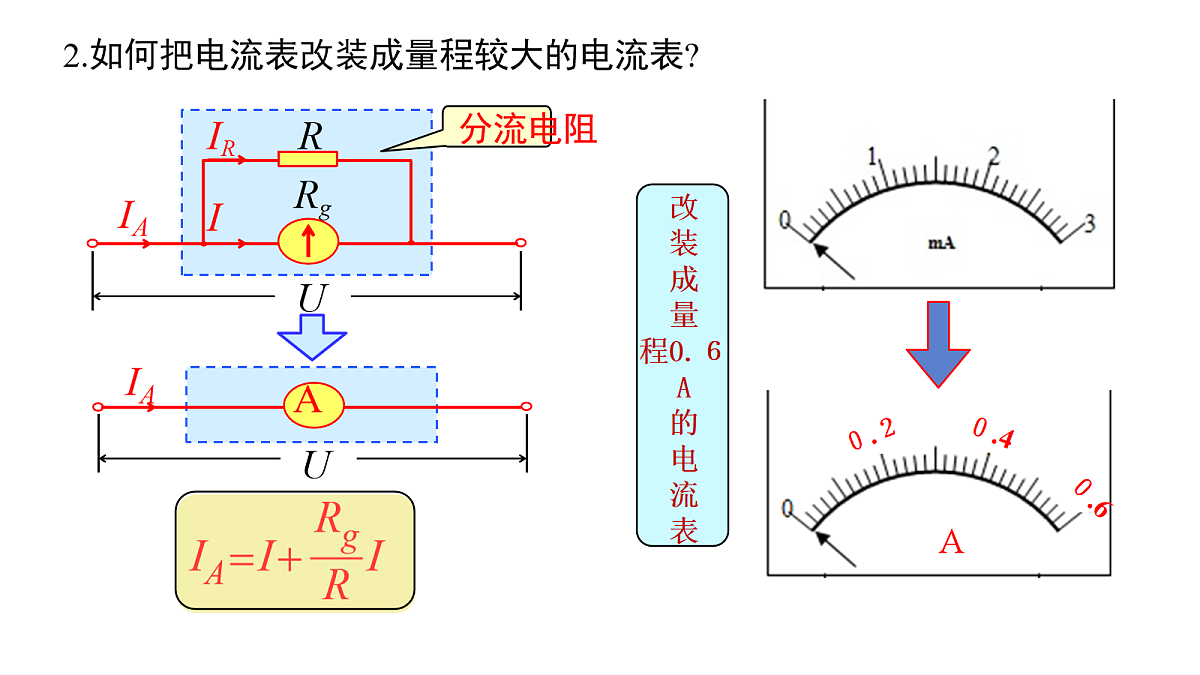

2.如何把电流表改装成量程较大的电流表?

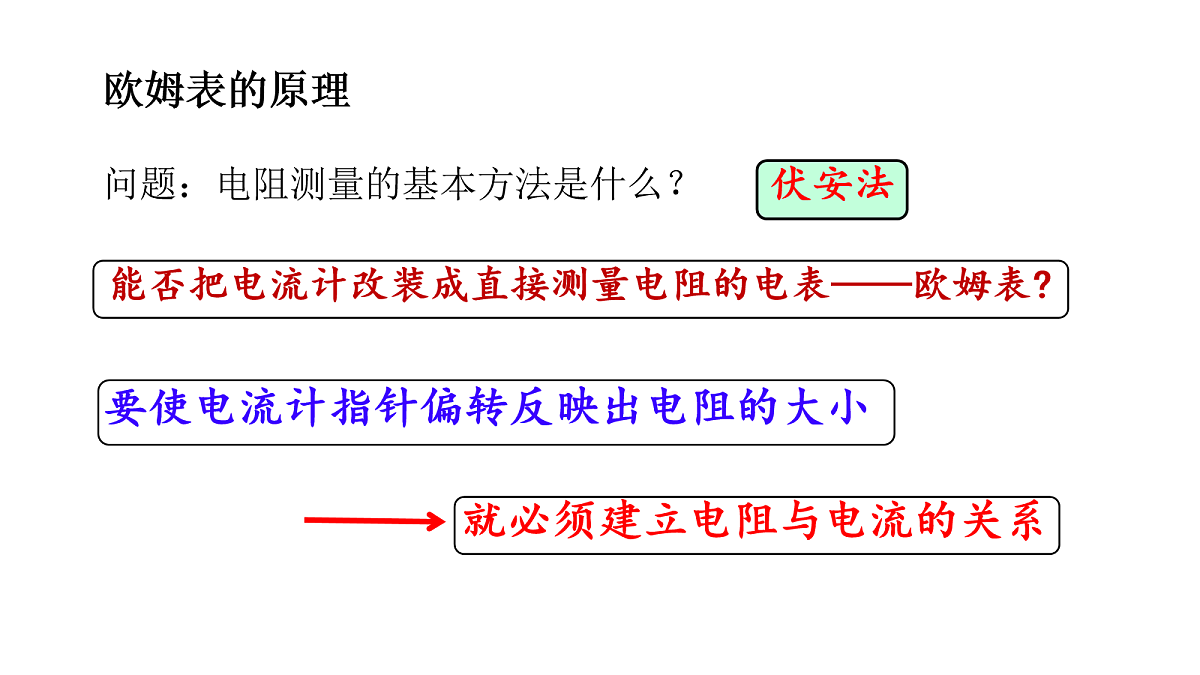

问题：电阻测量的基本方法是什么？

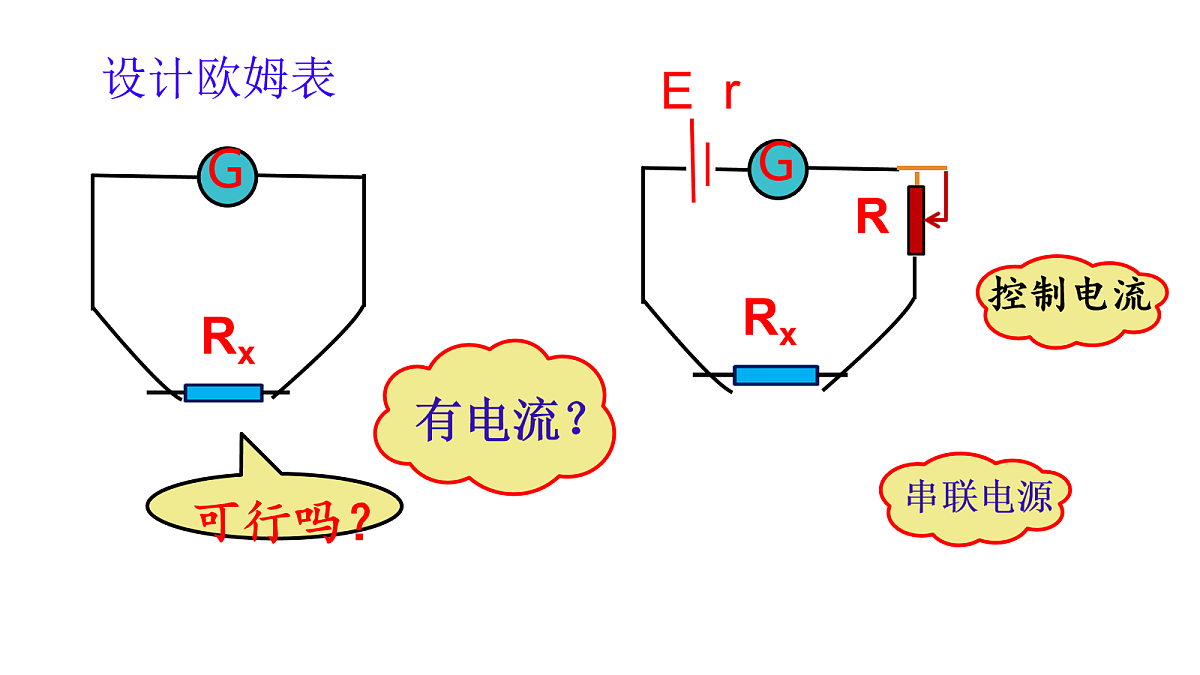

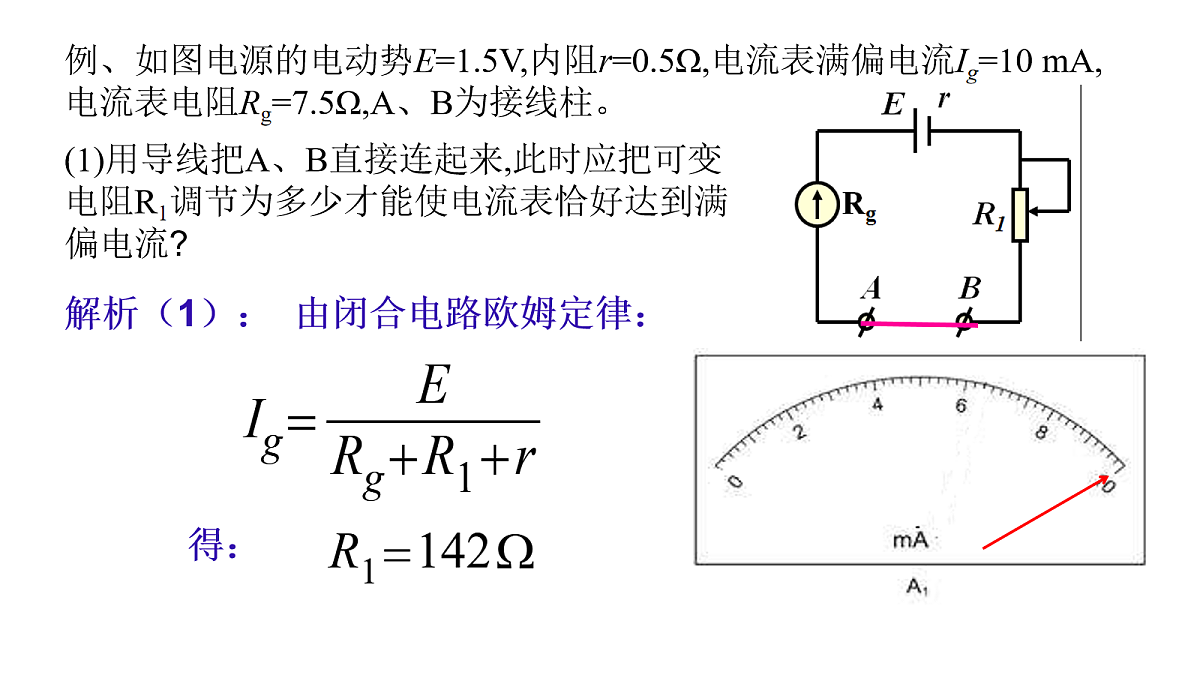

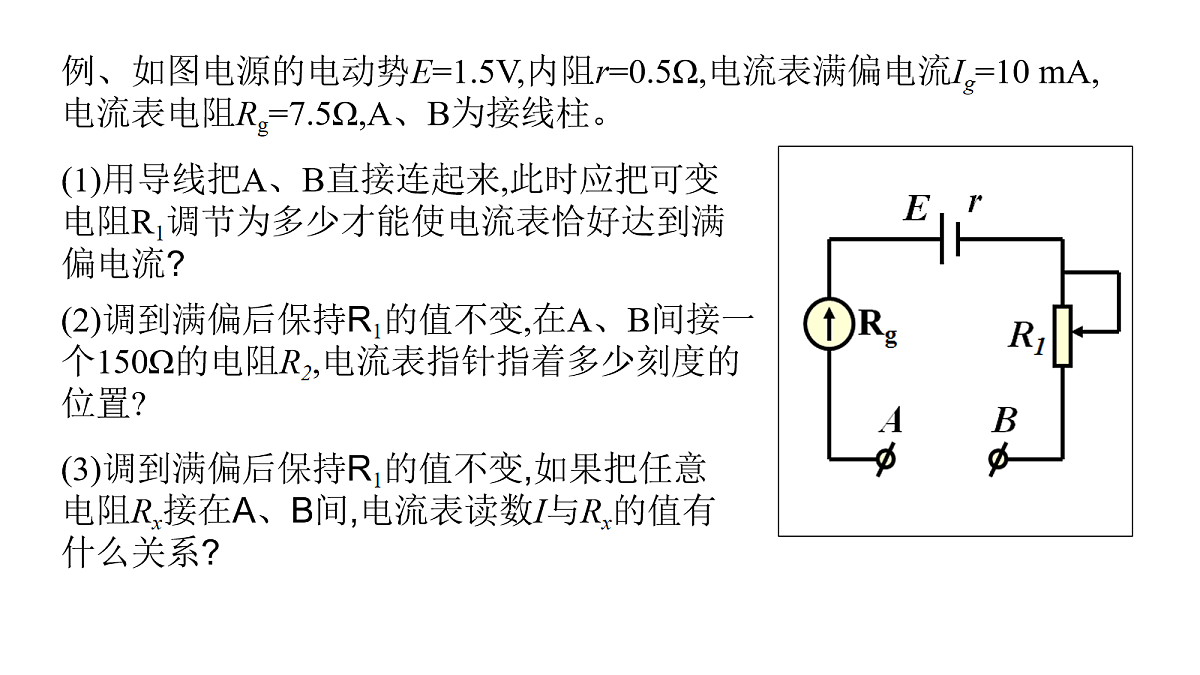

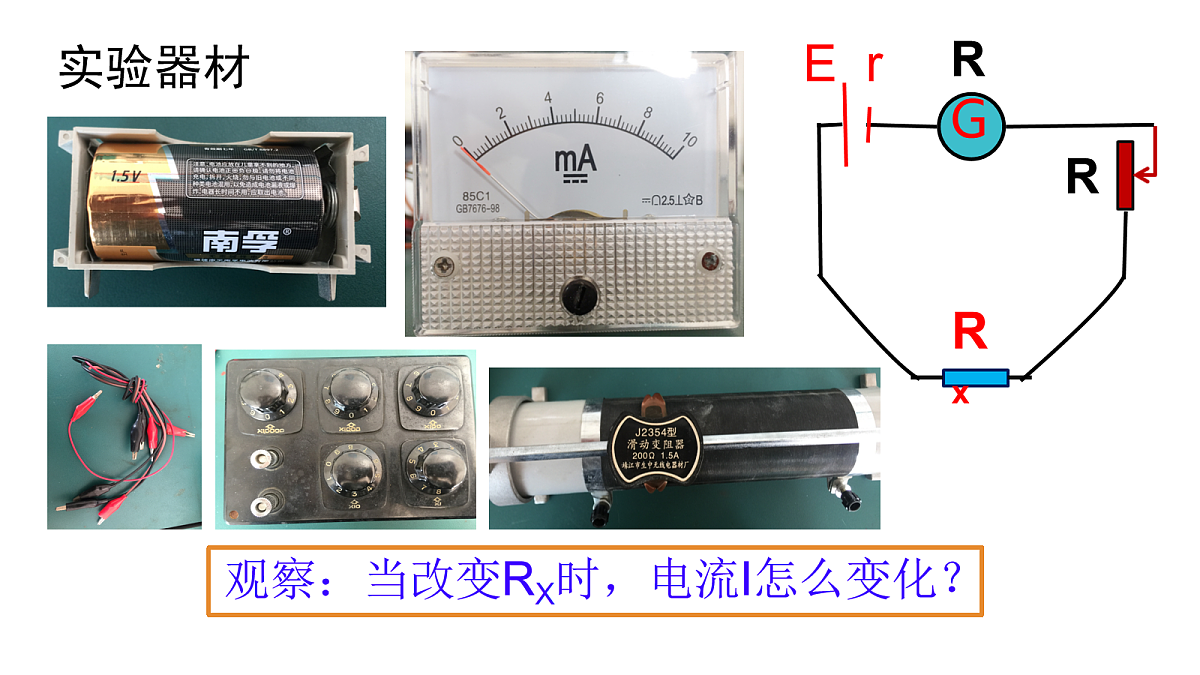

例、如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。
(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?
(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?
(3)调到满偏后保持R1的值不变,如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?
1.电阻挡的内部电路：
红表笔插入“+”插孔，但与内部电源的负极相连。
2.电阻挡的工作原理：
由上式可知Rx取某一值时，总有一个I值与之对应，因此电流I的大小就可以表示Rx 的大小。
注意：欧姆表的红表笔为正接线柱，跟表内电池的负极相连；黑表笔为负接线柱，跟表内电池的正极相连。
(1)零刻度在右边，左边为无限大。
(2)刻度不均匀,左密、右疏。
特点：电流均从红表笔流入多用电表！
直流电流、电压表刻度盘
注意：测电压､电流时，则应使指针偏角尽可能大，这样相对误差较小。
1、测量直流电压（电流）
(1)将电表并联（串联）在待测电路两端。
(2)量程应大于待测电压（电流）的估值。
(3)电流从红表笔进入，黑表笔流出。
(4)读数时要选准刻度线和刻度数。
(5)读数后乘以相应的倍率。
用螺丝刀旋动机械调零旋钮让指针指到左侧零刻度处。
选择电阻档合适的倍率，以使指针指在中央刻度位置左右。
旋动欧姆调零旋钮让指针指到右侧电阻零刻度处。
指针原始读数乘以相应的倍率。
测量结束后将开关打到OFF档或交流电压最高档。
（1）待测电阻要跟别的元件和电源断开。
（2）每次换档要重新欧姆调零。
例2、用如图4所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列 步骤完成电阻测量． (1)旋动部件________，使指针对准电流的“0”刻线． (2)将K旋转到欧姆挡“×100”的位置． (3)将插入“＋”、“－”插孔的两表笔短接， 旋动部件_______，使指针对准电阻的________ (选填“0”刻线或“∞”刻线)． (4)将两表笔分别与待测电阻相接，发现指针偏转角 度过小．为了得到比较准确的测量结果，请从下 列选项中挑出合理的步骤，并按________的顺序 进行操作，再完成读数测量． A．将K旋转到电阻挡“×1k”的位置； B．将K旋转到电阻挡“×10”的位置； C．将两表笔的金属部分分别与被测电阻的两根引线相接； D．将两表笔短接，旋动合适部件，对电表进行校准
例2、如图所示为多用电表的刻度盘．若选用倍率为“×100”的欧姆挡测电阻时，表针 指示如图所示，则： (1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为 2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________ (选填“×10”、“×100”或“×1k”)． (2)用此多用电表进行测量，当选用量程为50mA的直流电流挡测量电流时，表针指 于图示位置，则所测电流为________mA；当选用量程为250mA的直流电流挡测 量电流时，表针指于图示位置，则所测电流为________mA. (3)当选用量程为10V的直流电压挡测量直流电压时，表针也指于图示位置，则所 测电压为________V.
例3、某同学用多用电表测量二极管的反 向电阻．完成下列测量步骤： (1)检查多用电表的机械零点． (2)将红、黑表笔分别插入正、负插 孔，将选择开关拨至欧姆挡适当 的量程处． (3)将红、黑表笔________，进行欧 姆调零． (4)测反向电阻时，将________表笔 接二极管正极，将________表笔 接二极管负极，读出电表示数． (5)测量完成后，将选择开关旋转 到________位置．
四、用万用表测二极管正方向电阻
五、使用多用电表探测黑箱元件
用直流电压挡测各对接点间的电压，若任意一组接点间均无电压，则说明黑箱内没有电源；反之则有电源存在。
用电阻档测各对接点间电阻，若正向电阻很小，而反向电阻很大，则对接点间存在二极管。
用电阻档测各对接点间的电阻，正反向阻值不变则为定值电阻。
例4、用多用电表探测图所示的黑箱发现：用直流电压挡测量，E、G两点间和F、G两点 间均有电压，E、F两点间无电压；用欧姆表测量，黑表笔(与电表内部电源的正极 相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值 很大．那么该黑箱内元件的接法可能是下列选项中的(　　)
例5、如图所示A、B、C为黑箱上的三个接点，已知任意两个接点间最多接两个元件，可 能的元件有电池、电阻和二极管．用多用电表判断黑箱内有无电池，操作方法 是：用多用电表的________挡检测，确定黑箱内没有电池．用多用电表的欧姆挡 测量各接点的电阻，其结果如下： (1)黑表笔接B点、红表笔接C点时阻值很小，反接时阻值很大； (2)A、B间正、反接时阻值均为R； (3)黑表笔接A点、红表笔接C点时阻值比AB间阻值R略大，反接时阻值很大． 请在图中画出黑箱内一种可能的电路．
