高中物理人教版 (2019)必修 第三册5 实验：练习使用多用电表导学案及答案
展开
这是一份高中物理人教版 (2019)必修 第三册5 实验：练习使用多用电表导学案及答案，共17页。
知识点一 认识多用电表
1.多用电表的用途：共用一个表头，可以分别测量电压、电流和电阻等物理量。
2.外形构造
如图所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用时，应把选择开关旋转到OFF挡或交流电压最高挡。
3.多用电表中电流的流向：红表笔接“＋”插孔，黑表笔接“－”插孔。
(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出电表。
(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍然是“红进、黑出”。
(3)使用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍然是“红进、黑出”。

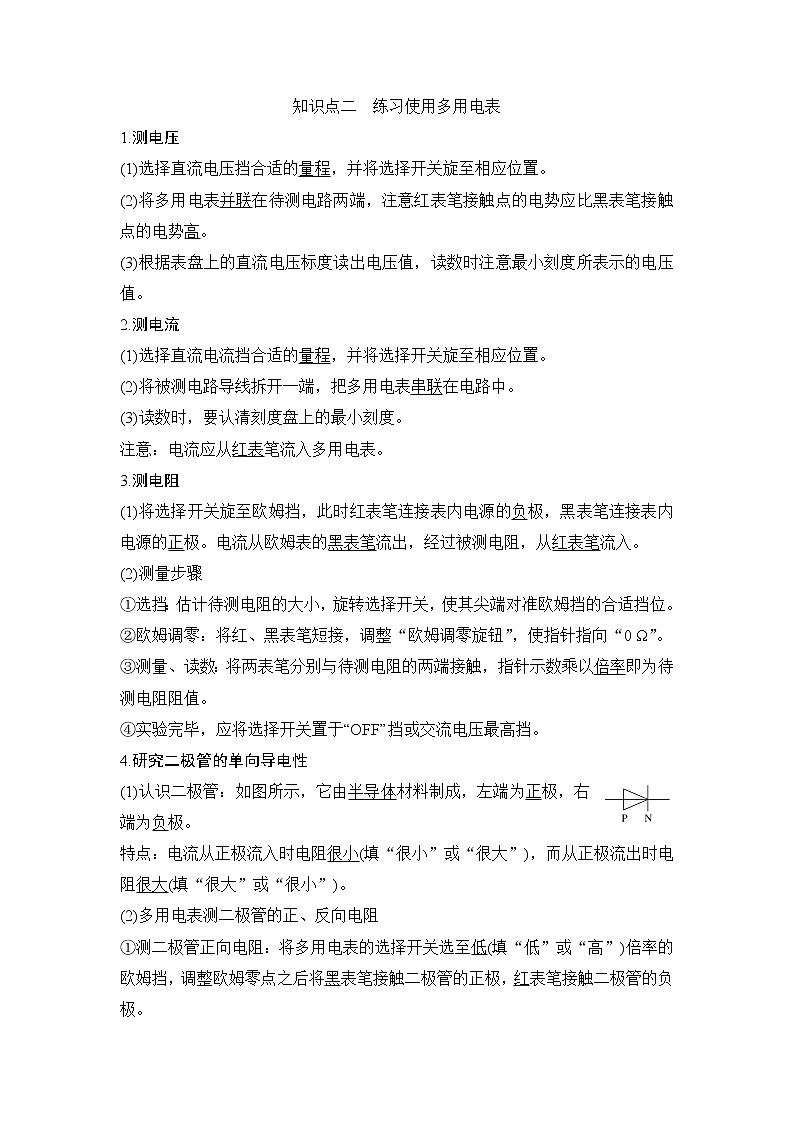

知识点二 练习使用多用电表
1.测电压
(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置。
(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。
(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值。
2.测电流
(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置。
(2)将被测电路导线拆开一端，把多用电表串联在电路中。
(3)读数时，要认清刻度盘上的最小刻度。
注意：电流应从红表笔流入多用电表。
3.测电阻
(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入。
(2)测量步骤
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。
②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”。
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值。
④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
4.研究二极管的单向导电性
(1)认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极。
特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)。
(2)多用电表测二极管的正、反向电阻
①测二极管正向电阻：将多用电表的选择开关选至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极。
②测二极管反向电阻：将多用电表的选择开关选至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极。
温馨提示

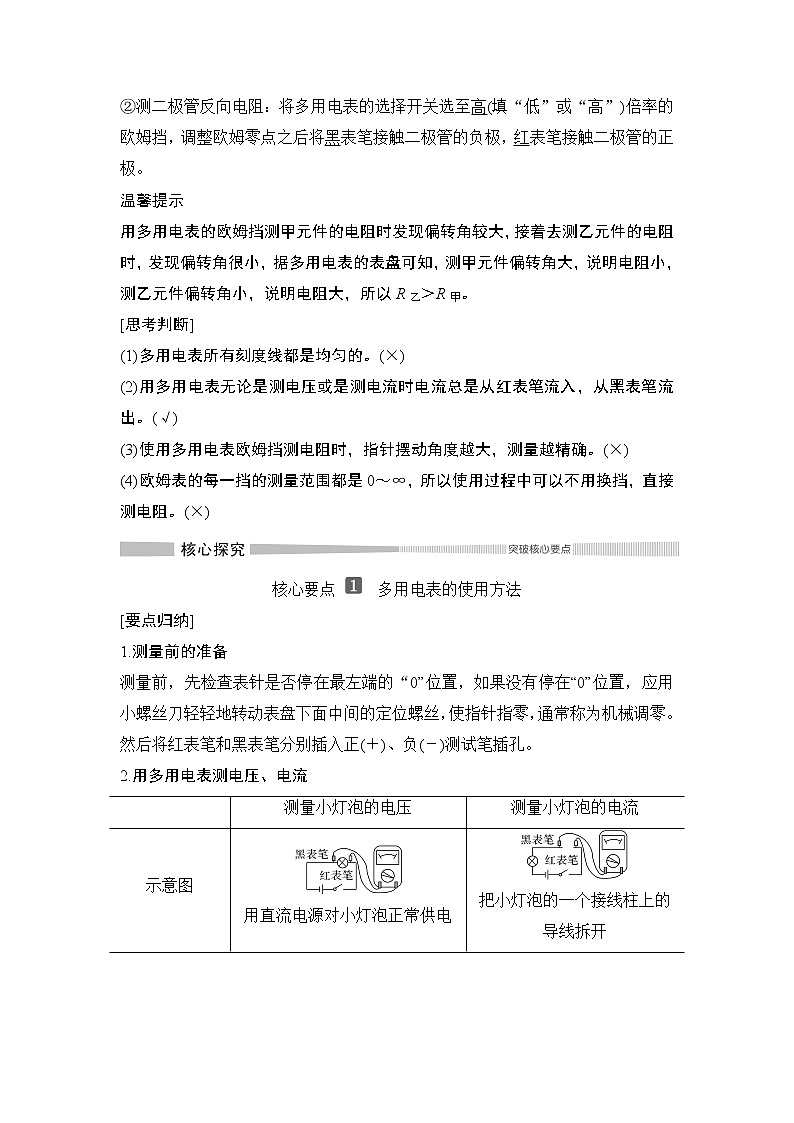

用多用电表的欧姆挡测甲元件的电阻时发现偏转角较大，接着去测乙元件的电阻时，发现偏转角很小，据多用电表的表盘可知，测甲元件偏转角大，说明电阻小，测乙元件偏转角小，说明电阻大，所以R乙＞R甲。
[思考判断]
(1)多用电表所有刻度线都是均匀的。(×)
(2)用多用电表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流出。(√)
(3)使用多用电表欧姆挡测电阻时，指针摆动角度越大，测量越精确。(×)
(4)欧姆表的每一挡的测量范围都是0～∞，所以使用过程中可以不用换挡，直接测电阻。(×)
核心要点 多用电表的使用方法
[要点归纳]
1.测量前的准备
测量前，先检查表针是否停在最左端的“0”位置，如果没有停在“0”位置，应用小螺丝刀轻轻地转动表盘下面中间的定位螺丝，使指针指零，通常称为机械调零。然后将红表笔和黑表笔分别插入正(＋)、负(－)测试笔插孔。
2.用多用电表测电压、电流
3.测量电阻的操作步骤
(1)选挡：把选择开关旋到欧姆挡上，并根据估测电阻的大小，选择好选择开关的倍率挡位。
(2)调零：把两只表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上。(注意：电阻挡的零位在刻度的右端)
(3)测量：把被测电阻接到红、黑表笔之间，观察指针的示数。若指针偏转角度太大(太小)说明所选欧姆挡倍率太大(太小)，应换挡重测直到指针指在表盘中间附近为止。
(4)读数：读出表盘上指针所指的数值，再乘以倍率即为待测电阻的阻值。
(5)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。如果欧姆表长期不用，应取出表内的电池。
4.注意事项
(1)使用前要机械调零。
(2)电流都是从红表笔流入，从黑表笔流出。
(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数。
(4)测电阻时注意
①测电阻必须把待测电阻隔离。
②牢记两个调零过程，切记换挡需进行欧姆调零。
③合理选择倍率挡位，使指针尽可能指在中值附近。
④读数时应乘以相应的倍率。
⑤欧姆表的表盘刻度不均匀，一般不估读。
⑥电池用旧后，致使电阻测量值偏大，造成误差，要及时更换电池。
(5)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡。
[试题案例]
[例1] 在练习使用多用电表的实验中：
(1)某同学连接的电路如图所示。
①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的阻值；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
(2)在使用多用电表的欧姆挡测量电阻时，若________。
A.双手捏住两表笔金属杆，测量值将偏大
B.测量时发现指针向左偏离中央刻度过大，则必须增大倍率，重新调零后再进行测量
C.选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
解析 (1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流。
②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2的串联总电阻。
③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压。
(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B正确；选择开关对应“×10”倍率，指针位于20与30正中间时，测量值应小于250 Ω，C错误。
答案 (1)①R1 ②R1和R2串联 ③R2 (2)B
[针对训练1] 参考多用电表面板完成下列填空：用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联接到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联。测直流电压和电流时，都必须把红表笔接在电势________处，即电流从________表笔流进多用电表。
解析 用多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中；测电压时，把选择开关置于标有“V”处，且并联于被测电路两端，因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入多用电表。
答案 mA 串 V 并 高 红
核心要点 多用电表的读数
[要点归纳]
1.读数时要注意读表盘上的哪条刻度线
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线。
2.电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数。
[试题案例]
[例2] 如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为__________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA。
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V。
解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡。
(2)选50 mA电流挡，则每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为eq \f(1,10)估读)，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA(此时为eq \f(1,5)估读)，指针对应的读数为154 mA。
(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为eq \f(1,2)估读)，指针对应的读数为6.2 V。
答案 (1)1.5×103 ×1 k (2)30.8(30.7～30.9都正确) 154 (3)6.2
[针对训练2] 如图为一正在测量中的多用电表表盘。
(1)如果是用“×10”挡测量电阻，则读数为________Ω。
(2)如果是用直流10 mA挡测量电流，则读数为______mA。
(3)如果是用直流5 V挡测量电压，则读数为________V。
解析 用多用电表测电流或电压时，只要根据旋钮所指示的量程看相对应的刻度弧线，根据读数规则，直接读出指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡位倍率，才是电阻的测量值。
(1)因为选的是“×10”挡，所以读数为6×10 Ω＝60 Ω。
(2)因为用直流10 mA挡测电流，所以对应下面10 mA挡读数为7.2 mA(注意从直流刻度区读)。
(3)用直流5 V挡测时，电压为3.60 V。
答案 (1)60 (2)7.2 (3)3.60
核心要点 测量二极管的正、反向电阻
[试题案例]
[例3] 某同学用多用电表测量二极管的反向电阻。完成下列测量步骤：
(1)检查多用电表的机械零点。
(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的倍率处。
(3)将红、黑表笔________，进行欧姆调零。
(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数。
(5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择倍率，并重复步骤(3)、(4)。
(6)测量完成后，将选择开关旋转到________________位置。
答案 (3)短接 (4)红 黑 (5)中央 (6)“OFF”挡或交流电压最高挡
[针对训练3] 用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图中的①、②、③所示。由图可知，图________中的二极管是好的，该二极管的正极是________端。
解析 二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于使用多用电表欧姆挡时，电流由黑表笔流出，红表笔流入，故可知电流由a流向b时二极管的电阻很小，故二极管的正极是a端。
答案 ② a
1.(多用电表的使用)(多选)结合下图，关于多用电表的使用，下列说法正确的有( )
A.甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确
B.甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误
C.乙图中用多用电表电阻挡测量的是二极管的正向电阻
D.乙图中用多用电表电阻挡测量的是二极管的反向电阻
解析 题图甲中用多用电表直流电压挡测量的是小灯泡两端的电压，电流应从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确；电流从黑表笔流出，从红表笔流入，所以题图乙中用多用电表电阻挡测量的是二极管的正向电阻，故C正确，D错误。
答案 BC
2.(多用电表的读数)如图所示，一多用电表的选择开关指在电阻“×10”挡，此时的测量值为________；选择开关指在直流250 V电压挡，此时的测量值为________，选择开关指在直流10 V电压挡，测量值应该为________，选择开关指在直流100 mA电流挡，测量值应该为________。
答案 40 Ω 200 V 8.0 V 80 mA
3.(欧姆表的使用和读数)小明用多用电表测某一电阻，他选择欧姆挡“×100”，用正确的操作步骤测量时，发现指针位置如图中虚线所示。
(1)为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：
A.将选择开关转至________(填“×1”“×10”或“×1 k”)挡；
B.将红、黑表笔短接，进行________(填“欧姆调零”或“机械调零”)。
(2)重新测量后，刻度盘上的指针位置如图中实线所示，则测量结果是________Ω。
答案 (1)×10 欧姆调零 (2)130
4.(多用电表的使用)多用电表是实验室和实际生产中常用的仪器。使用多用电表进行了两次测量，指针所指的位置分别如图a、b所示。若选择开关处在“×10 Ω”的电阻挡时指针位于a，则被测电阻的阻值是________Ω；若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是________V。
解析 由题图知若选择开关处在“×10 Ω”的电阻挡时指针位于a，读数时要读最上方的刻度盘，被测电阻的阻值是50×10 Ω＝500 Ω；若选择开关处在“直流电压2.5 V”挡时指针位于b，读数时要读中间的刻度盘，所以被测电压是2.00 V。
答案 500 2.00
基础过关
1.(多选)关于多用电表，下列说法正确的是( )
A.多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B.用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势
C.多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D.用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
解析 多用电表内只有一个表头，所以A选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出。其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的。
答案 AD
2.(多选)关于多用电表上的欧姆刻度线，下列说法中正确的是( )
A.零欧姆刻度线与零电流刻度线重合
B.零欧姆刻度线与电流表满偏刻度线重合
C.欧姆刻度线是不均匀的，欧姆值越大，刻度线越密
D.欧姆刻度线是不均匀的，欧姆值越小，刻度线越密
解析 因为多用电表在不使用时，指针指在电流表的零刻度线上，但是此时欧姆表的两个表笔并没有接触，表笔之间的电阻无穷大，所以电流表的零刻度线对应的是欧姆表的无穷大刻度线。当电流表最大即处于满偏刻度上时，对应的电阻最小，所以零欧姆刻度线与电流表的满偏刻度线重合，选项A错误，B正确；从欧姆表的刻度盘上得知欧姆表的刻度是不均匀的，欧姆值越大，刻度线越密，选项C正确，D错误。
答案 BC
3.在使用多用电表测电阻时，以下说法正确的是( )
A.使用前检查指针是否指在电阻挡的“∞”处
B.每换一次挡位，都必须重新进行电阻挡调零
C.在外电路中，电流从黑表笔流经被测电阻到红表笔
D.测量时，若指针偏角较小，应换倍率较小的挡位来测量
解析 指针偏角小，示数大，应换用倍率大的挡位重新测量，故D错误。
答案 ABC
4.甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是( )
A.甲选挡错误，而操作正确
B.乙选挡正确，而操作错误
C.甲选挡错误，操作也错误
D.乙选挡错误，而操作正确
解析 在使用多用电表的电阻挡时一定要先进行电阻挡调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位。
答案 D
5.(多选)在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，正确的判断和做法是( )
A.这个电阻阻值较小
B.为了把电阻测得更准确一些，应换用“×1”挡，并重新进行欧姆调零后再测量
C.为了把电阻测得更准确一些，应换用“×1 k”挡，重新测量
D.换挡之后不需要欧姆调零，可直接测量
解析 因为欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，说明电阻阻值较小，为了准确测量，应换用小挡位，故A、B正确。
答案 AB
6.如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线是好的。为了查出断导线，某同学想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数。在下列选项中，挡位选用符合操作规程的是( )
A.直流10 V挡 B.直流0.5 A挡
C.直流2.5 V挡 D.欧姆挡
解析 因为被检测的电路为含电源电路，所以选用欧姆挡一定不可。由于电路中电源提供的电压为6 V，所以选用直流2.5 V挡也不安全。估测电路中电流，最大值可能为Im＝eq \f(E,R2)＝eq \f(6,5) A＝1.2 A，所以选用直流0.5 A挡也不对，只有选用直流10 V挡。
答案 A
7.用多用电表欧姆挡测阻值约为80 Ω的电阻R1及阻值约为30 kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A.旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B.旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C.旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D.旋动选择开关，使其尖端对准欧姆挡“×1 k”的位置；
E.旋动选择开关，使其尖端对准“OFF”的位置；
F.将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G.将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H.调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I.将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是_________________________________。
解析 用多用电表测电阻的一般步骤为：调机械零点→选挡→调欧姆零点→测量→断开→将选择开关置“OFF”挡或交变电压最高挡。注意每换一个挡位，需重新调欧姆零点。选挡的原则是使在测电阻时指针尽量指在表盘中央部分，一般应使指针指在满偏的eq \f(1,3)～eq \f(2,3)之间，即2R中～eq \f(1,2)R中之间。例如题图中表盘中央位置的刻度为150，若选“×10”挡，则R中＝1 500 Ω，测量范围为750 Ω～3 kΩ为佳。
答案 HAIFCIGE
8.用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示，若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。
解析 直流电流100 mA挡，读第二行刻度“0～10”一排，最小分度值为2 mA，估读到1 mA就可以了，读数为20 mA；直流电压2.5 V挡，读第二行刻度“0～250”一排，最小分度值为0.05 V，估读到0.01 V就可以了，读数为0.50 V；电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.0”乘以倍率“100”。
答案 20 0.50 300
9.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数和测量。
A.将K旋转到电阻挡“×1 k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔的金属部分分别与被测电阻的两根引线相接
D.将两表笔短接，旋动合适部件，对电表进行校准
解析 多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心转动调零螺丝S，使指针对准电流的“0”刻线。然后转动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使指针对准满偏刻度(即电阻的“0”刻线)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值。若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，从“×100”挡位更换到“×1 k”的挡位。
答案 (1)S (3)T 0刻线 (4)ADC
10.如图所示为一正在测量中的多用电表表盘。使用时红表笔插入多用表的正(＋)插孔，则：
(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表。
(2)如果是用直流10 V挡测量电压，则读数为________V。
(3)如果是用“×1”挡测量电阻，则读数为________Ω。
(4)如果是用直流5 mA挡测量电流，则读数为______mA。
解析 (1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的。
(2)用直流10 V挡测电压时，第2行刻度每1大格的电压是2 V，每1小格的电压是0.2 V，指针指在第3大格的第3小格位置，读数为6.6 V。
(3)用“×1”欧姆挡测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0 Ω。
(4)用直流5 mA挡测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1 mA，每小格的电流是0.1 mA，所以读数为3.30 mA。
答案 (1)红 黑 红 (2)6.6 (3)8.0 (4)3.30
能力提升
11.在商店选购一个10 μF电容器，在只有一台多用电表的情况下，为了挑选一个优质产品，应选用________量程：①直流电压挡；②直流电流挡；③欧姆挡；④交流电压挡。选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该________：⑤不偏转；⑥偏转至最右边；⑦偏转至中值；⑧偏转一下又返回最左边。正确的选项是( )
A.①⑤ B.①⑥ C.③⑤ D.③⑧
解析 若用电压、电流挡，则因无电源无法检测，故要用欧姆挡，刚接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边。
答案 D
12.(2018·4月浙江选考)(1)小明用多用电表测量一小段2B铅笔芯的电阻Rx，正确的操作顺序是________(填字母)；
A.把选择开关旋转到交流电压最高挡
B.调节欧姆调零旋钮使指针指到欧姆零点
C.把红、黑表笔分别接在Rx两端，然后读数
D.把选择开关旋转到合适的挡位，将红、黑表笔接触
E.把红、黑表笔分别插入多用电表“＋”“－”插孔，用螺丝刀调节指针定位螺丝，使指针指0
(2)小明正确操作后，多用电表的指针位置如图所示，则Rx＝________ Ω；
(3)小张认为用多用电表测量小电阻误差太大，采用伏安法测量。
现有实验器材如下：电源(电动势3 V，内阻可忽略)，
电压表(量程3 V，内阻约3 kΩ)，
多用电表(2.5 mA挡、25 mA挡和250 mA挡，对应的内阻约40 Ω、4 Ω和0.4 Ω)，
滑动变阻器RP(0～10 Ω)，
定值电阻R0(阻值10 Ω)，
开关及导线若干。
测量铅笔芯的电阻Rx，下列电路图中最合适的是________(填字母)，多用电表选择开关应置于________挡。
解析 (1)多用电表应先进行机械调零，再进行欧姆调零，用完电表后再把电表挡位调整到交流电压最高挡或者OFF挡，机械调零E，欧姆调零的步骤是DB，测电阻C，最后是A，所以答案是EDBCA。
(2)所选挡位为×1，最小精度是0.2 Ω，所以只能读到小数点后一位，答案为2.9 Ω。
(3)电压表量程3 V，电源电动势3 V，C不能使电压表发生明显偏转，故错误；剩下的A、B、D中，被测总电阻是13 Ω左右，最大电流大概在230 mA左右，所以选择电表量程250 mA，由电表内阻计算可知，属于小电阻，所以采用电流表外接法，A错误；D选项电压表两端测得的电压，不会随着滑动变阻器阻值的变化而变化，故错误。综上电路图应选B。
答案 (1)EDBCA (2)2.9 (3)B 250 mA核心素养
物理观念
科学思维
科学探究
认识多用电表；知道多用电表的测量功能。
1.归纳出多用电表的使用方法及注意事项。
2.归纳出判断测电流、电压和电阻时流过多用电表电流方向的方法。
3.根据二极管的正、反向电阻会判断二极管的正、负极。
1.学会用多用电表测量电压、电流和定值电阻。
2.学会用多用电表测量二极管的正、反向电阻。
3.学会用多用电表判断电路故障。
测量小灯泡的电压
测量小灯泡的电流
示意图
用直流电源对小灯泡正常供电
把小灯泡的一个接线柱上的导线拆开
步骤
(1)将多用电表的选择开关旋至直流电压挡，其量程应大于小灯泡两端电压的估计值
(2)用两表笔分别接触灯泡两端的接线柱，注意红表笔接触点的电势应比黑表笔的高
(3)根据表盘上相关量程的直流电压标度读数
(1)将多用电表的选择开关旋至直流电流挡，其量程应大于通过灯泡电流的估计值
(2)把多用电表串联在刚才拆开的电路中，注意电流应从红表笔流入电表
(3)闭合开关，根据表盘上相应量程的直流电流标度读数
指针位置
选择开关所处挡位
读数
a
直流电流100 mA
________mA
直流电压2.5 V
________V
b
电阻×100
________Ω
知识点一 认识多用电表
1.多用电表的用途：共用一个表头，可以分别测量电压、电流和电阻等物理量。
2.外形构造
如图所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用时，应把选择开关旋转到OFF挡或交流电压最高挡。
3.多用电表中电流的流向：红表笔接“＋”插孔，黑表笔接“－”插孔。
(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出电表。
(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍然是“红进、黑出”。
(3)使用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍然是“红进、黑出”。
知识点二 练习使用多用电表
1.测电压
(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置。
(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。
(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值。
2.测电流
(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置。
(2)将被测电路导线拆开一端，把多用电表串联在电路中。
(3)读数时，要认清刻度盘上的最小刻度。
注意：电流应从红表笔流入多用电表。
3.测电阻
(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入。
(2)测量步骤
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。
②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”。
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值。
④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
4.研究二极管的单向导电性
(1)认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极。
特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)。
(2)多用电表测二极管的正、反向电阻
①测二极管正向电阻：将多用电表的选择开关选至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极。
②测二极管反向电阻：将多用电表的选择开关选至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极。
温馨提示
用多用电表的欧姆挡测甲元件的电阻时发现偏转角较大，接着去测乙元件的电阻时，发现偏转角很小，据多用电表的表盘可知，测甲元件偏转角大，说明电阻小，测乙元件偏转角小，说明电阻大，所以R乙＞R甲。
[思考判断]
(1)多用电表所有刻度线都是均匀的。(×)
(2)用多用电表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流出。(√)
(3)使用多用电表欧姆挡测电阻时，指针摆动角度越大，测量越精确。(×)
(4)欧姆表的每一挡的测量范围都是0～∞，所以使用过程中可以不用换挡，直接测电阻。(×)
核心要点 多用电表的使用方法
[要点归纳]
1.测量前的准备
测量前，先检查表针是否停在最左端的“0”位置，如果没有停在“0”位置，应用小螺丝刀轻轻地转动表盘下面中间的定位螺丝，使指针指零，通常称为机械调零。然后将红表笔和黑表笔分别插入正(＋)、负(－)测试笔插孔。
2.用多用电表测电压、电流
3.测量电阻的操作步骤
(1)选挡：把选择开关旋到欧姆挡上，并根据估测电阻的大小，选择好选择开关的倍率挡位。
(2)调零：把两只表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上。(注意：电阻挡的零位在刻度的右端)
(3)测量：把被测电阻接到红、黑表笔之间，观察指针的示数。若指针偏转角度太大(太小)说明所选欧姆挡倍率太大(太小)，应换挡重测直到指针指在表盘中间附近为止。
(4)读数：读出表盘上指针所指的数值，再乘以倍率即为待测电阻的阻值。
(5)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。如果欧姆表长期不用，应取出表内的电池。
4.注意事项
(1)使用前要机械调零。
(2)电流都是从红表笔流入，从黑表笔流出。
(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数。
(4)测电阻时注意
①测电阻必须把待测电阻隔离。
②牢记两个调零过程，切记换挡需进行欧姆调零。
③合理选择倍率挡位，使指针尽可能指在中值附近。
④读数时应乘以相应的倍率。
⑤欧姆表的表盘刻度不均匀，一般不估读。
⑥电池用旧后，致使电阻测量值偏大，造成误差，要及时更换电池。
(5)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡。
[试题案例]
[例1] 在练习使用多用电表的实验中：
(1)某同学连接的电路如图所示。
①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的阻值；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
(2)在使用多用电表的欧姆挡测量电阻时，若________。
A.双手捏住两表笔金属杆，测量值将偏大
B.测量时发现指针向左偏离中央刻度过大，则必须增大倍率，重新调零后再进行测量
C.选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
解析 (1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流。
②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2的串联总电阻。
③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压。
(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B正确；选择开关对应“×10”倍率，指针位于20与30正中间时，测量值应小于250 Ω，C错误。
答案 (1)①R1 ②R1和R2串联 ③R2 (2)B
[针对训练1] 参考多用电表面板完成下列填空：用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联接到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联。测直流电压和电流时，都必须把红表笔接在电势________处，即电流从________表笔流进多用电表。
解析 用多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中；测电压时，把选择开关置于标有“V”处，且并联于被测电路两端，因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入多用电表。
答案 mA 串 V 并 高 红
核心要点 多用电表的读数
[要点归纳]
1.读数时要注意读表盘上的哪条刻度线
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线。
2.电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数。
[试题案例]
[例2] 如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为__________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA。
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V。
解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡。
(2)选50 mA电流挡，则每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为eq \f(1,10)估读)，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA(此时为eq \f(1,5)估读)，指针对应的读数为154 mA。
(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为eq \f(1,2)估读)，指针对应的读数为6.2 V。
答案 (1)1.5×103 ×1 k (2)30.8(30.7～30.9都正确) 154 (3)6.2
[针对训练2] 如图为一正在测量中的多用电表表盘。
(1)如果是用“×10”挡测量电阻，则读数为________Ω。
(2)如果是用直流10 mA挡测量电流，则读数为______mA。
(3)如果是用直流5 V挡测量电压，则读数为________V。
解析 用多用电表测电流或电压时，只要根据旋钮所指示的量程看相对应的刻度弧线，根据读数规则，直接读出指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡位倍率，才是电阻的测量值。
(1)因为选的是“×10”挡，所以读数为6×10 Ω＝60 Ω。
(2)因为用直流10 mA挡测电流，所以对应下面10 mA挡读数为7.2 mA(注意从直流刻度区读)。
(3)用直流5 V挡测时，电压为3.60 V。
答案 (1)60 (2)7.2 (3)3.60
核心要点 测量二极管的正、反向电阻
[试题案例]
[例3] 某同学用多用电表测量二极管的反向电阻。完成下列测量步骤：
(1)检查多用电表的机械零点。
(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的倍率处。
(3)将红、黑表笔________，进行欧姆调零。
(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数。
(5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择倍率，并重复步骤(3)、(4)。
(6)测量完成后，将选择开关旋转到________________位置。
答案 (3)短接 (4)红 黑 (5)中央 (6)“OFF”挡或交流电压最高挡
[针对训练3] 用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图中的①、②、③所示。由图可知，图________中的二极管是好的，该二极管的正极是________端。
解析 二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于使用多用电表欧姆挡时，电流由黑表笔流出，红表笔流入，故可知电流由a流向b时二极管的电阻很小，故二极管的正极是a端。
答案 ② a
1.(多用电表的使用)(多选)结合下图，关于多用电表的使用，下列说法正确的有( )
A.甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确
B.甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误
C.乙图中用多用电表电阻挡测量的是二极管的正向电阻
D.乙图中用多用电表电阻挡测量的是二极管的反向电阻
解析 题图甲中用多用电表直流电压挡测量的是小灯泡两端的电压，电流应从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确；电流从黑表笔流出，从红表笔流入，所以题图乙中用多用电表电阻挡测量的是二极管的正向电阻，故C正确，D错误。
答案 BC
2.(多用电表的读数)如图所示，一多用电表的选择开关指在电阻“×10”挡，此时的测量值为________；选择开关指在直流250 V电压挡，此时的测量值为________，选择开关指在直流10 V电压挡，测量值应该为________，选择开关指在直流100 mA电流挡，测量值应该为________。
答案 40 Ω 200 V 8.0 V 80 mA
3.(欧姆表的使用和读数)小明用多用电表测某一电阻，他选择欧姆挡“×100”，用正确的操作步骤测量时，发现指针位置如图中虚线所示。
(1)为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：
A.将选择开关转至________(填“×1”“×10”或“×1 k”)挡；
B.将红、黑表笔短接，进行________(填“欧姆调零”或“机械调零”)。
(2)重新测量后，刻度盘上的指针位置如图中实线所示，则测量结果是________Ω。
答案 (1)×10 欧姆调零 (2)130
4.(多用电表的使用)多用电表是实验室和实际生产中常用的仪器。使用多用电表进行了两次测量，指针所指的位置分别如图a、b所示。若选择开关处在“×10 Ω”的电阻挡时指针位于a，则被测电阻的阻值是________Ω；若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是________V。
解析 由题图知若选择开关处在“×10 Ω”的电阻挡时指针位于a，读数时要读最上方的刻度盘，被测电阻的阻值是50×10 Ω＝500 Ω；若选择开关处在“直流电压2.5 V”挡时指针位于b，读数时要读中间的刻度盘，所以被测电压是2.00 V。
答案 500 2.00
基础过关
1.(多选)关于多用电表，下列说法正确的是( )
A.多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B.用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势
C.多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D.用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
解析 多用电表内只有一个表头，所以A选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出。其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的。
答案 AD
2.(多选)关于多用电表上的欧姆刻度线，下列说法中正确的是( )
A.零欧姆刻度线与零电流刻度线重合
B.零欧姆刻度线与电流表满偏刻度线重合
C.欧姆刻度线是不均匀的，欧姆值越大，刻度线越密
D.欧姆刻度线是不均匀的，欧姆值越小，刻度线越密
解析 因为多用电表在不使用时，指针指在电流表的零刻度线上，但是此时欧姆表的两个表笔并没有接触，表笔之间的电阻无穷大，所以电流表的零刻度线对应的是欧姆表的无穷大刻度线。当电流表最大即处于满偏刻度上时，对应的电阻最小，所以零欧姆刻度线与电流表的满偏刻度线重合，选项A错误，B正确；从欧姆表的刻度盘上得知欧姆表的刻度是不均匀的，欧姆值越大，刻度线越密，选项C正确，D错误。
答案 BC
3.在使用多用电表测电阻时，以下说法正确的是( )
A.使用前检查指针是否指在电阻挡的“∞”处
B.每换一次挡位，都必须重新进行电阻挡调零
C.在外电路中，电流从黑表笔流经被测电阻到红表笔
D.测量时，若指针偏角较小，应换倍率较小的挡位来测量
解析 指针偏角小，示数大，应换用倍率大的挡位重新测量，故D错误。
答案 ABC
4.甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是( )
A.甲选挡错误，而操作正确
B.乙选挡正确，而操作错误
C.甲选挡错误，操作也错误
D.乙选挡错误，而操作正确
解析 在使用多用电表的电阻挡时一定要先进行电阻挡调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位。
答案 D
5.(多选)在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，正确的判断和做法是( )
A.这个电阻阻值较小
B.为了把电阻测得更准确一些，应换用“×1”挡，并重新进行欧姆调零后再测量
C.为了把电阻测得更准确一些，应换用“×1 k”挡，重新测量
D.换挡之后不需要欧姆调零，可直接测量
解析 因为欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，说明电阻阻值较小，为了准确测量，应换用小挡位，故A、B正确。
答案 AB
6.如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线是好的。为了查出断导线，某同学想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数。在下列选项中，挡位选用符合操作规程的是( )
A.直流10 V挡 B.直流0.5 A挡
C.直流2.5 V挡 D.欧姆挡
解析 因为被检测的电路为含电源电路，所以选用欧姆挡一定不可。由于电路中电源提供的电压为6 V，所以选用直流2.5 V挡也不安全。估测电路中电流，最大值可能为Im＝eq \f(E,R2)＝eq \f(6,5) A＝1.2 A，所以选用直流0.5 A挡也不对，只有选用直流10 V挡。
答案 A
7.用多用电表欧姆挡测阻值约为80 Ω的电阻R1及阻值约为30 kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A.旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B.旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C.旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D.旋动选择开关，使其尖端对准欧姆挡“×1 k”的位置；
E.旋动选择开关，使其尖端对准“OFF”的位置；
F.将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G.将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H.调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I.将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是_________________________________。
解析 用多用电表测电阻的一般步骤为：调机械零点→选挡→调欧姆零点→测量→断开→将选择开关置“OFF”挡或交变电压最高挡。注意每换一个挡位，需重新调欧姆零点。选挡的原则是使在测电阻时指针尽量指在表盘中央部分，一般应使指针指在满偏的eq \f(1,3)～eq \f(2,3)之间，即2R中～eq \f(1,2)R中之间。例如题图中表盘中央位置的刻度为150，若选“×10”挡，则R中＝1 500 Ω，测量范围为750 Ω～3 kΩ为佳。
答案 HAIFCIGE
8.用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示，若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。
解析 直流电流100 mA挡，读第二行刻度“0～10”一排，最小分度值为2 mA，估读到1 mA就可以了，读数为20 mA；直流电压2.5 V挡，读第二行刻度“0～250”一排，最小分度值为0.05 V，估读到0.01 V就可以了，读数为0.50 V；电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.0”乘以倍率“100”。
答案 20 0.50 300
9.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数和测量。
A.将K旋转到电阻挡“×1 k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔的金属部分分别与被测电阻的两根引线相接
D.将两表笔短接，旋动合适部件，对电表进行校准
解析 多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心转动调零螺丝S，使指针对准电流的“0”刻线。然后转动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使指针对准满偏刻度(即电阻的“0”刻线)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值。若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，从“×100”挡位更换到“×1 k”的挡位。
答案 (1)S (3)T 0刻线 (4)ADC
10.如图所示为一正在测量中的多用电表表盘。使用时红表笔插入多用表的正(＋)插孔，则：
(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表。
(2)如果是用直流10 V挡测量电压，则读数为________V。
(3)如果是用“×1”挡测量电阻，则读数为________Ω。
(4)如果是用直流5 mA挡测量电流，则读数为______mA。
解析 (1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的。
(2)用直流10 V挡测电压时，第2行刻度每1大格的电压是2 V，每1小格的电压是0.2 V，指针指在第3大格的第3小格位置，读数为6.6 V。
(3)用“×1”欧姆挡测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0 Ω。
(4)用直流5 mA挡测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1 mA，每小格的电流是0.1 mA，所以读数为3.30 mA。
答案 (1)红 黑 红 (2)6.6 (3)8.0 (4)3.30
能力提升
11.在商店选购一个10 μF电容器，在只有一台多用电表的情况下，为了挑选一个优质产品，应选用________量程：①直流电压挡；②直流电流挡；③欧姆挡；④交流电压挡。选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该________：⑤不偏转；⑥偏转至最右边；⑦偏转至中值；⑧偏转一下又返回最左边。正确的选项是( )
A.①⑤ B.①⑥ C.③⑤ D.③⑧
解析 若用电压、电流挡，则因无电源无法检测，故要用欧姆挡，刚接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边。
答案 D
12.(2018·4月浙江选考)(1)小明用多用电表测量一小段2B铅笔芯的电阻Rx，正确的操作顺序是________(填字母)；
A.把选择开关旋转到交流电压最高挡
B.调节欧姆调零旋钮使指针指到欧姆零点
C.把红、黑表笔分别接在Rx两端，然后读数
D.把选择开关旋转到合适的挡位，将红、黑表笔接触
E.把红、黑表笔分别插入多用电表“＋”“－”插孔，用螺丝刀调节指针定位螺丝，使指针指0
(2)小明正确操作后，多用电表的指针位置如图所示，则Rx＝________ Ω；
(3)小张认为用多用电表测量小电阻误差太大，采用伏安法测量。
现有实验器材如下：电源(电动势3 V，内阻可忽略)，
电压表(量程3 V，内阻约3 kΩ)，
多用电表(2.5 mA挡、25 mA挡和250 mA挡，对应的内阻约40 Ω、4 Ω和0.4 Ω)，
滑动变阻器RP(0～10 Ω)，
定值电阻R0(阻值10 Ω)，
开关及导线若干。
测量铅笔芯的电阻Rx，下列电路图中最合适的是________(填字母)，多用电表选择开关应置于________挡。
解析 (1)多用电表应先进行机械调零，再进行欧姆调零，用完电表后再把电表挡位调整到交流电压最高挡或者OFF挡，机械调零E，欧姆调零的步骤是DB，测电阻C，最后是A，所以答案是EDBCA。
(2)所选挡位为×1，最小精度是0.2 Ω，所以只能读到小数点后一位，答案为2.9 Ω。
(3)电压表量程3 V，电源电动势3 V，C不能使电压表发生明显偏转，故错误；剩下的A、B、D中，被测总电阻是13 Ω左右，最大电流大概在230 mA左右，所以选择电表量程250 mA，由电表内阻计算可知，属于小电阻，所以采用电流表外接法，A错误；D选项电压表两端测得的电压，不会随着滑动变阻器阻值的变化而变化，故错误。综上电路图应选B。
答案 (1)EDBCA (2)2.9 (3)B 250 mA核心素养
物理观念
科学思维
科学探究
认识多用电表；知道多用电表的测量功能。
1.归纳出多用电表的使用方法及注意事项。
2.归纳出判断测电流、电压和电阻时流过多用电表电流方向的方法。
3.根据二极管的正、反向电阻会判断二极管的正、负极。
1.学会用多用电表测量电压、电流和定值电阻。
2.学会用多用电表测量二极管的正、反向电阻。
3.学会用多用电表判断电路故障。
测量小灯泡的电压
测量小灯泡的电流
示意图
用直流电源对小灯泡正常供电
把小灯泡的一个接线柱上的导线拆开
步骤
(1)将多用电表的选择开关旋至直流电压挡，其量程应大于小灯泡两端电压的估计值
(2)用两表笔分别接触灯泡两端的接线柱，注意红表笔接触点的电势应比黑表笔的高
(3)根据表盘上相关量程的直流电压标度读数
(1)将多用电表的选择开关旋至直流电流挡，其量程应大于通过灯泡电流的估计值
(2)把多用电表串联在刚才拆开的电路中，注意电流应从红表笔流入电表
(3)闭合开关，根据表盘上相应量程的直流电流标度读数
指针位置
选择开关所处挡位
读数
a
直流电流100 mA
________mA
直流电压2.5 V
________V
b
电阻×100
________Ω
相关学案
人教版 (2019)必修 第三册5 实验：练习使用多用电表学案及答案： 这是一份人教版 (2019)必修 第三册5 实验：练习使用多用电表学案及答案，共5页。学案主要包含了学习目标，学习重点，学习难点，学习过程等内容，欢迎下载使用。
高考物理一轮复习第8章恒定电流实验11练习使用多用电表学案： 这是一份高考物理一轮复习第8章恒定电流实验11练习使用多用电表学案，共14页。
物理必修 第三册5 实验：练习使用多用电表学案： 这是一份物理必修 第三册5 实验：练习使用多用电表学案，共8页。
