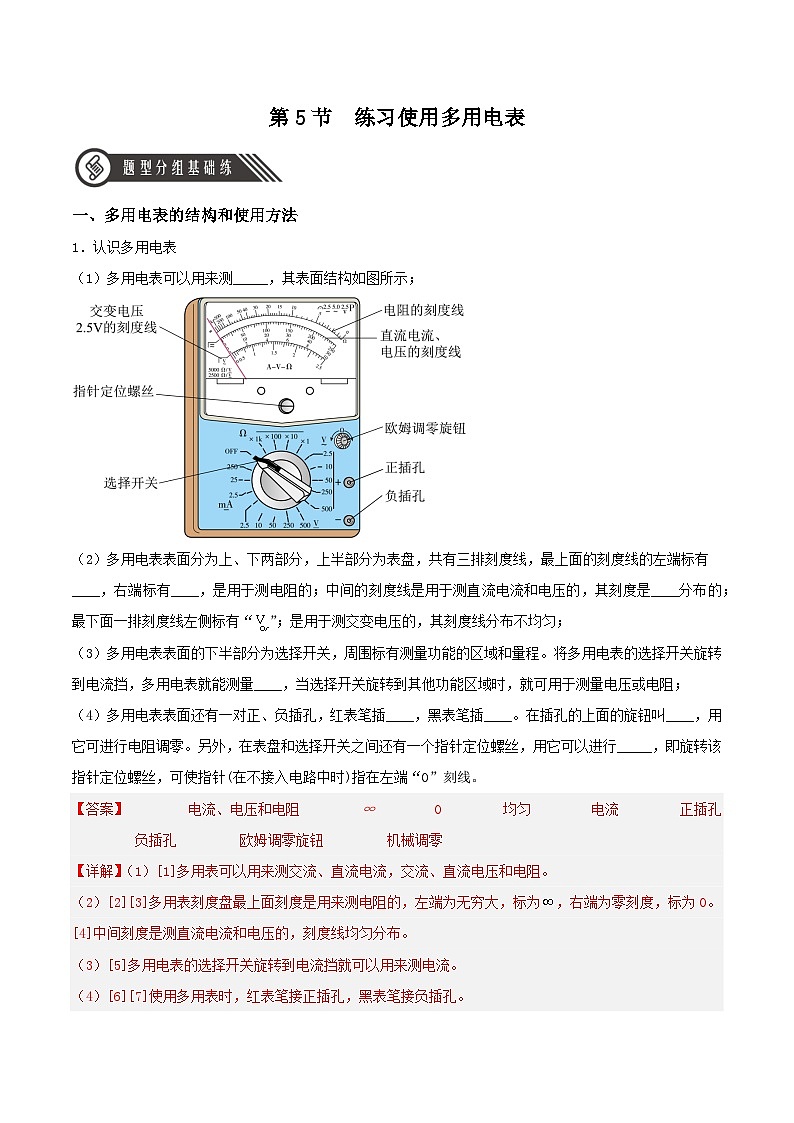

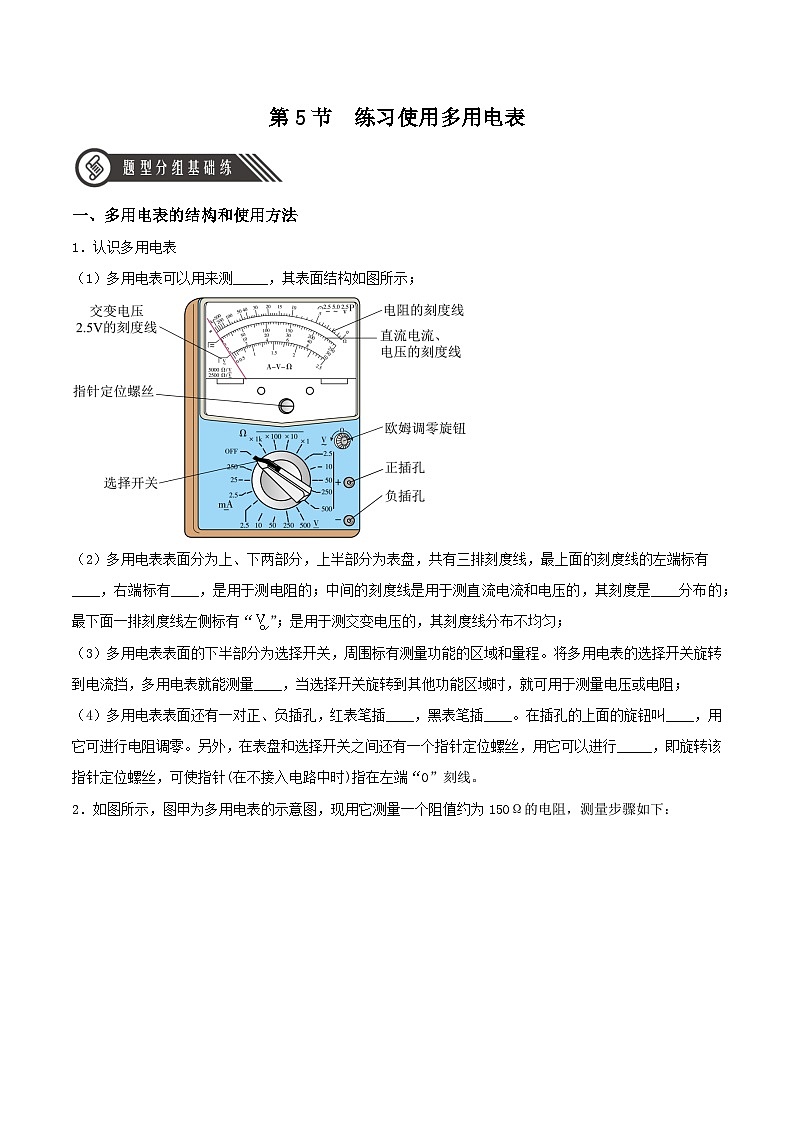

多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。你了解它的结构和使用方法吗？
交流电压2.5V刻度线
（1）使用前先观察指针是否指在最左侧的零刻度线处。
调整方法：旋动指针定位螺丝，使指针指向最左侧的零刻度线处
（2）观察电阻的刻度线，看看有什么特点？
最上面的刻度线右端标有“0”，左端标有“∞”，“量程”为0-∞；刻度不均匀，从右向左刻度线依次变密，每一格代表的电阻逐渐增大；
1.开关S调到1、2、3、4、5、6位置时电表分别测的是什么?
2.在测量电流或电压时两个位置中哪个位置的量程比较大?
1、2为电流表3、4为欧姆表5、6为电压表
4. 多用电表的内部结构
使用多用电表测电压和电流
1.机械调零：使用前，应观察指针是否指电表的左侧零刻度（即电阻的无穷大处），如果有偏差，调节指针定位螺丝，使指针指到零刻度。
2.选择开关：使用时，先将选择开关旋转到与被测物理量对应的位置上，并选择合适的量程。
4.关闭旋钮：使用完毕，把选择开关旋转到OFF或交流电压最高挡，拔出表笔。如果长期不用，将电池取出。
3.读数：结合选取的档位、合适的刻度线读数。
1. 多用电表的使用攻略
两表笔接灯泡两端接线柱，注意红表笔接触点的电势比黑表笔的高。即电流从红笔流入多用电表，黑表笔流出多用电表（红进黑出）。根据表盘上相应量程的直流电压刻度读数。
2. 测小灯泡两端的电压
多用电表直流电流档与电流表原理相同，测量时应使多用电表从导线断开处串联在待测电路中，使电流从红表笔流入，从黑表笔流出，检查无误后再闭合开关；（注意：多用电表直流电流挡是毫安挡，不能测量比较大的电流）
3. 测小灯泡两端的电流
先确定量程,再判断精确度即每一个小格是多少。先读整，再读零，结果就是整加零。读数时应使视线垂直于刻度表面，测量误差出现在哪一位,读数就相应估读到哪一位。
测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。
电压挡和电流挡的表盘读数：
4. 电表的读数规则与方法
最小刻度是1（包括0.1、0.01）的电表，要估读到最小刻度的下一位，即下一位按十分之一估读 。用目测把每一小格等分成十份，看指针所在的位置。
1.最小刻度是1的电表
2.最小刻度是2的电表
最小刻度是2（包括0.2、0.02）的电表，要估读到最小刻度的同一位，即同一位按二分之一估读 。用目测在每一小格中间认定一条“中间线”，看指针所在的位置，口诀是“靠边读边，靠中间读一半” 。
3.最小刻度是5的电表
最小刻度是5（包括0.5、0.05）的电表，要估读到最小刻度的同一位，即同一位按五分之一估读 。用目测把每一小格等分成五份，看指针所在的位置。
又该如何用多用电表测电阻呢？
(1)机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀转动指针定位螺丝，使指针指零。
（2）选择挡位：若不知电阻大小，先用中间大小倍率，结合指针偏转大小再确定。若知电阻的约数，可以直接选择合适的倍率。使测量时指针落在刻度盘的中间区域（可减小读数误差）;
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0Ω”刻度处，若调不到零，更换电池。
R=15.0×10Ω =150Ω
(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值。
电阻阻值=表针示数×量程倍率
（5）测量电阻时，若指针偏角过小，表明电阻较大，应换倍率较大的挡进行测量；若指针偏角过大，表明电阻较小，应换倍率较小的挡进行测量；
“大角换小挡，小角换大挡”
欧姆挡换挡后，一定要重新进行欧姆调零，然后再进行测量。
思考：若测一个阻值为190Ω左右的电阻，应该选择哪个欧姆挡位？
指针指在刻度中央附近，误差较小
把选择开关旋转到OFF位置或交流电压最高档结束测量。
a的偏角小，b的偏角大
使用多用电表测二极管的电阻
（1）二极管的单向导电性
（2）欧姆表中电流的方向
二极管是一种半导体元件。电流从正极流入时电阻较小，电流从正极流出时电阻较大。
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。黑表笔应接内部电源的正极。
(3)测量二极管的正向电阻
①机械调零 ②选择合适倍率 ③欧姆调零
⑤用后旋离:将选择开关调至 ff 档。
④测量读数:将黑表笔接触二极管正极, 红表笔接触二极管负极,将指针示数乘以倍率得测量值。
不管测量二极管的正向电阻还是反向电阻，电流都从黑表笔经二极管流向红表笔。再根据二极管单向导电性可以判断出二极管的正、负极。
(4)测量二极管的反向电阻
①机械调零 ②选择合适倍率 ③欧姆调零
④测量读数:将黑表笔接触二极管负极, 红表笔接触二极管正极,将指针示数乘以倍率得测量值。
数字式多用电表的测量值以数字形式直接显示，使用方便。数字式多用电表内都装有电子电路，除可测电压、电流和电阻外还可测量其他多种物理量。
对二极管，黑笔流向红笔
【练习1】（多选）关于多用电表表面上的刻度线 , 下列说法中正确的是A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线B. 电阻刻度是不均匀的C.交流电压刻度线是均匀的D.电阻刻度上的零刻度线与直流电流最大刻度线相对应
【练习2】关于多用电表及其使用操作，下列说法正确的是（   ） A. 使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近B. 测量不同电阻，每次都必须重新调节指针定位螺丝再进行测量C. 测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反D. 多用电表的指针偏角越大，被测电阻的阻值越大

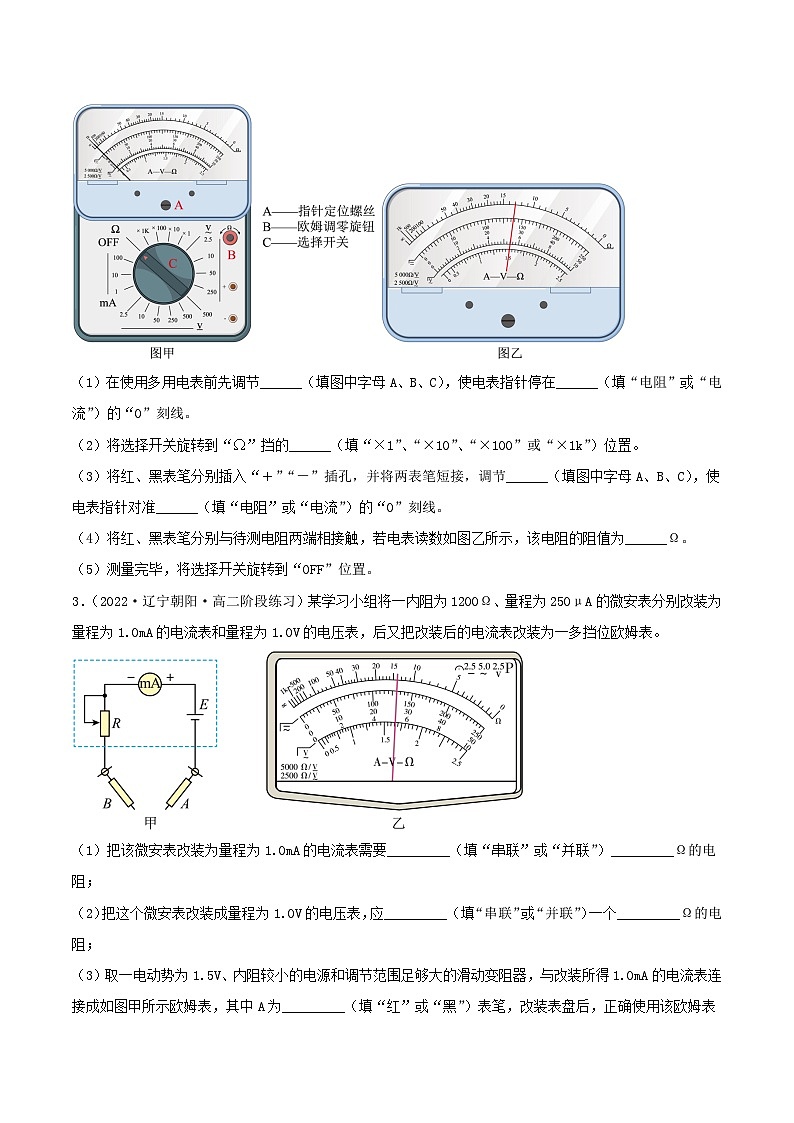

【练习3】（2022·江苏·南京市宁海中学高二期中）某学生实验小组利用如图所示电路进行实验，使用的器材有：多用电表、电压表（量程5V，内阻十几kΩ）、滑动变阻器（最大阻值5kΩ）、导线若干（1）将多用电表档位调到电阻“ × 100”挡，再将红表笔和黑表笔短接，进行___________；（2）将图中多用电表的黑表笔和_______（填“1”或“2”）端相连，红表笔连接另一端；（3）若多用电表档位调到电阻“ × 100”档测量，指针偏转角度过小，应换_______档（填“ × 10”或“ × 1k”）。
【参考答案】欧姆调零     2     × 1k
【练习4】（某同学在做“练习使用多用电表”的实验，图甲为某多用电表。（1）若用此表测量一阻值约为100Ω的定值电阻的阻值，下列操作正确的是____。A．将选择开关调到“×1”欧姆挡B．欧姆调零时，两表笔短接，用螺丝刀转动调零螺丝，使指针与表盘右边零刻度对齐C．在测量电阻时，应该用两只手分别捏紧电阻两端，使得表笔和电阻接触良好D．测量和读数完成后，将选择开关调到“OFF”挡
【练习4】（2）图乙为正在测量中的多用电表表盘，如果选择开关在欧姆“×100”挡，则读数为___________Ω；如果选择开关在直流电压“2.5V”挡，则读数为___________V。（3）若用多用电表的欧姆挡探测一个正常的二极管，某次探测时，发现表头指针几乎不动，则与二极管正极相连的是多用电表的___________（填“红表笔”或“黑表笔”）。
【参考答案】 1500     1.25     红表笔
【练习5】（2022·福建·漳州立人学校模拟预测）利用如图所示的电路观察电容器的充放电现象。先将选择开关合到“1”，使电容器充电至稳定后进行如下两种操作：（1）若将开关S合到“2”，则二极管_____（选填“D1”或“D2”）发光（如图中D1通过向上电流时可发光，D2反之）；（2）保持开关S合在“1”，适当增大电容器两极板间距离的过程中，二极管_____（选填“D1”或“D2”）发光。
【参考答案】 D1、D2
【练习6】多用电表测量一个阻值约为20Ω的电阻，测量步骤如下;（1）调节指针定位螺丝，使多用电表指针指着 。（2）将选择开关旋转到"Ω"挡的位置______位置。（3）将红、黑表笔分别插入"＋""-"插孔，并将两表笔短接，调节欧姆调零旋钮使电表指针对准 。（4）将红、黑表笔分别与待测电阻两端接触，若多用电表读数如图所示，该电阻的阻值为____Ω。（5）测量完毕，将选择开关旋转到OFF位置。
