一、实验目的
1.了解多用电表的构造和原理,掌握多用电表的使用方法。
2.会使用多用电表测电压、电流及电阻。
3.会用多用电表探索黑箱中的电学元件。
二、实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
三、实验原理与设计

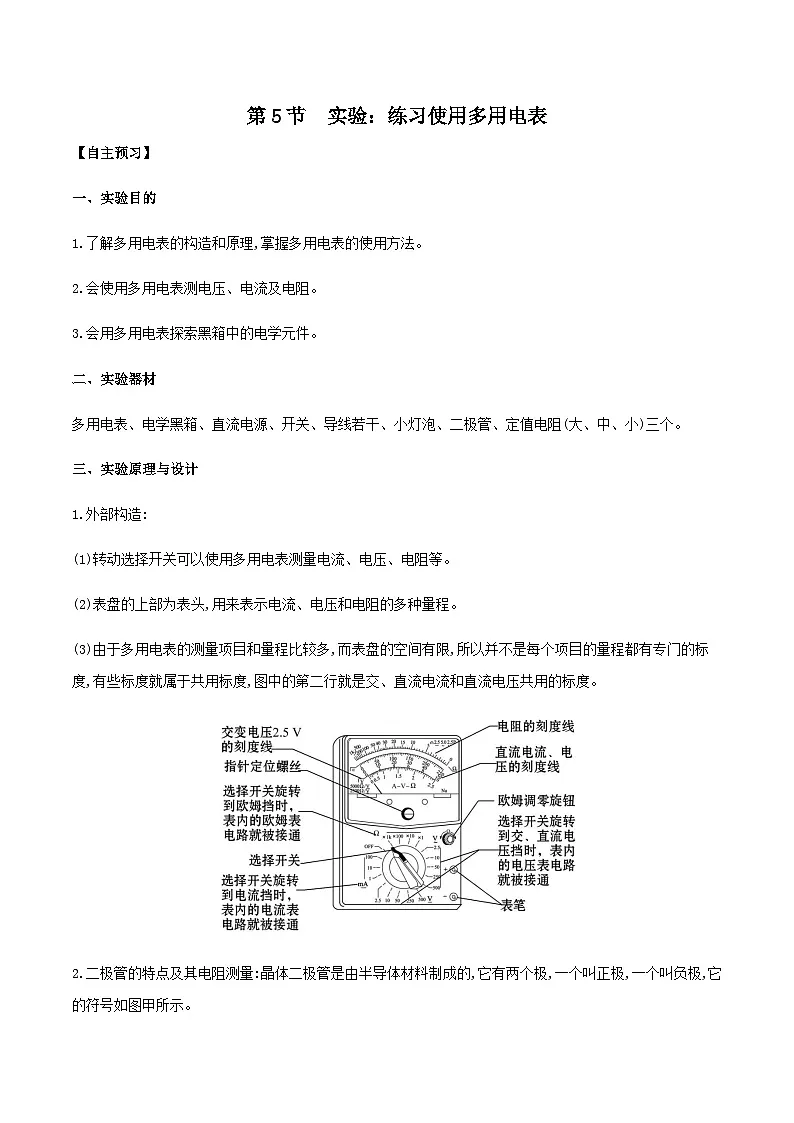

1.外部构造:
(1)转动选择开关可以使用多用电表测量电流、电压、电阻等。
(2)表盘的上部为表头,用来表示电流、电压和电阻的多种量程。
(3)由于多用电表的测量项目和量程比较多,而表盘的空间有限,所以并不是每个项目的量程都有专门的标度,有些标度就属于共用标度,图中的第二行就是交、直流电流和直流电压共用的标度。

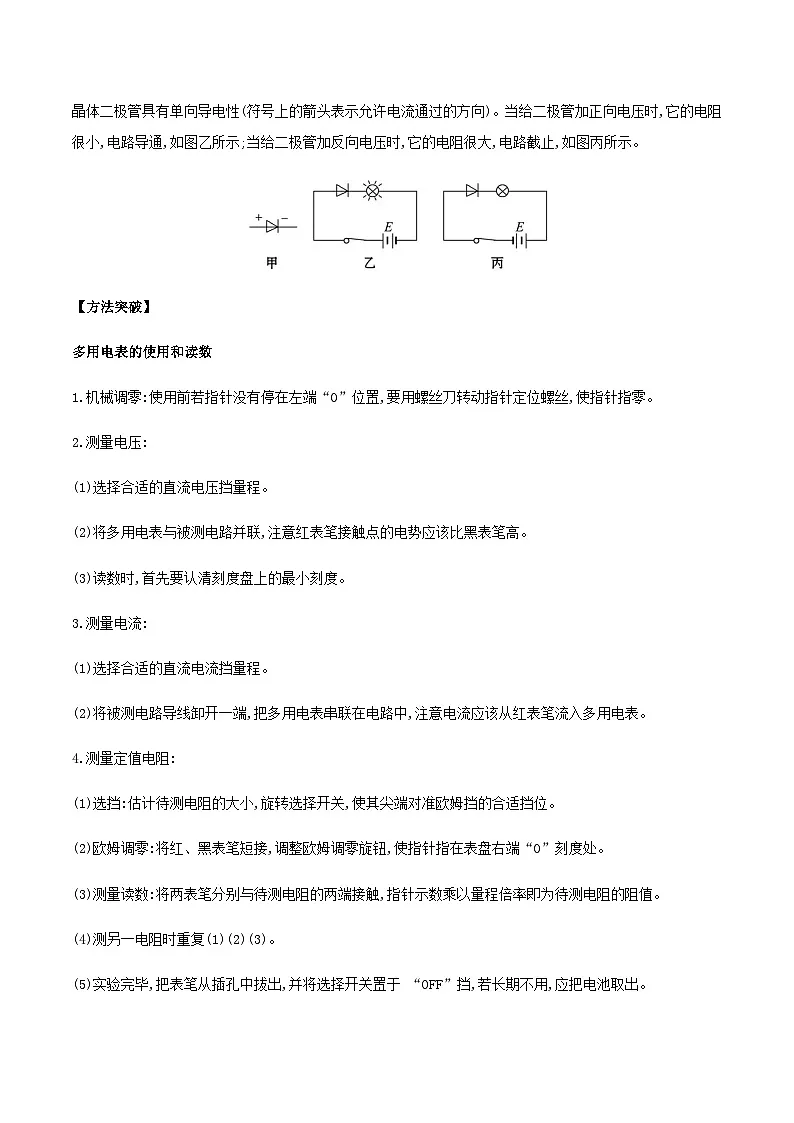

2.二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的,它有两个极,一个叫正极,一个叫负极,它的符号如图甲所示。
晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示。
【方法突破】
多用电表的使用和读数
1.机械调零:使用前若指针没有停在左端“0”位置,要用螺丝刀转动指针定位螺丝,使指针指零。
2.测量电压:
(1)选择合适的直流电压挡量程。
(2)将多用电表与被测电路并联,注意红表笔接触点的电势应该比黑表笔高。
(3)读数时,首先要认清刻度盘上的最小刻度。
3.测量电流:
(1)选择合适的直流电流挡量程。
(2)将被测电路导线卸开一端,把多用电表串联在电路中,注意电流应该从红表笔流入多用电表。
4.测量定值电阻:
(1)选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位。
(2)欧姆调零:将红、黑表笔短接,调整欧姆调零旋钮,使指针指在表盘右端“0”刻度处。
(3)测量读数:将两表笔分别与待测电阻的两端接触,指针示数乘以量程倍率即为待测电阻的阻值。
(4)测另一电阻时重复(1)(2)(3)。
(5)实验完毕,把表笔从插孔中拔出,并将选择开关置于 “OFF”挡,若长期不用,应把电池取出。
5.读数：
（1）如果所读表盘的最小刻度为1、0.1、0.001等,读数时应估读到最小刻度的下一位。
（2）若表盘的最小刻度为0.2、0.02、0.5、0.05等,读数时只读到与最小刻度位数相同即可。

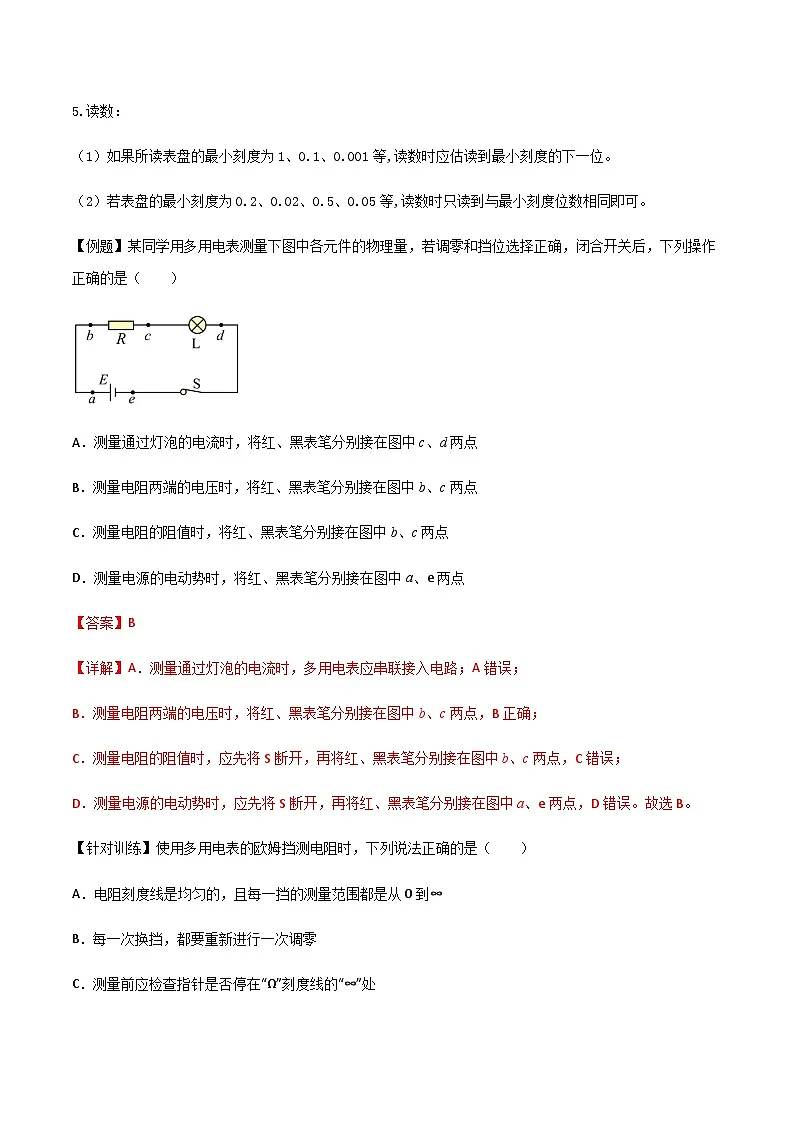

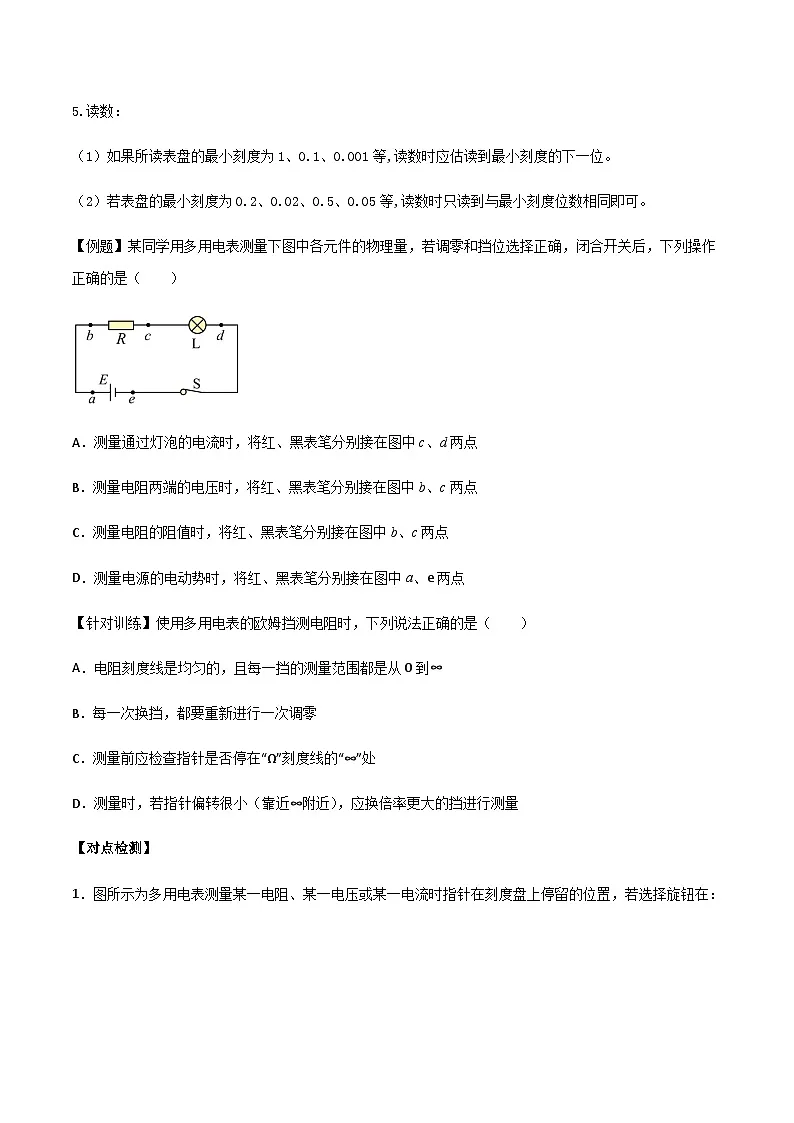

【例题】某同学用多用电表测量下图中各元件的物理量，若调零和挡位选择正确，闭合开关后，下列操作正确的是（ ）
A．测量通过灯泡的电流时，将红、黑表笔分别接在图中c、d两点
B．测量电阻两端的电压时，将红、黑表笔分别接在图中b、c两点
C．测量电阻的阻值时，将红、黑表笔分别接在图中b、c两点
D．测量电源的电动势时，将红、黑表笔分别接在图中a、e两点
【针对训练】使用多用电表的欧姆挡测电阻时，下列说法正确的是（ ）
A．电阻刻度线是均匀的，且每一挡的测量范围都是从0到∞
B．每一次换挡，都要重新进行一次调零
C．测量前应检查指针是否停在“Ω”刻度线的“∞”处
D．测量时，若指针偏转很小（靠近∞附近），应换倍率更大的挡进行测量
【对点检测】
1．图所示为多用电表测量某一电阻、某一电压或某一电流时指针在刻度盘上停留的位置，若选择旋钮在：
（1）“”位置。则所测量电阻的阻值为___________；
（2）“”位置，则所测量电压的值为___________V；
（3）“”位置，则所测量电流的值为___________。
2．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小．
①为了较准确地进行测量，应换到____挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____；
②若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是____Ω.
③若将该表的选择开关置于1mA挡测电流，表盘示数仍如图所示，则被测电流为____mA；若用直流15 V挡测量电压，则读数为____V.
3．图甲为多用电表的示意图，其中、、为三个可调节的部件，现用此电表测量一阻值约为的定值电阻，测量的某些操作步骤如下：
（1）调节可调______部件，使电表指针停在______位置．
（2）调节可调部件，使它的尖端指向______位置．
（3）将红、黑表笔分别插入“”、“”插孔，笔尖相互接触，调节可调______部件，使电表指针指向______位置．
（4）用多用电表测量另一电阻时，电表读数如图乙所示，该电阻的阻值是______．
（5）测量结束后应调节______部件，使它的尖端指向______位置．
能力提升
4．（1）使用多用电表测量定值电阻，阻值约为，操作步骤如下：请按合理的顺序填写在横线的空白处：___________。
A．转动选择开关置于“×1” 档
B．转动选择开关置于“OFF” 档
C．将两表笔分别接触两端，读出的阻值后随即断开
D．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“0”刻度
（2）在用多用表测量另一电阻的阻值时，电表的读数如图所示，该电阻的阻值为________。
5．如图所示是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用多用电表的欧姆挡检查故障。
（1）测试前，应将开关S________（选填“断开”或“闭合”）。
（2）测量结果如下表所示，由此可以断定故障是________。
A．灯A断路 B．灯B断路
C．灯A、B都断路 D．d、e间导线断路
6．某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（×10）不够合适，现改换另一欧姆档测量。两次测量时多用电表指针所指位置如图所示，下面列出第二次测量的有关操作：
A．将两表笔短接，并调零
B．将两表笔分别跟被测电阻的两端接触，观察指针的位置，记下电阻值
C．将多用电表面板上旋钮调到×100档
D．将多用电表面板上旋钮调到×1档
E．将多用电表面板上旋钮调到ff位置
(1)根据上述有关操作，将第二次测量的合理实验步骤按顺序写出______；
(2)该电阻的阻值是______；
(3)做“用多用电表探索黑箱的电学元件”实验时，探索步骤如下：
（a）用直流电压档试触三个接点都没有电压显示。
（b）用欧姆档R×10接A、B间，不论正接，还是反接示数都为47×10Ω；
（c）用欧姆档接B、C间：黑表笔接B，红表笔接C时读数很小，调换表笔，读数很大；
（d）用欧姆档接A、C间：黑表笔接A，红表笔接C时读数比上一步测得的大，调换表笔，读数很大；在下图画出箱内元件符号及连接方式______。
测试点
表头指针
c、d
d、e
e、f
