选择开关转到电流档 (或电压档、电阻档)，对应的电流测量电路 (或电压测量电路、电阻测量电路) 就被接通。
指针式多用电表使用方法
1. 电压档和电流档刻度均匀，欧姆档刻度不均匀2. 电压档和电流档零刻度线在左侧，欧姆档零刻度线在右侧3. 电压和电流增大，指针偏角增大，电阻增大，指针偏角减小
指针式多用电表的刻度盘
实验：练习使用多用电表
机械调零： 指针没有正对电流表的零刻度，调节指针定位螺丝使其对正

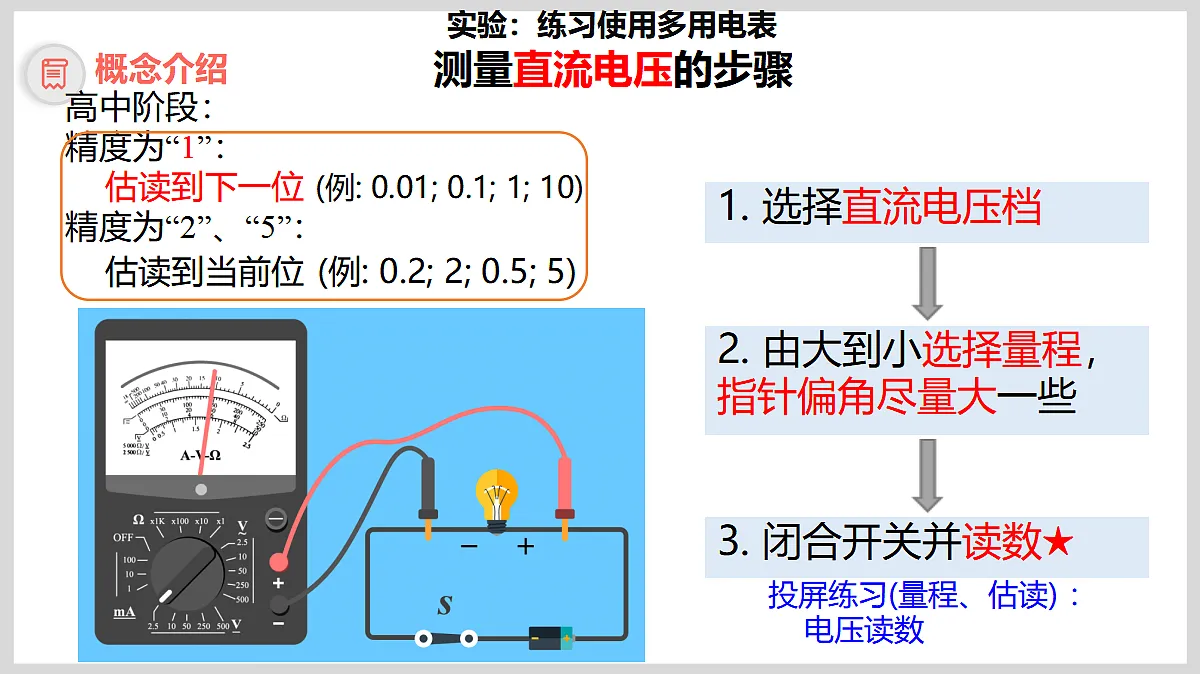

投屏练习(量程、估读) ： 电压读数
高中阶段：精度为“1”： 估读到下一位 (例: 0.01; 0.1; 1; 10)精度为“2”、“5”： 估读到当前位 (例: 0.2; 2; 0.5; 5)
投屏练习(量程、估读) ： 电流读数

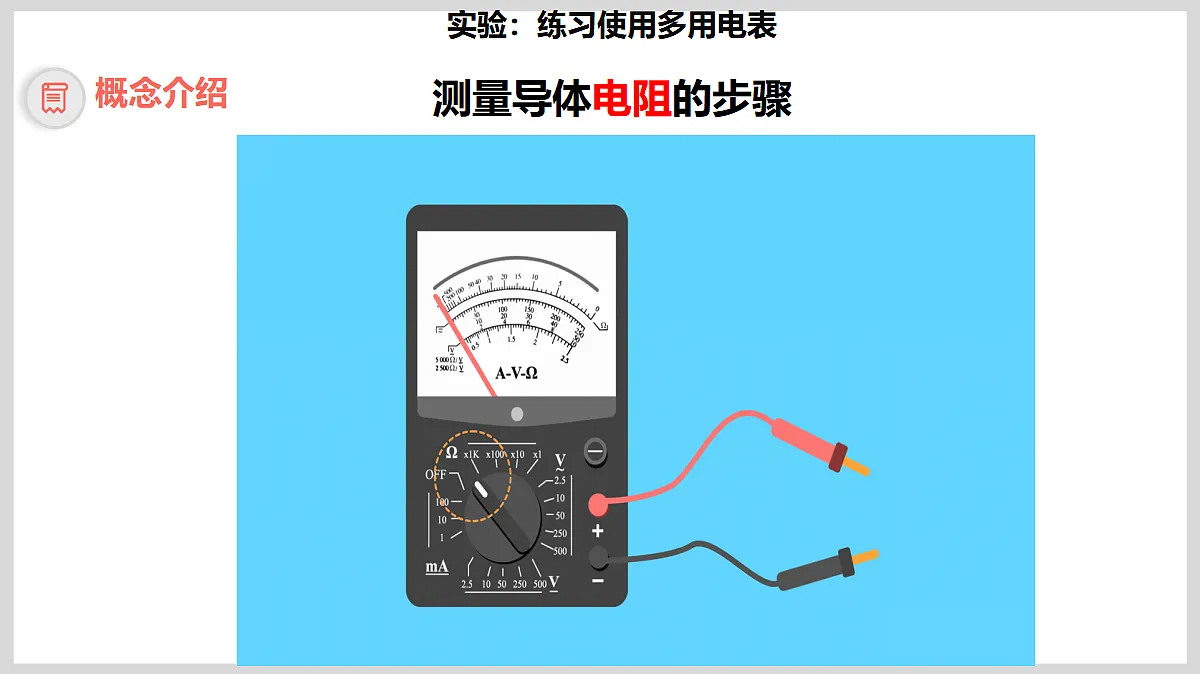

测量导体电阻的步骤——测量前
测量导体电阻的步骤——测量中
欧姆表阻值读数=指针示数×倍率
投屏练习(倍率、估读) ：电阻读数
测量导体电阻的步骤——测量后
测量导体电阻的注意事项
(1) 选挡后要进行欧姆调零(2) 换挡后要重新欧姆调零(3) 被测电阻要与电源、其他元件分离，不能用手接触表笔的金属杆(4) 欧姆表阻值读数=指针示数×倍率(5) 选择适当倍率的欧姆表测量电阻时表针落在中央刻线附近(6) 若指针偏角(指针与左侧夹角)太大，选用更小倍率
《导与练》P100 即时训练1
测量二级管的正反向电阻
二极管是用半导体材料制成的，它有两根引线：一根叫正极，一根叫负极
正向电阻小，反向电阻大
《导与练》P100 例2
二级管正反向电阻与其性能的关系： 1. 当二极管正向电阻与反向电阻相差很大时，说明二极管质量较好 2. 当二极管正向电阻与反向电阻相差很小时，说明二极管质量不好 3. 如果二极管正向电阻与反向电阻均较小，可能是二极管短路 4. 如果二极管正向电阻与反向电阻均较大，可能是二极管断路
(多选) 关于多用电表的使用，下列操作正确的是 ( ) A. 测电压时，应按图甲连接方式测量 B. 测电流时，应按图乙连接方式测量 C. 测电阻时，应按图丙连接方式测量 D. 测二极管的正向电阻时，应按图丁连接方式测量
AHGDHFE (DHFAHGE)
电流从负极流入时，电阻大
2. 选择欧姆档的合适倍率
5. 测另一电阻时应重新选档并欧姆调零
电流从正极流入时，电阻小
1. 反向性：左大右小2. 非线性：左密右疏
1. 欧姆表的刻度不均匀，读数时误差较大2. 旧电池的电动势降低，给测量带来误差
（12.2再解释原理）
