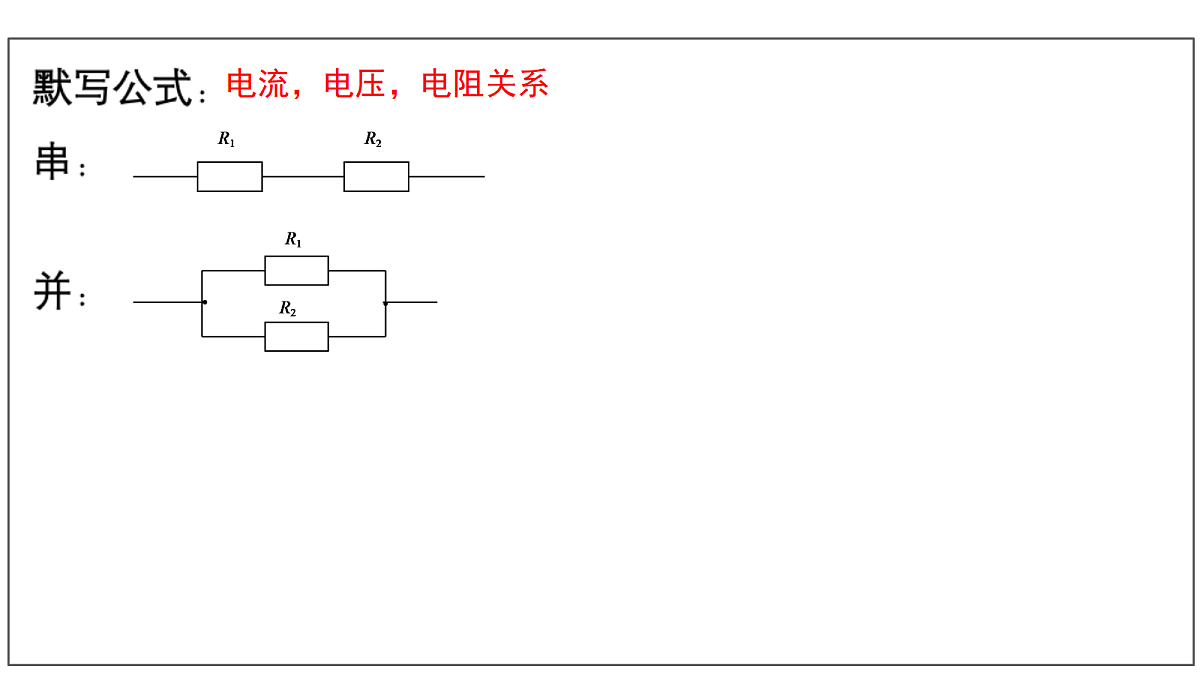

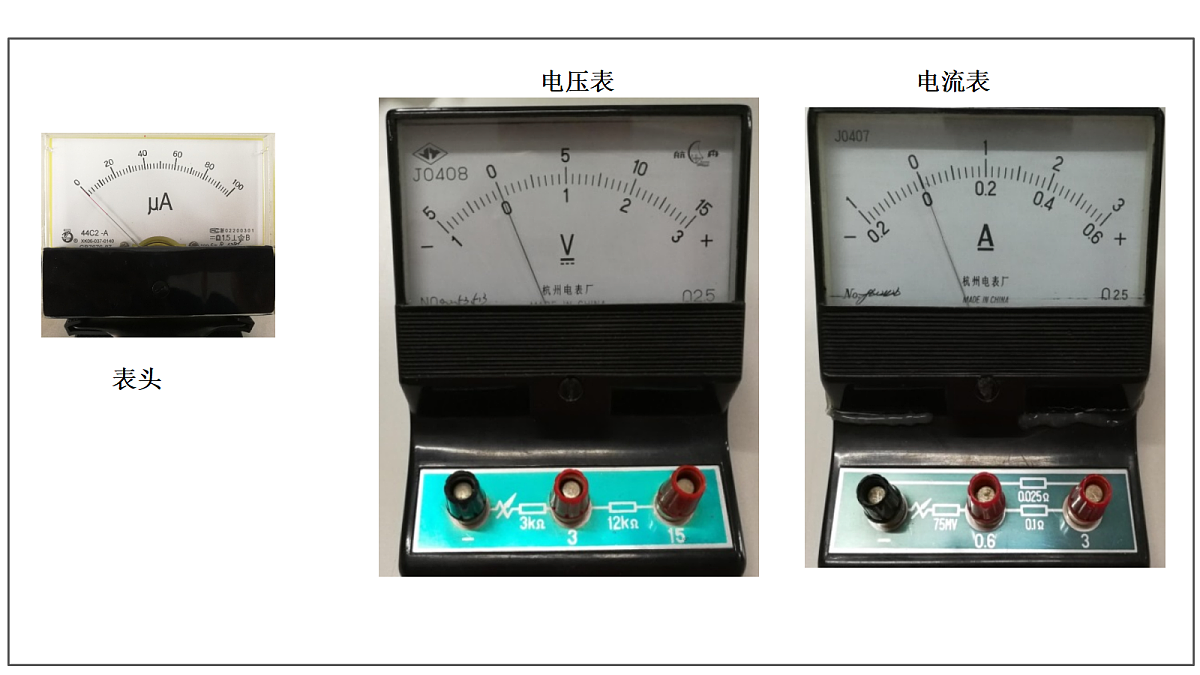

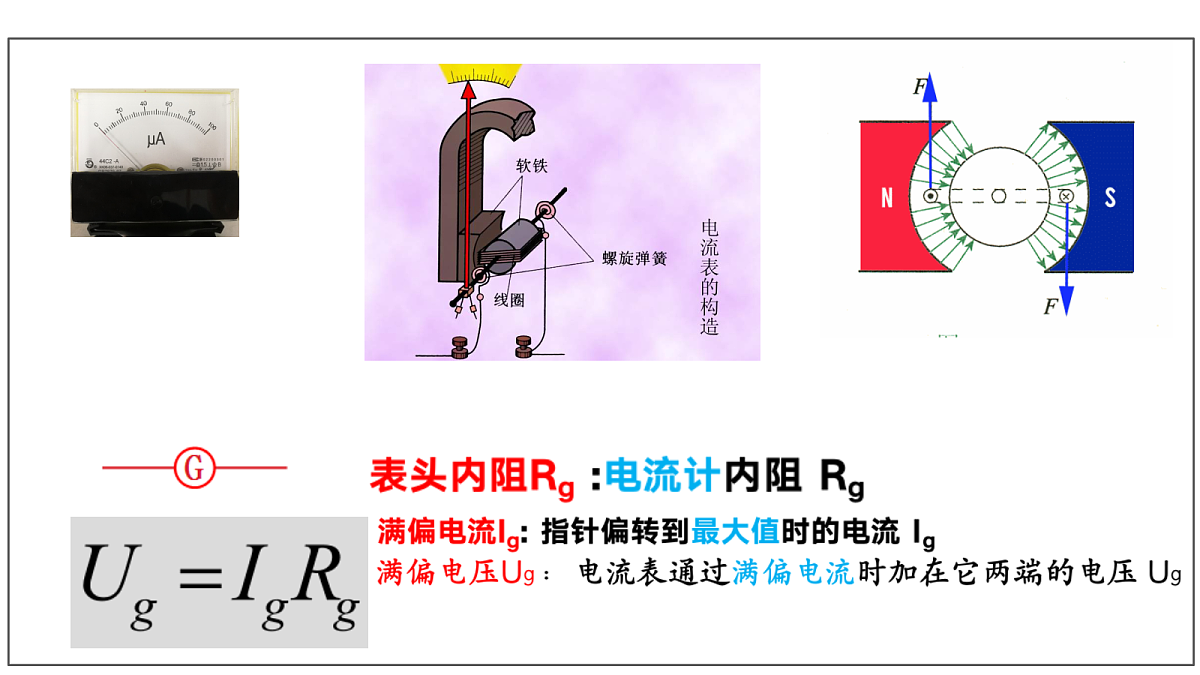

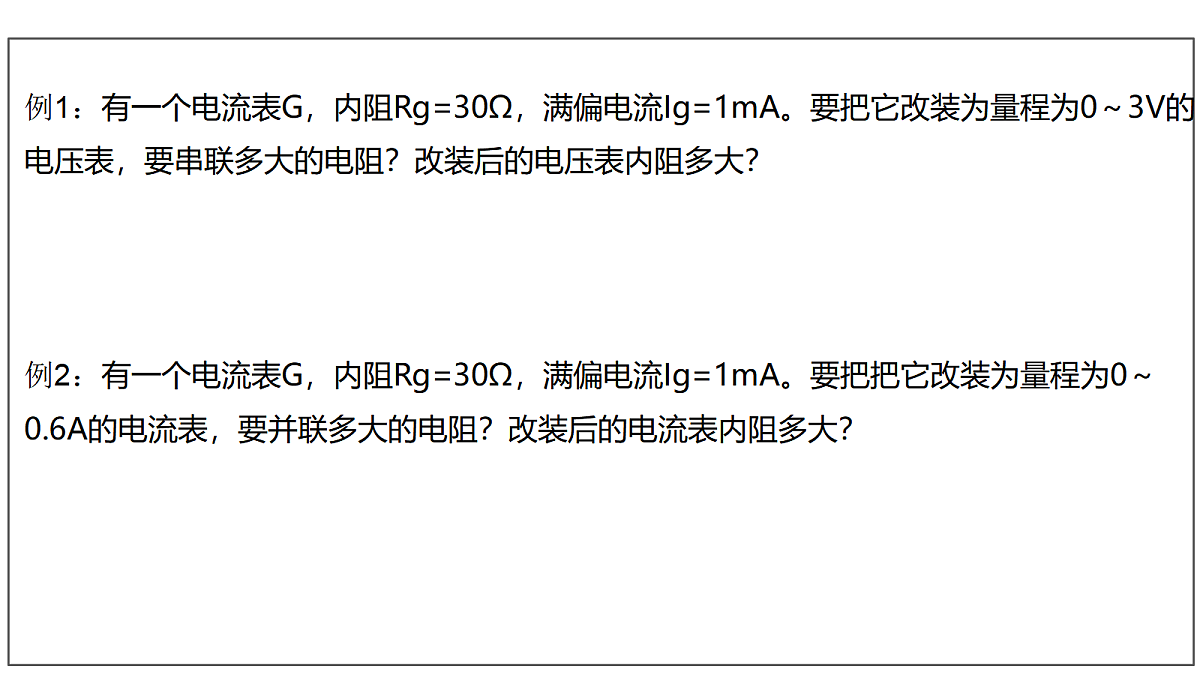

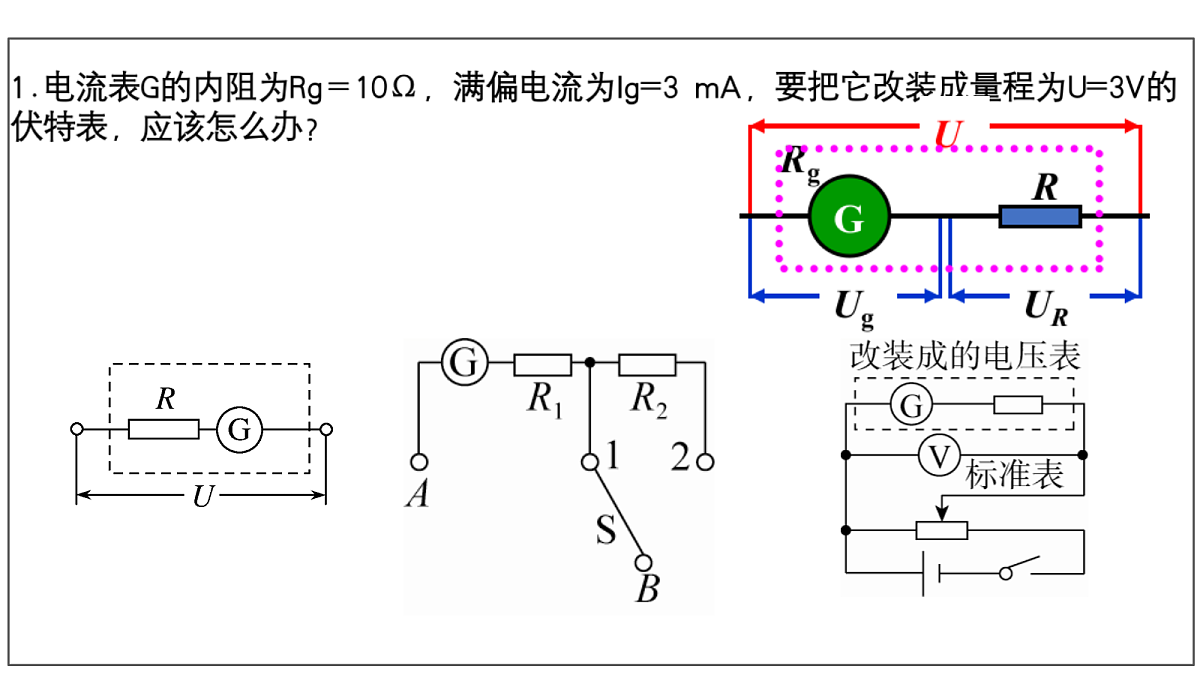

例1：有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？

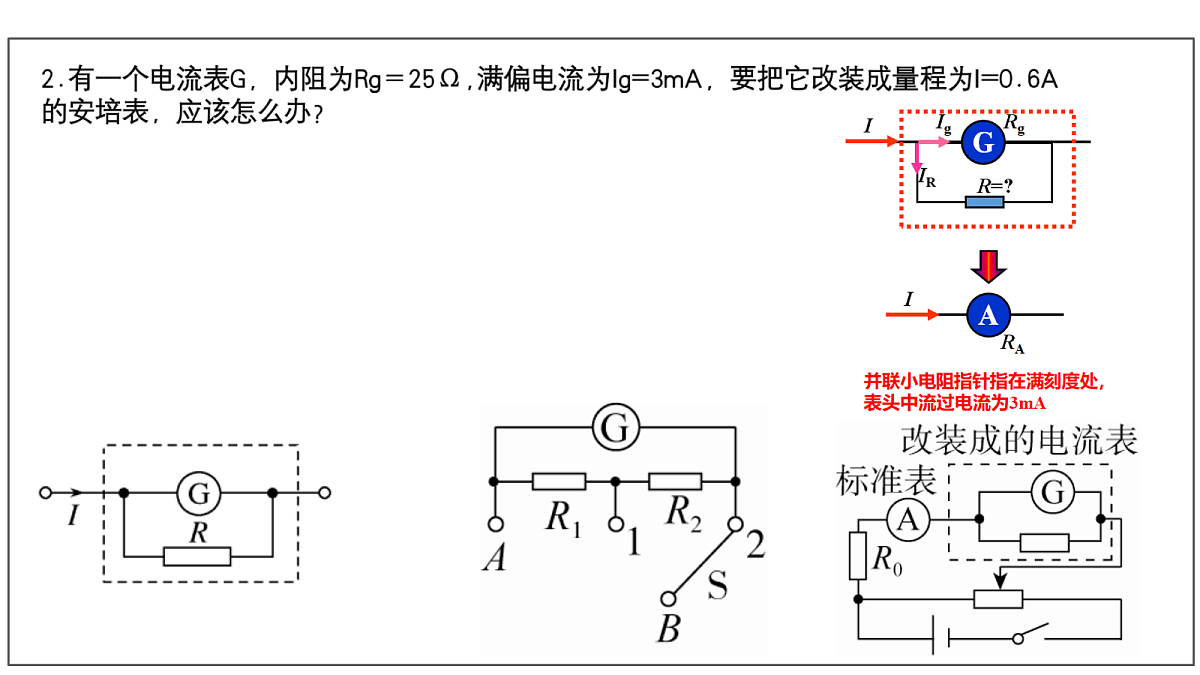

例2：有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？

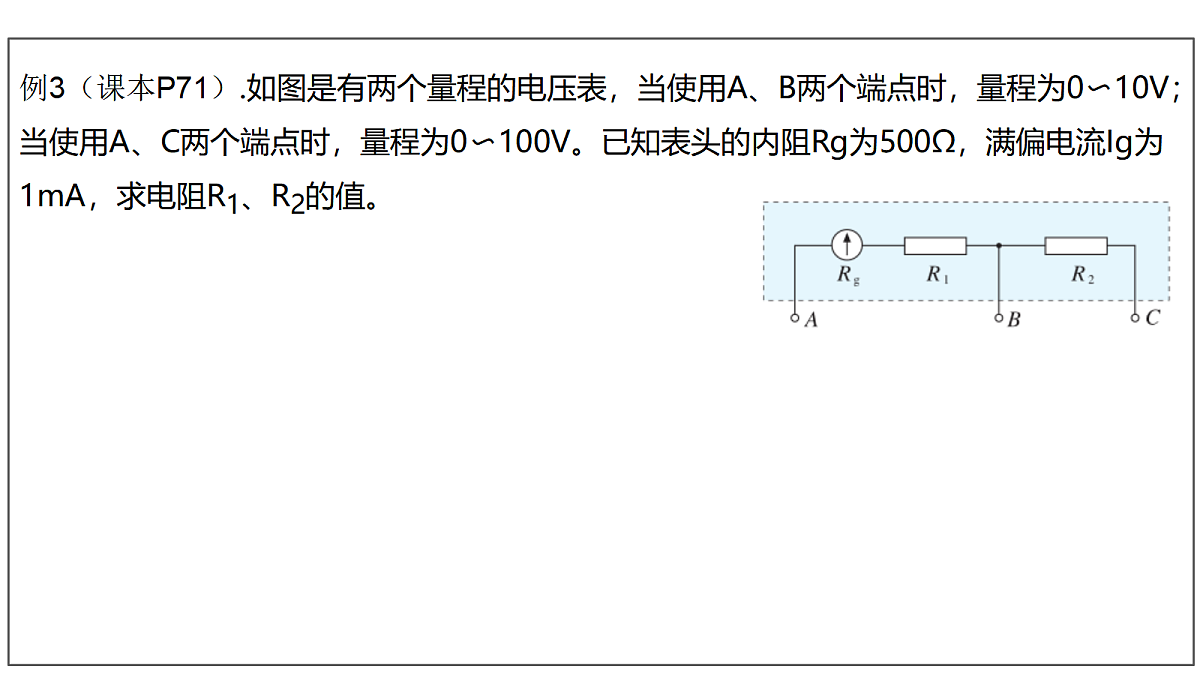

例3（课本P71）.如图是有两个量程的电压表，当使用A、B两个端点时，量程为0〜10V；当使用A、C两个端点时，量程为0〜100V。已知表头的内阻Rg为500Ω，满偏电流Ig为1mA，求电阻R1、R2的值。
例4（课本P71）：如图是有两个量程的电流表，当使用A、B两个端点时，量程为0〜1A，当使用A、C两个端点时，量程为0〜0.1A。已知表头的内阻Rg为200Ω，满偏电流Ig为2mA，求电阻R1、R2的值。
再变：如图是一个多用电表的内部结构图，电路由灵敏电流计与四个电阻连接而成，电流计内阻 ，满偏电流 ，该多用表有四个量程，分别是电流表（0-10mA，0-100mA）以及电压表（0-5V，0-20V），求出四个电阻R1、R2、R3、R4的阻值。
示数偏小，说明R偏大，应该把R调小有时也在R上并联一个远远大于R的电阻来达到减小R的目的。示数偏大，说明R偏小，应该把R调大有时也在R上串联一个远远小于R的电阻来达到增大R的目的。
2.若改装的电流表示数比标准表偏小，是什么原因？怎么调整？偏大呢？
示数偏小，说明R偏小，应该把R调大有时也在R上串联一个远远小于R的电阻来达到增大R的目的。示数偏大，说明R偏大，应该把R调小有时也在R上并联一个远远大于R的电阻来达到减小R的目的。
例5：若用两个相同的表头分别改装两个量程不同的电压表，V1量程为0~3V， V2量程为0~15V，把他们串联起来使用，他们的示数大小有什么关系？张角大小有什么关系？
例6：.若用两个相同的表头分别改装两个量程不同的电流表，A1量程为0~0.6A， A2量程为0~3A，把他们并联起来使用，他们的示数大小有什么关系？张角大小有什么关系？
思考：设A1,A2表由相同表头改装，量程分别为0.6A和3A。V1,V2表由相同表头改装，量程分别为3V和15V
（1）理想导线可任意长短。（2）无电流支路可去掉。（3）等电势点可合并。（4）电路稳定时电容器可认为断路。（5）理想电压表可认为断路，简化时可去掉；理想电流表可认为短路，简化时可看成导线；简化后再在相应的位置补上电表。
例7：简化电路,并写出个电表测量的意思
【练1】如图，R1=R2=R3=4Ω，若在A、C两点之间加上U=6V的电压，则电流表的读数为A．0A B．0.5A C．1A D．1.5A
【练2】已知图中各电阻阻值均为R，求a、c间的电阻Rac。
