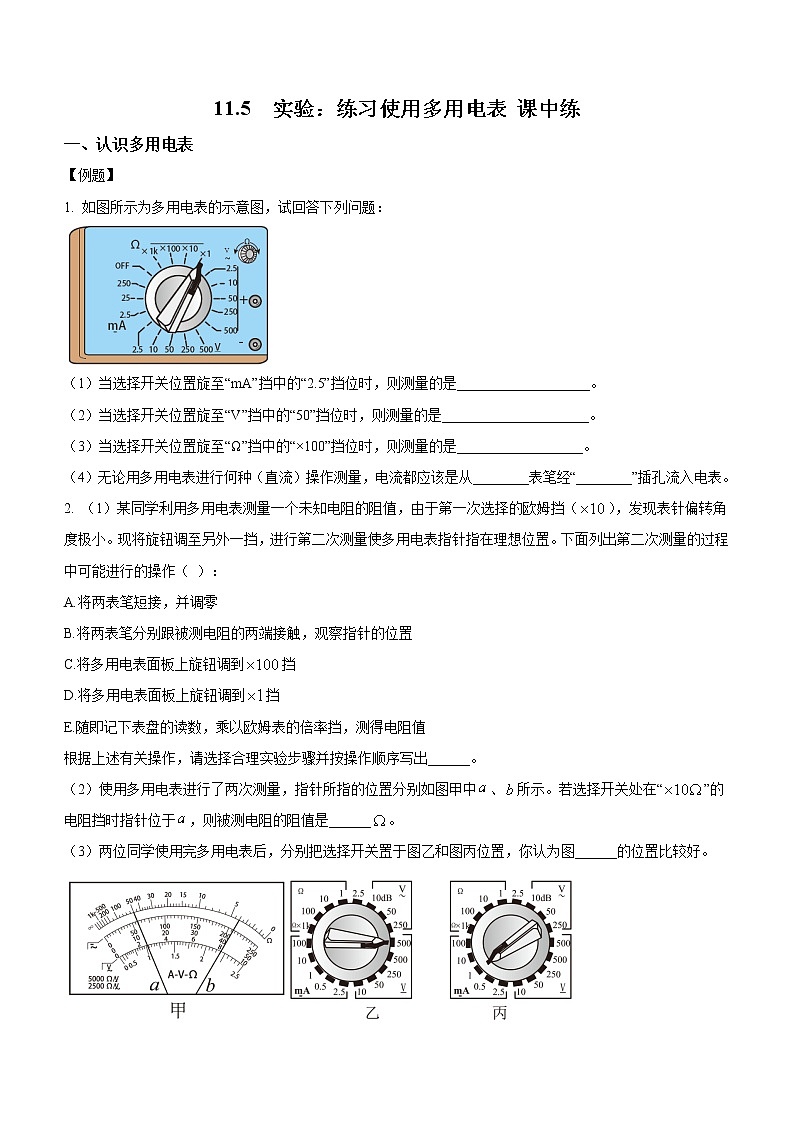

一、认识多用电表

【例题】

1. 如图所示为多用电表的示意图，试回答下列问题：

（1）当选择开关位置旋至“mA”挡中的“2.5”挡位时，则测量的是___________________。

（2）当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是_____________________。

（3）当选择开关位置旋至“Ω”挡中的“×100”挡位时，则测量的是__________________。

（4）无论用多用电表进行何种（直流）操作测量，电流都应该是从________表笔经“________”插孔流入电表。

2. （1）某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡（），发现表针偏转角度极小。现将旋钮调至另外一挡，进行第二次测量使多用电表指针指在理想位置。下面列出第二次测量的过程中可能进行的操作（ ）：

A.将两表笔短接，并调零

B.将两表笔分别跟被测电阻的两端接触，观察指针的位置

C.将多用电表面板上旋钮调到挡

D.将多用电表面板上旋钮调到挡

E.随即记下表盘的读数，乘以欧姆表的倍率挡，测得电阻值

根据上述有关操作，请选择合理实验步骤并按操作顺序写出______。

（2）使用多用电表进行了两次测量，指针所指的位置分别如图甲中、所示。若选择开关处在“”的电阻挡时指针位于，则被测电阻的阻值是______。

（3）两位同学使用完多用电表后，分别把选择开关置于图乙和图丙位置，你认为图______的位置比较好。

二、用多用电表测电流、电压和电阻

【例题】

3.（1）在练习使用多用表的实验中，某同学连接的电路如图所示

①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；

②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；

③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压．

4. 如图所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡测电阻时,表针指示如图所示,则:

(1).所测电阻的阻值为_______;如果要用此多用电表测量一个阻值约为的电阻,为了使测量结果比较精确,应选用的欧姆挡是_______ (填“×10”、“×100”或“×1K”).

(2).用此多用电表进行测量,当选用量程为50的电流挡测量电流时,表针指于图示位置,则所测电流为_______ ;当选用量程为250的电流挡测量电流时,表针指于图示位置,则所测电流为______.

(3).当选用量程为10V的电压挡测量电压时,表针也指于图示位置,则所测电压为_______V.

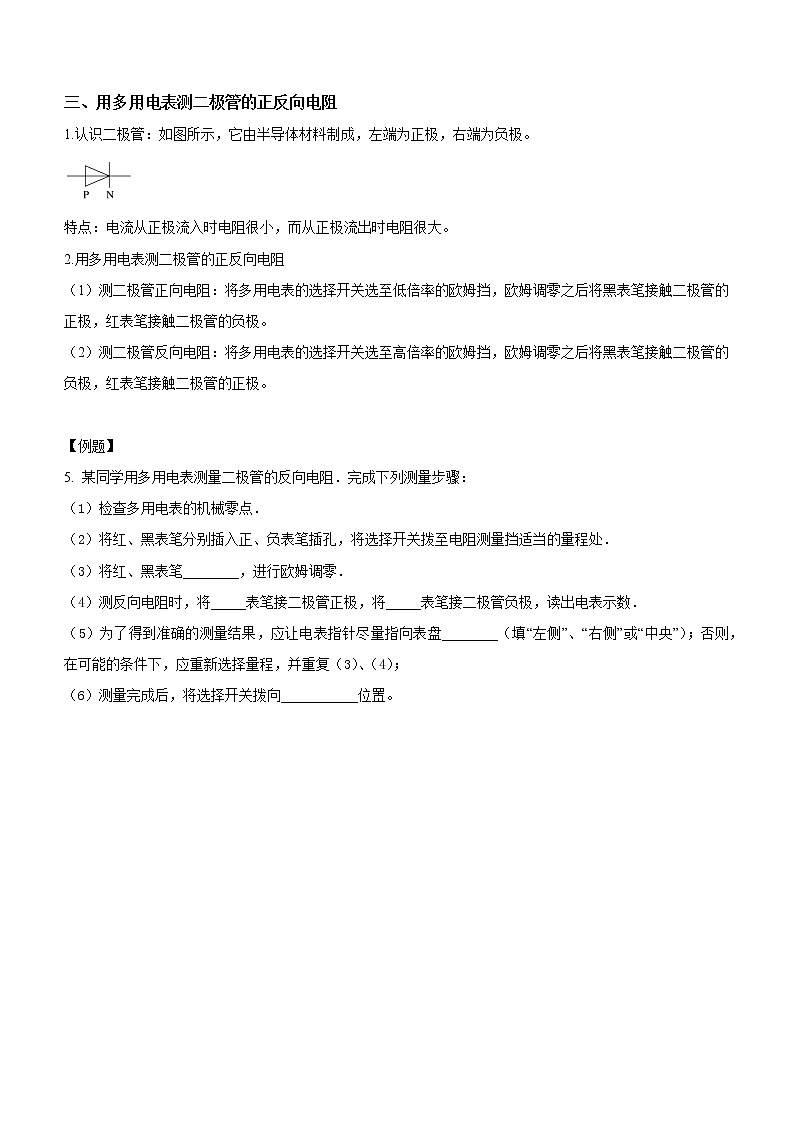

三、用多用电表测二极管的正反向电阻

1.认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极。

特点：电流从正极流入时电阻很小，而从正极流出时电阻很大。

2.用多用电表测二极管的正反向电阻

（1）测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的正极，红表笔接触二极管的负极。

（2）测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的负极，红表笔接触二极管的正极。

【例题】

5. 某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：

（1）检查多用电表的机械零点．

（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．

（3）将红、黑表笔________，进行欧姆调零．

（4）测反向电阻时，将_____表笔接二极管正极，将_____表笔接二极管负极，读出电表示数．

（5）为了得到准确的测量结果，应让电表指针尽量指向表盘________（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复（3）、（4）；

（6）测量完成后，将选择开关拨向___________位置。

6. 某多用电表的结构示意图如图所示；

（1）关于此多用电表，下列说法正确的是_________（填字母代号）

A.开关S接到位置1或2时是电流档，接位置1时的量程大

B.开关S接到位置3或4时是欧姆档，欧姆表内阻不相等，接4时倍率大

C.开关S接到位置5或6时是电压档，接位置6时的量程较大

D.无论做何种电表使用，表盘的刻度都是均匀的

E.无论做何种电表使用，必须使电流从红表笔流入电表，从黑表笔流出电表

（2）当把开关S接到位置4时，先短接红黑表笔进行欧姆调零，而后将一阻值为的电阻R接到两表笔间，指针恰好偏转到满刻度的处，则该欧姆表的内阻为_____．

（3）现有部分电路装在一个小盒子里，它与盒外的接线柱A、B、C、D相连．先将多用电表选择开关旋至直流电压档，测量小盒子的任意两个接线柱之间的电压，发现读数均为零，说明该部分电路内部_____（填“含有电源”或“不含电源”）．再将多用电表选择开关旋至欧姆档，测得A、B间电阻为R，B、C间的电阻为2R；用导线将C、D连接后，测得A、B间的电阻为．若该部分电路仅由两个组织均为R的电阻连接而成，请在方框中画出这两个电阻的连接图．_____

四、多用电表检查电路故障

1.故障种类及特点

（1）短路的特点：电路中有电流，但短路部分电压为零；被短路的用电器不工作，与之串联的用电器工作电流增大。

（2）断路的特点：在电源正常的情况下，断路部分电流为零，但断路处有电压，若干路断路则断路处电压等于电源电压。

2.分析与检测方法

（1）电压表检测法

若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点。若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路。

（2）欧姆表检测法

断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间电路正常；若检测部分电阻很小（几乎为零），说明该部分短路；若检测部分指针几乎不动，说明该部分有断路。

【例题】

7. 图是某同学连接的实验实物图，合上开关S后，发现灯A、B都不亮。他采用下列两种方法检查故障：

（1）用多用电表的直流电压挡进行检查；

①那么选择开关应置于下列量程的________挡。（用字母序号表示）

A.2.5 V  B.10 V  C.50 V  D.250 V

②在测试a、b间直流电压时，红表笔应接触________（填“a”或“b”）。

③该同学测试结果如下表所示，根据测试结果，可以判定故障是________（只有下列中的某一项有故障）。

A.灯A断路      B.灯B短路

 C.c、d段断路      D.d、f段断路

（2）用欧姆挡检查：

①测试前，应将开关S________（填“断开”或“闭合”）。 ②测量结果如下表所示，由此可以断定故障是________。

A.灯A断路      B.灯B断路

C.灯A、B都断路      D.d、e间导线断路

参考答案

1. 【答案】 （1） 0~2.5 mA的直流电流   （2） 0~50 V的直流电压  （3） 电阻大小等于指针读数R×100的电阻    （4）红；. ＋

【详解】解：（1）当多用电表的选择开关置于相应的物理量的测量区域时，则多用电表就可以测量该量，当选择开关位置旋至“mA”挡中的“2.5”挡位时，则测量的是0~2.5 mA的直流电流。

（2）当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是0~50 V的直流电压。

（3）当选择开关位置旋至“Ω”挡中的“×100”挡位时，则测量的是电阻值大小等于指针读数R×100的电阻。

（4）无论用多用电表进行何种（直流）操作测量，电流都应该是从红表笔经“＋”插孔流入电表。

电流都应该是从红表笔经“＋”插孔流入电表。

2. 【答案】   （1） CABE   （2）500 （3） 乙

【详解】（1）第一次选择的欧姆挡（），发现表针偏转角度极小，说明选择的倍率档位太小，应选择高倍率的档位，即×100，第二次测量的过程中可能进行的操作：

A．选好倍率档位后，首先将两表笔短接，并调零，A正确；

B．将两表笔分别跟被测电阻的两端接触，观察指针的位置是否在理想位置，B正确；

C．将多用电表面板上旋钮调到挡，C正确；

D．将多用电表面板上旋钮调到挡，选择的倍率档位更低，D错误；

E．随即记下表盘的读数，乘以欧姆表的倍率挡，测得电阻值，E正确。

根据上述有关操作，合理实验步骤并按操作顺序是CABE。

（2）若选择开关处在“”的电阻挡时指针位于，则被测电阻的阻值是

50×10Ω=500Ω

（3）使用完多用电表后，应把选择开关置于OFF档或交流电压最高档位，由题图可知，选择开关置于图乙的位置比较好。

3. 【答案】  . R1  ；. R1和R2的串联 ； R2（或电源）

【详解】电流表与R1串联，因此电流表量的是R1的电流；

断开开关时，电源不起作用了，这时欧姆测的是两个电阻串联之后的总电阻；

滑动变阻器滑到最左端，滑动变阻器相当于直导线，因此电压表测得的是R2两端的电压．

4.【答案】(1)1.5×103； ×1 k  . (2)30.8(30.7～30.9都正确)  ；. 154   (3)6.2

【详解】（1）用倍率为“×100”的电阻挡测电阻，由图示可知，电阻阻值为：15×100=1500Ω；

多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是×1k．

（2）选用量程为5mA的电流挡测量电流，由图示表盘可知，其分度值为10mA，示数为31.0mA．选用量程为250mA的电流挡测量电流时，最小分度为5mA；故则所测电流为155mA；

（3）选用量程为10V的电压挡测量电压，由图示表盘可知，其分度值为0.2V，示数为6.2V．

5.【答案】（3）短接（4） 红 ；. 黑；（5）中央（6） OFF

【详解】（3）将红、黑表笔短接，进行欧姆调零．

（4）测反向电阻时，将红表笔接二极管正极，将黑表笔接二极管负极，读出电表示数．

（5）为了得到准确的测量结果，应让电表指针尽量指向表盘中央．

（6）测量完成后，将选择开关拔向Off挡或交流电压最高挡位置．

6. 【答案】（1）ACE  （2）   （3）不含电源  ；

【解析】

【详解】(1) 开关S接到位置1或2时, 表头与电阻并联，电阻起分流作用，是电流档，开关S接到位置1时，并联的电阻阻值小，所以接位置1时的量程大，故A正确；

B、开关S接到位置3或4时，表头与电表中的电源相连接，是电阻档，欧姆表内阻不一定相等，接4时倍率大，故B错误；

C、开关S接到位置5或6时, 表头与电阻串联，电阻起分压作用，是电压档，开关S接到位置6时，串联的电阻阻值大，所以接位置6时的量程大，故C正确；

D、做欧姆表使用，表盘的刻度都是不均匀的，故D错误；

E、对于多用电表无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表，故E正确；

故选ACE．

(2) 当把开关S接到位置4时，先短接红黑表笔进行欧姆调零，则有，后将一阻值为的电阻R接到两表笔间，指针恰好偏转到满刻度的处，则有，解得；

(3) 先将多用电表选择开关旋至直流电压档，测量小盒子的任意两个接线柱之间的电压，发现读数均为零，说明该部分电路内部不含电源；

将多用电表选择开关旋至欧姆档，测得A、B间电阻为R，B、C间的电阻为2R；用导线将C、D连接后，测得A、B间的电阻为．若该部分电路仅由两个组织均为R的电阻连接而成，B、C间由两电阻串联；A、B间只有一个电阻，若用导线将C、D连接后，A、B间由两电阻并联；所以电路图为

7. 【答案】 （1）. B；. a ；. D   （2）. 断开；. D

【详解】解：（1）用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，当并联在断路处（设有一处发生断路）时，电压表示数应为电源电压，因此，用多用电表的直流电压挡检查电路时，电压表的量程必须大于电源电压，为了使示数明显，选择量程不宜过大，而电源电压约为6 V，故选10 V量程即可，ACD错误，B正确。

故选B。

②测试时红表笔应接电势高的a点。

③因合上开关S后，A、B灯都不亮，又只有某一项有故障，所以只可能发生断路的故障。根据测试结果，a、b间有示数，说明a→电源→b完好；c、b间有示数，说明c→a→电源→b完好；d、f有示数，说明d→c→a→电源→b→f完好；c、d无示数，结合以上分析可知d、f段断路。ABC错误，D正确。

故选D。

（2）①用欧姆挡检查时，测试前应首先将开关S断开。

②根据测试结果，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e时电阻无穷大，可以断定是d、e间导线断路。‍ABC错误，D正确。故选D。
