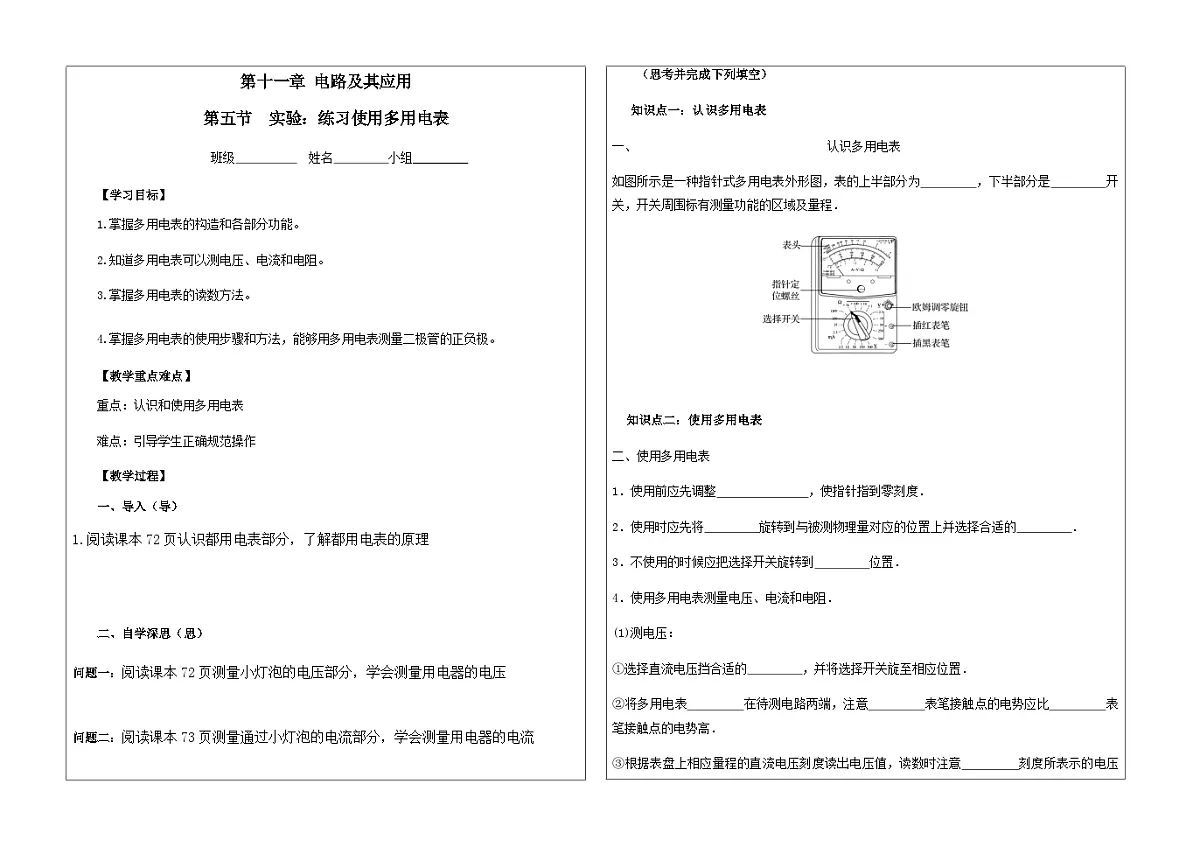

第十一章 电路及其应用
第五节 实验：练习使用多用电表
班级 姓名 小组_________
【学习目标】
1.掌握多用电表的构造和各部分功能。
2.知道多用电表可以测电压、电流和电阻。
3.掌握多用电表的读数方法。
4.掌握多用电表的使用步骤和方法，能够用多用电表测量二极管的正负极。
【教学重点难点】
重点：认识和使用多用电表
难点：引导学生正确规范操作
【教学过程】
一、导入（导）
1.阅读课本72页认识都用电表部分，了解都用电表的原理
二、自学深思（思）
问题一：阅读课本72页测量小灯泡的电压部分，学会测量用电器的电压
问题二：阅读课本73页测量通过小灯泡的电流部分，学会测量用电器的电流
（思考并完成下列填空）
知识点一：认识多用电表
认识多用电表
如图所示是一种指针式多用电表外形图，表的上半部分为 ，下半部分是 开关，开关周围标有测量功能的区域及量程．
知识点二：使用多用电表
二、使用多用电表
1．使用前应先调整 ，使指针指到零刻度．
2．使用时应先将 旋转到与被测物理量对应的位置上并选择合适的 ．
3．不使用的时候应把选择开关旋转到 位置．
4．使用多用电表测量电压、电流和电阻．
(1)测电压：
①选择直流电压挡合适的 ，并将选择开关旋至相应位置．
②将多用电表 在待测电路两端，注意 表笔接触点的电势应比 表笔接触点的电势高．
③根据表盘上相应量程的直流电压刻度读出电压值，读数时注意 刻度所表示的电压值．

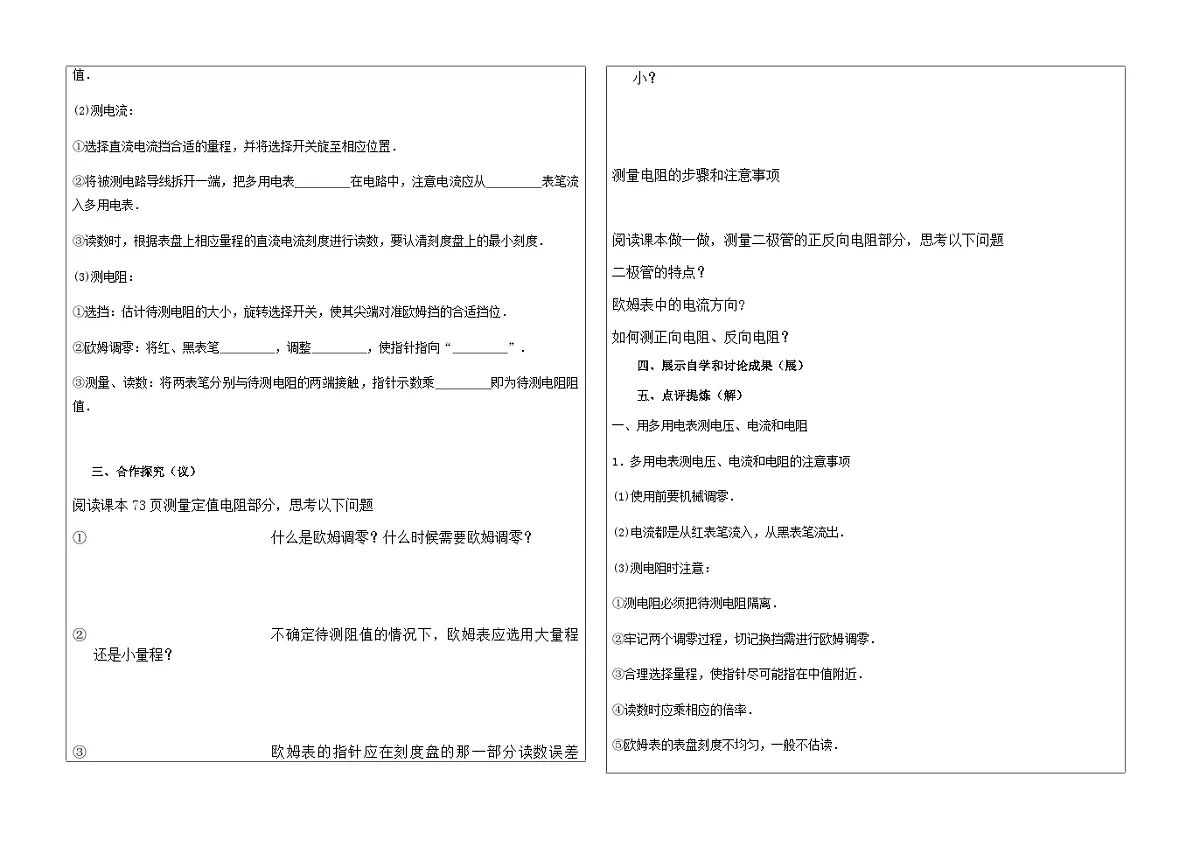

(2)测电流：
①选择直流电流挡合适的量程，并将选择开关旋至相应位置．
②将被测电路导线拆开一端，把多用电表 在电路中，注意电流应从 表笔流入多用电表．
③读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度．
(3)测电阻：
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．
②欧姆调零：将红、黑表笔 ，调整 ，使指针指向“ ”．
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘 即为待测电阻阻值．
三、合作探究（议）
阅读课本73页测量定值电阻部分，思考以下问题
什么是欧姆调零？什么时候需要欧姆调零？
不确定待测阻值的情况下，欧姆表应选用大量程还是小量程？
欧姆表的指针应在刻度盘的那一部分读数误差小？
测量电阻的步骤和注意事项
阅读课本做一做，测量二极管的正反向电阻部分，思考以下问题
二极管的特点？
欧姆表中的电流方向?
如何测正向电阻、反向电阻？
四、展示自学和讨论成果（展）
五、点评提炼（解）
一、用多用电表测电压、电流和电阻
1．多用电表测电压、电流和电阻的注意事项
(1)使用前要机械调零．
(2)电流都是从红表笔流入，从黑表笔流出．
(3)测电阻时注意：
①测电阻必须把待测电阻隔离．
②牢记两个调零过程，切记换挡需进行欧姆调零．
③合理选择量程，使指针尽可能指在中值附近．
④读数时应乘相应的倍率．
⑤欧姆表的表盘刻度不均匀，一般不估读．
⑥电池用旧后，电压会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．
2．多用电表的读数
(1)读数时要注意读表盘上的哪条刻度线：
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．
(2)电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．
二、用多用电表测二极管的正反向电阻
1.认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极．
特点：电流从正极流入时电阻很小，而从正极流出时电阻很大．
2．多用电表测二极管的正反向电阻
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．
三、用多用电表检测电路故障
(1)故障种类及特点
电路故障一般有两种情况，即短路和断路。
①短路的特点：电路中有电流，但短路部分电压为零；被短路的用电器不工作，与之串联的用电器工作电流增大。
②断路的特点：在电源正常的情况下，断路部分电流为零，但断路处有电压，若干路断路则断路处电压等于电源电压。
(2)分析与检测方法
①电压表检测法
若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点。若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路。
②欧姆表检测法
断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间电路正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分有断路。
六、迁移应用（达）
【例1】在练习使用多用电表的实验中：
(1)某同学连接的电路如图所示．
①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的阻值；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．
(2)在使用多用电表的欧姆挡测量电阻时，若________．
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
【例2】如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)．
(2)用此多用电表进行测量，当选用量程为50 mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为______ mA；当选用量程为250 mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.
(3)当选用量程为10 V的直流电压挡测量电压时，表针也指于图示位置，则所测电压为______ V. 【例3】某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大)．完成下列测量步骤：
(1)检查多用电表的机械零点．
(2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的________(选填“a”或“b”)端．
图5
(3)将选择开关拨至电阻“×100”挡，进行正确的测量步骤后，发现表针偏角较小．为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量．则该同学应选择________(选填“×10”或“×1 k”)挡，然后________，再进行测量．测量后示数如图5所示，则测量结果为________________．
(4)测量完成后，将选择开关拨向________挡位置．
【例4】如图所示是某同学连接的实验实物图，A、B灯都不亮，他采用下列两种方法进行故障检查．
(1)闭合开关，应用多用电表的直流电压挡进行检查，选择开关置于10 V挡．该同学测试结果如表1所示，在测试c、d间直流电压时，红表笔应接触__________(选填“c”或“d”)．根据测试结果，可判断电路中一定存在的故障是________．
A．灯A短路 B．灯B短路
C．cd段断路 D．df段断路
表1
测试点
电压表示数
a、b
有示数
b、c
有示数
c、d
无示数
d、f
有示数
表2
测试点
指针偏转情况
c、d
d、e
e、f
(2)将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的故障是________．
A．灯A断路 B．灯B短路
C．灯A、B都断路 D．d、e间导线断路
