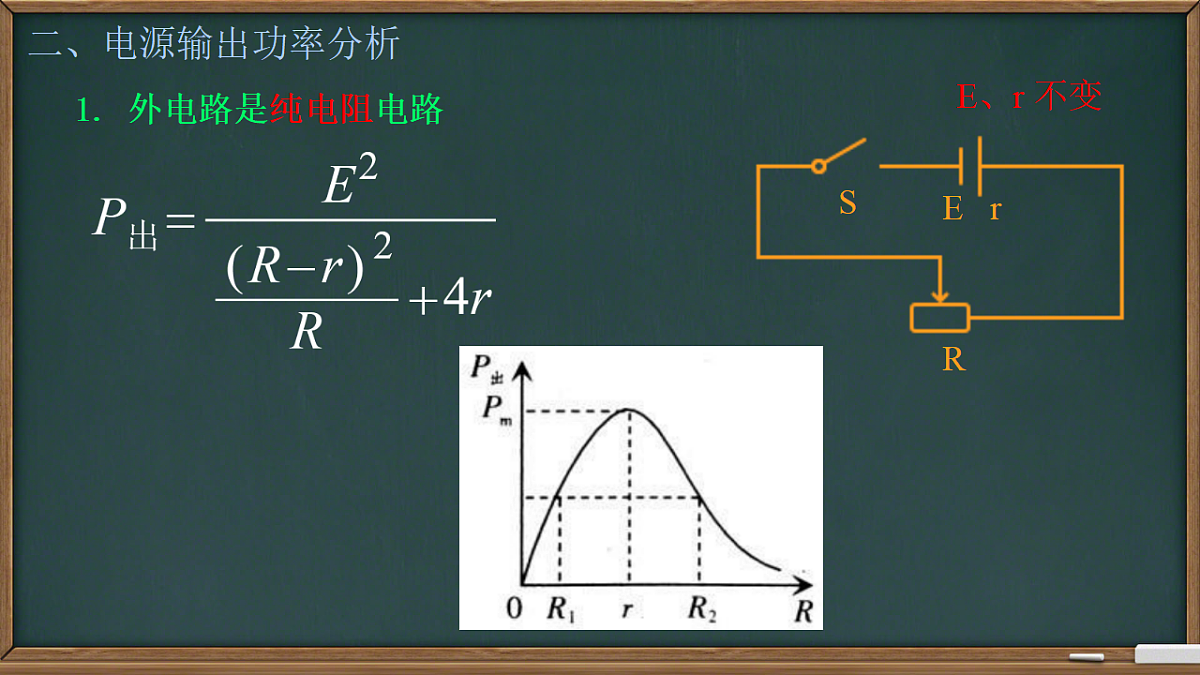

电源的输出功率人教版（2019）必修 第三册第十二章 电能 能量守恒定律请你说说：如图所示的电路，当开关S闭合后，闭合电路中的能量转化情况。一、电源的三个功率r1. 总功率：2. 热功率：3. 输出功率：二、电源输出功率分析1. 外电路是纯电阻电路什么情况下，P出最大？二、电源输出功率分析1. 外电路是纯电阻电路二、电源输出功率分析1. 外电路是纯电阻电路【练习1】 如图所示，电源电动势E =3V，内阻r =3Ω，定值电阻R1=1Ω，滑动变阻器R₂的最大阻值为10Ω，则：（功率计算保留两位有效数字）此电路，电源输出功率最大时，电源的效率为多大？ (1)当R₂ Ω时，电源输出功率最大，Pm = W； (2)当R₂ Ω时，变阻器的耗电功率最大，为Pm2 = W； (3)当R₂ Ω时，电阻R₁的耗电功率最大，为Pm1 = W .240.750.5600.56二、电源输出功率分析2. 外电路是非纯电阻电路什么情况下，P出最大？得二、电源输出功率分析2. 外电路是非纯电阻电路【练习2】 如图，直流电动机内阻RM=2Ω,电源电动势E=8V,内阻r =2Ω,当开关S接通后，调节变阻器的阻值，当R=10Ω时，电源的输出功率最大，求此时电动机输出的机械功率。1.28W三、总结对于给定电源（E、r 保持不变），无论外电路是纯电阻电路还是非纯电阻电路，电源的输出功率达最大的条件是：最大输出功率为：课内练习（多选）如图所示，电源电动势E =12V，内阻r =3Ω，R0=1Ω，直流电动机内阻RM=1Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作（额定输出功率为P0=2W），甲图电流为I1，乙图电流为I2，则下列选项正确的是（ ）E rSR2SE rR0R1甲乙RMBD四、作业训练推导电源输出功率达最大的条件和最大输出功率值。
