高中物理人教版 (2019)必修 第三册实验：练习使用多用电表教学课件ppt

这是一份高中物理人教版 (2019)必修 第三册实验：练习使用多用电表教学课件ppt，共17页。PPT课件主要包含了机械调零，读数示数x倍率等内容，欢迎下载使用。

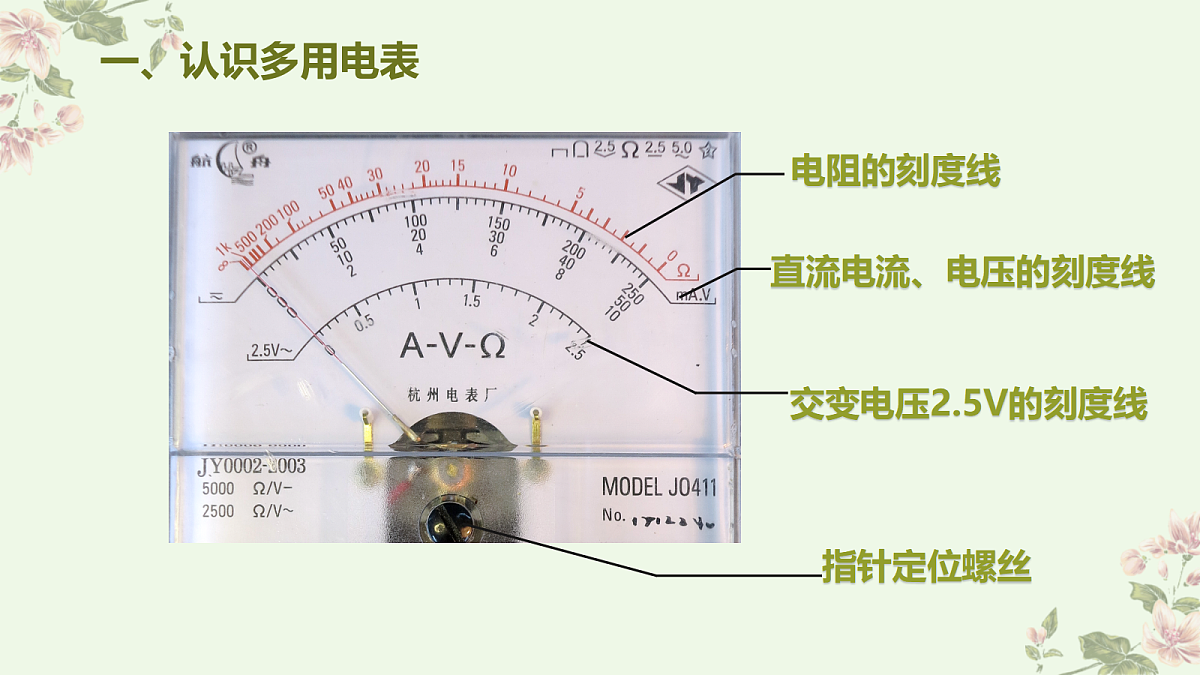

检查多用电表指针是否停在表盘左侧的零刻度位置。若不指零，用小螺丝刀对指针定位螺丝进行机械调零

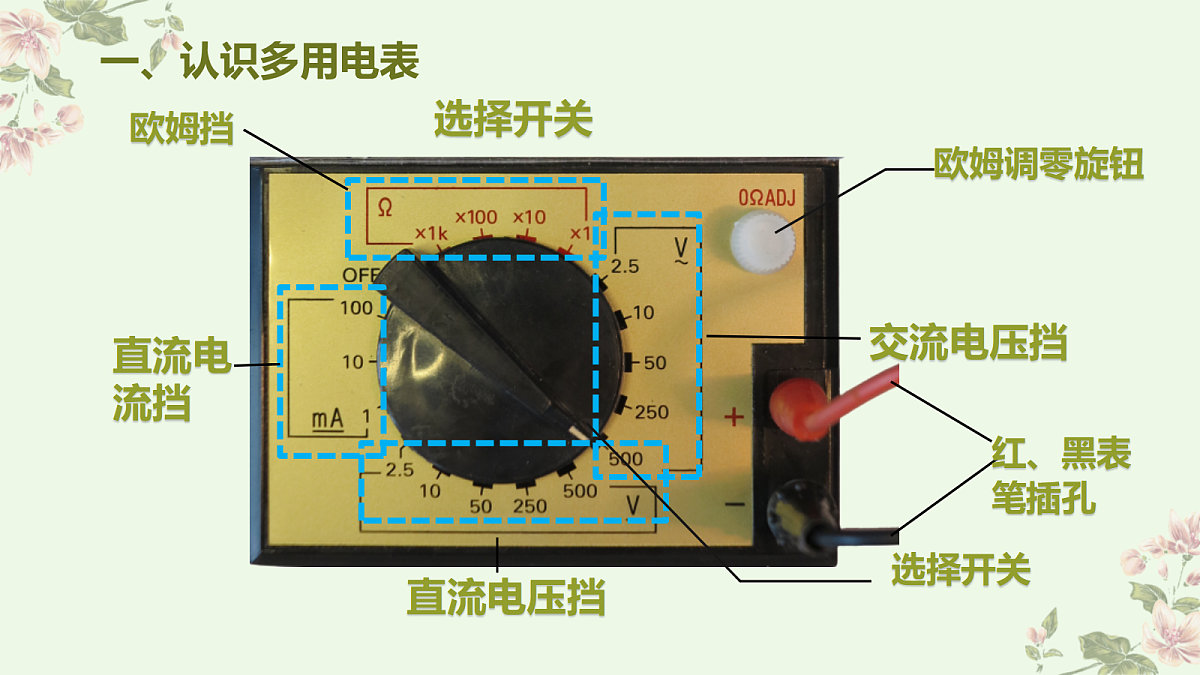

将开关旋转到合适的量程
用两支表笔分别接触灯泡两端的接线柱红表笔接触点的电势高于黑表笔

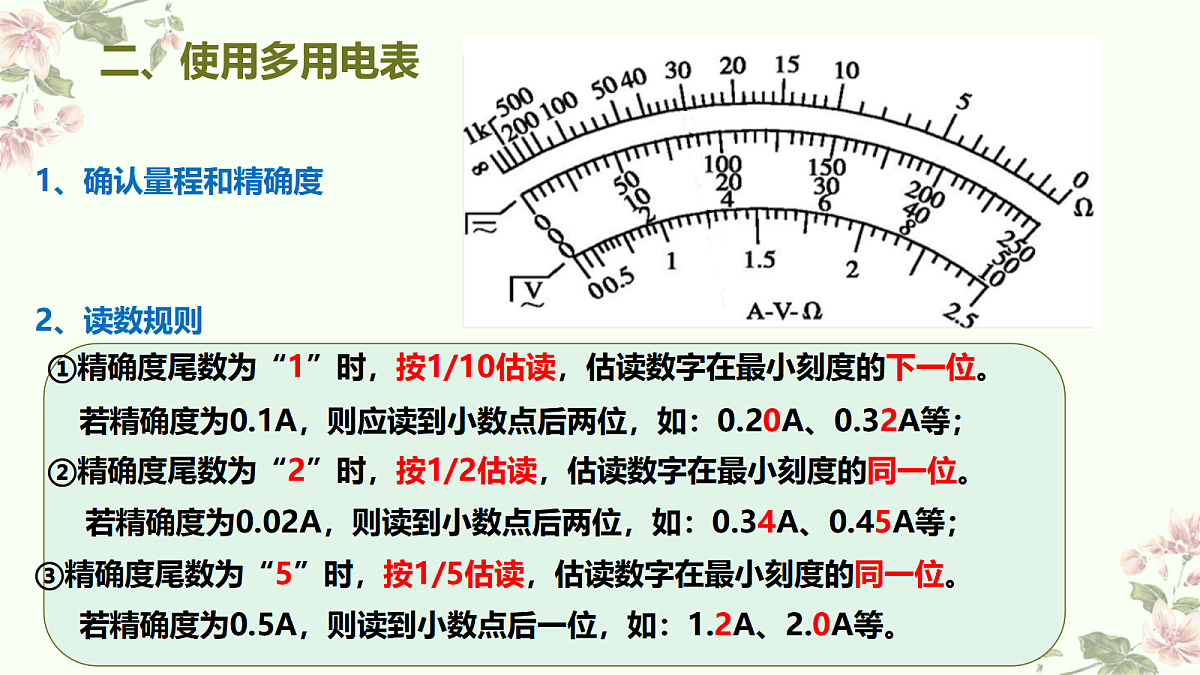

根据表盘相应的直流电压刻度进行读数
断开电路开关，把小灯泡的一个接线柱上的导线卸开将多用电表串联进电路电流应该从红表笔流入，从黑表笔流出
根据表盘相应量程的直流电流刻度进行读数
机械调零：调整定位螺丝
选挡：选择合适的倍率，若待测电阻未知，则选择中等倍率
欧姆调零：红、黑笔短接，调节欧姆调零旋钮
测量：红、黑表笔分别接触待测电阻两端
指针应在中间1/3处，若不在重复2、3、4、5步骤
使用完毕将旋钮旋到OFF处
注意：（1）每次换挡后都要进行欧姆调零（2）测电阻时，应与外界电源断开（3）与外界电阻断开，手勿触摸到电笔
