1.2 同位角、内错角、同旁内角 课件-2025-2026学年浙教版（2024）数学七年级下册教学课件

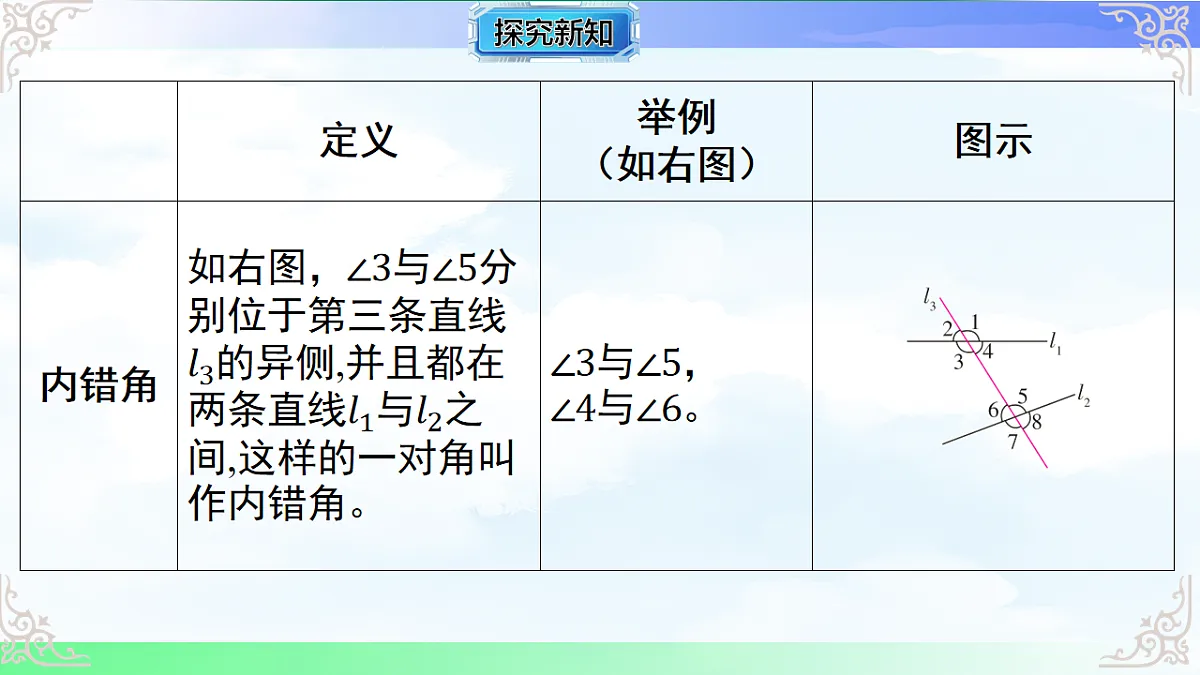

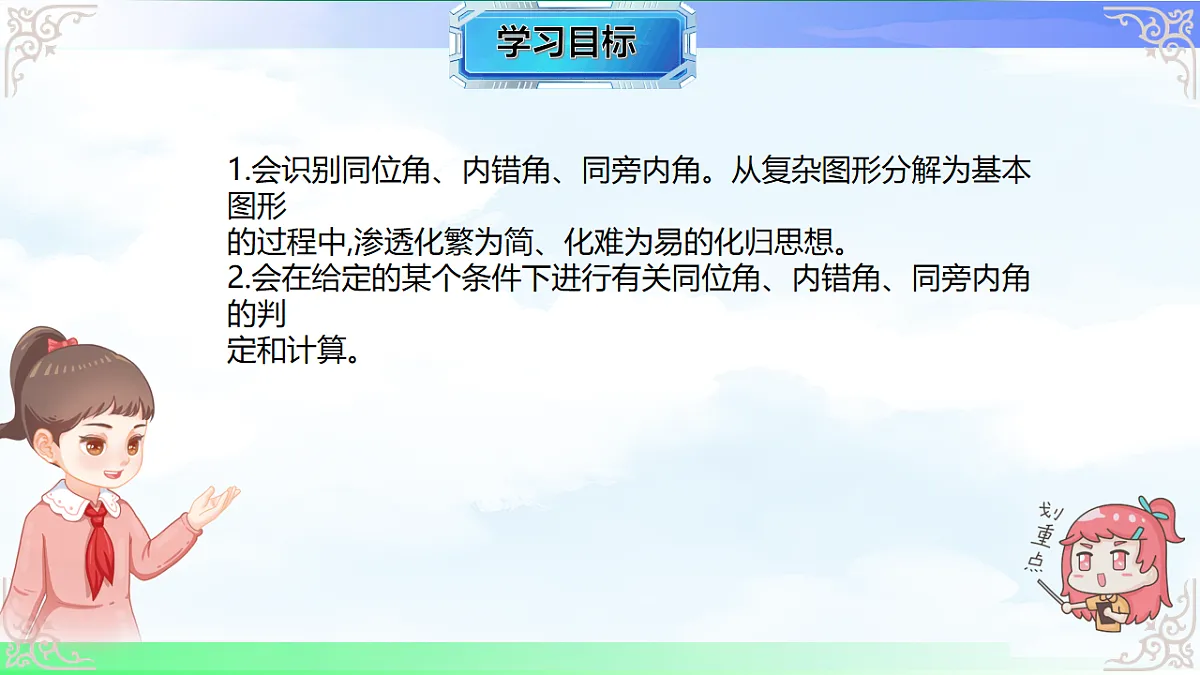

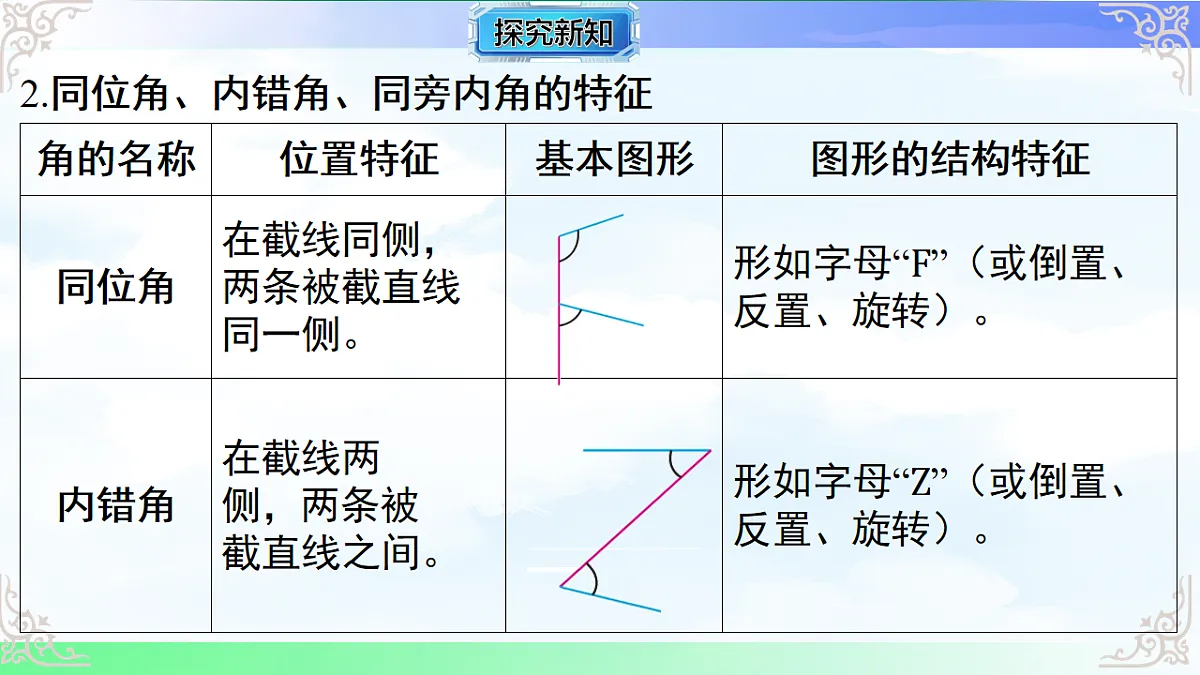

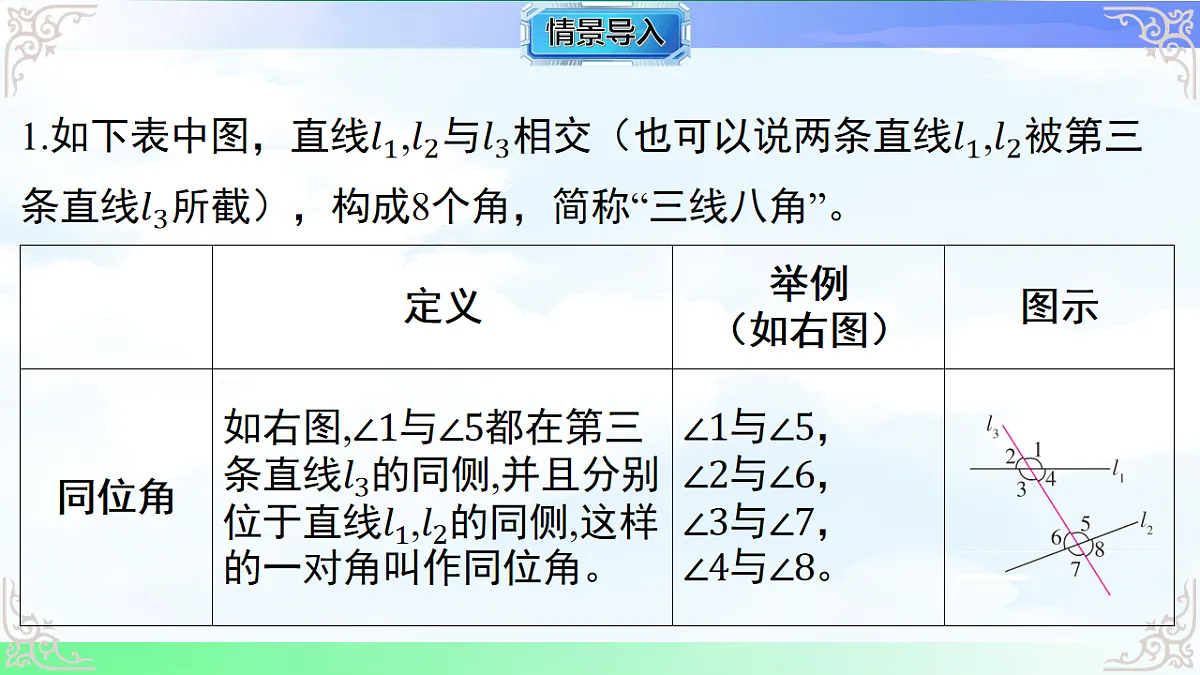

幻灯片 1：封面标题：1.2 同位角、内错角、同旁内角学科：数学年级：七年级下册版本：浙教版 2024幻灯片 2：教学目标理解同位角、内错角、同旁内角的概念，能在简单的图形中准确识别这三类角。掌握同位角、内错角、同旁内角的位置特征，能结合图形描述它们的位置关系。通过观察、分析图形，提升空间想象能力和逻辑思维能力，为后续学习平行线的判定与性质奠定基础。幻灯片 3：新知导入展示生活中的场景图片：如铁轨的枕木与铁轨、窗户的横框与竖框、楼梯的台阶边缘等。提问 1：这些图片中都存在哪些直线？它们的位置关系是怎样的？提问 2：如果我们用两条直线代表铁轨（或横框），用第三条直线代表枕木（或竖框），会形成怎样的几何图形？引出主题：当两条直线被第三条直线所截时，会产生一些具有特殊位置关系的角，这就是我们今天要学习的同位角、内错角、同旁内角。幻灯片 4：新知探究 —— 三线八角基本图形展示图形：两条直线\(l_1\)、\(l_2\)被第三条直线\(l_3\)所截，形成 8 个角（标记为\(\angle1\)、\(\angle2\)、\(\angle3\)、\(\angle4\)、\(\angle5\)、\(\angle6\)、\(\angle7\)、\(\angle8\)）。定义相关概念：截线：第三条直线\(l_3\)（负责 “截取” 另外两条直线的直线）。被截线：两条直线\(l_1\)、\(l_2\)（被第三条直线截取的两条直线）。强调：后续研究的同位角、内错角、同旁内角，均是在 “三线八角” 这个基本图形中产生的。幻灯片 5：新知探究 —— 同位角的概念与特征结合 “三线八角” 图形，标注出\(\angle1\)与\(\angle5\)。观察位置关系：从截线\(l_3\)来看：\(\angle1\)与\(\angle5\)都在截线\(l_3\)的同一侧（右侧）。从被截线\(l_1\)、\(l_2\)来看：\(\angle1\)与\(\angle5\)都在被截线\(l_1\)、\(l_2\)的同一方（上方）。定义：像\(\angle1\)与\(\angle5\)这样，在截线的同一侧，且在被截线的同一方的两个角，叫做同位角。补充示例：在图形中找出其他同位角（\(\angle2\)与\(\angle6\)、\(\angle3\)与\(\angle7\)、\(\angle4\)与\(\angle8\)），并让学生观察它们是否符合上述位置特征。总结同位角特征：“同旁（截线）、同向（被截线）”，形状类似 “F” 型。幻灯片 6：新知探究 —— 内错角的概念与特征结合 “三线八角” 图形，标注出\(\angle3\)与\(\angle5\)。观察位置关系：从截线\(l_3\)来看：\(\angle3\)与\(\angle5\)在截线\(l_3\)的两侧（\(\angle3\)在左侧，\(\angle5\)在右侧）。从被截线\(l_1\)、\(l_2\)来看：\(\angle3\)与\(\angle5\)在被截线\(l_1\)、\(l_2\)之间（内部）。定义：像\(\angle3\)与\(\angle5\)这样，在截线的两侧，且在被截线之间的两个角，叫做内错角。补充示例：在图形中找出另一组内错角（\(\angle4\)与\(\angle6\)），验证其位置特征。总结内错角特征：“两侧（截线）、内部（被截线）”，形状类似 “Z” 型。幻灯片 7：新知探究 —— 同旁内角的概念与特征结合 “三线八角” 图形，标注出\(\angle3\)与\(\angle6\)。观察位置关系：从截线\(l_3\)来看：\(\angle3\)与\(\angle6\)在截线\(l_3\)的同一侧（左侧）。从被截线\(l_1\)、\(l_2\)来看：\(\angle3\)与\(\angle6\)在被截线\(l_1\)、\(l_2\)之间（内部）。定义：像\(\angle3\)与\(\angle6\)这样，在截线的同一侧，且在被截线之间的两个角，叫做同旁内角。补充示例：在图形中找出另一组同旁内角（\(\angle4\)与\(\angle5\)），确认其位置特征。总结同旁内角特征：“同旁（截线）、内部（被截线）”，形状类似 “U” 型。幻灯片 8：新知辨析 —— 三类角的区别与联系列表对比：角的类型截线两侧 / 同旁被截线之间 / 外侧典型形状示例（三线八角中）同位角同旁外侧（同一方）“F” 型\(\angle1\)与\(\angle5\)内错角两侧之间“Z” 型\(\angle3\)与\(\angle5\)同旁内角同旁之间“U” 型\(\angle3\)与\(\angle6\)强调关键点：三类角的判断都需基于 “两条直线被第三条直线所截” 的基本图形，脱离这个图形则不存在这三类角。判断时先确定 “截线” 和 “被截线”，再根据位置特征区分角的类型，避免混淆。幻灯片 9：例题讲解 1—— 基础识别类题目：如图，直线\(a\)、\(b\)被直线\(c\)所截，找出图中的同位角、内错角和同旁内角。分析过程：先确定截线和被截线：截线为\(c\)，被截线为\(a\)、\(b\)。找同位角：根据 “同旁、同向” 特征，找出\(\angle1\)与\(\angle5\)、\(\angle2\)与\(\angle6\)、\(\angle3\)与\(\angle7\)、\(\angle4\)与\(\angle8\)。找内错角：根据 “两侧、内部” 特征，找出\(\angle3\)与\(\angle5\)、\(\angle4\)与\(\angle6\)。找同旁内角：根据 “同旁、内部” 特征，找出\(\angle3\)与\(\angle6\)、\(\angle4\)与\(\angle5\)。答案：同位角：\(\angle1\)与\(\angle5\)、\(\angle2\)与\(\angle6\)、\(\angle3\)与\(\angle7\)、\(\angle4\)与\(\angle8\)；内错角：\(\angle3\)与\(\angle5\)、\(\angle4\)与\(\angle6\)；同旁内角：\(\angle3\)与\(\angle6\)、\(\angle4\)与\(\angle5\)。幻灯片 10：例题讲解 2—— 复杂图形识别类题目：如图，直线\(EF\)分别交直线\(AB\)、\(CD\)于点\(G\)、\(H\)，直线\(GM\)、\(HN\)分别在\(\angle EGB\)和\(\angle EHD\)内部，找出图中与\(\angle1\)是同位角、内错角、同旁内角的角。分析过程：确定截线和被截线：要找与\(\angle1\)相关的角，需先看\(\angle1\)的两边 —— 一边在\(GM\)上，一边在\(EF\)上，因此截线为\(EF\)，被截线需根据另一条直线确定。找同位角：与\(\angle1\)在截线\(EF\)同旁（左侧），且在被截线（\(GM\)与\(AB\)、\(GM\)与\(CD\)、\(GM\)与\(HN\)）同一方的角。经观察，\(\angle EGB\)（被截线\(GM\)与\(AB\)）、\(\angle EHD\)（被截线\(GM\)与\(CD\)）与\(\angle1\)是同位角。找内错角：与\(\angle1\)在截线\(EF\)两侧，且在被截线之间的角。观察可得，\(\angle2\)（被截线\(GM\)与\(HN\)）与\(\angle1\)是内错角。找同旁内角：与\(\angle1\)在截线\(EF\)同旁，且在被截线之间的角。经分析，\(\angle MGB\)（被截线\(GM\)与\(AB\)）与\(\angle1\)是同旁内角。答案：与\(\angle1\)是同位角的角：\(\angle EGB\)、\(\angle EHD\)；内错角：\(\angle2\)；同旁内角：\(\angle MGB\)。幻灯片 11：课堂练习 —— 知识技能类必做题题目 1：下列图形中，\(\angle1\)与\(\angle2\)是同位角的是（ ）（给出 4 个选项图形，分别包含 “F” 型、“Z” 型、无截线关系、位置不符的图形）题目 2：如图，直线\(AD\)、\(BC\)被直线\(AB\)所截，找出图中的同位角、内错角、同旁内角；再找出直线\(AB\)、\(CD\)被直线\(AD\)所截形成的同位角、内错角、同旁内角。答案 1：选择符合 “同旁、同向” 特征的 “F” 型图形选项。答案 2：直线\(AD\)、\(BC\)被\(AB\)所截：同位角（无，因\(AD\)与\(BC\)不平行且位置关系不符合）；内错角（无）；同旁内角：\(\angle DAB\)与\(\angle CBA\)。直线\(AB\)、\(CD\)被\(AD\)所截：同位角（无）；内错角：\(\angle DAB\)与\(\angle ADC\)；同旁内角（无）。幻灯片 12：课堂练习 —— 知识技能类选做题题目：如图，已知直线\(l_1\)、\(l_2\)、\(l_3\)两两相交，且\(l_3\)与\(l_1\)、\(l_2\)分别交于点\(A\)、\(B\)，\(\angle1=60^\circ\)，\(\angle2=120^\circ\)。(1) 指出图中与\(\angle1\)是同位角、内错角、同旁内角的角；(2) 判断\(\angle1\)与\(\angle2\)是什么位置关系的角，并说明理由。解答过程：(1) 截线为\(l_3\)，被截线为\(l_1\)与\(l_2\)：同位角：无（\(l_1\)与\(l_2\)被\(l_3\)所截，\(\angle1\)在\(l_3\)左侧，\(l_2\)上无对应同向角）；内错角：无；同旁内角：\(\angle3\)（与\(\angle1\)在\(l_3\)同旁，且在\(l_1\)与\(l_2\)之间）。(2) \(\angle1\)与\(\angle2\)是同旁内角，理由：\(\angle1\)与\(\angle2\)的截线为\(l_2\)，被截线为\(l_1\)与\(l_3\)，它们在截线\(l_2\)的同一侧（上方），且在被截线\(l_1\)与\(l_3\)之间，符合同旁内角的定义。幻灯片 13：课堂练习 —— 综合拓展类作业题目：如图，在由直线\(AB\)、\(CD\)、\(EF\)、\(GH\)构成的图形中，找出所有的同位角、内错角、同旁内角，并选择其中 3 组角，说明它们的截线和被截线分别是什么。提示：先确定图形中的 “三线” 组合（每两条直线被第三条直线所截为一组），再按组分析，避免重复或遗漏。幻灯片 14：课堂小结回顾核心概念：同位角：截线同旁，被截线同向（“F” 型）。内错角：截线两侧，被截线之间（“Z” 型）。同旁内角：截线同旁，被截线之间（“U” 型）。总结判断方法：第一步：确定 “截线”（连接两个角的公共边所在的直线）和 “被截线”（另外两条直线）。第二步：根据角在截线和被截线中的位置，对照三类角的特征进行判断。强调：三类角仅描述位置关系，与角的大小无关；判断时需紧扣 “三线八角” 基本图形，复杂图形可分解为多个基本图形分析。幻灯片 15：作业布置 —— 知识技能类必做题题目 1：如图，直线\(a\)、\(b\)被直线\(c\)所截，若\(\angle1\)与\(\angle2\)是内错角，则图中标记的角中，与\(\angle1\)是同位角的是（ ）A．\(\angle3\) B．\(\angle4\) C．\(\angle5\) D．\(\angle6\)题目 2：找出图中所有的同位角、内错角、同旁内角（图形为直线\(AD\)、\(BE\)、\(CF\)交于三点，形成多个 “三线八角” 组合）。幻灯片 16：作业布置 —— 知识技能类选做题题目：如图，已知\(\angle1\)与\(\angle2\)是同位角，且\(\angle1=50^\circ\)，\(\angle2\)的邻补角是\(130^\circ\)，判断\(\angle1\)与\(\angle2\)所在的两条被截线是否平行（提示：先根据邻补角求出\(\angle2\)的度数，再结合同位角的位置关系分析）。幻灯片 17：作业布置 —— 综合拓展类作业题目：绘制一个由 4 条直线构成的图形，要求图形中包含至少 2 组同位角、2 组内错角和 2 组同旁内角，并标注出这些角，说明它们的截线和被截线。2024浙教版数学七年级下册授课教师： . 班 级： . 时 间： . 1.会识别同位角、内错角、同旁内角。从复杂图形分解为基本图形的过程中,渗透化繁为简、化难为易的化归思想。2.会在给定的某个条件下进行有关同位角、内错角、同旁内角的判定和计算。 2.同位角、内错角、同旁内角的特征典例 如图，填空：   解析：典例1 如图，填空：    同位    内错    同旁内夯实基础巩固练知识点1 辨别同位角、内错角、同旁内角 A（第1题）A. 同位角B. 内错角C. 同旁内角D. 对顶角 返回 D（第2题）A. 同位角B. 对顶角C. 同旁内角D. 内错角 返回 CA. B. C. D. 返回4. 两只手的食指和拇指在同一平面内，在以下四个选项中，它们构成的一对角可以看成同位角的是( )DA. B. C. D. 返回知识点2 给定条件时，同位角、内错角、同旁内角的有关计算 4545135（第5题） 返回    （第6题） 返回易错题 分不清哪两条直线被哪条直线所截而出错 D  返回整合方法提升练8. [2024·金华义乌市校级月考] 如图，下列说法正确的是( )D  返回    8（3）如果要知道图中8个角的度数，条件中至少应给出几个角的度数？【解】条件中至少应给出2个角的度数. 返回必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.谢谢观看！
