3.通过观察和实验，探究串联和并联电路的特点，以及开关在串联电路和并联电路中的控制作用。

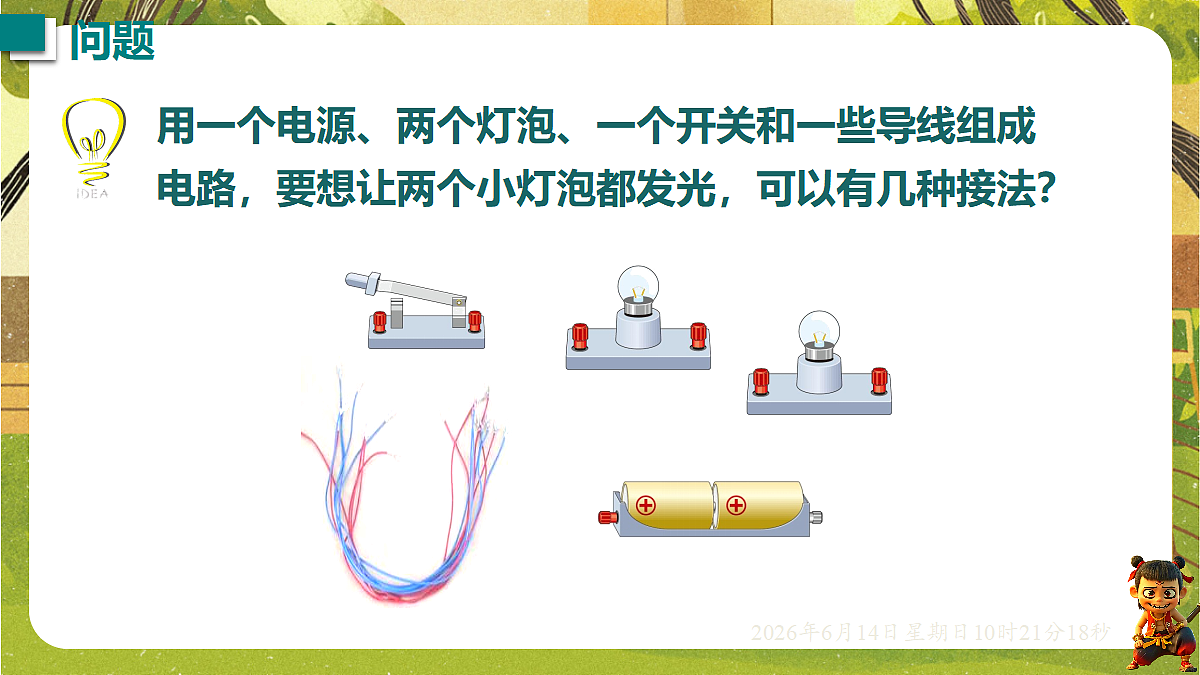

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

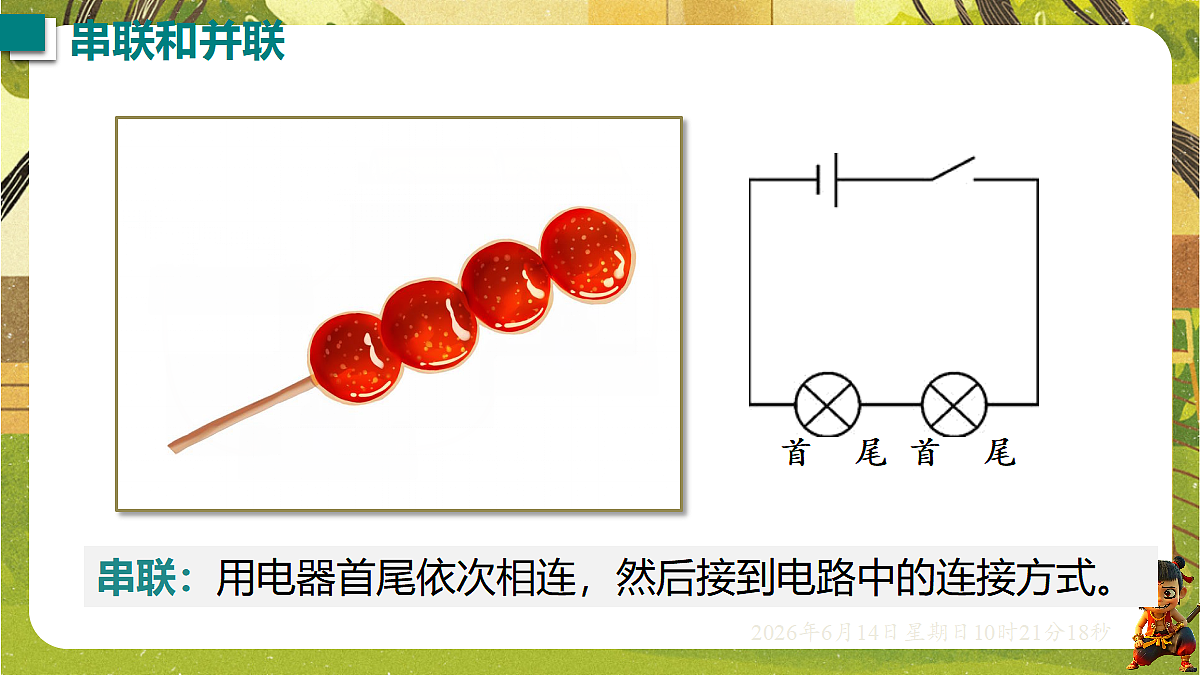

串联：用电器首尾依次相连，然后接到电路中的连接方式。

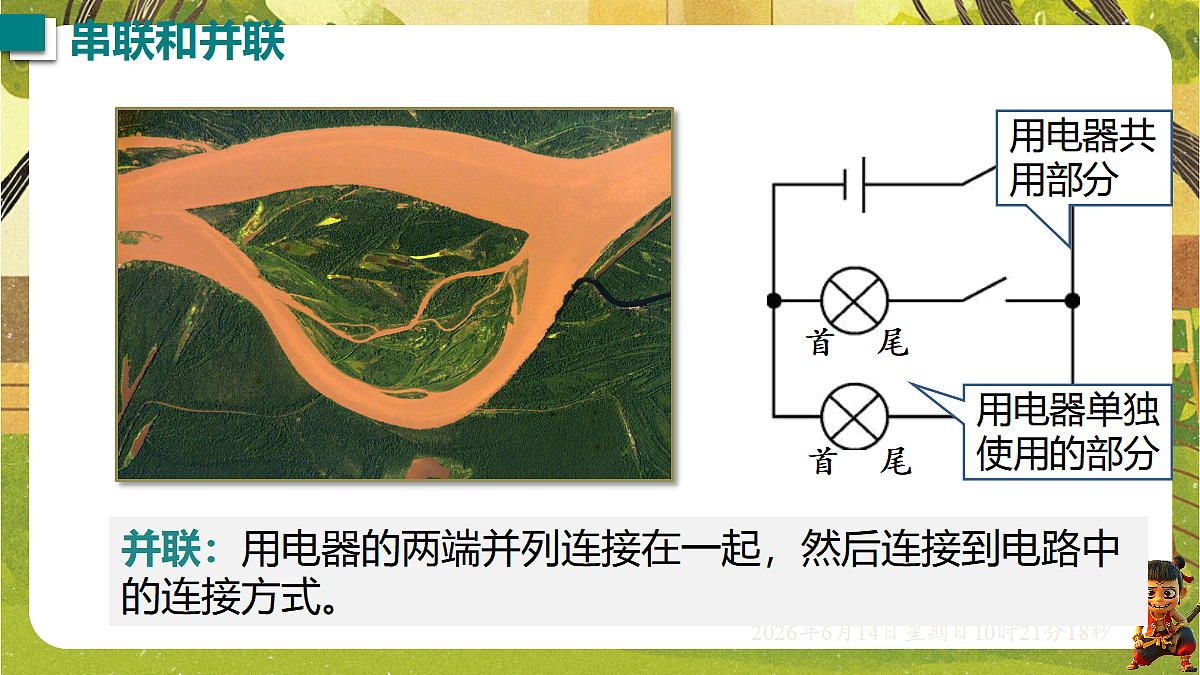

并联：用电器的两端并列连接在一起，然后连接到电路中的连接方式。

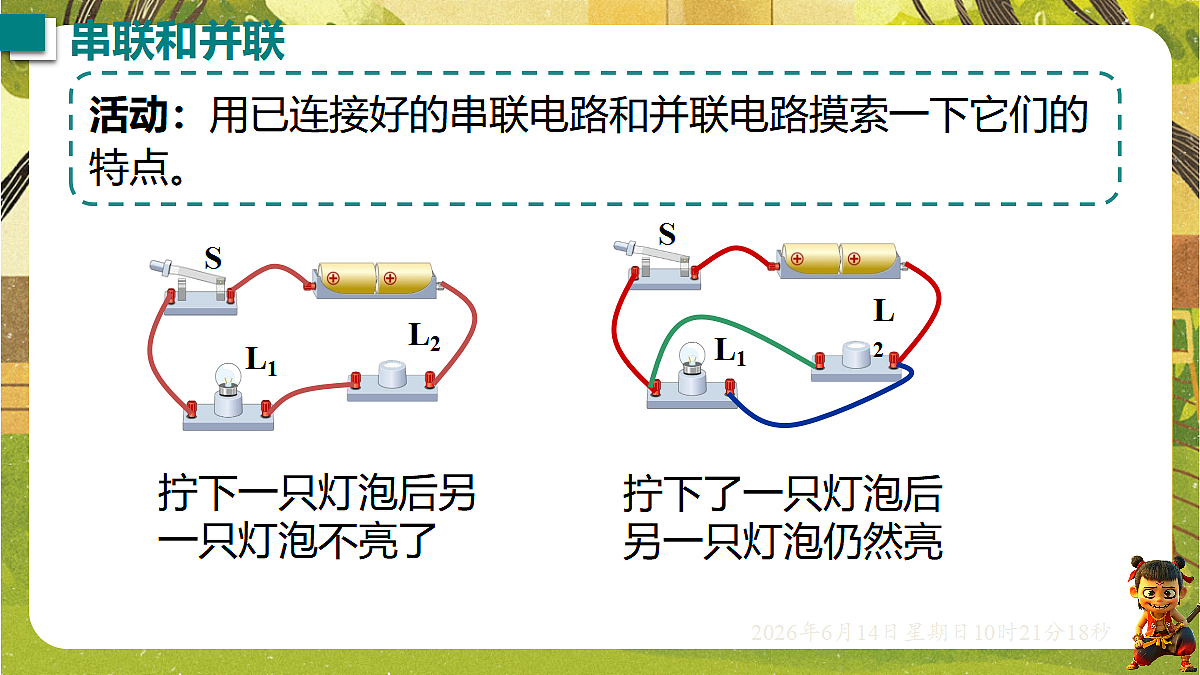

活动：用已连接好的串联电路和并联电路摸索一下它们的特点。
拧下一只灯泡后另一只灯泡不亮了
拧下了一只灯泡后另一只灯泡仍然亮
连接串联电路和并联电路

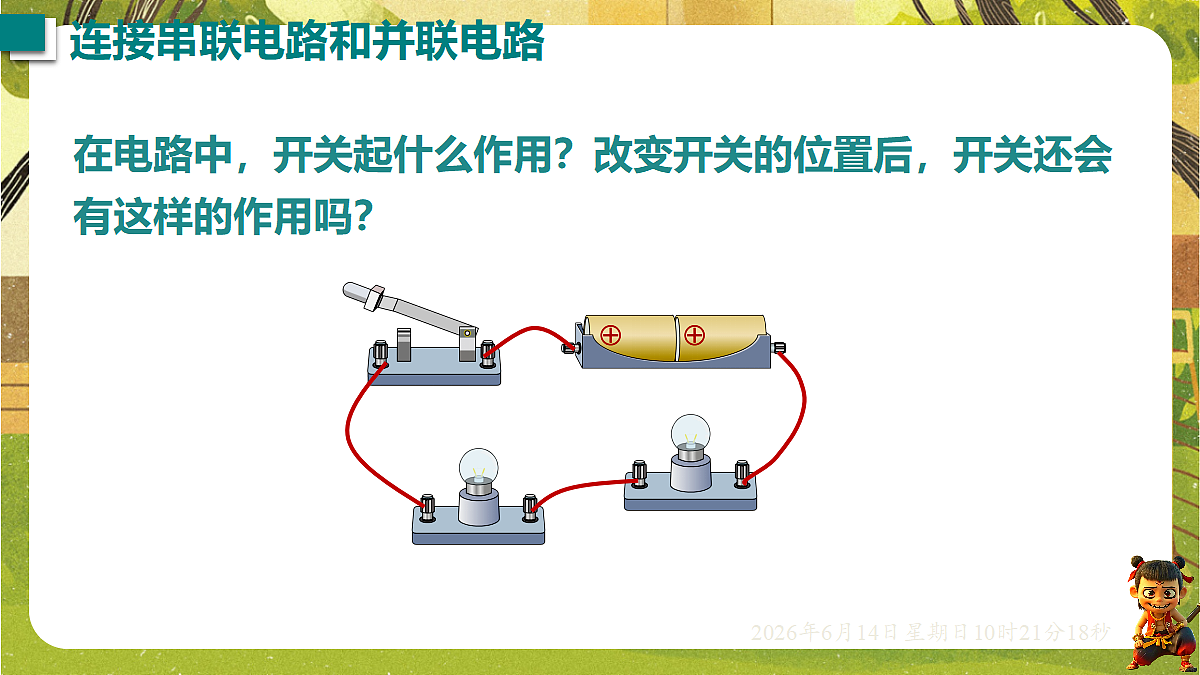

在电路中，开关起什么作用？改变开关的位置后，开关还会有这样的作用吗？

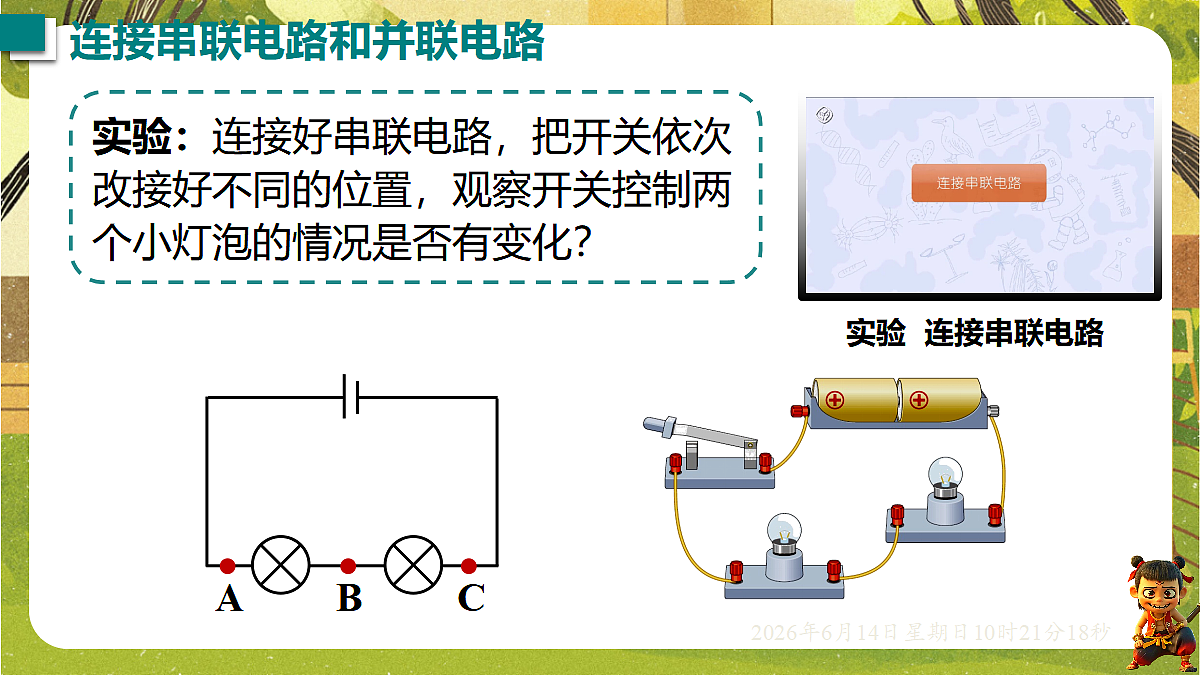

实验：连接好串联电路，把开关依次改接好不同的位置，观察开关控制两个小灯泡的情况是否有变化？
在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用。
实验：连接好并联电路，分别闭合和断开不同的开关。观察各开关控制两个小灯泡的情况。
在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
我们家里有很多很多的用电器，你认为它们是怎样连接的？
以下电路是怎样连接的？
混联：串联和并联的组合
活动：这是一个家用吹风机，你觉得它的电路图应该是怎样的？（电热丝用灯泡符号代替）
1. 在如图所示的电路图中，开关闭合后，两个灯泡属于串联的是( )
A. B. C. D.
2. 如图所示，开关能够同时控制两盏灯，且两灯并联的是( )
A. B. C. D.
3. 随着人们生活水平的提高，家庭中的用电器越来越多。关于图中用电器的说法不正确的是( )
A. 图甲中，三合一的数据线给三台手机同时充电时，三个插头之间是并联的B. 图乙中，任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是串联的C. 图丙中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，三盏灯是串联的D. 图丁中，写作业时照明用的台灯，有一个开关控制它的通断，灯和开关是串联的
6.根据实物电路在虚线框内画出相应的电路图。
7. 如图所示，下列说法正确的是( )
