知道串联电路和并联电路的特点
会画简单的串、并联电路图
知道生活生产中运用简单的串联电路或并联电路的实例
会正确识别并连接串联电路和并联电路

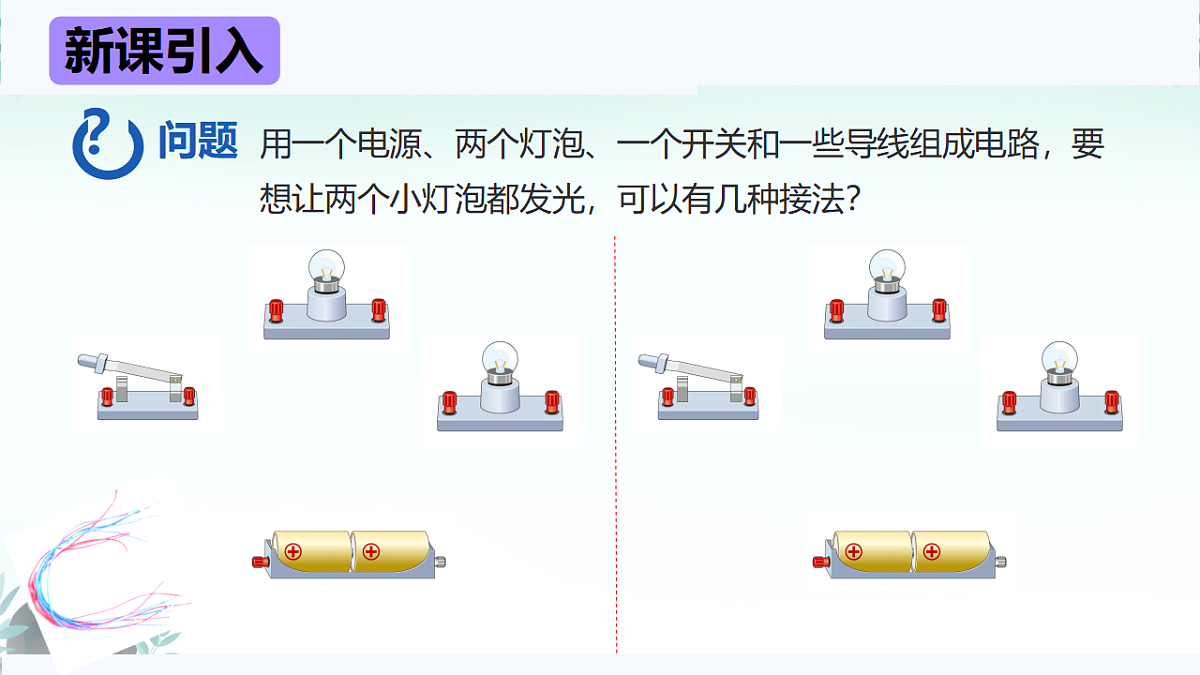

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

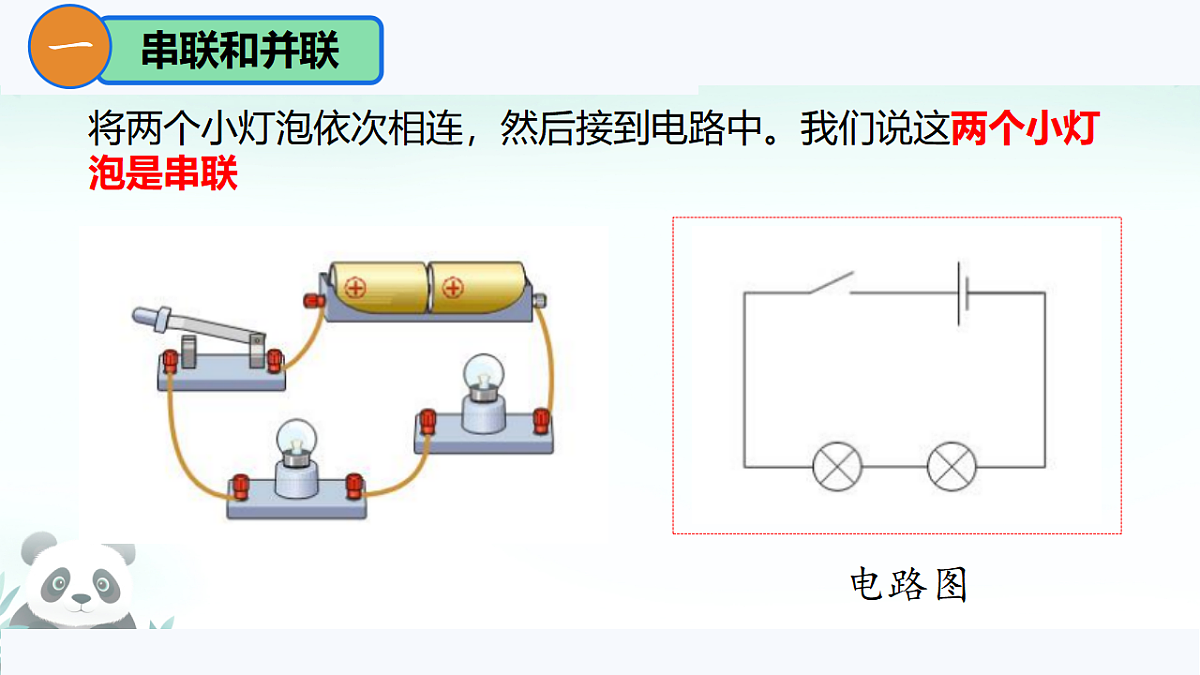

将两个小灯泡依次相连，然后接到电路中。我们说这两个小灯泡是串联
将两个小灯泡的两端分别连在一起，然后接到电路中。我们说这两个小灯泡是并联
1.按照图15.3-3连接串联电路，观察开关控制两个小灯泡发光的情况。还可以把开关改接到电路中的不同位置，观察开关控制两个小灯泡的情况是否有变化。
结论：在串联电路中，开关可以控制所有电器，开关位置的改变并不影响它对电器的控制作用。
2.按照图15.3-4所示的电路图连接电路，观察各开关控制小灯泡的情况。例如，闭合干路开关S，依次断开两个支路开关S、S₂等。
结论：在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
a.依次闭合S、S1、S2,再断开S
b.先闭合S1 S2,再闭合S
3.用箭头在图15.3-3和图15.3-4中标出电路闭合时电流的方向。
用电器能独立工作，互不影响
串联电路和并联电路都是最基本的电路，实际生活中的电路都是由它们组合而成的。家庭中的电灯、电吹风机、电视机、电脑等用电器大多是并联在电路中的。
图15.3-5是一幅简化的玩具警车的电路图。学习了串联电路和并联电路的知识，你能看懂这幅电路图吗?电路图中的小灯泡与小电动机是串联还是并联的?
小灯泡与小电动机是并联的，两者可独立工作，互不影响
串联、并联电路串联电路用电器依次相连开关控制所有用电器，开关位置改变不影响电流路径只有一条用电器间相互影响并联电路用电路两端连在一起干路开关控制所有用电器，支路开关只能控制所在支路电流路径至少两条用电器可以独立工作，互不影响
傍晚时分，街边的路灯会同时亮起来，它们是串联还是并联的？请说出你的理由。如图 15.3 - 6 所示，要用两个开关分别控制两个小灯泡，应该怎样连接电路？请用笔画线表示导线在图中连线。
3.按照图15.3-7甲的电路图，用笔画线表示导线，把图15.3-7乙中的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向。
4.请分别根据图15.3-8甲、乙所示的两个实物电路画出它们的电路图。
5.如图15.3-9所示，学校有前、后两个门，在前、后门各装一个开关，学校传达室有甲、乙两盏灯和一个电源。要求:前门来人闭合开关时甲灯亮，后门来人闭合开关时乙灯亮。请设计电路图，并用笔画线表示导线在图中连线。
