初中物理人教版（2024）九年级全册（2024）第3节 串联电路和并联电路图文ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第3节 串联电路和并联电路图文ppt课件，文件包含2025秋-人教版九年级物理153串联和并联课件pptx、2025秋-人教版九年级物理153串联和并联教案doc、2025秋-人教版九年级物理153串联和并联练习doc等3份课件配套教学资源，其中PPT共28页， 欢迎下载使用。

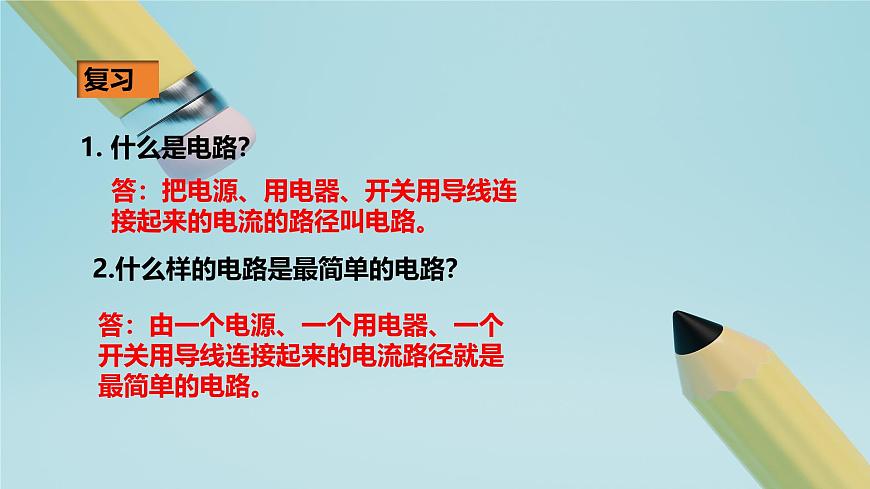

答：把电源、用电器、开关用导线连接起来的电流的路径叫电路。
2.什么样的电路是最简单的电路？
答：由一个电源、一个用电器、一个开关用导线连接起来的电流路径就是最简单的电路。

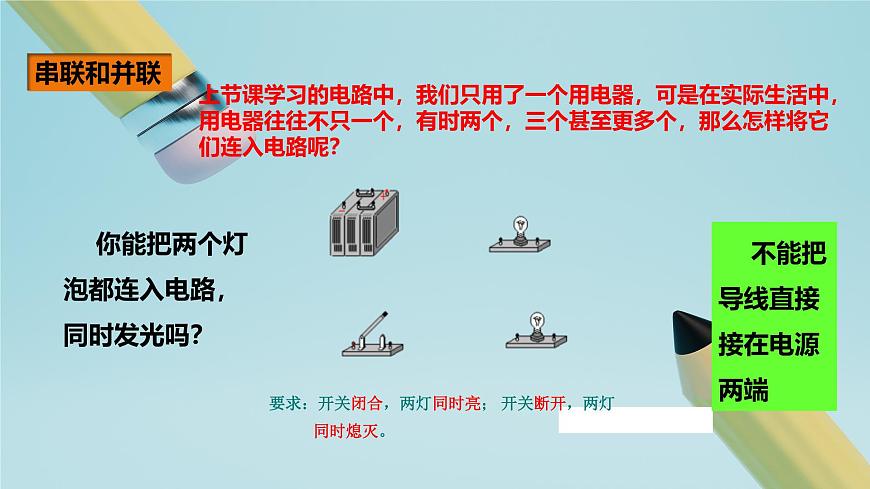

你能把两个灯泡都连入电路，同时发光吗？
不能把导线直接接在电源两端
上节课学习的电路中，我们只用了一个用电器，可是在实际生活中，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？
要求：开关闭合，两灯同时亮； 开关断开，两灯 同时熄灭。

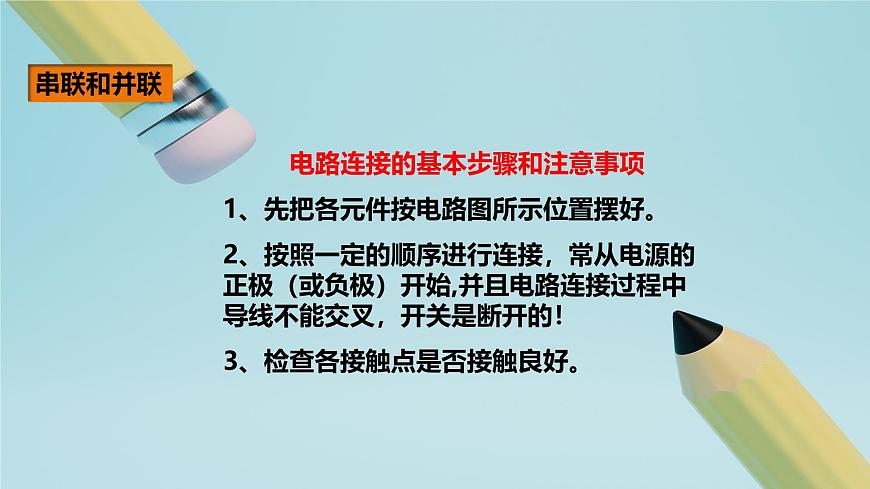

电路连接的基本步骤和注意事项1、先把各元件按电路图所示位置摆好。2、按照一定的顺序进行连接，常从电源的正极（或负极）开始,并且电路连接过程中导线不能交叉，开关是断开的！3、检查各接触点是否接触良好。

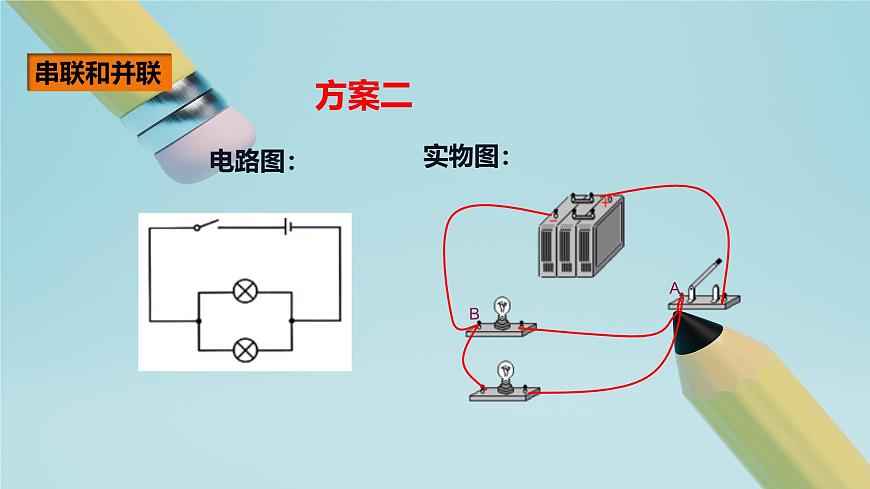

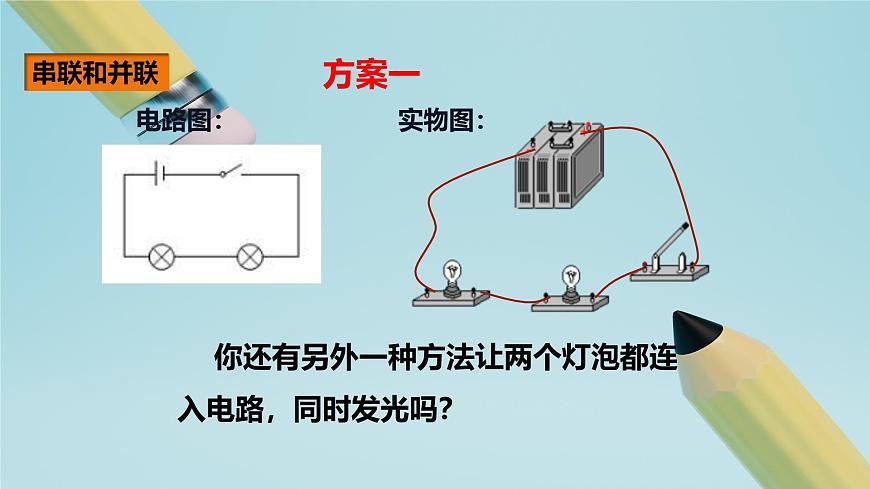

你还有另外一种方法让两个灯泡都连入电路，同时发光吗？

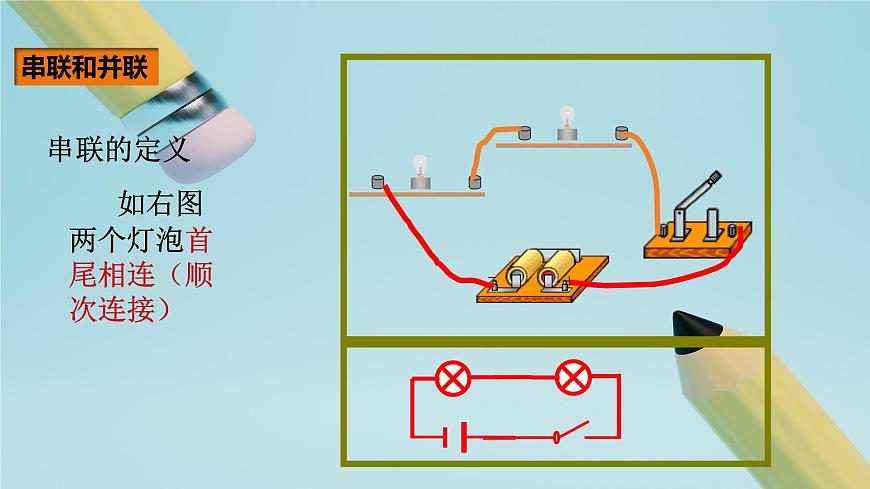

如右图两个灯泡首尾相连（顺次连接）

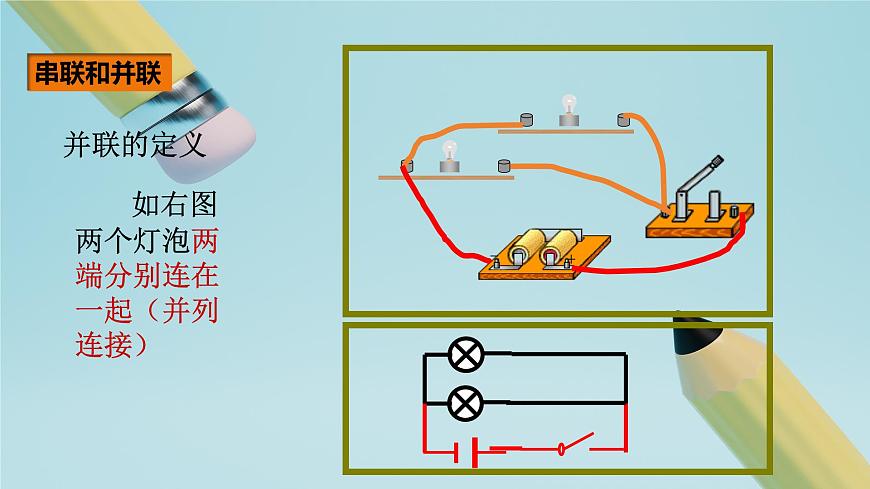

如右图两个灯泡两端分别连在一起（并列连接）
两个用电器共用的那部分电路叫干路
单独使用的那部分电路叫支路
利用已连好的电路，检验连接方式
电流有两条或两条以上的路径
特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。用电器互相影响，不能独立工作。开关控制整个电路，与位置无关。
特点：在并联电路中，电流有两条（或多条） 路径。用电器互不影响，能独立工作。干路开控制整个电路，支路开关只控制这一条支路。
开关位置变了，其控制作用相同吗？
探究开关在串、并联电路中的作用
　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
在并联电路中，开关位置不同，开关作用相同吗？
　　在并联电路中，支路开关只能控制所在支路的用电器。
（1）电流（或导线）无分支（电流依次流过用电器）（2）各元件相互影响，去掉其中任意一个用电器（或任一用电器坏掉）其它用电器则不能工作。（3）开关控制整个电路，不随它的位置改变而改变。
（1）电流（或导线）有分支，有干路、支路之分。（2）各元件互不影响，其中一个用电器断开（或坏掉）其它用电器仍能正常工作。（3）开关在不同的位置有不同的作用，在干路可控制整个电路，在支路只控制与它串联的用电器。
街道的路灯，它们同时亮同时熄灭，是什么连接方式？
并联，因为一盏灯坏了，其余的灯仍能正常工作。
交通路口的红、黄、绿灯是串联的还是并联的？
并联，因为每盏灯都可以单独工作，互不影响。
画室内的日光灯怎么连接的？
有两条或两条以上的路径
互相影响，不能独立工作
互不影响，能够独立工作
把各元件首尾连接起来的电路
把各元件并列地连接起来的电路
开关控制整个电路，与位置无关
干路开关控制整个电路，支路开关只控制这一条支路

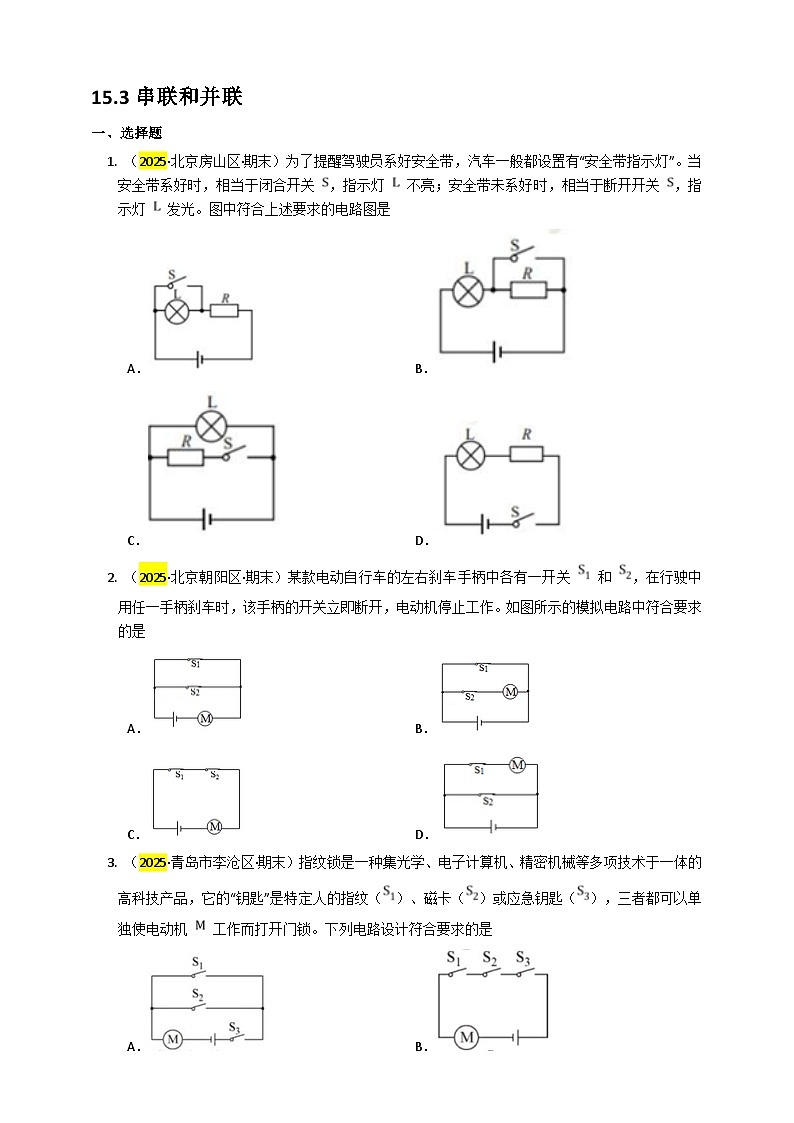

1、下面是小强对身边一些电路观察分析得出的判断，其中正确的是（ ）A．家庭中安装的照明灯和其它用电器，使用时互不影响，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的C．教室讲台上方的两盏电灯是由一个开关控制的，它们是串联的D．抽油烟机的照明灯和电动机有时同时工作，它们是串联的
2.如图所示的四个电路中，开关闭合后两个灯泡串联的是（　　）
3.有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。
1.完成本节动手动脑学物理 2.完成本节对应练习
