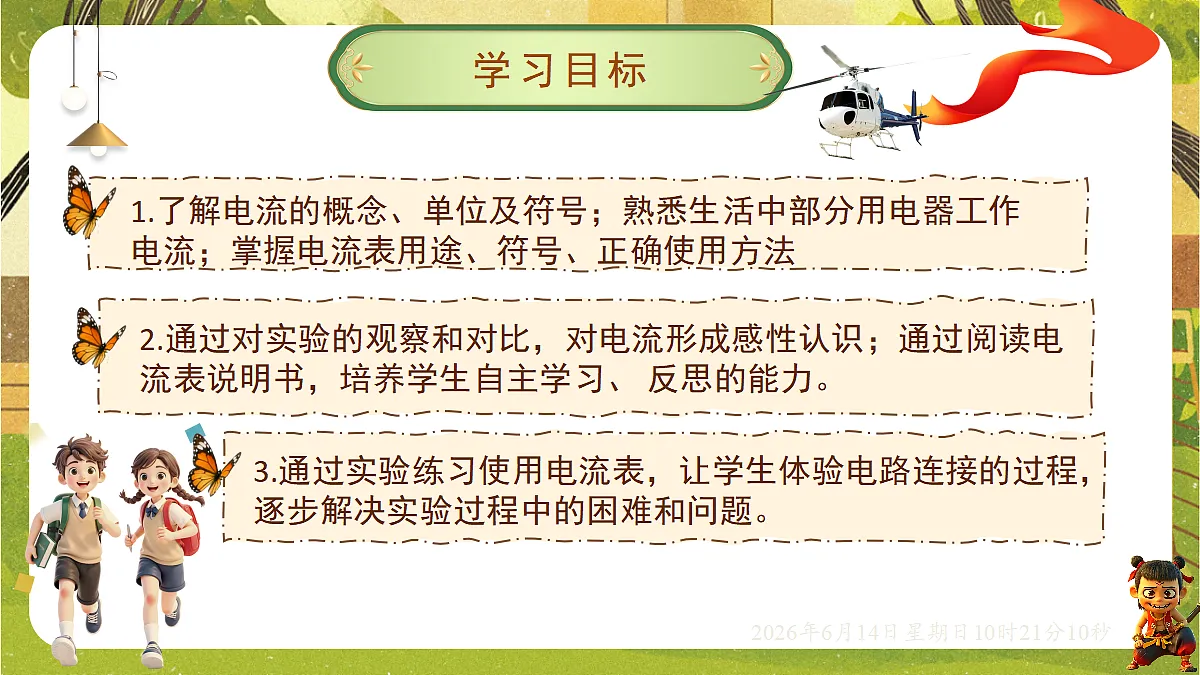

3.通过实验练习使用电流表，让学生体验电路连接的过程，逐步解决实验过程中的困难和问题。

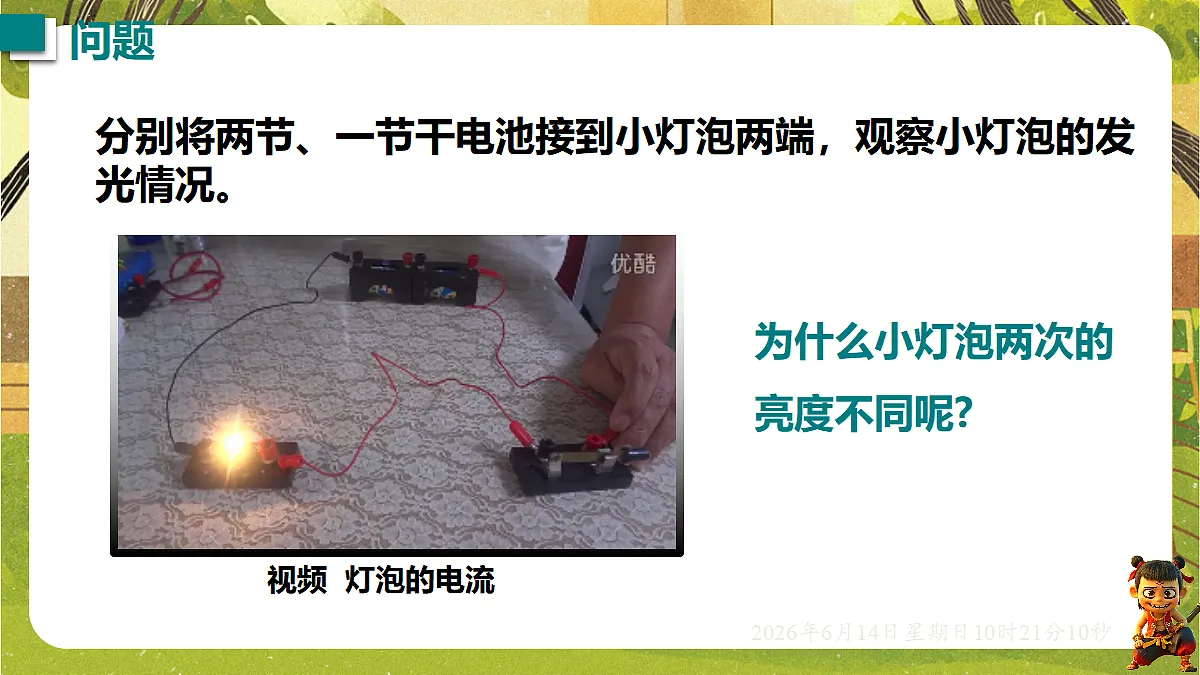

分别将两节、一节干电池接到小灯泡两端，观察小灯泡的发光情况。
为什么小灯泡两次的亮度不同呢?
和水流一样，电流也有大有小……
听一听，这是什么声音？
对比两幅图你有什么感想？

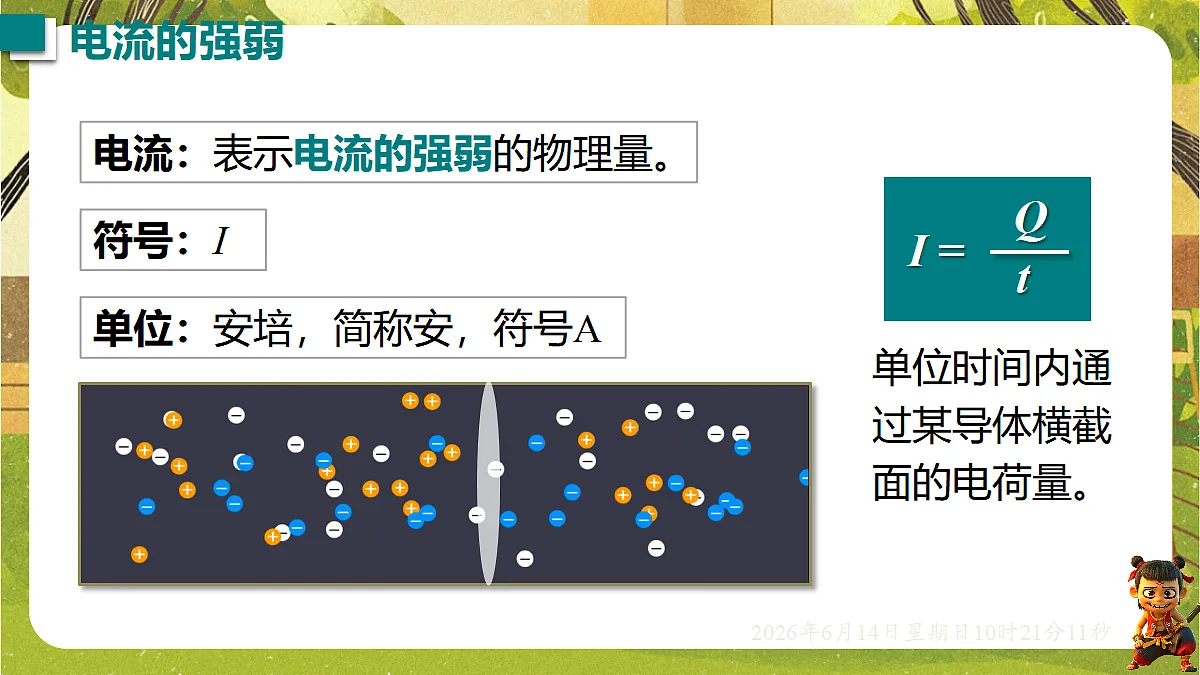

电流：表示电流的强弱的物理量。
单位：安培，简称安，符号A
单位时间内通过某导体横截面的电荷量。

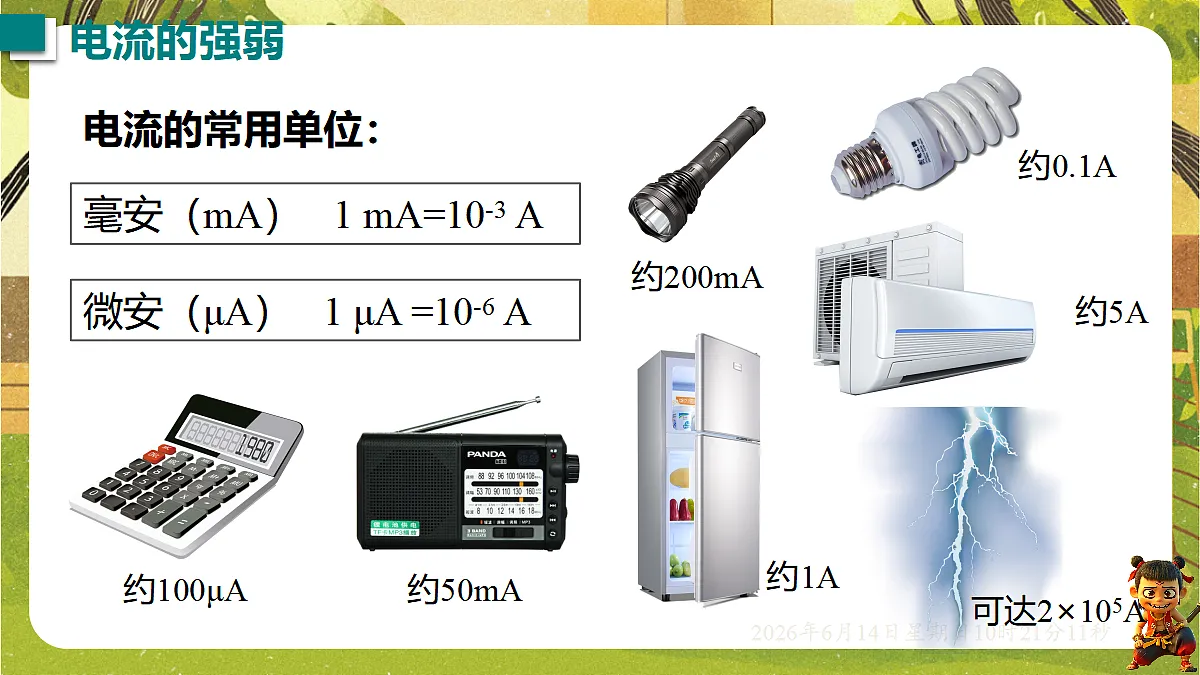

毫安（mA） 1 mA=10-3 A
微安（μA） 1 μA =10-6 A

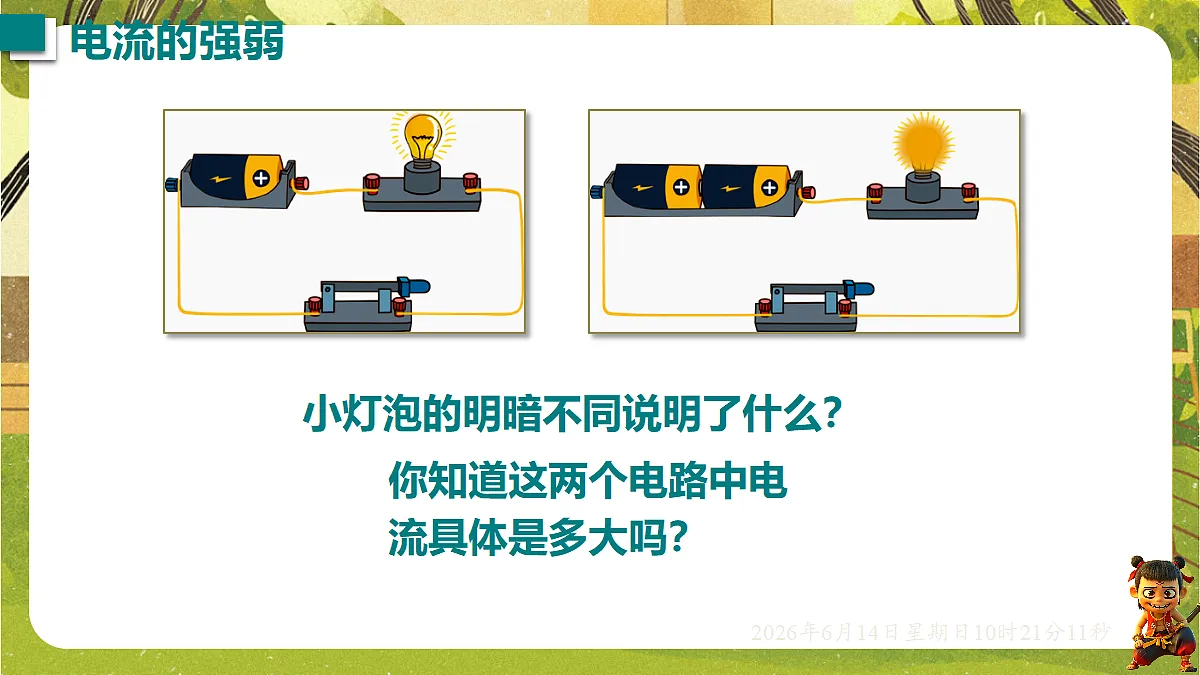

你知道这两个电路中电流具体是多大吗？
小灯泡的明暗不同说明了什么？

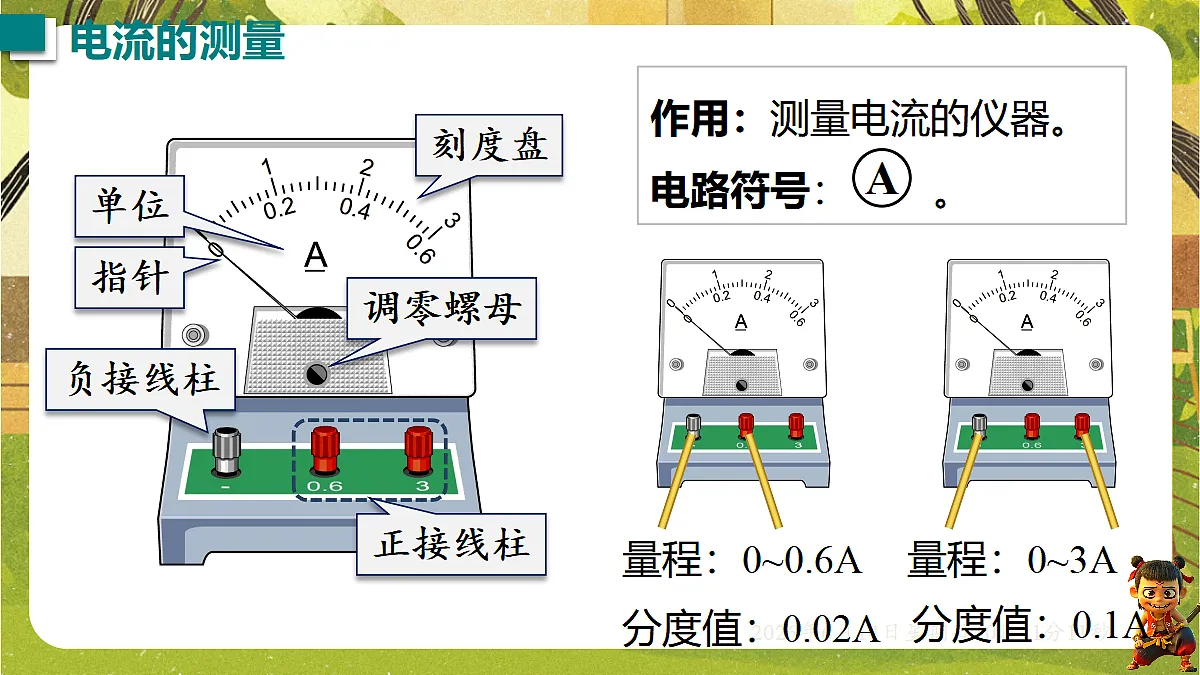

1.使用前要先调零。2.必须将电流表与用电器串联。3.电流必须从正接线柱流入，从负接线柱流出。
4.必须正确选择电流表的量程。5.不允许把电流表直接连到电源的两极！
试触法：不能事先估计电流情况下，电流表选用大量程，闭合开关马上断开。若瞬间电流超过0.6A用0~3A量程；若瞬间电流低于0.6A用0~0.6A量程。
思考：如果违反了上述操作会怎样？
在电路中，电流表相当于导线！
指出下面电流表试触之后的问题
1.明确所选电流表的量程。2.确定电流表的分度值。两个量程对应的分度值分别是多少？3.接通电路后，看看指针向右偏过多少个小格，不估读。
下面电流表的读数是多少？
用电流表测量电路中的电流
1.画出电路图，在图中标出电流表的正、负接线柱。2.完成实物电路图的连接。3.分别测量出使用不同节数电池时电路中的电流。分别把电流表分别接在a点和b点，各测量一次。
在一个电路中，电流流过灯泡之后强弱不变。
A. 冰箱B. 家用空调C. 普通计算器D. 手电筒
3. ［认识电表］在使用图中电流表开展实验前，需先明确其基本使用规范。对于图中电流表，下列说法不正确的是( )
A. 测不出电流值B. 测量的精确程度差一些C. 电流表可能被烧坏D. 电流表的指针可能被打弯
A. B. C. D.
6. ［电表读数］完成电路连接并闭合开关后，需准确读取电流表示数。图中电流表的示数是( )
7.［异常分析］在“用电流表测电流”的实验中：
（1）小荣同学在闭合开关前发现电流表的指针如图甲所示，其原因可能是______________；若是在闭合开关后出现此情况，则原因可能是________________________。
电流表正负接线柱接反了
（2）纠正问题后将电流表重新接入电路中，小荣同学闭合开关，又发现电流表指针如图乙所示，其原因是_________________________，接下来的操作应是_________________________________________。
电流表测量范围选择过小
