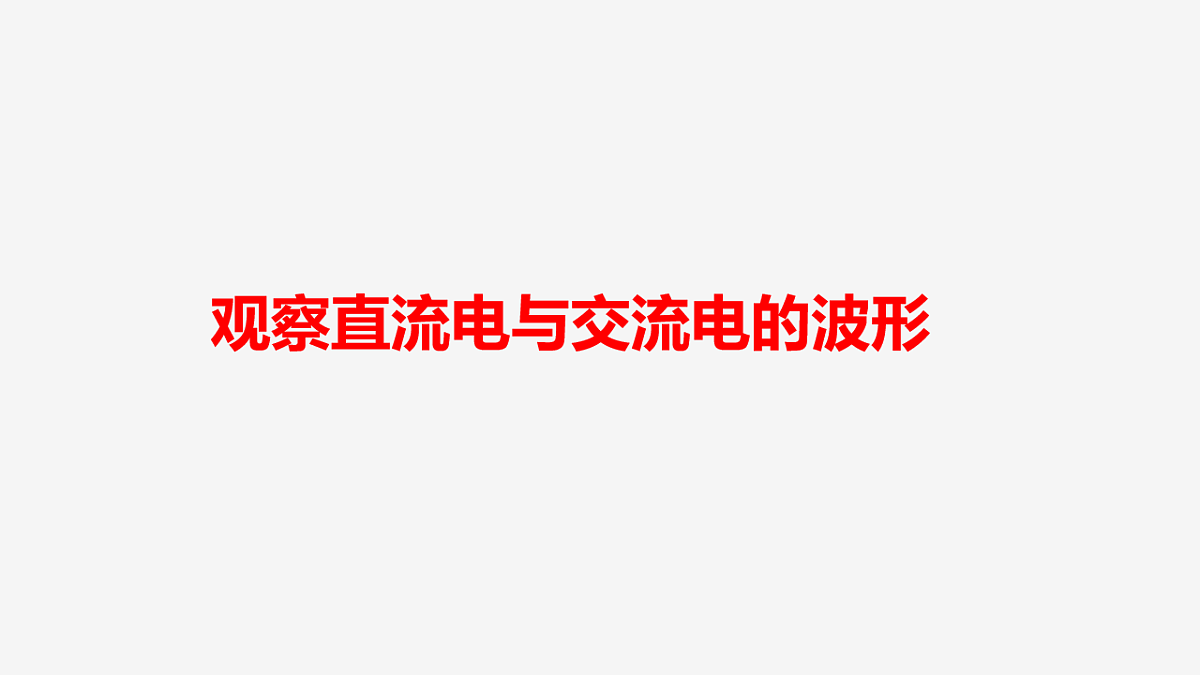

观察直流电与交流电的波形
验证交流电电流方向变化
（家用电电流大小和方向都随时间周期变化，家用电为交流电）
AB、CD 切 割 磁 感 线
D、线圈转一周两次经过中性面，电流方向 改变两次
（1）速度与磁场垂直，感应电动势最大
（2）磁通量为零，磁通量变化率最大
（3）垂直于中性面出，电流方向发生改变
3、正余弦交流电的产生
（1）正弦交流电的产生
C、中性面处开始转动产生正弦交流电
D、正弦交流电有关图像
（2）余弦交流电的产生
C、垂直于中性面出开始转动产生余弦交流电
D、余弦交流电有关图像
（1）线圈绕垂直于磁场方向的轴转动磁通量发生变化所以产 生交流电
（2）s为线圈的面积，与线圈形状无关
（3）正余弦交流电峰值与磁通量必有一个最大一个为零
（4）通常通过磁通量判断线圈位置
1.发电机的基本组成：①用来产生感应电动势的线圈（叫电枢）②用来产生磁场的磁极
2.发电机的基本种类：①旋转电枢式发电机（电枢动，磁极不动）②旋转磁极式发电机（磁极动，电枢不动）
注：无论哪种发电机，转动的部分叫转子，不动的部分叫定子。
1．判断正误：（1）只要线圈在磁场中转动，就可以产生交变电流。（　　）（2）当线圈中的磁通量最大时，产生的电流也最大。（　　）（3）当线圈平面与磁场垂直时，线圈中没有电流。（　　）（4）按正弦规律变化的交变电流称为正弦式交变电流。（　　）（5）电子技术中所用到的交变电流全都是正弦式交变流。（　　）
2．一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO′匀速转动，线圈平面位于如图甲所示的匀强磁场中。通过线圈的磁通量Φ随时间t的变化规律如图乙所示，下列说法正确的是（ ）A．t1、t3时刻通过线圈的磁通量变化率最大B．t1、t3时刻线圈中感应电流方向改变C．t2、t4时刻线圈中磁通量最大D．t2、t4时刻线圈中感应电动势最小
3．如图所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从中性面开始计时到线圈平面与磁场方向平行时，则在这段时间内（ ）A．线圈中的感应电流一直在减小B．线圈中的感应电流先增大后减小C．穿过线圈的磁通量一直在减小D．穿过线圈的磁通量的变化率先减小后增大
4．如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（ ）A．线圈每转动一周，电流变化一次B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零
5．有一个10匝正方形线框，边长为20cm，线框总电阻为1Ω，线框绕OO′轴以10πrad/s的角速度匀速转动，如图所示，垂直于线框平面向里的匀强磁场的磁感应强度为0.5T。问：（1）该线框产生的交变电动势最大值、电流最大值分别是多少？（2）线框从图示位置转过60°时，感应电动势的瞬时值是多大？（3）写出感应电动势的瞬时值表达式。
