高中物理人教版 (2019)选择性必修 第二册变压器教学课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册变压器教学课件ppt，共18页。PPT课件主要包含了基本构造，原线圈，副线圈，闭合铁芯，演示实验1，工作原理，演示实验2，演示实验3，理想变压器，P入＝P出等内容，欢迎下载使用。

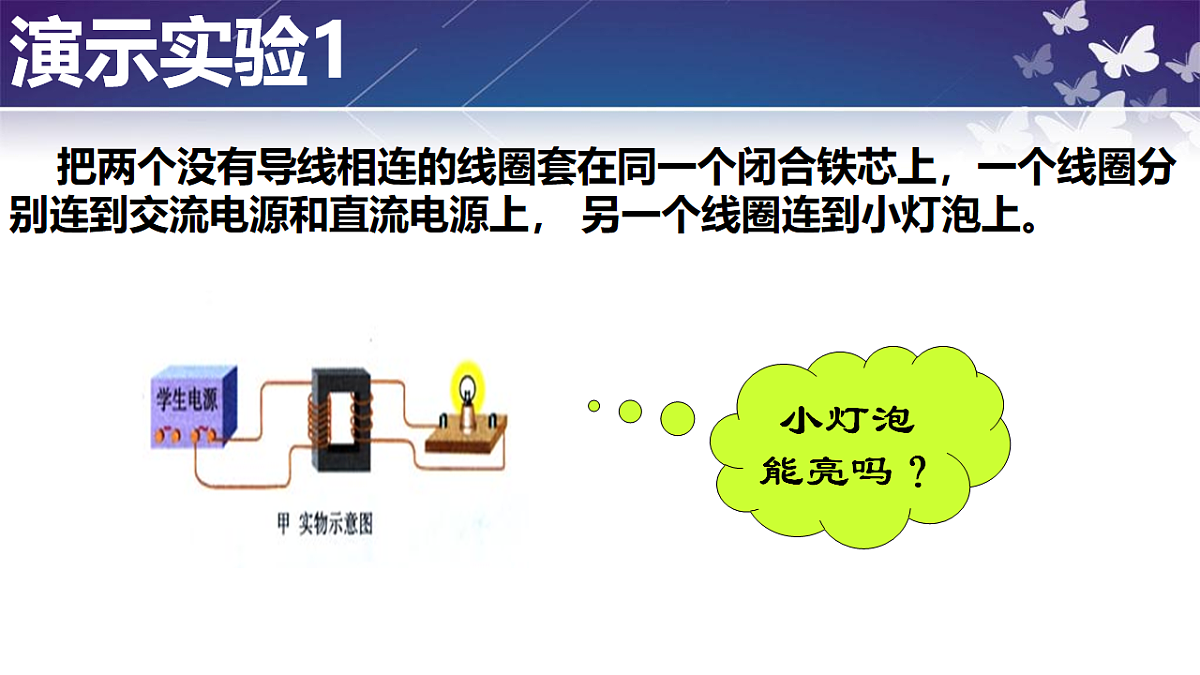

把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈分别连到交流电源和直流电源上， 另一个线圈连到小灯泡上。

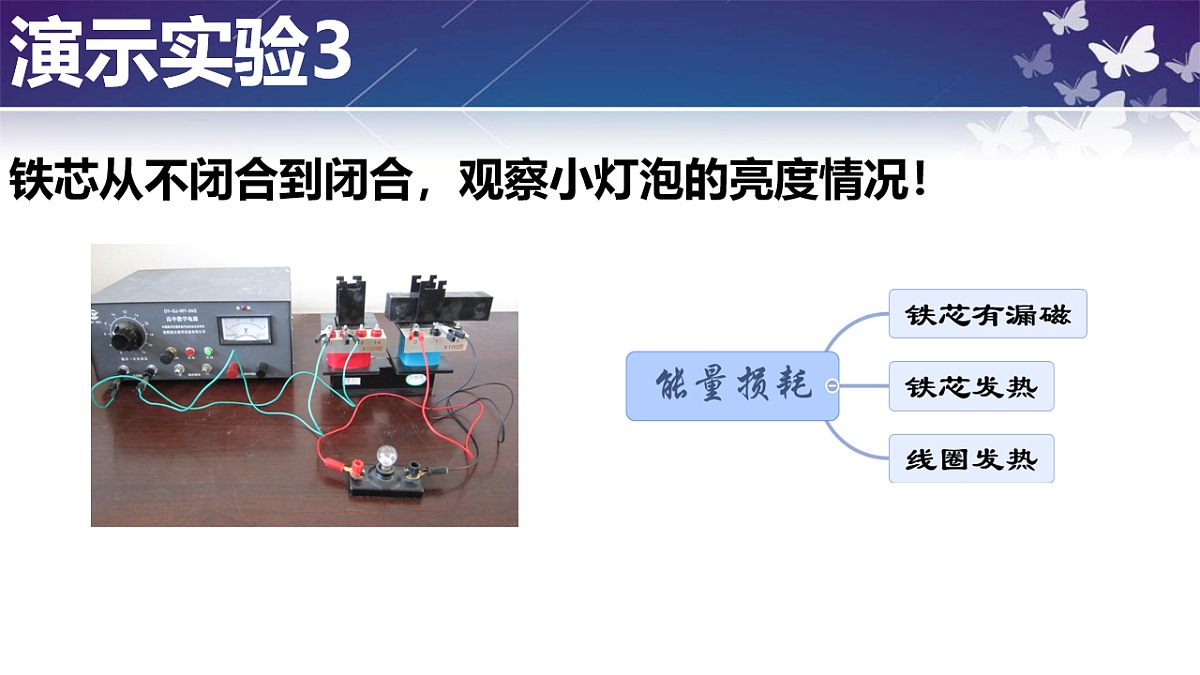

铁芯从不闭合到闭合，观察小灯泡的亮度情况！
4、变压器电压与匝数的关系
探究实验一、先保持原线圈电压与匝数不变，研究副线圈匝数对副线圈电压的影响
探究实验二、保持原线圈电压与副线圈匝数不变，研究原线圈匝数对副线圈电压的影响
在误差允许范围内，变压器原、副线圈的电压之比，等于原、副线圈的匝数比。
若：n1 < n2，升压变压器n1 > n2，降压变压器
5、变压器电流与匝数的关系
U1 I1＝U2 I2
1、一台理想变压器原线圈的匝数为4400匝，与220 V的交流电源相连，当副线圈接入额定电压为36 V的灯泡时，能够正常发光。则变压器副线圈的匝数为（ C ）A、 36匝 B、 72匝 C、 720匝 D、 1440匝
2、理想变压器上接有三个完全相同的灯泡，其中一个与该变压器原线圈串联后接入交流电源，另外两个并联后接在副线圈两端。已知三个灯泡均正常发光，则该变压器原、副线圈匝数之比为（ B ）A、 1：2 B、 2：1 C、 2：3 D、 3：2
