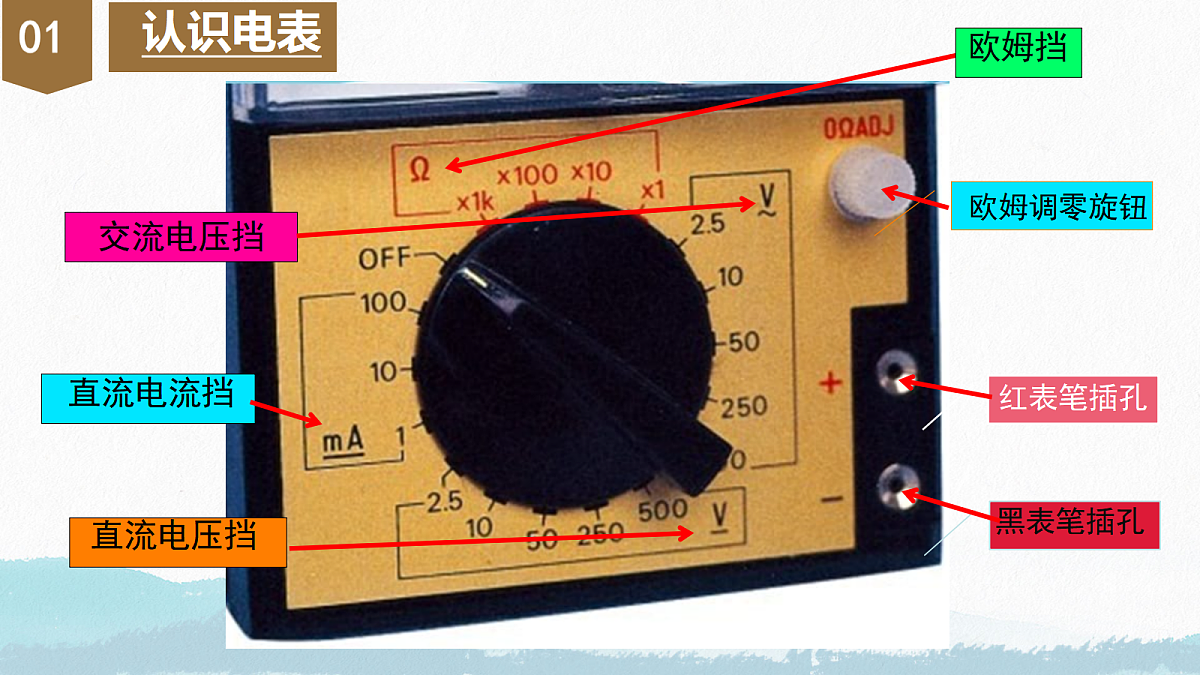

多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。你了解它的结构和使用方法吗？
（1）使用前先观察指针是否指在最左侧的零刻度线处。
①机械调零（左端0刻线 I表头=0）
01.测量小灯泡的电压
③ 测量时“红正黑负”
02.测量流过小灯泡的电流
电流从红表笔流入多用表，从多用表的黑表笔流出
④ 读数逢“1”估读其他本位读数
读数：
（2）短接红黑表笔，调节旋钮使得指针偏转角θ最大（指针指向最右端）
②欧姆调零（指针准确偏向右端0刻线）
③ 选挡、直接接在待测电阻Rx两端（不需要接入电源）
④ 读数：倍率 ×欧姆数（原则上不需要估读）
读数：
⑤ 使用完毕，把选择开关拨到“OFF”处或者交流电压最大档位
（1）测量电阻之前应该先把两只表笔直接接触，调整“欧姆调零”旋钮，使指针指向“0”欧姆（右端）
（2）每次换完倍率时，需要重新进行欧姆调零
（3）应该选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域（中间1/3区域误差最小）
（4）欧姆调零或者测量电阻时都不可以与人体接触，会影响数据
（5）测电阻必须把电阻从电路中摘出来单独测，不能有外部电源
测量“电压”“电流”“电阻”
（1）Ix越大（偏转角θ越大），Rx越小。所以欧姆表的“0”起与其他电表相反（其他表左起读数，欧姆表右起读数）
（2）若偏转角θ太小，代表Rx太大，此时应该换大档位（偏小调大），若偏转角θ太大，代表Rx太小，此时应该换小档位（偏大调小）
（3）欧姆表表盘示数不均匀，根本原因是
（4）“红进黑出”欧姆表
因为黑表笔跟内置电源的正极相连，红表笔跟内置电源的负极相连，所以电流是“红进黑出”多用表的
对外部来说，是从黑表笔流入，红表笔流出的
三、测二极管以及判断电路故障
假设此次测量有示数如图：
假设此次测量示数无穷大
7.当开关闭合时，发现灯泡不发光。在不能拆开电路的前提下，现使用一多用电表对故障电路进行检测：选择直流电压挡，闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为1.5 V；断开开关S，选择电阻“×1 k”挡，红、黑表笔分别同时接E、F，指针不偏转。则下列判断可能正确的是(　　)A．灯泡短路 B．灯泡断路C．导线DE断开 D．导线BF断开
