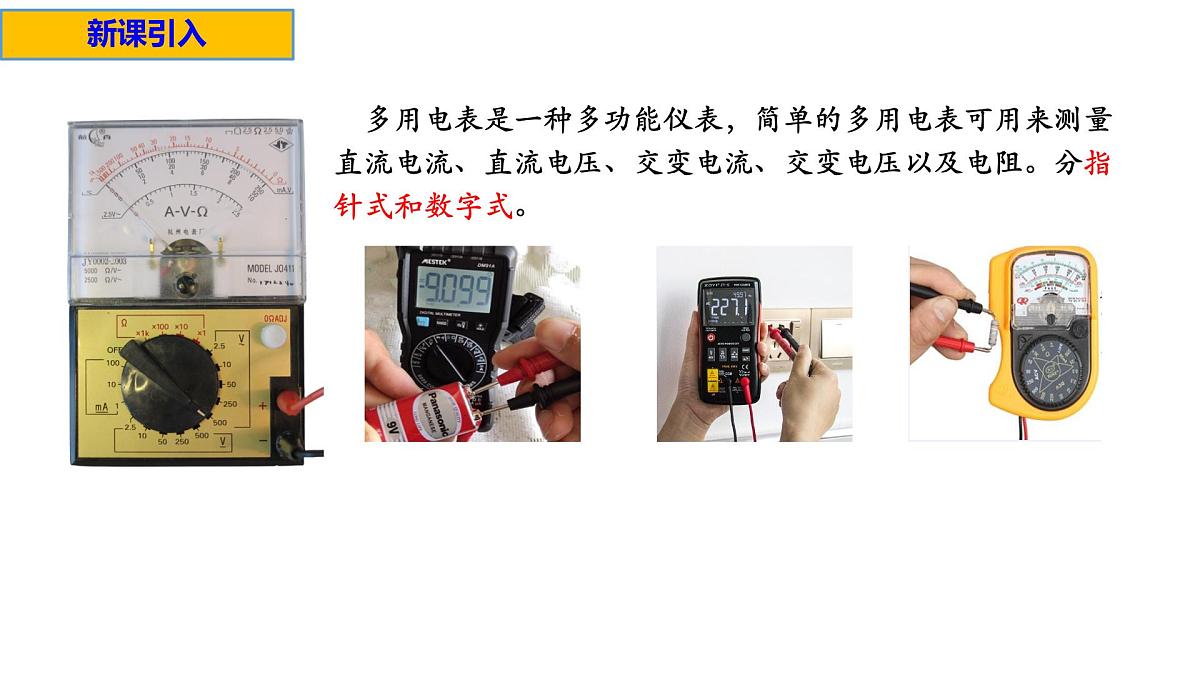

多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。分指针式和数字式。

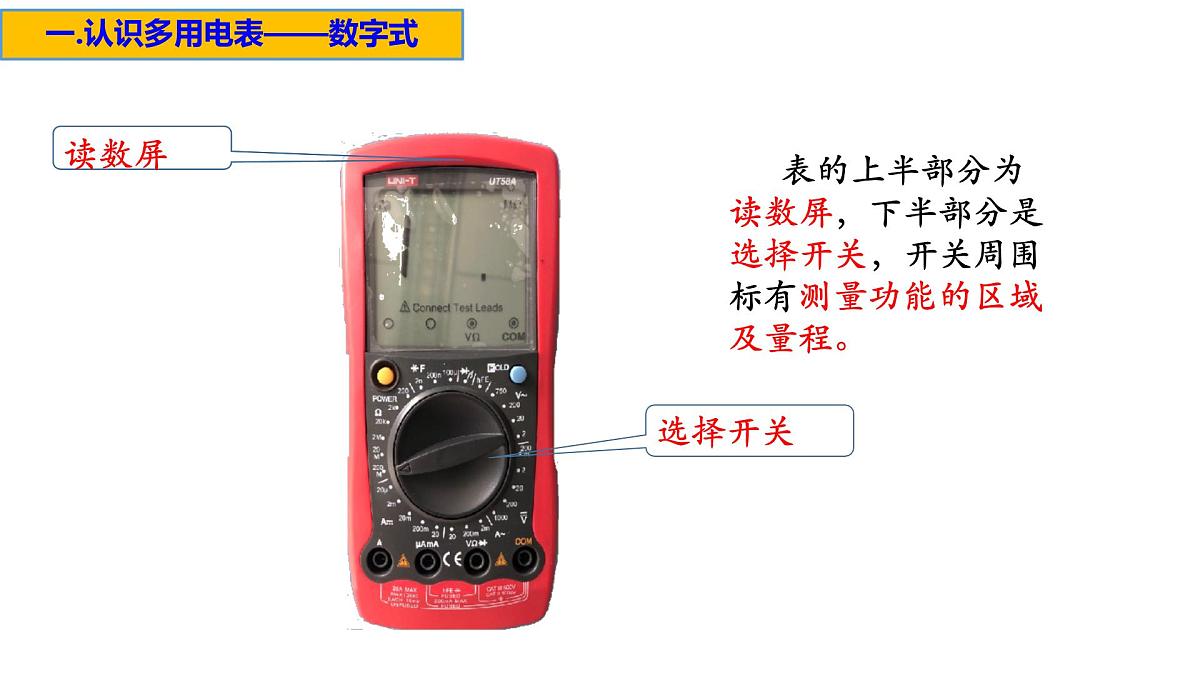

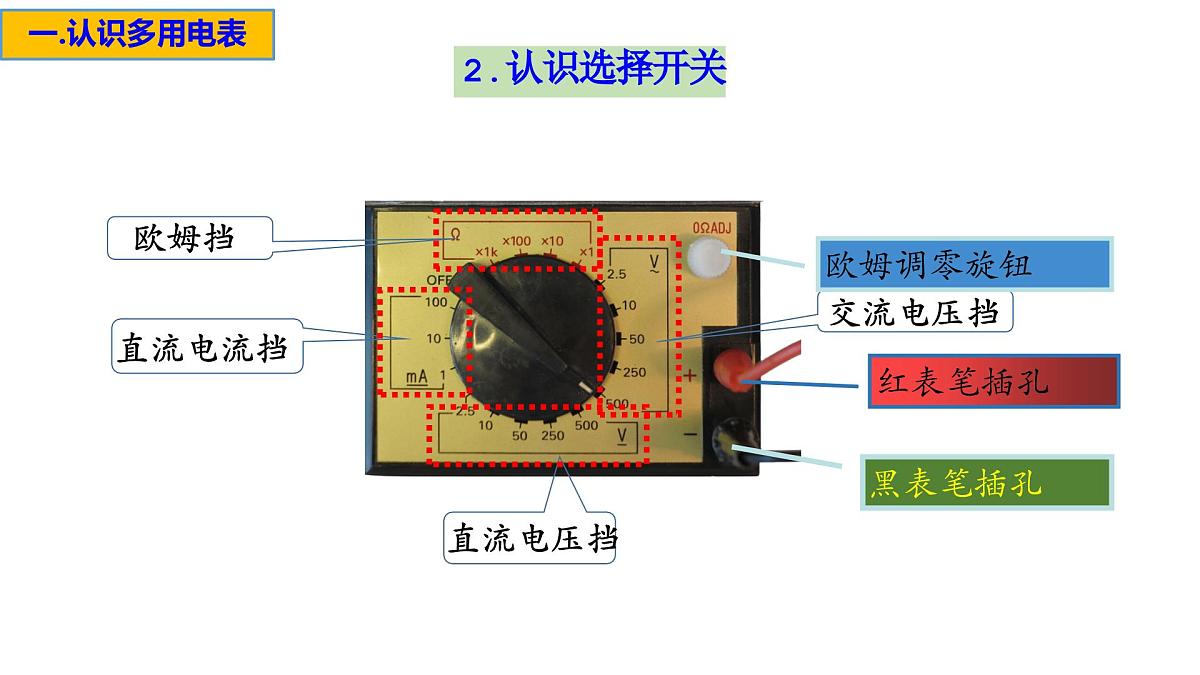

表的上半部分为读数屏，下半部分是选择开关，开关周围标有测量功能的区域及量程。
一.认识多用电表——数字式

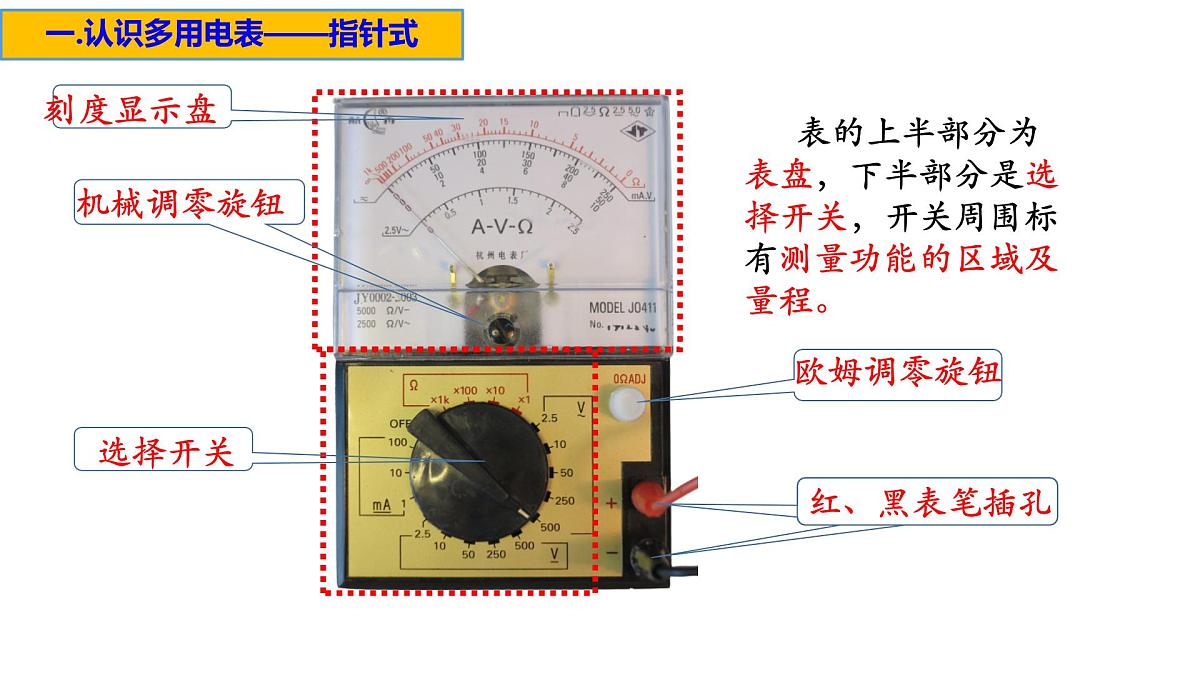

表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能的区域及量程。
一.认识多用电表——指针式

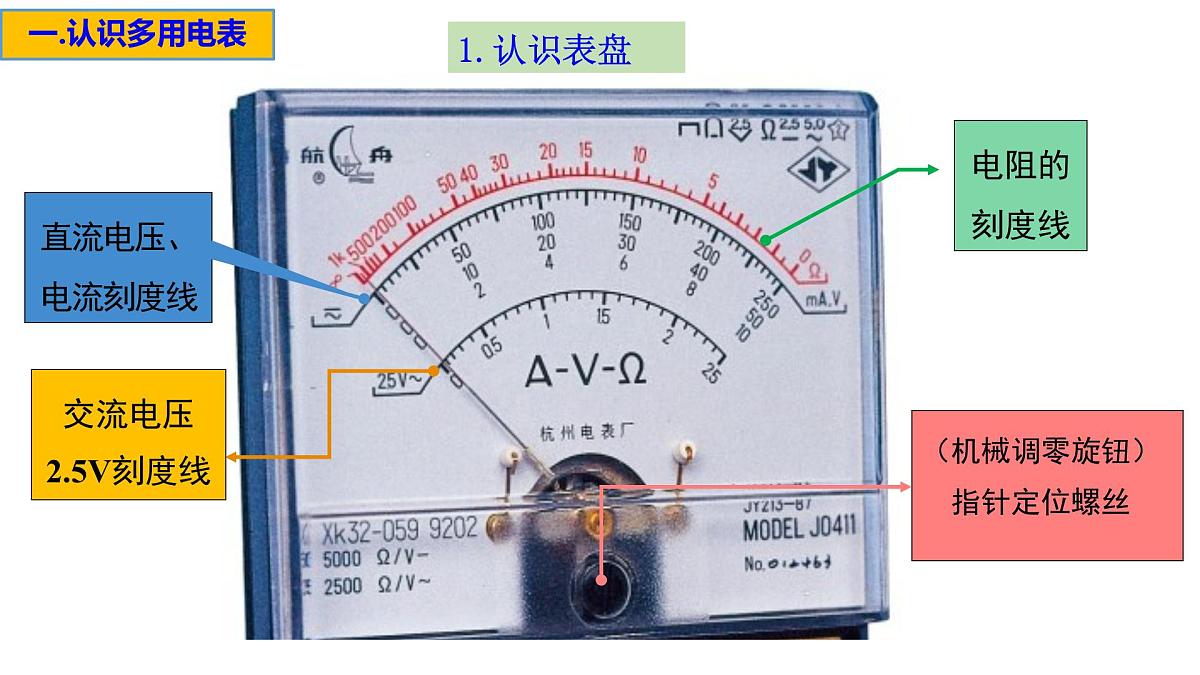

（机械调零旋钮） 指针定位螺丝
交流电压2.5V刻度线

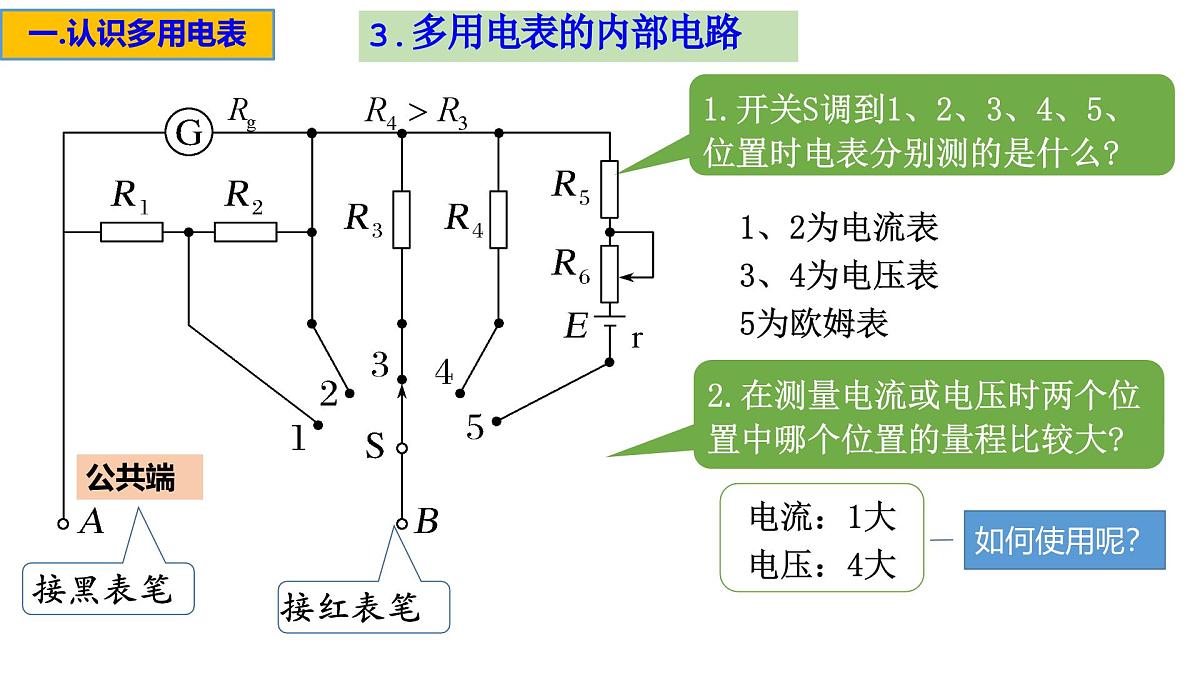

1.开关S调到1、2、3、4、5、位置时电表分别测的是什么?
2.在测量电流或电压时两个位置中哪个位置的量程比较大?
1、2为电流表3、4为电压表5为欧姆表
3.多用电表的内部电路

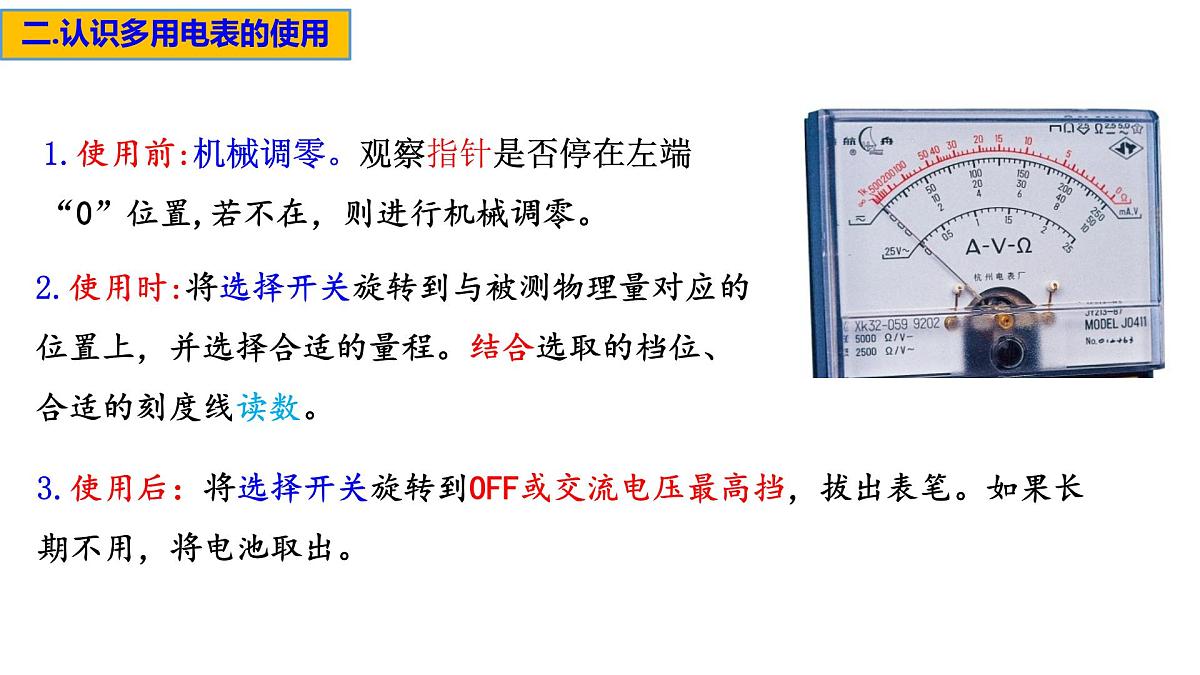

1.使用前:机械调零。观察指针是否停在左端“0”位置,若不在，则进行机械调零。
2.使用时:将选择开关旋转到与被测物理量对应的位置上，并选择合适的量程。结合选取的档位、合适的刻度线读数。
3.使用后：将选择开关旋转到OFF或交流电压最高挡，拔出表笔。如果长期不用，将电池取出。
二.认识多用电表的使用
(4)测量：电压表并联联在灯泡两端，红表笔接高电势
(6)选择开关旋转到OFF或交流电压最高挡
(4)测量：电流表串联联在灯泡两端，红表笔接高电势
注意：多用电表直流电流挡是毫安挡，不能测量比较大的电流）
【典例1】用已调零的多用电表测量直流电路中的电压和电流，旋钮分别置于10 mA挡测电流，2.5V挡测电压，50V挡测电压，指针位置如图所示，则每个挡位的精确度及测量值分别为多少？
欧姆表的原理、中值电阻
电阻刻度线：最上面的刻度线右端标有“0”，左端标有“∞”，“量程”为0-∞刻度不均匀，从右向左刻度线依次变密，每一格代表的电阻逐渐增大；
原理：闭合电路欧姆定律
非线性，刻度不均匀，不估读
指针指在中间刻度附近（可减小读数误差）
重新选倍率均要重新欧姆调零
红黑表笔短接，调节欧姆调零旋钮，使指针指向右侧欧姆“0”处
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0Ω”刻度处，若调不到零，更换电池。
电阻测量值=表盘指针示数（一般不估读）×倍率
(4)测量：电阻与电源断开，红、黑表笔接到电阻两端。
R=15.0×10Ω =150Ω
(5)读数：表针示数乘以量程倍率即为待测电阻阻值。
(5)读数：若指针偏角过小，表明电阻较大，应换倍率较大的挡进行测量；若指针偏角过大，表明电阻较小，应换倍率较小的挡进行测量；
“大角换小挡，小角换大挡”
欧姆挡换挡后，一定要重新进行欧姆调零，然后再进行测量。
（6）选择开关旋转到OFF或交流电压最高挡
测量值＝表盘指针示数（一般不估读）×倍率．
测量电阻的步骤（总结）
电阻值＝表盘指针示数（一般不估读）×倍率
【典例2】一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡。如果换挡后立即用表笔连接待测电阻进行读数，则缺少的步骤是__________ ，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是_________Ω。
①测电阻时必须把待测电阻从电路中分离出来.②两个调零过程，切记换挡需进行欧姆调零.③合理选择量程，使指针尽可能指在中值附近.④欧姆表的表盘刻度不均匀，一般不估读，读数时应乘以相应的倍率.⑤使用完毕应当拔出表笔，并把选择开关旋至OFF档或交流电压最高档。
用多用电表测电阻时应注意
说一说：在测电压、电流、电阻时，红表笔和和黑表笔电势分别是什么关系？
4.测量二极管的正、反向电阻
电流从正极流入时电阻较小，电流从负极流入时电阻较大。
判一判：以下两个电路图，哪个测二极管的正向电阻，哪个测二极管的反向电阻？
(4)测量二极管的反向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡)； ③再次欧姆调0(右侧0)；④测量:将黑表笔接触二极管负极,红表笔接触二极管正极； ⑤读数:将指针示数乘以倍率得测量值。
(3)测量二极管的正向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)； ③欧姆调0(右侧0)；④测量:将黑表笔接触二极管正极,红表笔接触二极管负极； ⑤读数:将指针示数乘以倍率得测量值。
对二极管，黑笔流向红笔
【典例3】如图为一正在测量中的多用电表表盘。①若用“×100”挡测电阻，则读数为　  Ω。 ②若用直流1 mA挡测电流，则读数为　 mA。 ③若用直流5V挡测电压，则读数为　　　V。
【典例4】为确定某电子元件的电气特性，做如下测量：(1)用多用电表测量该元件的电阻，选用“×100”倍率的欧姆挡测量，发现多用电表指针偏转过大，为了提高测量的精确度，有下列可供选择的步骤：A.将两根表笔短接B.将选择开关拨至“×1 k”欧姆挡C.将选择开关拨至“×10”欧姆挡D.将两根表笔分别接触待测电阻的两端，记下读数E.调节欧姆调零旋钮电阻，使指针停在0 Ω刻度线上F.将选择开关拨至交流电压最高挡上
将上述步骤中必要的步骤选出来，这些必要步骤的合理的顺序是_______(填写步骤的代号)；若操作正确，多用电表的示数如图1(a)所示，测量结果为______ Ω.
【典例5】(2021·湖南怀化市一模)如图为简易多用电表的电路图。该多用电表有5个挡位，5个挡位中有：直流电压1 V挡和5 V挡，直流电流3 mA挡和6 mA挡，欧姆挡。
图中E是直流电源；R1、R2、R3、R4和R5是定值电阻，R6是可变电阻，最大值为2 kΩ；表头G的满偏电流为2 mA，内阻为20 Ω，虚线方框内为换挡开关。A端和B端分别与两表笔相连；
(1)图中的A端与________(填“红”或“黑”)表笔相连接；(2)要想使用直流电压1 V挡，选择开关B应与______相连(选择开关对应的数字)；(3)关于R6的使用，下列说法正确的是________(填正确答案标号)；A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(4)根据题给条件可得R1＝________Ω，R2＝________Ω。
直流电压1 V挡和5 V挡，直流电流3 mA挡和6 mA挡，欧姆挡。表头G的满偏电流为2 mA，内阻为20 Ω，
解析　(1)根据“红进黑出”，图中的A端与红表笔相连接。(2)直流电压1 V挡要用表头与较小的电阻串联，则选择开关B应与“4”相连。(3)R6是欧姆挡的调零电阻，使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置，故B正确，A、C错误。(4)直流电流分别为3 mA和6 mA挡，由图可知，接“1”时为6 mA挡，接“2”时为3 mA挡，设I1＝6 mA，I2＝3 mA由欧姆定律可得(I1－Ig)R1＝Ig(R2＋Rg)IgRg＝(I2－Ig)(R2＋R1)解得R1＝20 Ω，R2＝20 Ω。
答案　(1)红　(2)4　(3)B　(4)20　20
【练习1】(2021·广东惠州市调研) (1)如图8中的螺旋测微器读数为________ mm；
(2)如图9甲为某多用电表的原理图。图中E是电池；R1、R2、R3、R4和R5是定值电阻，R6是可变电阻，已知R3＜R4，表头G的满偏电流为250 μA，内阻为1 200 Ω。图甲中S为转换开关，A端和B端分别与两表笔相连，该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆“×100 Ω”挡。
①图甲中的B端与______(选填“红”或“黑”)表笔相连接；②使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘____________(选填“左端电流”或“右端电阻”)为“0”的位置；③某次测量时该多用电表指针位置如图乙所示，若此时B端是与“5”相连的，则读数为________Ω(结果保留2位有效数字)；
④根据题给条件可得R1＋R2＝________Ω，R4＝________ Ω。答案　(1) 6.700±0.02　(2)①红　②右端电阻　③4.0×103　④400　4 700解析　(1)螺旋测微器的固定刻度读数为6.5 mm，可动刻度读数为20.0×0.01 mm＝0.200 mm，所以最终读数为6.5 mm＋20.0×0.01＝6.700 mm由于读数误差则6.700±0.02均可。
表头G的满偏电流为250 μA，内阻为1200 Ω.直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆“×100 Ω”挡。
【练习2】 (2021·安徽马鞍山市质量监测)物理兴趣小组利用图6(a)所示电路进行实验。使用的器材有：多用电表，电压表(量程0～5 V)，滑动变阻器，导线若干。
(1)对多用电表进行机械调零后，选择开关拨到“×1 k”挡，进行欧姆调零。图(a)中多用电表的红表笔应和________(选填“1”或“2”)端相连。(2)调节滑动变阻器的滑片，当其接入电路的阻值为零时，多用电表和电压表的刻度盘上的指针位置分别如图(b)、(c)所示，则电压表读数是______ V，电压表内阻是______ kΩ，可以求出多用电表“×1 k”挡内部电源电动势为________ V。
(2)调节滑动变阻器的滑片，当其接入电路的阻值为零时，多用电表和电压表的刻度盘上的指针位置分别如图(b)、(c)所示，则电压表读数是______ V，电压表内阻是______ kΩ，可以求出多用电表“×1 k”挡内部电源电动势为________ V。
(3)用此多用电表测电阻，选择“×1”挡测20 Ω的电阻时流过表头的电流为I1，选择“×10”挡测100 Ω的电阻时流过表头的电流为I2，则I1________I2(选填“大于”“小于”或“等于”)。
