高中物理人教版 (2019)必修 第三册实验：练习使用多用电表教学ppt课件

这是一份高中物理人教版 (2019)必修 第三册实验：练习使用多用电表教学ppt课件，共16页。PPT课件主要包含了红进黑出，欧姆表刻度左密右疏，红正黑负，红负黑正等内容，欢迎下载使用。

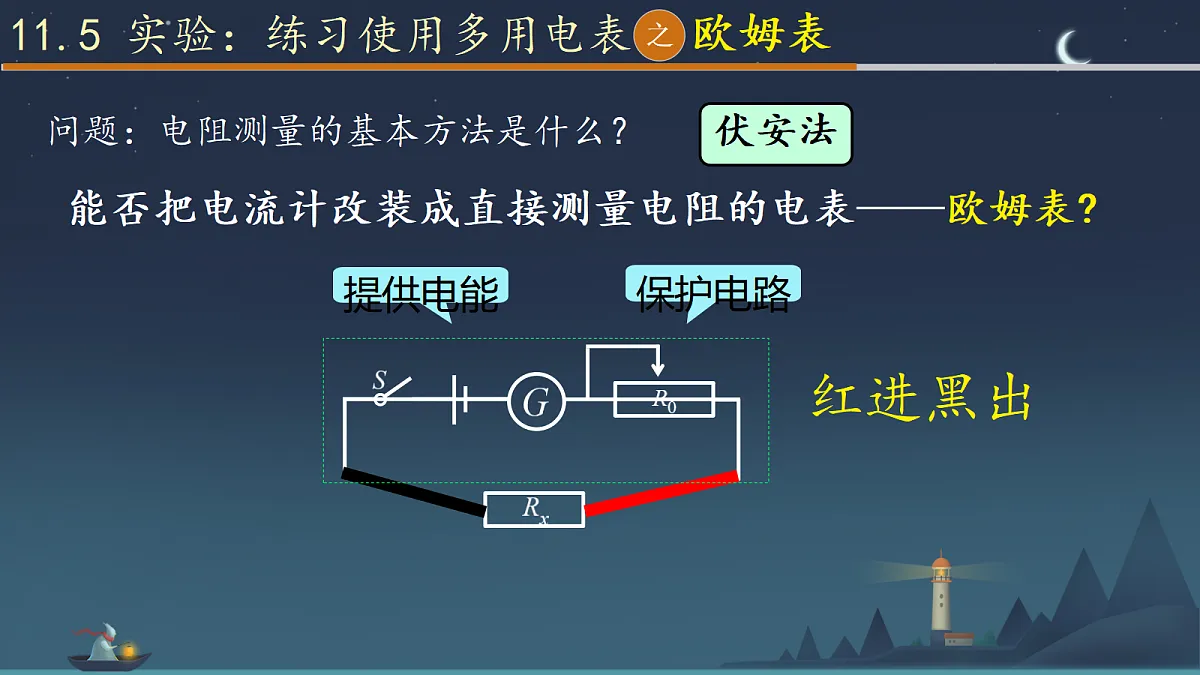

问题：电阻测量的基本方法是什么？
能否把电流计改装成直接测量电阻的电表——欧姆表?

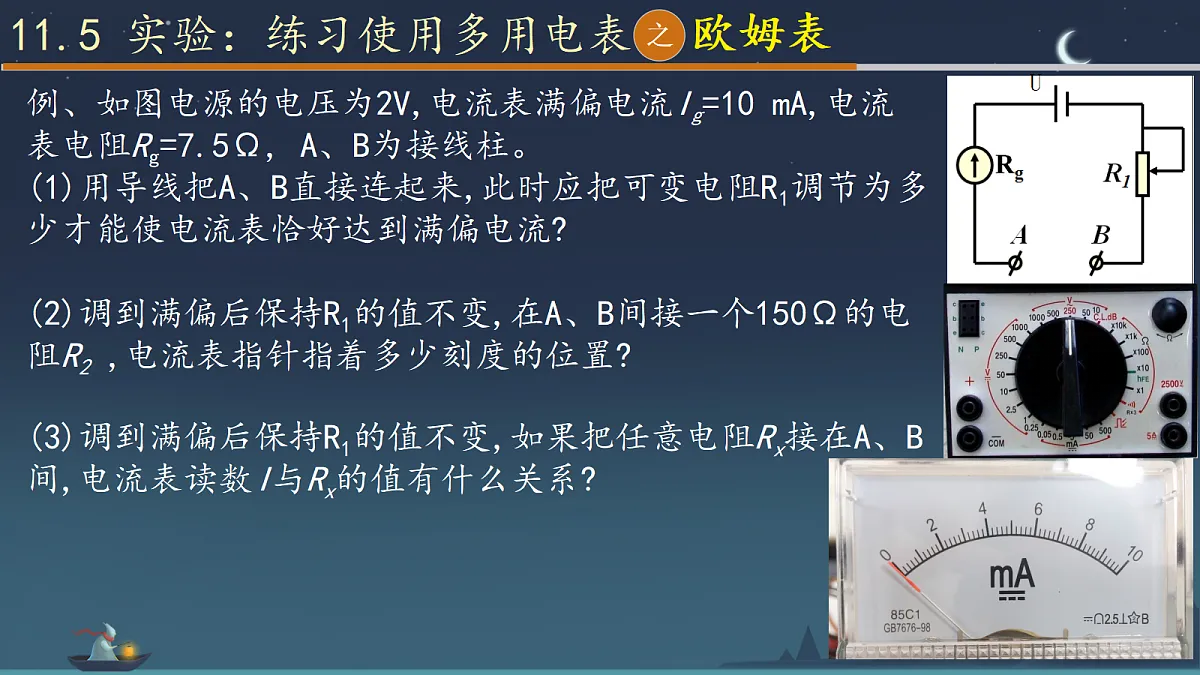

例、如图电源的电压为2V,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω, A、B为接线柱。
(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?
(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2 ,电流表指针指着多少刻度的位置?
(3)调到满偏后保持R1的值不变,如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?

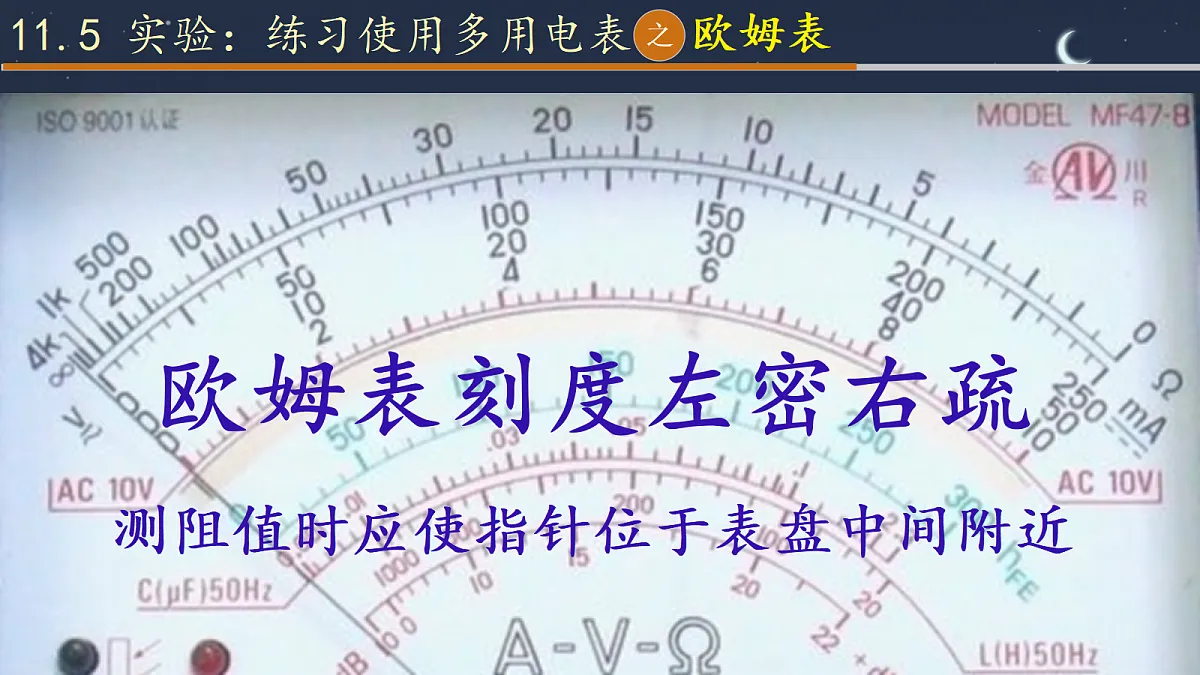

测阻值时应使指针位于表盘中间附近

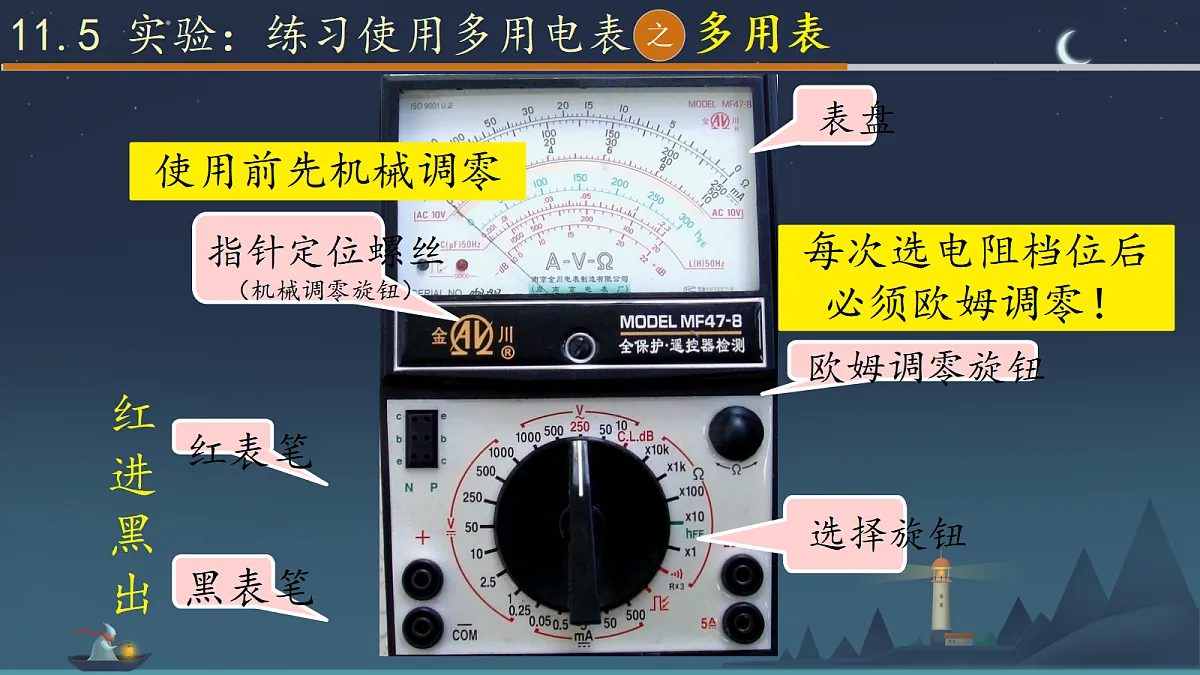

指针定位螺丝（机械调零旋钮）
每次选电阻档位后必须欧姆调零！
注意：测电压､电流时，应使指针偏角尽可能大，这样相对误差较小。
4、调至OFF档或交流电压最大档
