11.1杠杆

一、选择题

1．如图所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同。下列四项操作中，会使杠杆右端下倾的是(1)在杠杆两侧同时各减掉一个钩码；(2)在杠杆两侧钩码下同时各加挂一个钩码；(3)将杠杆两侧的钩码同时各向外移动一个小格；(4)将杠杆两侧的钩码同时各向内移动一个小格。（　　）

A．(1)(3) B．(2)(4) C．(2)(3) D．(1)(4)

2．如图所示的四种情景中，所使用的杠杆属于费力杠杆的是（  ）

A．撬棒    B．羊角小锤

C．核桃夹  D．面包夹

3．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在A 点，最小的力为 FA，若力施加在B点或C点，最小的力分别为 FB、FC、且 AB=BO=OC．下列判断正确的是（       ）（忽略O点的位置变化）

A．FA > G    B．FB = G

C．FC < G    D．FB > FC

4．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（    ）

A． B． C． D．

5．某同学将放在地面上的木棒一端缓慢抬起，若所用的力始终与棒垂直，则在棒被抬起的过程中，所用的力的大小（   ）

A．逐渐变大 B．始终不变

C．逐渐变小 D．先变小后变大

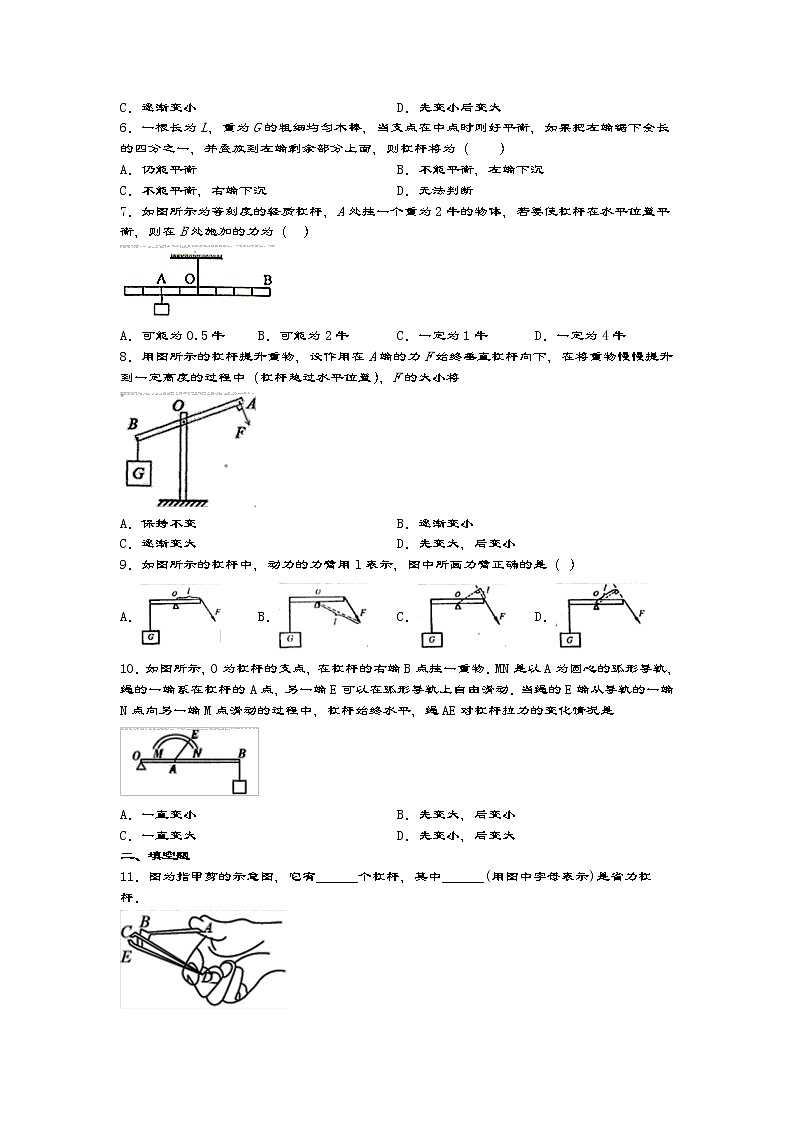

6．一根长为L，重为G的粗细均匀木棒，当支点在中点时刚好平衡，如果把左端锯下全长的四分之一，并叠放到左端剩余部分上面，则杠杆将为（    ）

A．仍能平衡 B．不能平衡，左端下沉

C．不能平衡，右端下沉 D．无法判断

7．如图所示为等刻度的轻质杠杆，A处挂一个重为2牛的物体，若要使杠杆在水平位置平衡，则在B处施加的力为（  ）

A．可能为0.5牛 B．可能为2牛 C．一定为1牛 D．一定为4牛

8．用图所示的杠杆提升重物，设作用在A端的力F始终垂直杠杆向下，在将重物慢慢提升到一定高度的过程中（杠杆越过水平位置），F的大小将

A．保持不变 B．逐渐变小

C．逐渐变大 D．先变大，后变小

9．如图所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是（ ）

A． B． C． D．

10．如图所示，O为杠杆的支点，在杠杆的右端B点挂一重物．MN是以A为圆心的弧形导轨，绳的一端系在杠杆的A点，另一端E可以在弧形导轨上自由滑动．当绳的E端从导轨的一端N点向另一端M点滑动的过程中，杠杆始终水平，绳AE对杠杆拉力的变化情况是

A．一直变小 B．先变大，后变小

C．一直变大 D．先变小，后变大

二、填空题

11．图为指甲剪的示意图，它有______个杠杆，其中______用图中字母表示是省力杠杆．

12．如图所示，OB为一轻质杠杆，O为支点，，，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加______ N的拉力如保持拉力的方向不变，使杠杆缓慢上升，则拉力的大小将______ ．

13．在“探究杠杆平衡条件”的实验中，杠杆在图所示位置静止，此时可以将左端的螺母向_______调节（选填“左”或“右”），使杠杆在_______位置平衡。

14．如图中的开瓶器，它属于_______杠杆（填“省力”或“费力”），若沿竖直向上的方向用力开启瓶盖，在图中_______点用力最小（填“A”、“B”、“C”或“D”）

15．小明帮妈妈提起旅行箱上楼梯台阶时，感觉好重啊!上完楼梯后如图所示是小明拉着拉杆旅行箱在水平地面上静止时的情景（O是轮子的转轴），他认真思考后发现：之所以现在感觉省力了，是因为可把拉杆旅行箱看成一个以_______（选填“A”或“O”）为支点的_______模型。

16．如图所示，OB为一轻质杠杆，O为支点，OA=0.6m，OB=0.8m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加________ N的拉力，这是一个________ （填“省力”或“费力”）杠杆．

三、综合题

17．如图，在杠杆AB上挂了一个重为G的物体。为使杠杆在图中的位置静止。请在杠杆上画出最小的动力F和它的方向。

18．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．

（______）

19．如图所示，是“探究杠杆的平衡条件”的实验装置．

（1）实验前，杠杆如图甲静止，为使得杠杆在水平位置平衡，应将两端的平衡螺母向_____调节；

（2）杠杆平衡后，在左侧A点挂两个钩码，每个钩码重1N，在右端B竖直向下拉着弹簧测力计，使杠杆在水平位置平衡，如图所示，此时弹簧测力计的示数F＝_____N；

（3）若在B点斜向右下方拉弹簧测力计，仍保持杠杆水平平衡，则弹簧测力计的示数将_____（变大/变小/不变）；此时，要使杠杆在水平位置平衡且弹簧测力计的示数仍等于F，应将钩码向_____（左/右）移动适当的距离．

20．在探究“杠杆的平衡条件”实验中，所用的实验器材有：杠杆（杠杆上每小格长为2cm）、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．

（1）实验时，使杠杆在________位置平衡，应将如图甲所示杠杆左端的平衡螺母适当往________（选填“左”或“右”）调．

（2）杠杆在水平位置平衡后，小明在杠杆A点处挂上2个钩码，做为动力F1  ， B点处挂上l个钩码，做为阻力F2  ， 杠杆恰好在水平位置平衡，如图乙所示，分别测量出两个力的力臂L1和L2  ， 计算后发现：F1L1=F2L2  ， 从而得出杠杆的平衡条件是：F1L1=F2L2 ． 但小红认为小明这种实验处理方法是不完善的，理由是________．

（3）接着，小明提出新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立呢？”于是小明利用如图丙所示装置进行探究，在杠杆D点处挂上2个钩码，用弹簧测力计在C点处竖直向上拉使杠杆在水平位置处于平衡状态，此时弹簧测力计的示数如图丙所示，则弹簧测力计的拉力是________N．以弹簧测力计的拉力为动力F1′，钩码重力为阻力F2′，多次调整力和力臂的大小进行测量，发现：F1′L1′总是大于F2′L2′，其原因主要是________．

（4）小明将图丙中弹簧测力计拉力的作用点从C点移到E点，使杠杆仍在水平位置平衡，如图丁所示，请推算：此时弹簧测力计的拉力是________N．

21．如图所示,某人用一根1.2 m长的扁担挑起重200 N和300 N的甲、乙两桶水。

(1)肩膀应在离甲桶多少米处_____?

(2)若两桶水都漏掉50 N,则肩膀应向哪个桶方向移动____?

22．所示，独轮车车斗和车内的煤受到的总重力为900N，可视为作用于A点 车轴为支点，将车把抬起时，作用在车把向上的力为多少？

 答案

1．A

2．D

3．C

4．C

5．C

6．C

7．C

8．D

9．D

10．D

11．3  ABC

12．40 不变

13．左 水平

14．省力D

15．O杠杆

16．40    费力

17．

18．

19．右    3    变大    右

20．水平    右    试验次数太少，结论不具有普遍性    3.3    杠杆自身有重力    1.1

21．  0.72 m   乙桶

22．270N
