物理变压器教学课件ppt

这是一份物理变压器教学课件ppt，共17页。PPT课件主要包含了新课导入，自由变压器，学习目标，自学梳理，能量损耗，⑶理想变压器，①原副线圈没有电阻，②无磁通量漏失，③铁芯不发热，互学探究等内容，欢迎下载使用。

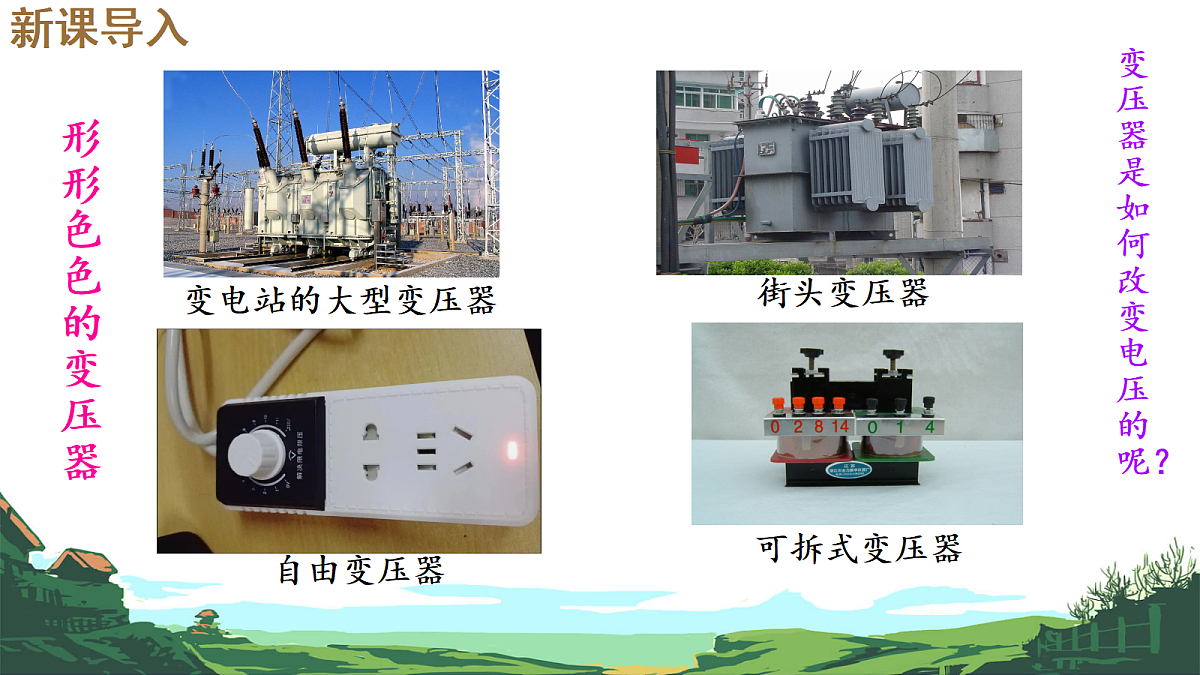

变压器是如何改变电压的呢？

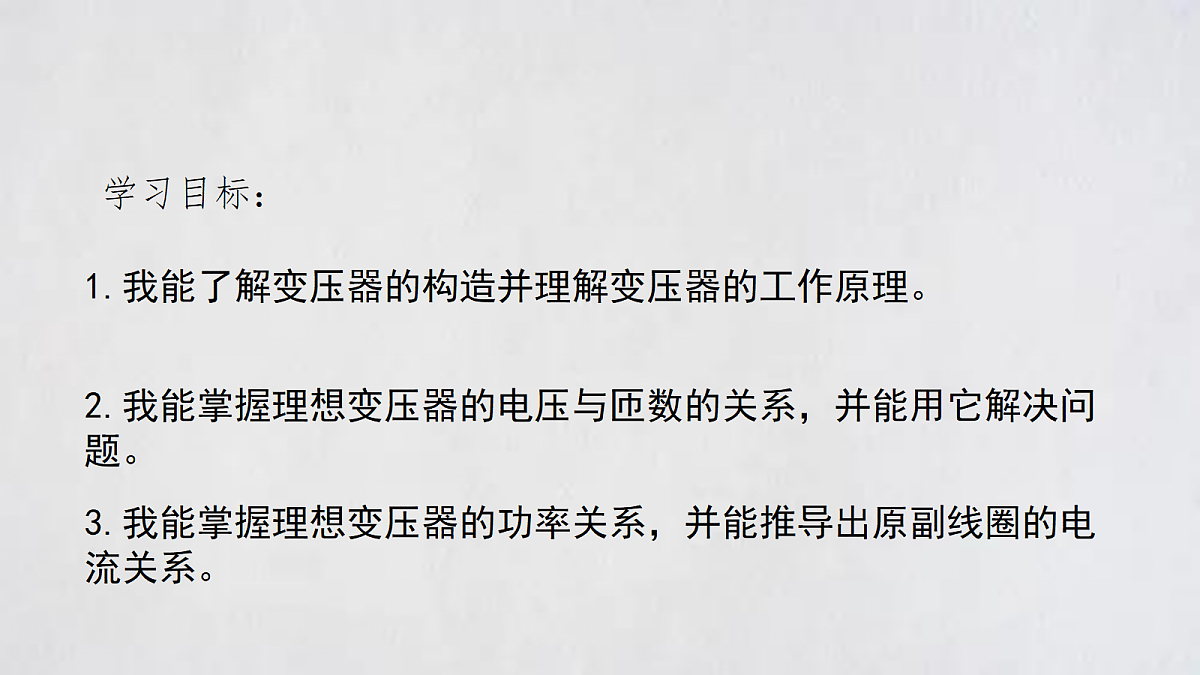

1.我能了解变压器的构造并理解变压器的工作原理。
2.我能掌握理想变压器的电压与匝数的关系，并能用它解决问题。
3.我能掌握理想变压器的功率关系，并能推导出原副线圈的电流关系。

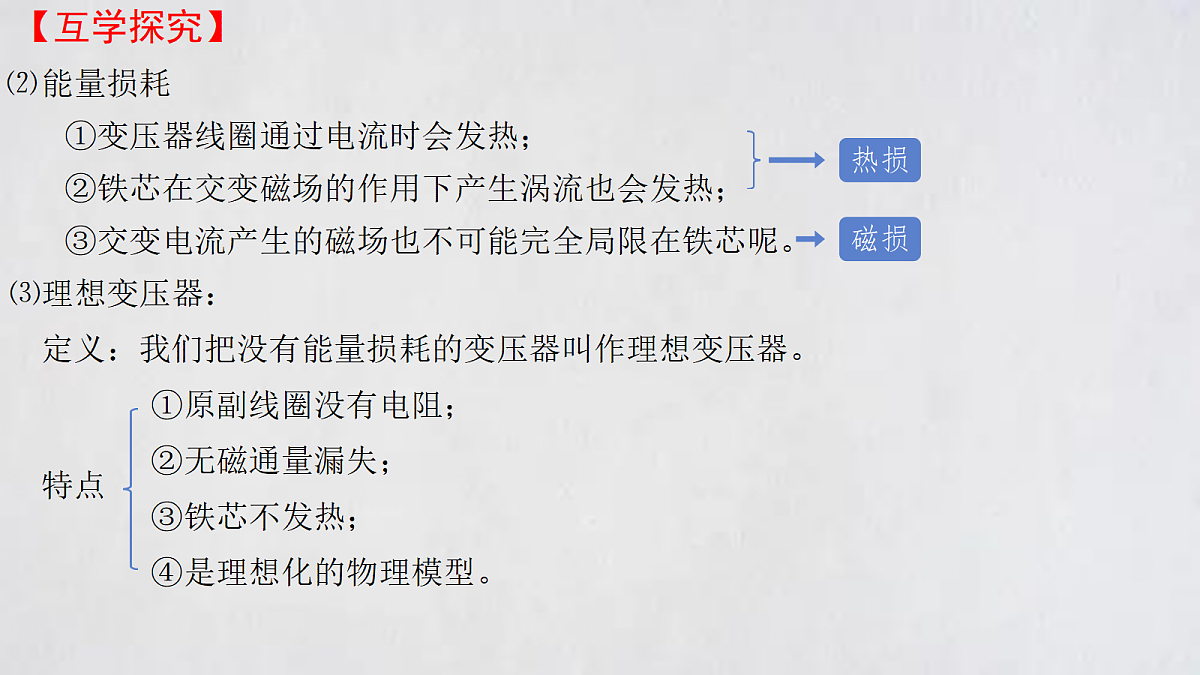

①变压器线圈通过电流时会发热；
②铁芯在交变磁场的作用下产生涡流也会发热；
③交变电流产生的磁场也不可能完全局限在铁芯呢。
定义：我们把没有能量损耗的变压器叫作理想变压器。
④是理想化的物理模型。

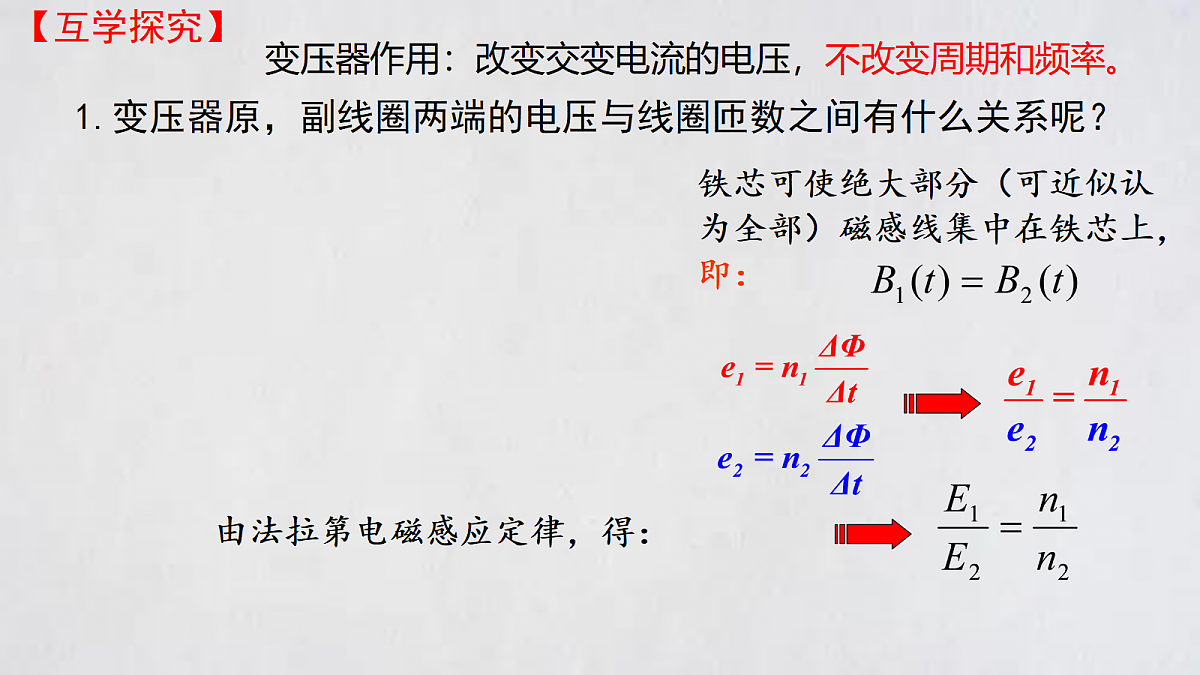

铁芯可使绝大部分（可近似认为全部）磁感线集中在铁芯上，即：
1.变压器原，副线圈两端的电压与线圈匝数之间有什么关系呢？
变压器作用：改变交变电流的电压，不改变周期和频率。

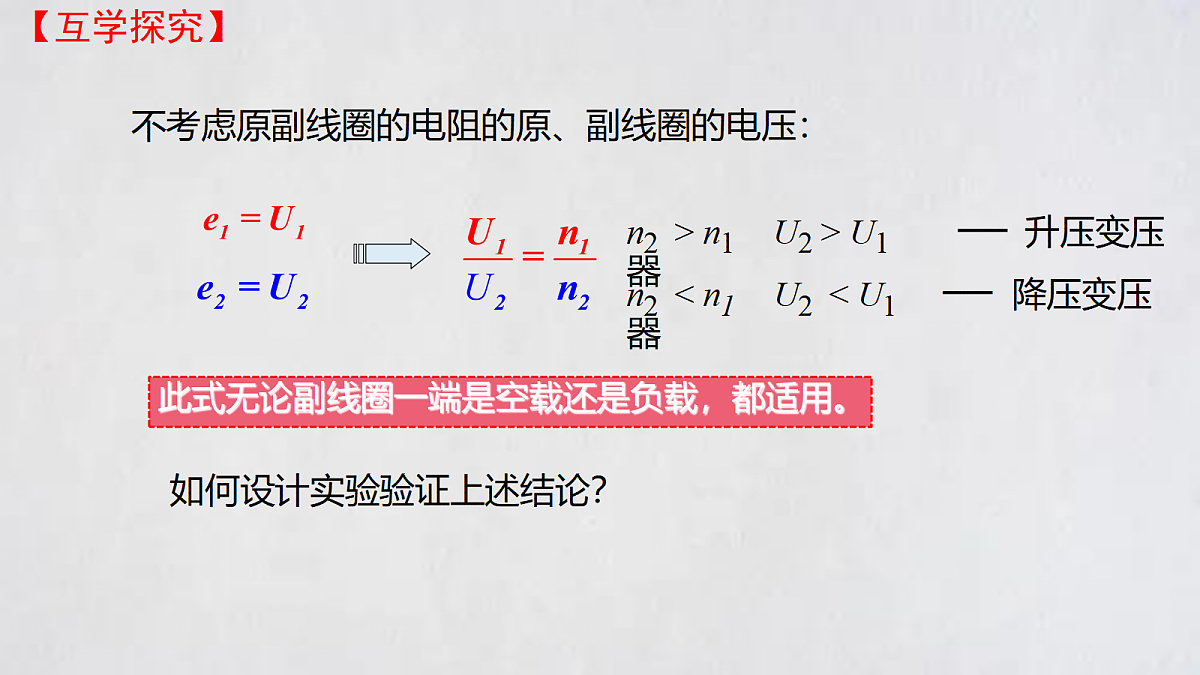

n2 > n1 U2 > U1 ── 升压变压器
n2 < n1 U2 < U1 ── 降压变压器
如何设计实验验证上述结论？
1.研究对象：2.实验器材：3.实验思路：4.实施实验：5.数据记录：6.总结归纳：
