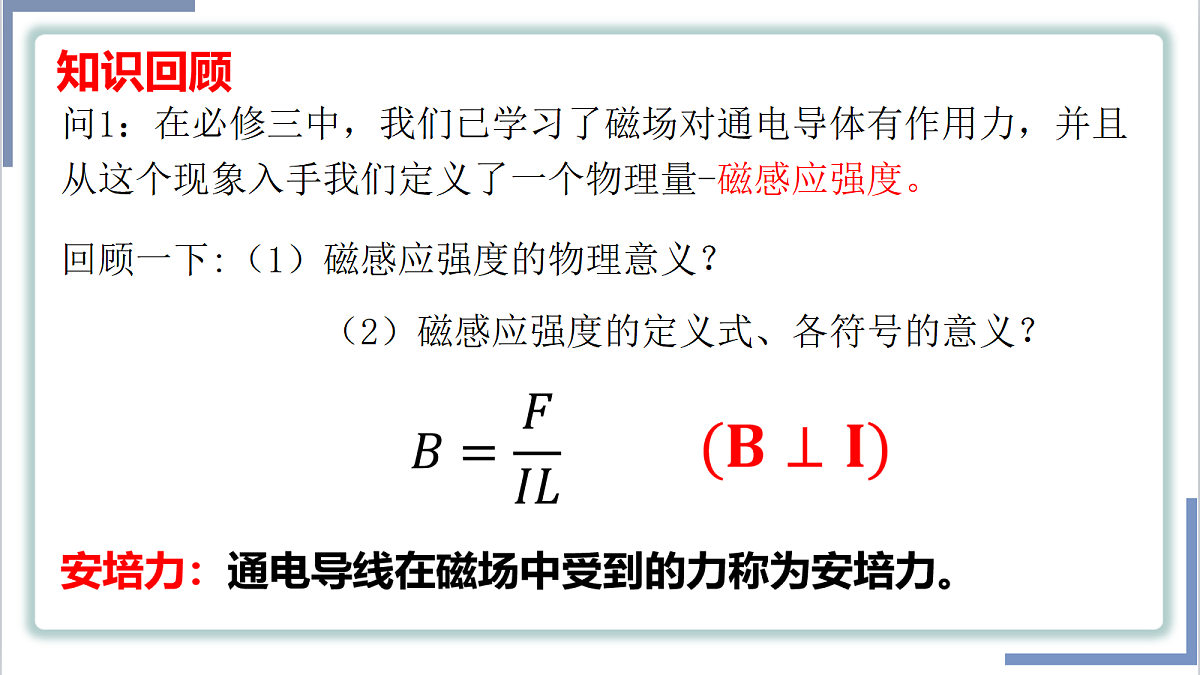

问1：在必修三中，我们已学习了磁场对通电导体有作用力，并且从这个现象入手我们定义了一个物理量-磁感应强度。
回顾一下:（1）磁感应强度的物理意义？ （2）磁感应强度的定义式、各符号的意义？

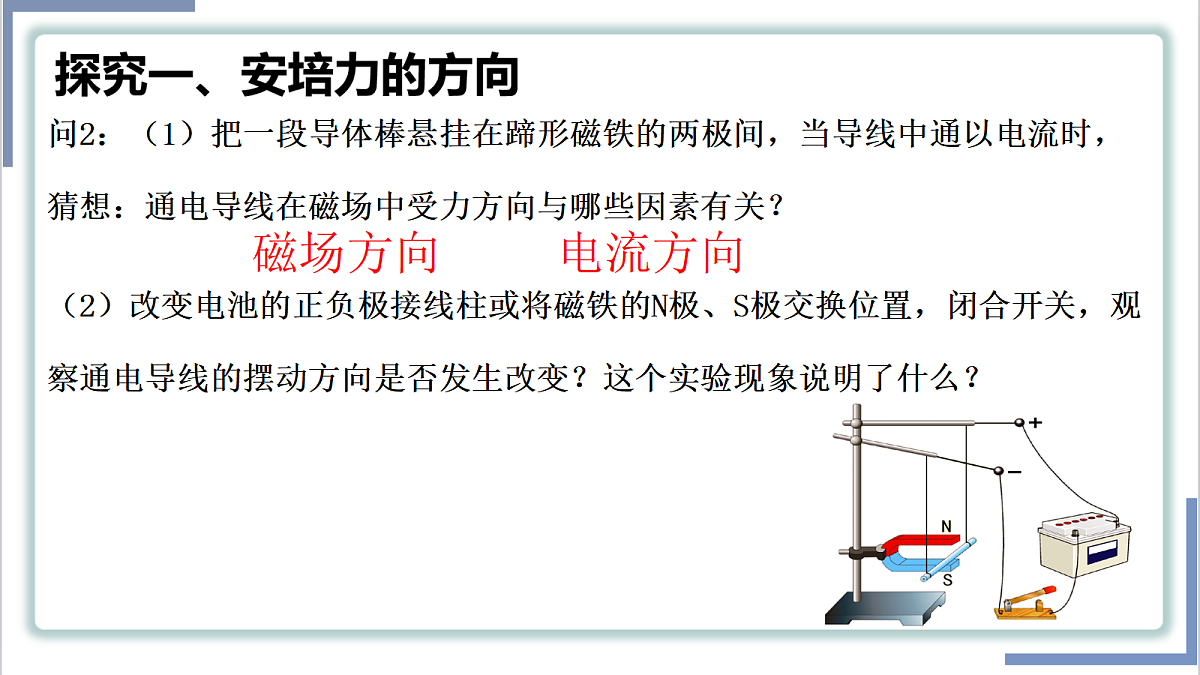

问2：（1）把一段导体棒悬挂在蹄形磁铁的两极间，当导线中通以电流时，猜想：通电导线在磁场中受力方向与哪些因素有关？（2）改变电池的正负极接线柱或将磁铁的N极、S极交换位置，闭合开关，观察通电导线的摆动方向是否发生改变？这个实验现象说明了什么？

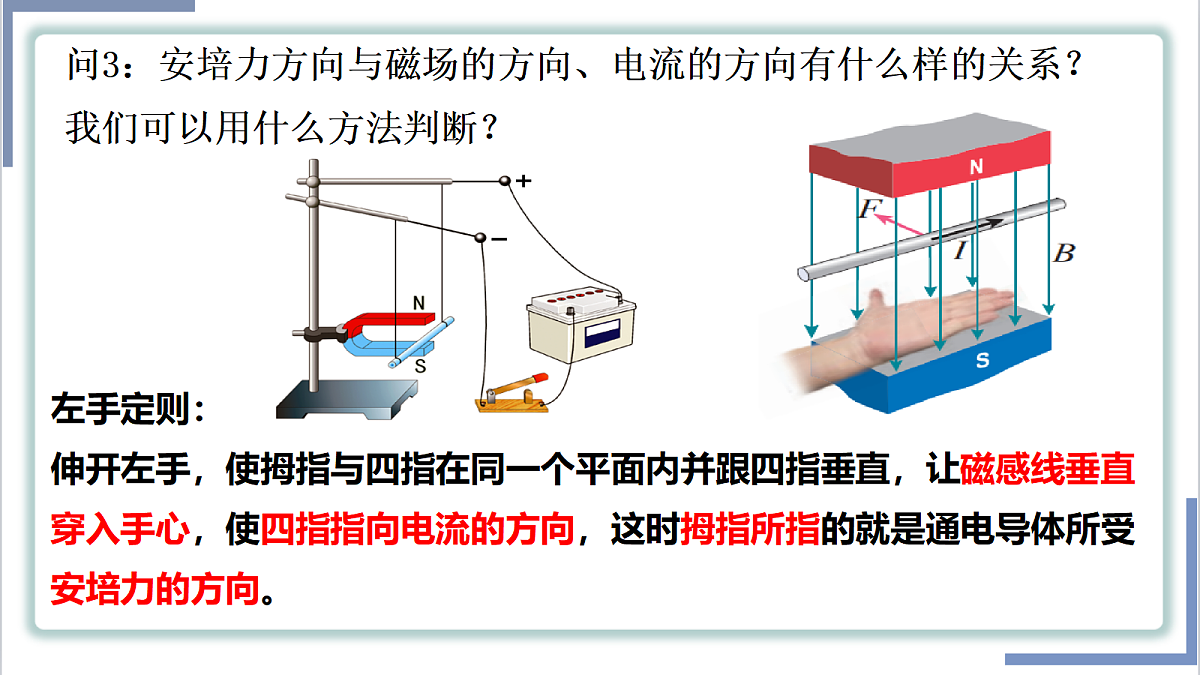

问3：安培力方向与磁场的方向、电流的方向有什么样的关系？我们可以用什么方法判断？
左手定则：伸开左手，使拇指与四指在同一个平面内并跟四指垂直，让磁感线垂直穿入手心，使四指指向电流的方向，这时拇指所指的就是通电导体所受安培力的方向。
【变式】如图所示，请判断两条平行的通电直导线之间相互作用力的方向 ：同向电流__________，反向电流___________。
问4：回顾一下：在磁感应强度为B的匀强磁场中，垂直于磁场方向放置的长为L的通电导线，当通过的电流为I时，它所受到的安培力为多少？当电流与磁场方向平行时呢？(2)当B和电流方向成一般夹角θ时，如何计算安培力呢？
【例题2】如图所示，在匀强磁场中放有下列各种形状的通电导线，电流均为I，磁感应强度均为B，求各导线所受安培力的大小．
小结：F=BILcsa中的L为有效长度，弯曲导线的有效长度等于连接两端点直线的长度，电流由始端流向末端
