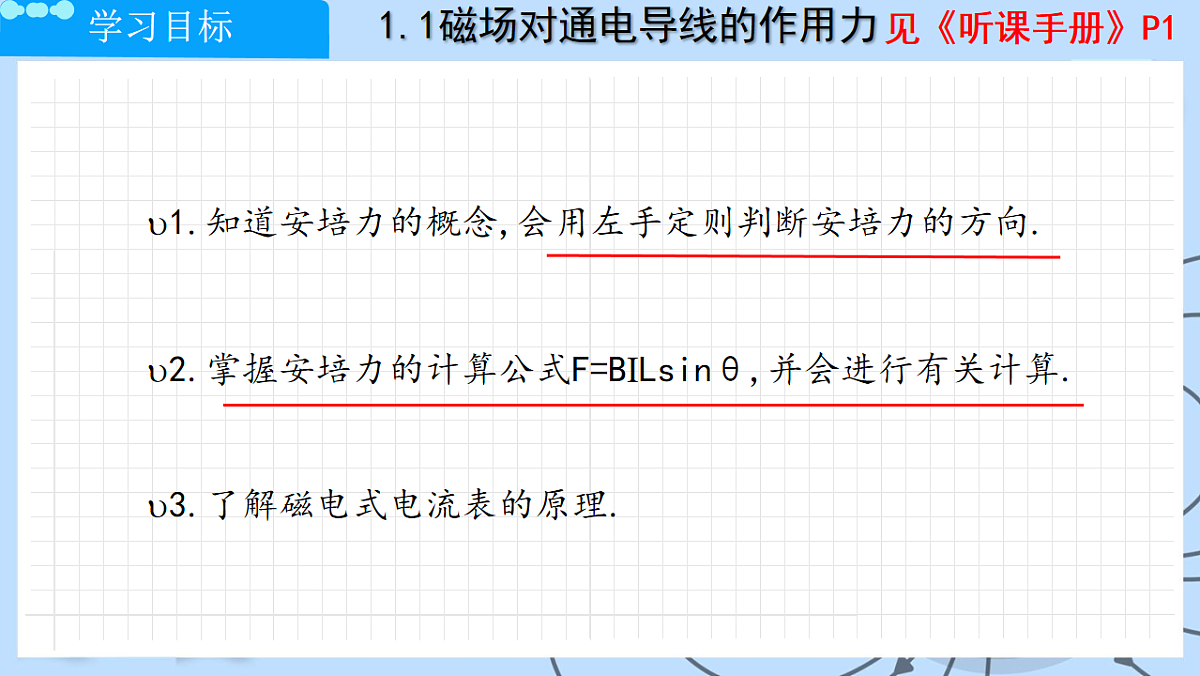

1.知道安培力的概念,会用左手定则判断安培力的方向.
2.掌握安培力的计算公式F=BILsinθ,并会进行有关计算.
1.1磁场对通电导线的作用力
3.了解磁电式电流表的原理.

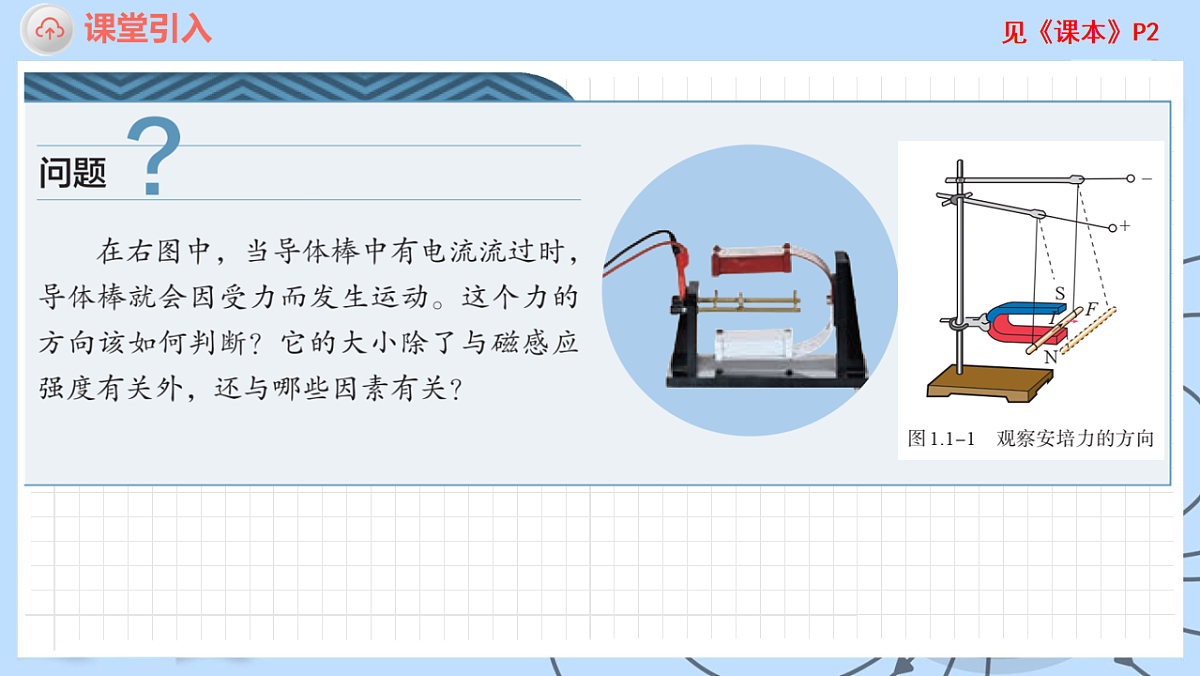

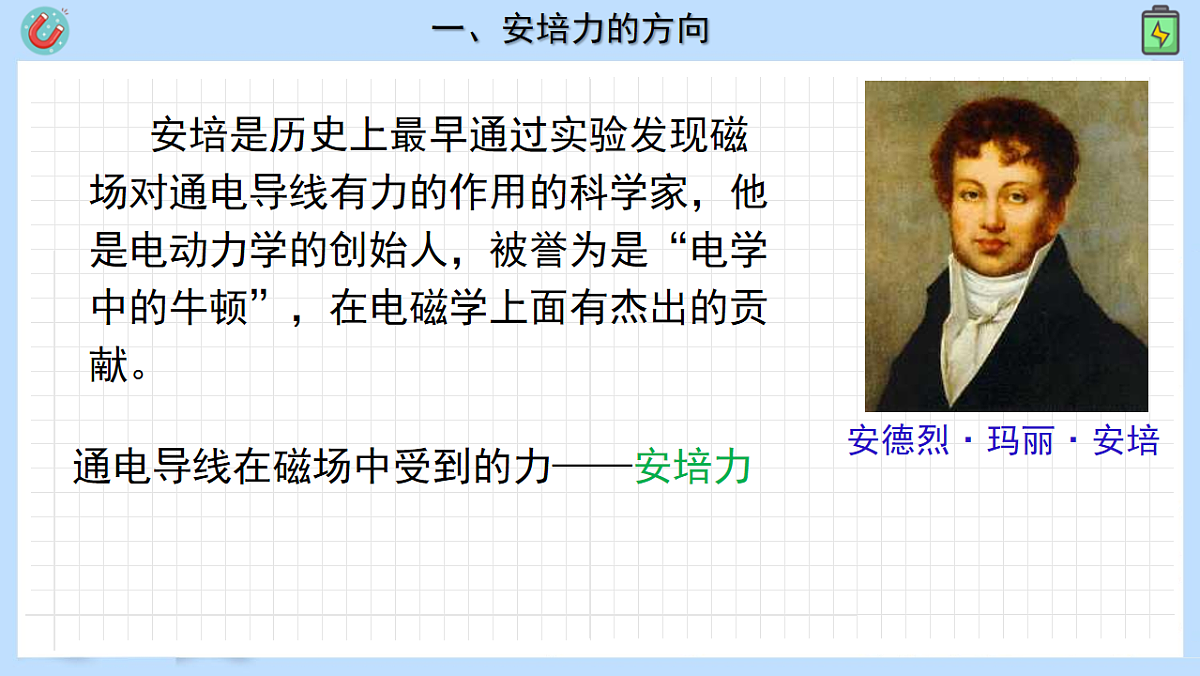

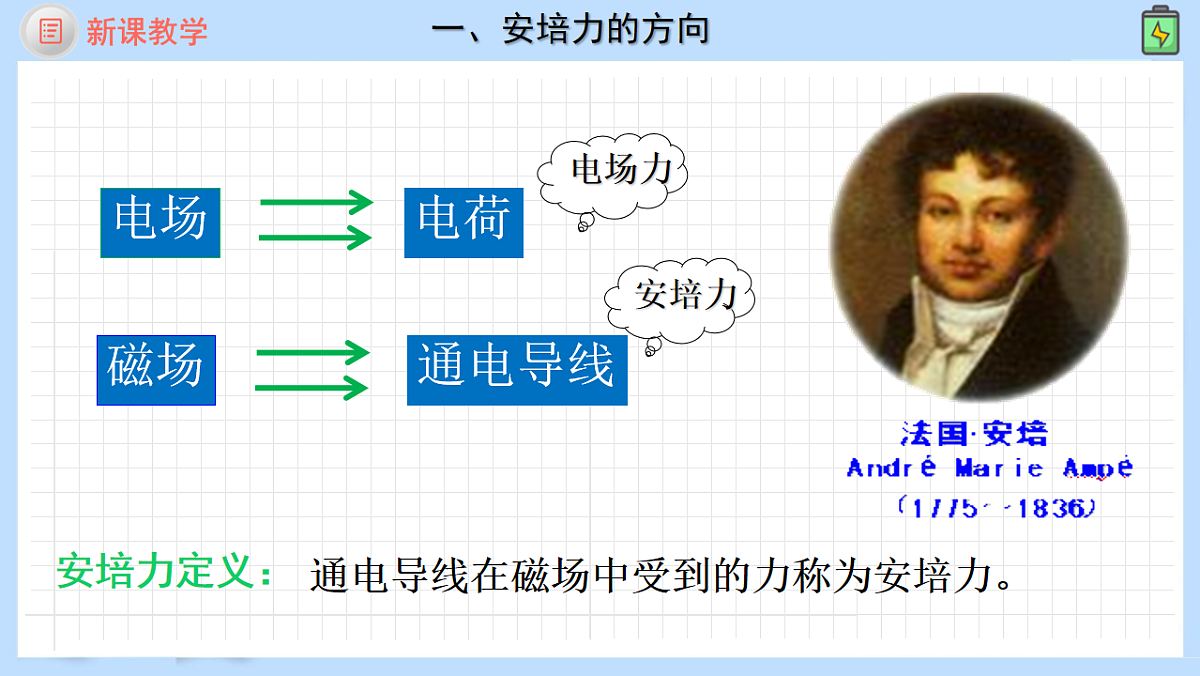

通电导线在磁场中受到的力称为安培力。

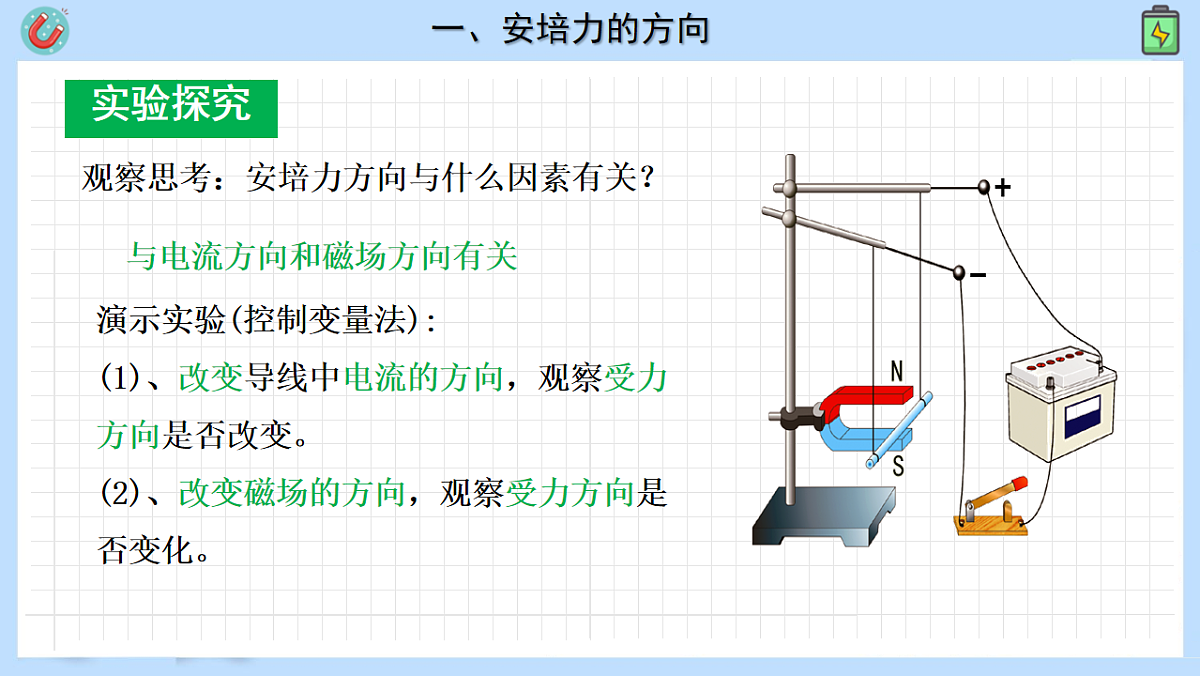

伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。
但B与I 不一定垂直.
2.安培定则（右手螺旋定则）和左手定则的比较
两相交直导线间的相互作用：
所以，任一闭合通电导线的有效长度为 ，即所受安培力为 。
根据指针的偏转方向，可以知道被测电流的方向。
(2)优点是灵敏度高，可以测出很弱的电流；缺点是线圈的导线很细，允许通过的电流很弱（几十微安到几毫安）。如果要用它测量较大的电流，就要改装扩大其量程。
(3)满偏电流Ig和内阻Rg反映了电流表的最主要特性.
安培力作用下导体的运动问题
2.磁体对电流的作用一安培力作用下物体的运动 明确电流所在处 方向，用左手定则判断电流 方向,确定电流的运动. 也可转换研究对象，判断磁体受力。
安培力作用下导体的运动问题--5种常用方法
安培力作用下的物体平衡或加速
1.安培力作用下导体棒的平衡问题,题目所给出的图形一般为“立体图”,如果把物体的受力直接画在导体棒上,则较为抽象,不利于问题的求解,一般把抽象的立体图转换为直观的“平面图”,即画出“侧视图”. 2.画平面图时应准确标明辅助方向,如磁感应强度B的方向,电流的方向,导体棒端点的名称,磁感应强度B的方向与平面的夹角,磁感应强度B的方向与电流的夹角,线框与水平面或与竖直面之间的夹角等,最后根据安培力方向一定垂直于电流和磁场所决定的平面的特点准确画出安培力的方向.
