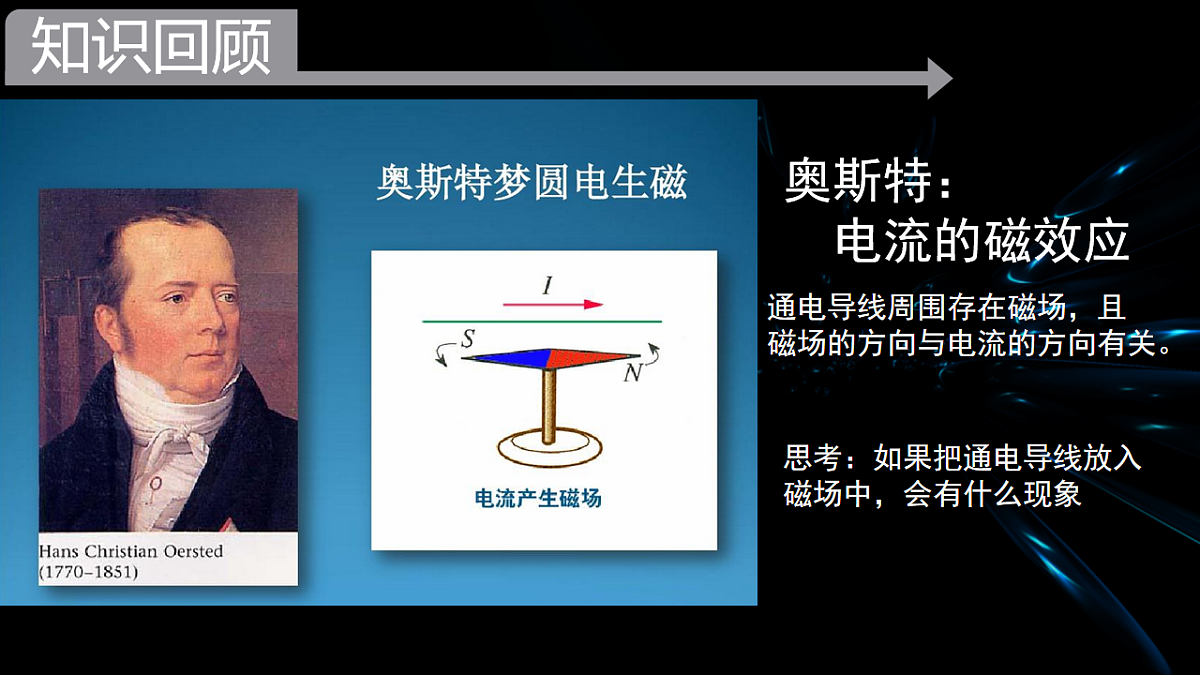

奥斯特： 电流的磁效应
通电导线周围存在磁场，且磁场的方向与电流的方向有关。
思考：如果把通电导线放入磁场中，会有什么现象

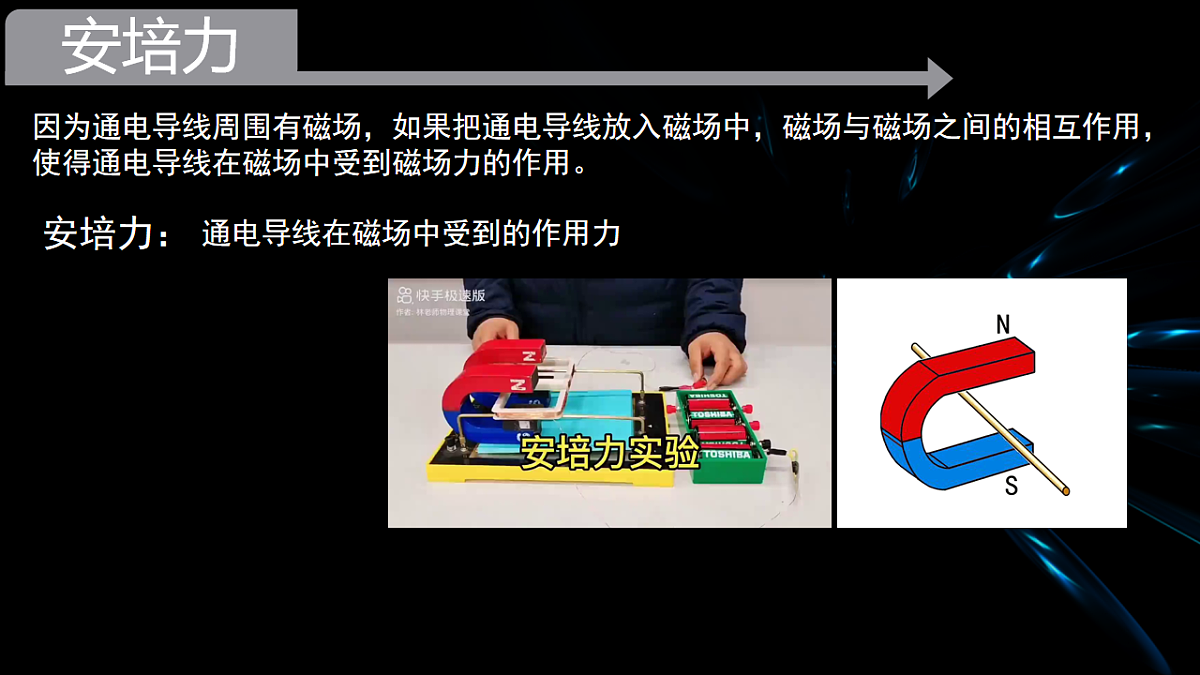

因为通电导线周围有磁场，如果把通电导线放入磁场中，磁场与磁场之间的相互作用，使得通电导线在磁场中受到磁场力的作用。
通电导线在磁场中受到的作用力

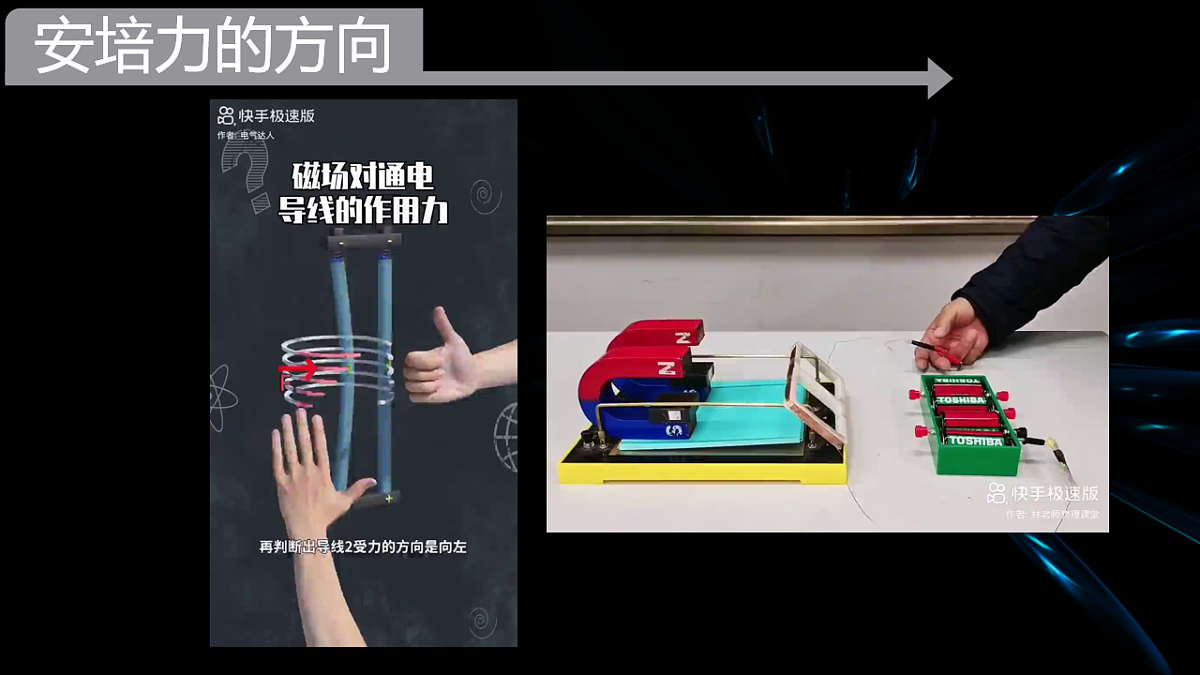

是用来判断通电导线在磁场中受力方向的定律。具体操作方法是，伸开左手，使拇指与其他四指垂直，并且都与手掌在同一平面内。让磁感线从掌心进入，四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向
当通电导线与磁场方向平行时，通电导线在磁场中不受安培力作用
所以：安培的方向一定与磁感应强度方向，电流方向垂直 但：磁感应强度方向与电流方向不一定垂直
垂直于磁场的一段通电导线，在磁场中受到的安培力的大小F跟电流I和导线的长度L、磁感应强度B的乘积成正比 F=BIL当电流与磁场方向夹角为θ时，则用： F=BILsinθ
有效长度： 当电流与磁场方向夹角为θ时，则用： F=BILsinθ
