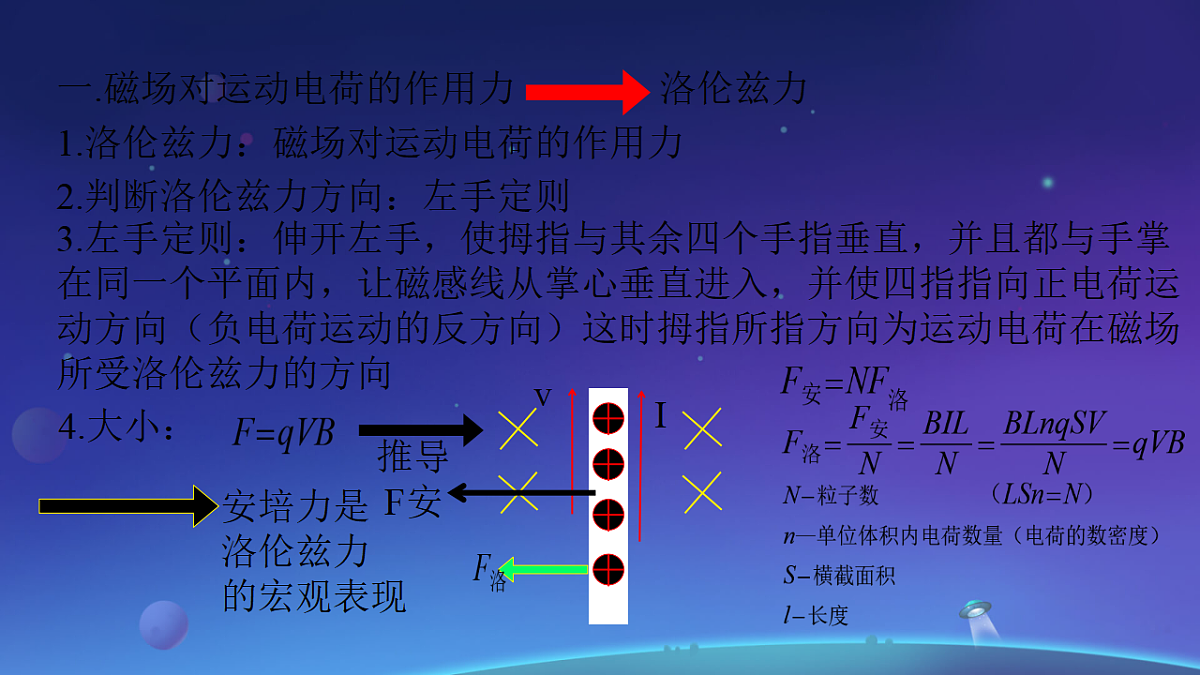

一.磁场对运动电荷的作用力
1.洛伦兹力：磁场对运动电荷的作用力
2.判断洛伦兹力方向：左手定则
3.左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心垂直进入，并使四指指向正电荷运动方向（负电荷运动的反方向）这时拇指所指方向为运动电荷在磁场所受洛伦兹力的方向
安培力是洛伦兹力的宏观表现

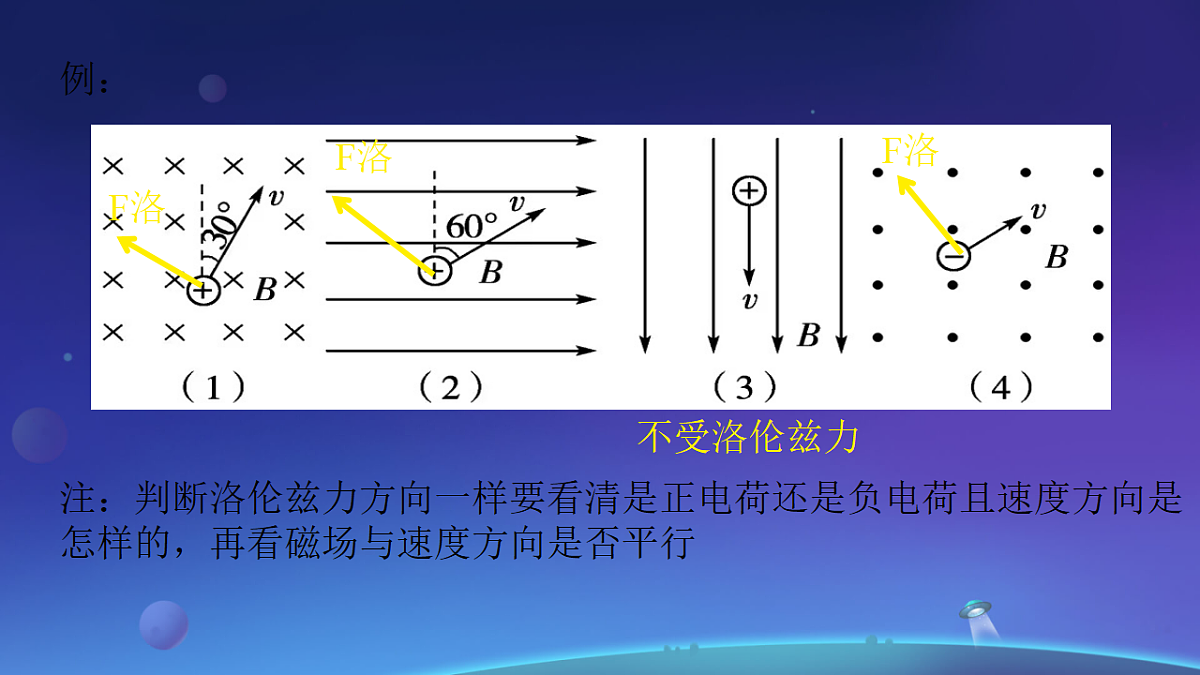

注：判断洛伦兹力方向一样要看清是正电荷还是负电荷且速度方向是怎样的，再看磁场与速度方向是否平行

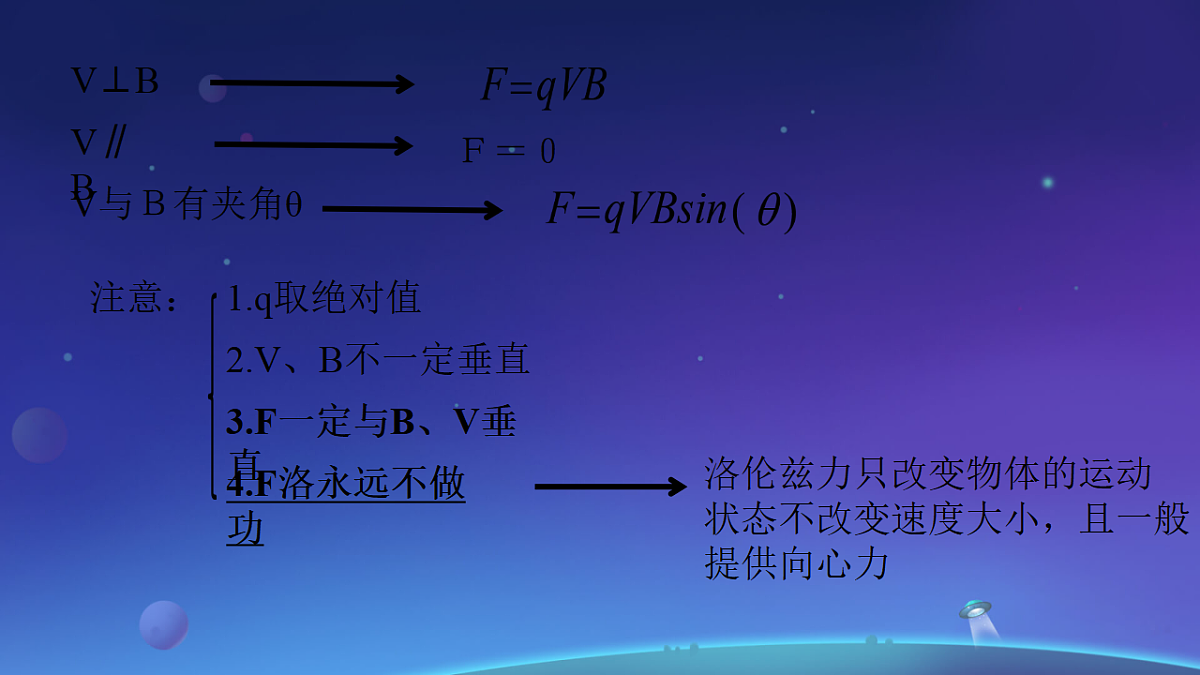

3.F一定与B、V垂直
洛伦兹力只改变物体的运动状态不改变速度大小，且一般提供向心力

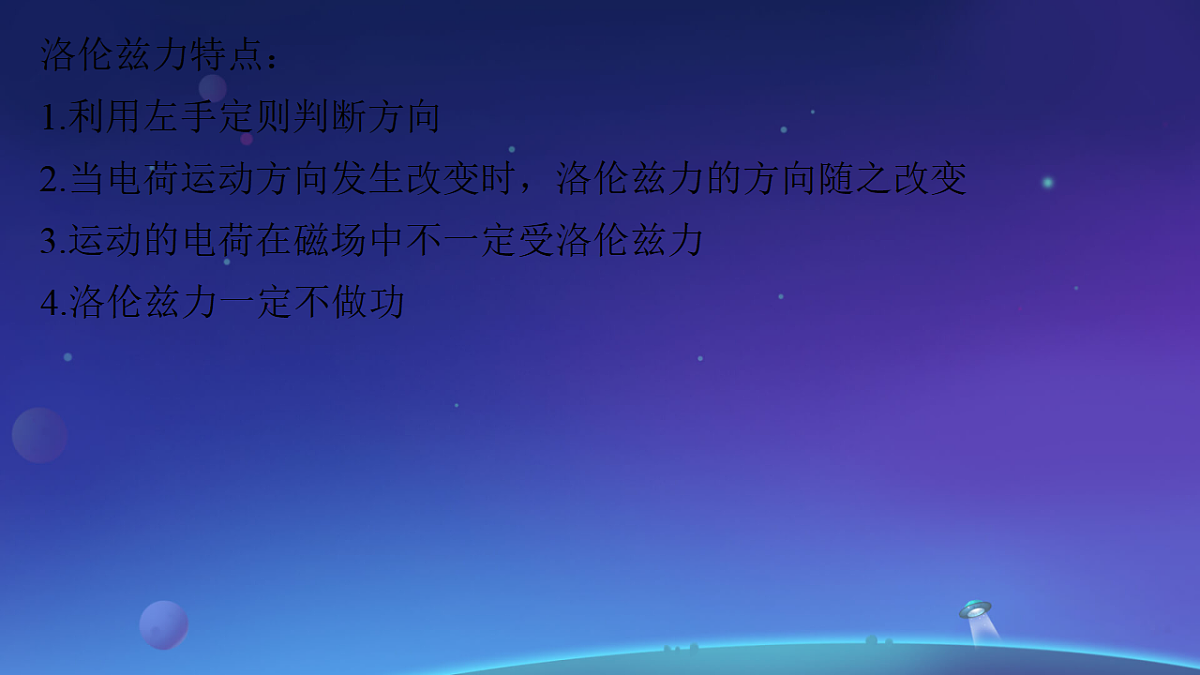

1.利用左手定则判断方向
2.当电荷运动方向发生改变时，洛伦兹力的方向随之改变
3.运动的电荷在磁场中不一定受洛伦兹力
4.洛伦兹力一定不做功

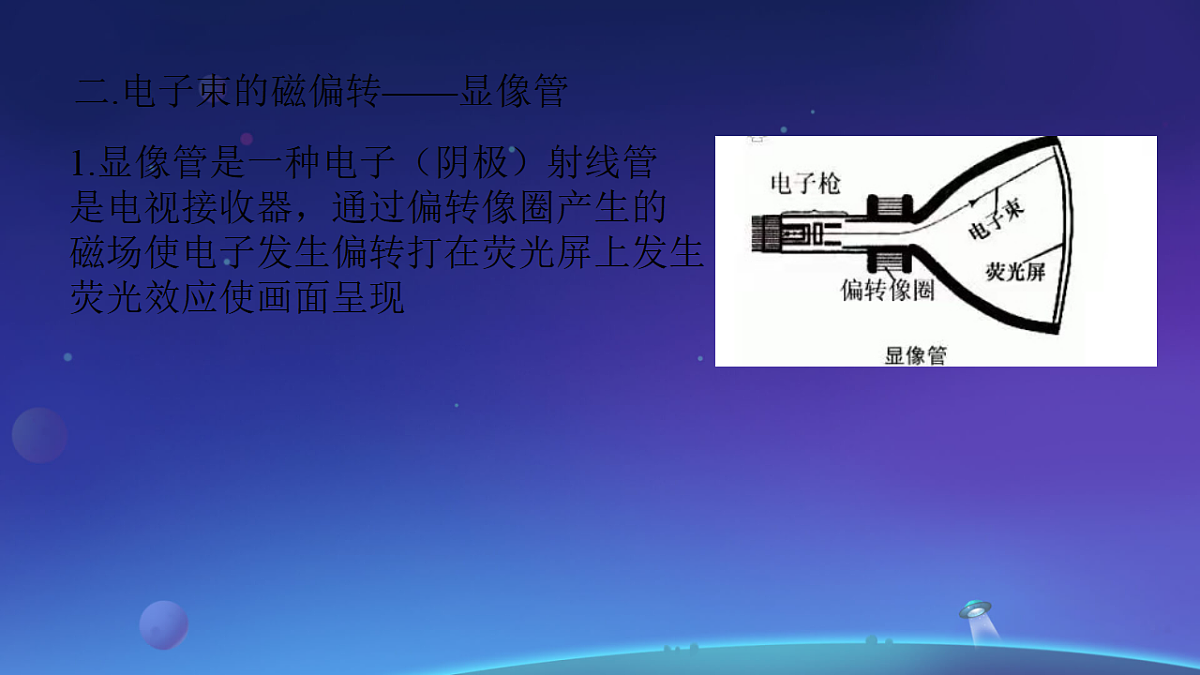

二.电子束的磁偏转——显像管
1.显像管是一种电子（阴极）射线管是电视接收器，通过偏转像圈产生的磁场使电子发生偏转打在荧光屏上发生荧光效应使画面呈现

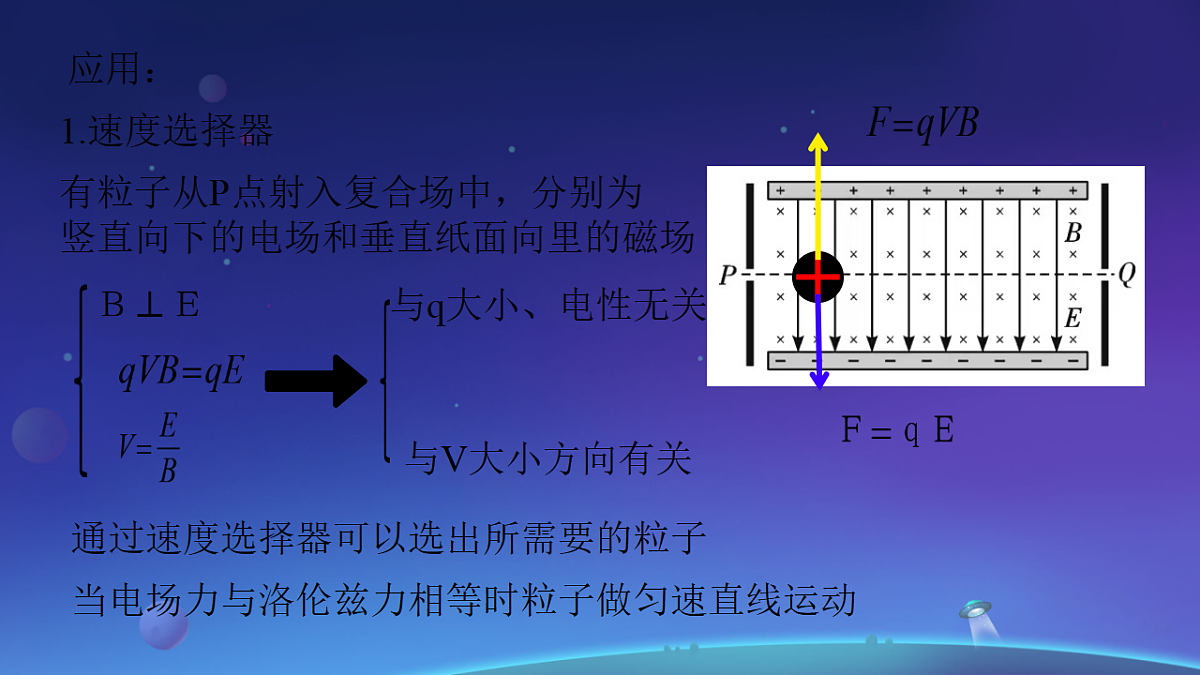

有粒子从P点射入复合场中，分别为竖直向下的电场和垂直纸面向里的磁场
通过速度选择器可以选出所需要的粒子
当电场力与洛伦兹力相等时粒子做匀速直线运动

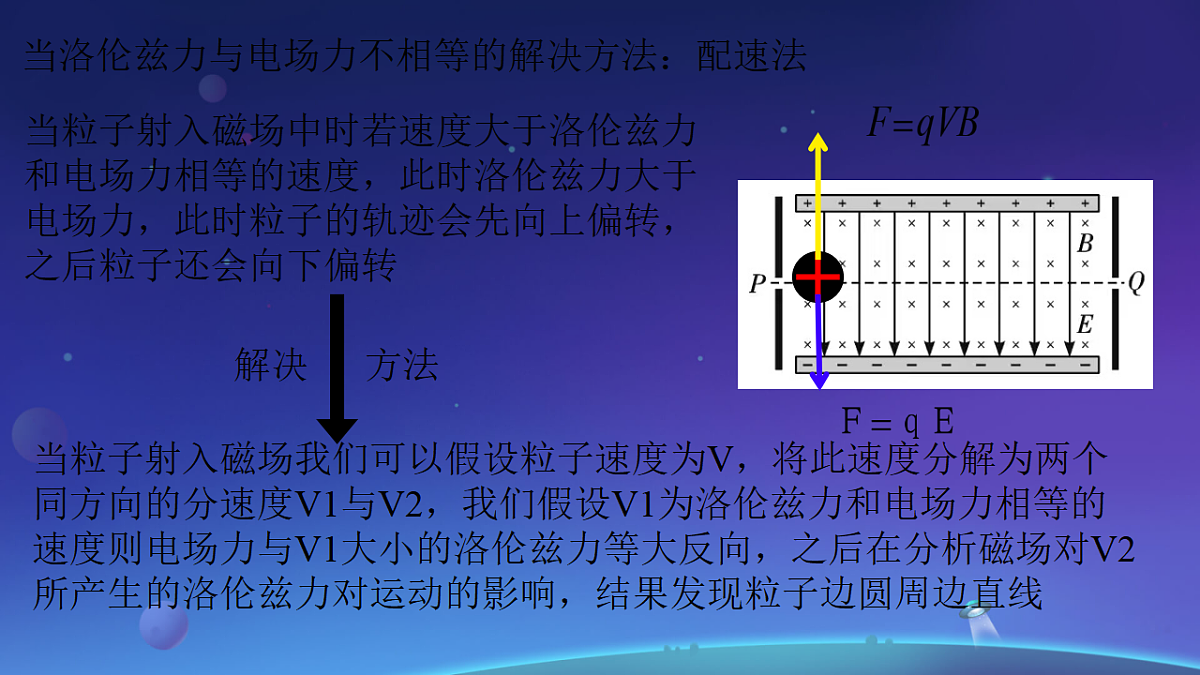

当洛伦兹力与电场力不相等的解决方法：配速法
当粒子射入磁场中时若速度大于洛伦兹力和电场力相等的速度，此时洛伦兹力大于电场力，此时粒子的轨迹会先向上偏转，之后粒子还会向下偏转
当粒子射入磁场我们可以假设粒子速度为V，将此速度分解为两个同方向的分速度V1与V2，我们假设V1为洛伦兹力和电场力相等的速度则电场力与V1大小的洛伦兹力等大反向，之后在分析磁场对V2所产生的洛伦兹力对运动的影响，结果发现粒子边圆周边直线
通过电荷不断以V的速度射入磁场使带正负电荷的粒子分别移至两极板，使两极板带上不同的电，当电量一定时，两极板充当电源供电
与速度选择器不同的是，速度选择器最开始有电场而磁流体发电机是通过电荷的偏转打向两极板使两极板带电后产生电场，但处理思路与速度选择器处理思路一致
洛伦兹力与电场力的比较
产生条件：V≠0且V不与B平行
方向：永远与速度和磁场垂直
做功情况：任何情况下都不做功
产生条件：电荷处于电场中
方向：正电荷受力方向与电场方向相同 负电荷受力方向与电场方向相反
做功情况：可能做正功，可能做负功，也可能不做功
（多选）如图所示是电磁流量计的示意图。圆管由非磁性材料制成，空间有匀强磁场。当管中的导电液体流过磁场区域时，测出管壁上M、N两点间的电势差U，就可以知道管中液体的流量q(单位时间内流过管道横截面的液体的体积)。已知管的直径为d，磁感应强度为B，离子速度为v，假定管中各处液体的流速相同。下列说法正确的有( )A.N点的电势低于M点的电势B.M、N两点间的电势差U=BdvC.液体的流量q=πvd²D.流量q与U的关系为
2.(多选)如图所示是磁流体发电机的示意图，两平行金属板P、Q之间有一个很强的磁场.一束等离子体(即高温下电离的气体，含有大量正、负带电粒子)沿垂直于磁场的方向喷入磁场.把P、Q与电阻R相连接.下列说法正确的是( )A.Q板的电势高于P板的电势B.R中有由a向b方向的电流C.若只改变磁场强弱，R中电流保持不变D.若只增大粒子入射速度，R中电流增大
CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图（a）是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图（b）所示。图（b）中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线（如图中带箭头的虚线所示）；将电子束打到靶上的点记为P点。则（ ）
A．M处的电势高于N处的电势B．增大M、N之间的加速电压可使P点左移C．偏转磁场的方向垂直于纸面向外D．增大偏转磁场磁感应强度的大小可使P点左移
1.预习下一节带电粒子在匀强磁场中的运动
2.完成课后习题并做好相关练习册
