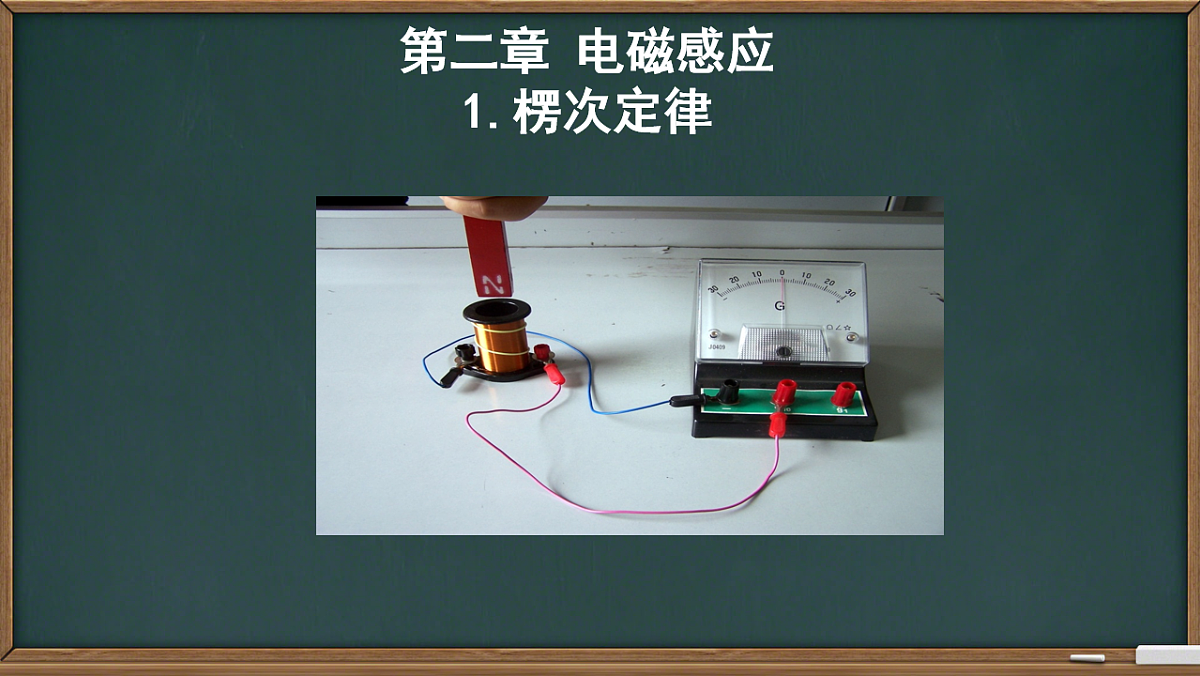

第二章 电磁感应1.楞次定律

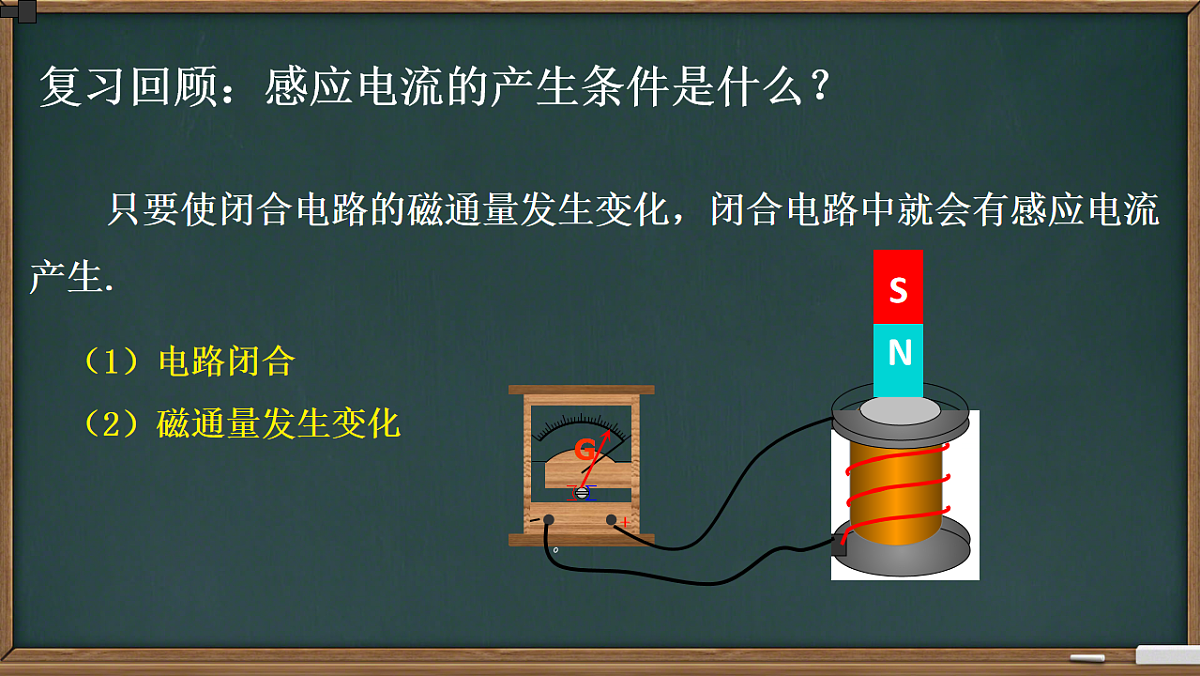

复习回顾：感应电流的产生条件是什么？
只要使闭合电路的磁通量发生变化，闭合电路中就会有感应电流产生.
（1）电路闭合（2）磁通量发生变化

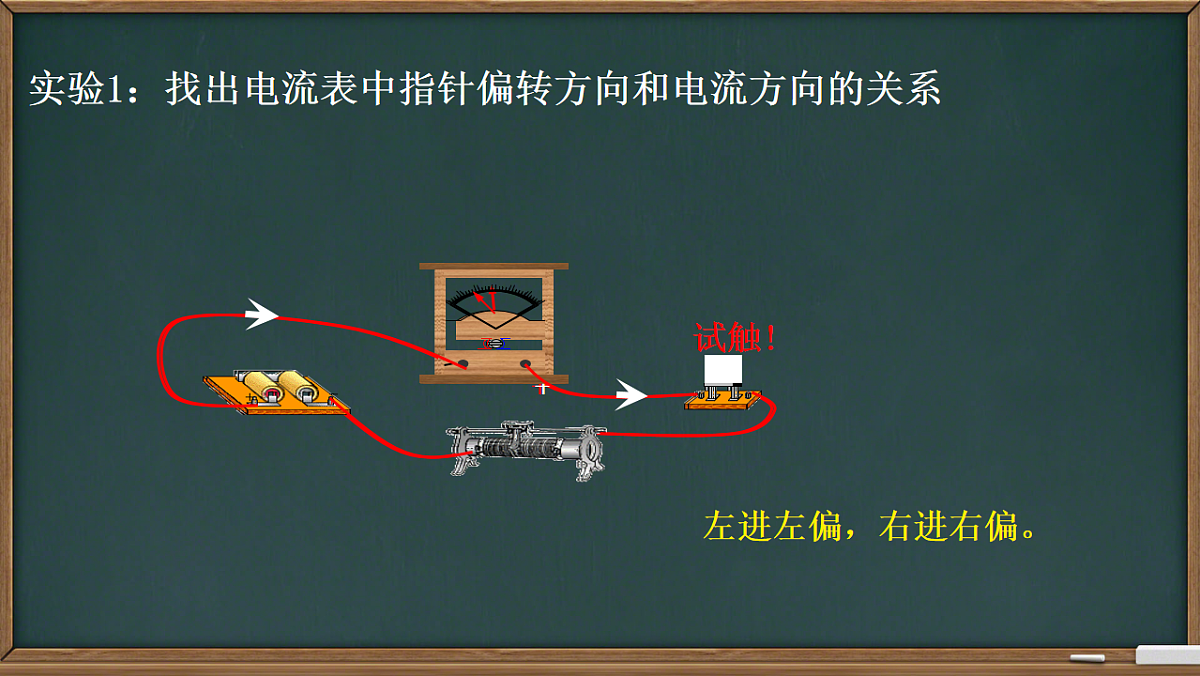

实验1：找出电流表中指针偏转方向和电流方向的关系

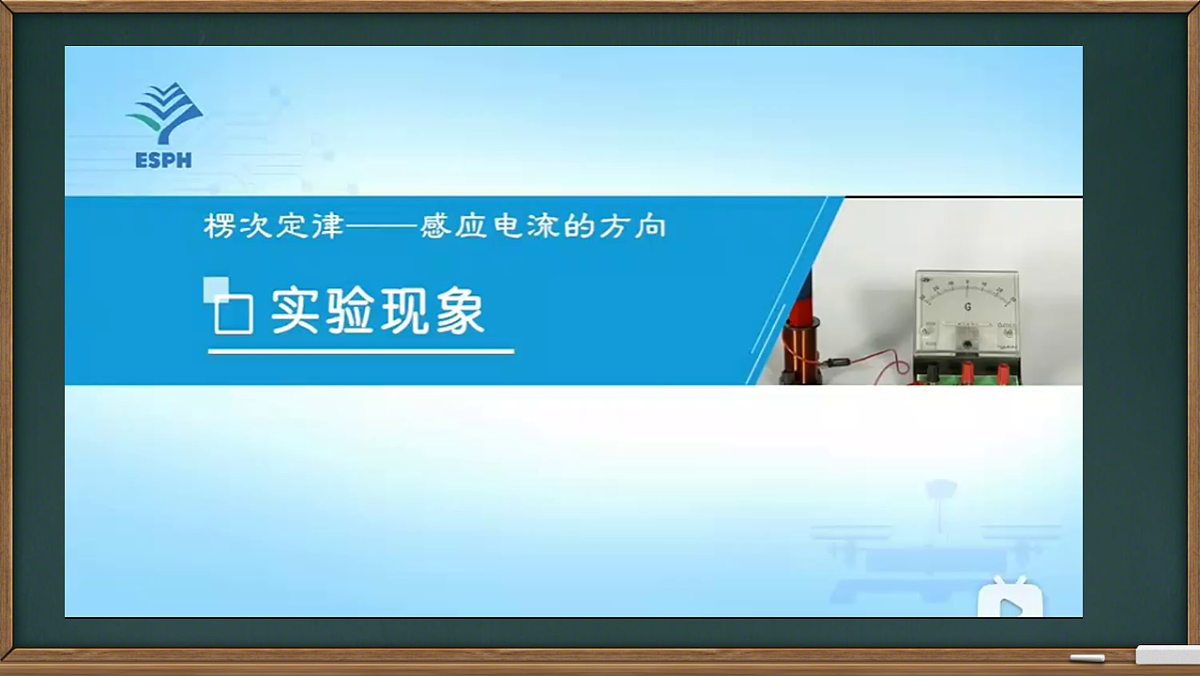

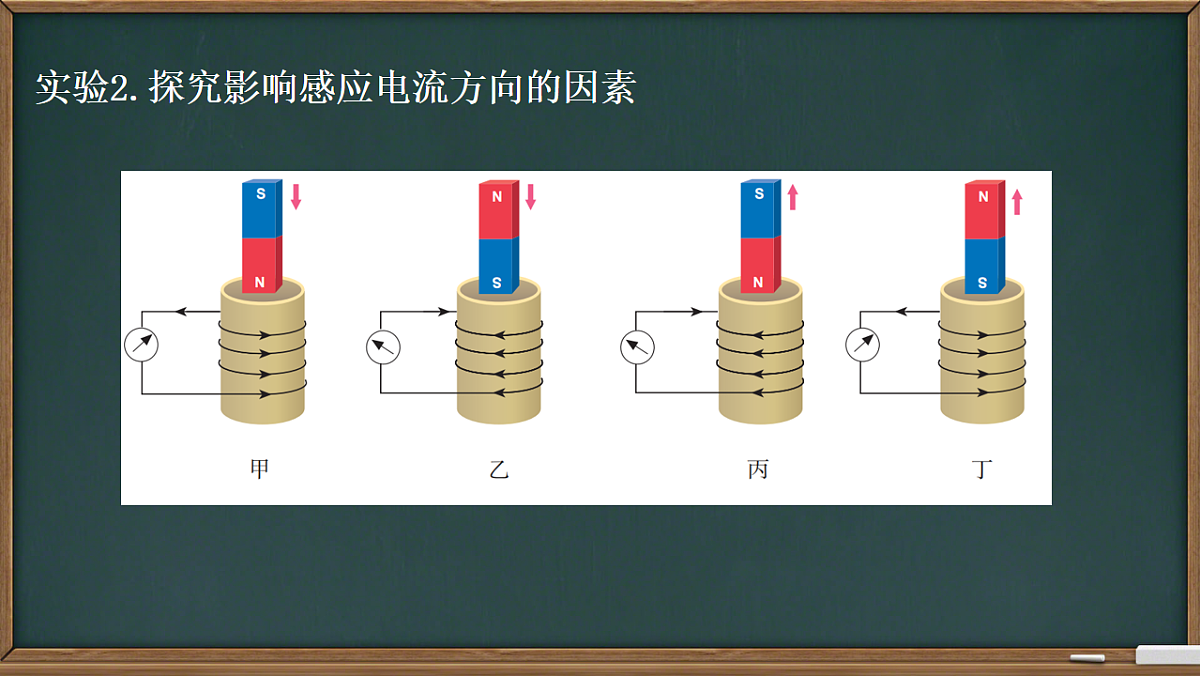

实验2.探究影响感应电流方向的因素

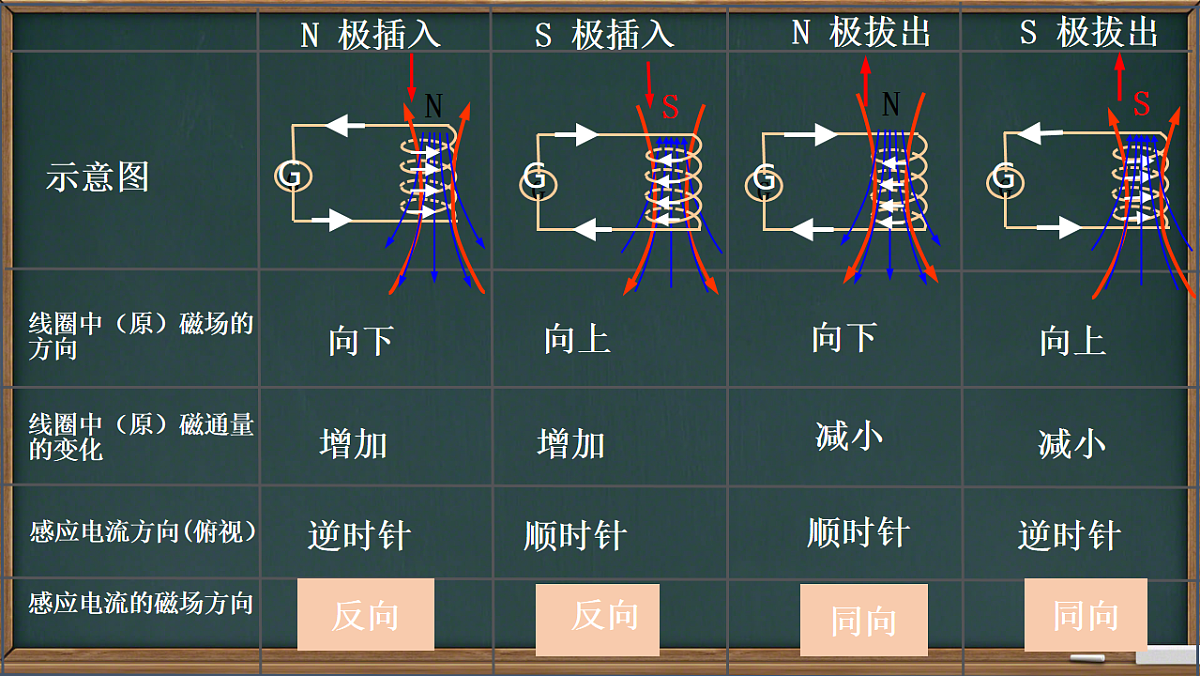

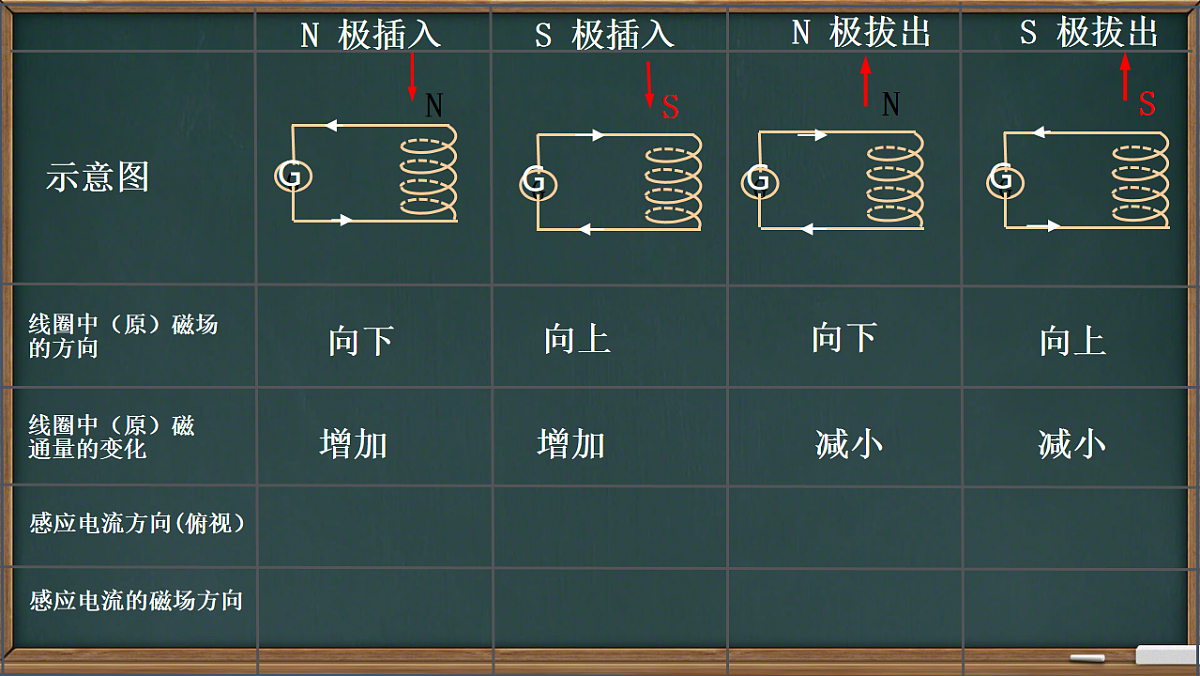

线圈中（原）磁通量的变化
线圈中（原）磁场的方向
感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。。
感应电流的磁场阻碍原磁通量的变化
例1 ：法拉第最初发现电磁感应现象的实验如图所示，软铁环上绕有A、B两个线圈，当A线圈电路中的开关断开的瞬间，线圈B中的感应电流沿什么方向?
3.判断感应电流方向的步骤：
明确穿过闭合电路磁通量是增加还是减少
根据楞次定律确定感应电流的磁场方向
利用安培定则判断感应电流方向

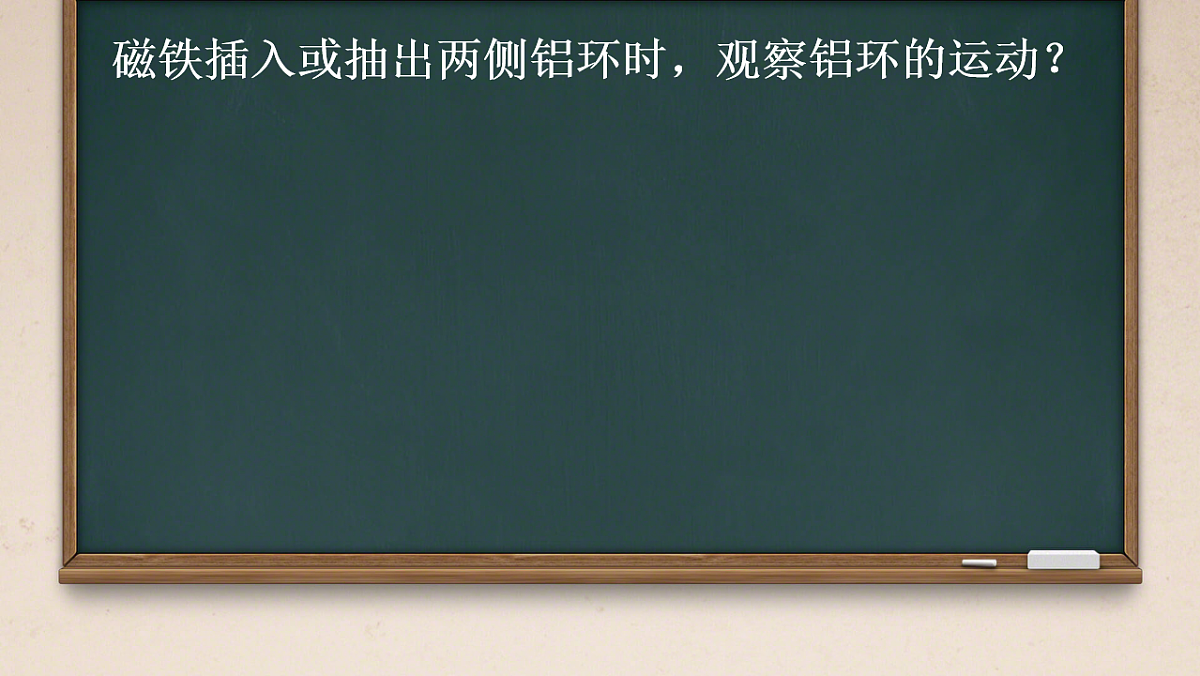

例2.如图，A和B都是很轻的铝环，A闭合，B断开，用磁铁的任一极来接近A、远离A、移近B、远离B时，分别会产生什么现象？
如图所示,平行光滑金属导轨A、B上放置两根铜棒a、b。当磁铁N极从上向下插入铜棒a 、b中时，铜棒a、b是否会运动?　如果运动将怎样运动？
讨论：（1）如果将磁铁N极从铜棒a 、 b中拔出呢？ （2）如果将磁铁Ｓ极从铜棒a 、 b中拔出呢？
此方法只适用于回路中只有一个方向的磁感线的情况
1.如图所示，当滑动变阻器R的滑片向右滑动时，则流过R′的电流方向是_________（选填“从a到b”和“从b到a”）。
2.根据楞次定律可知，感应电流的磁场一定是( 　 )A.阻碍引起感应电流的磁通量B.与引起感应电流的磁场方向相反C.阻碍引起感应电流的磁通量的变化D.与引起感应电流的磁场方向相同
3.如图,在一水平、固定的闭合导体圆环上方,有一条形磁铁(N极朝上,S极朝下)由静止开始下落,磁铁从圆环中穿过且不与圆环接触。关于圆环中感应电流的方向(从上向下看),下列说法正确的是(　　)A.总是顺时针 B.总是逆时针C.先顺时针后逆时针 D.先逆时针后顺时针
4.(2020·江苏高考)如图所示,两匀强磁场的磁感应强度B1和B2大小相等、方向相反。金属圆环的直径与两磁场的边界重合。下列变化会在环中产生顺时针方向感应电流的是(　　)
A.同时增大B1减小B2B.同时减小B1增大B2C.同时以相同的变化率增大B1和B2D.同时以相同的变化率减小B1和B2
A.拨至M端或N端,圆环都向左运动B.拨至M端或N端,圆环都向右运动C.拨至M端时圆环向左运动,拨至N端时向右运动D.拨至M端时圆环向右运动,拨至N端时向左运动
5.(2020·全国Ⅲ卷)如图,水平放置的圆柱形光滑玻璃棒左边绕有一线圈,右边套有一金属圆环。圆环初始时静止。将图中开关S由断开状态拨至连接状态,电路接通的瞬间,可观察到 (　)
如图，假定导体棒CD向右运动。1.我们研究的是哪个闭合导体回路？2.当导体棒CD向右运动时，穿过这个闭合导体回路的磁通量是增大还是减小？3.感应电流的磁场应该是沿哪个方向的？4.导体棒CD中的感应电流是沿哪个方向的？
2、适用范围：闭合电路一部分导体切割磁感线产生感应电流。
1、右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。
楞次定律与右手定则的比较
