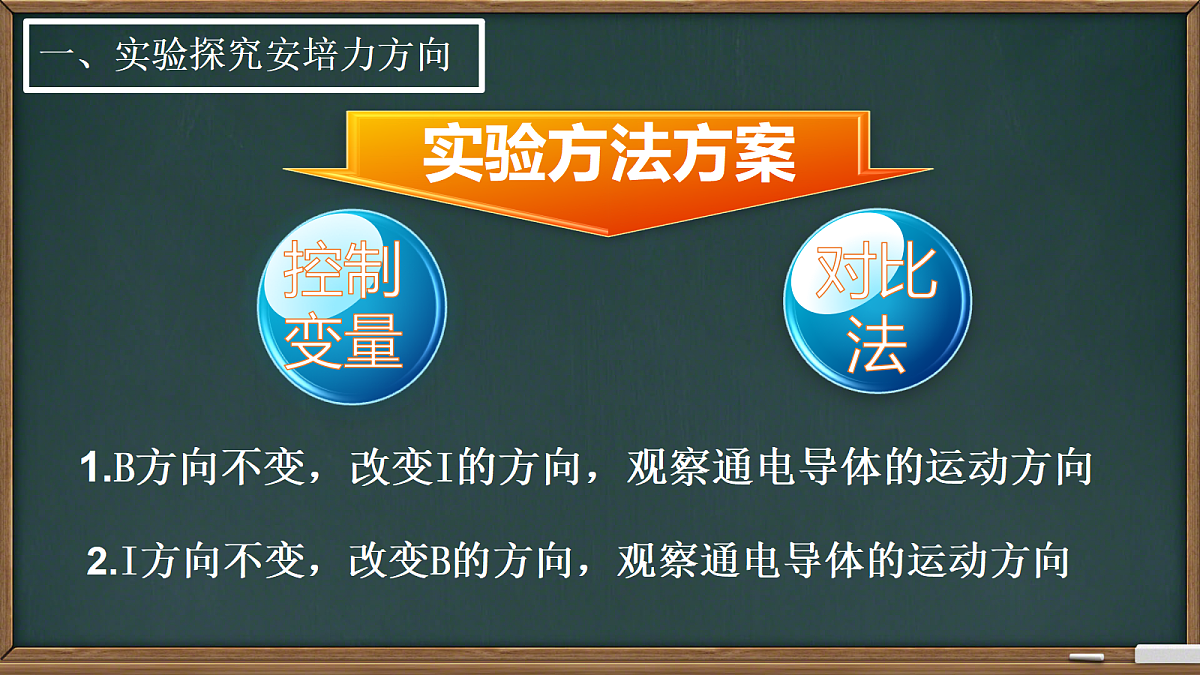

1.B方向不变，改变I的方向，观察通电导体的运动方向
2.I方向不变，改变B的方向，观察通电导体的运动方向

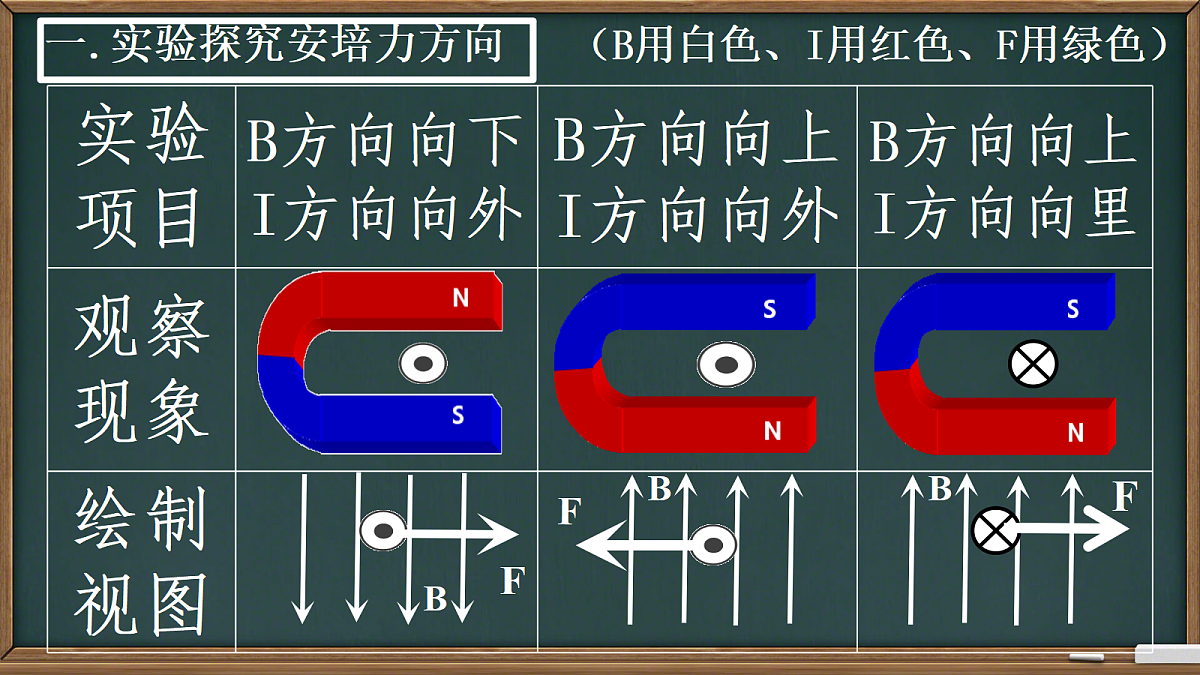

（B用白色、I用红色、F用绿色）

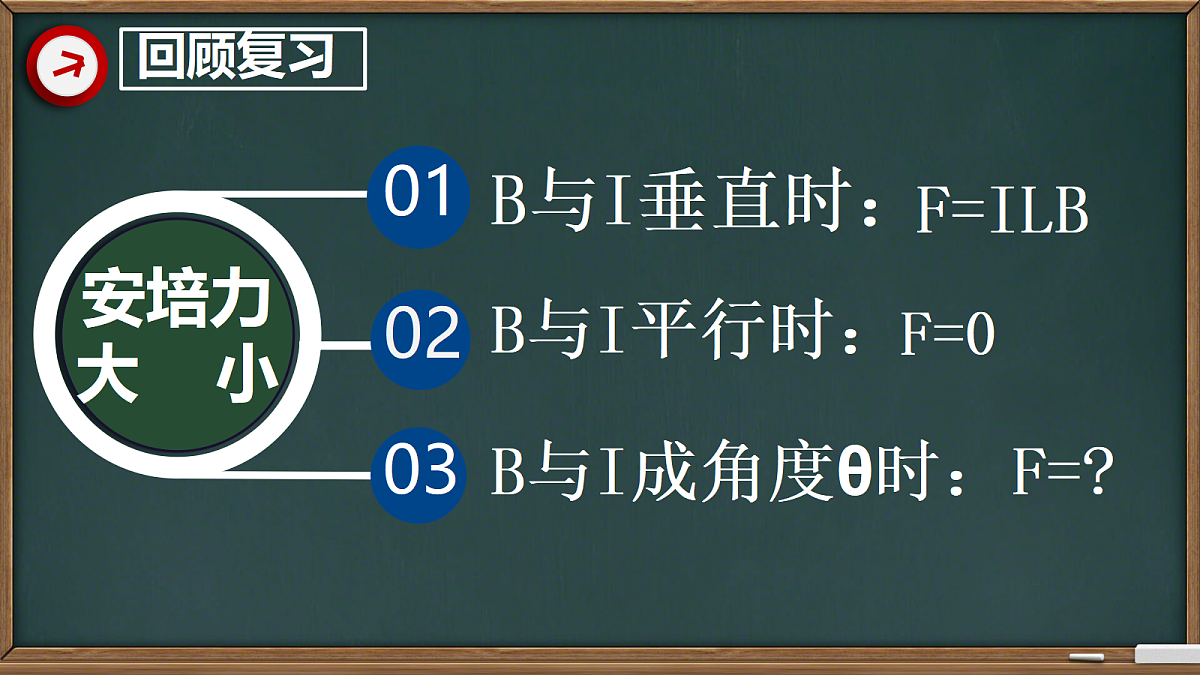

B与I成角度θ时：F=?
公式F＝ILB中L指的是导线的哪段长度呢？
通电非直导线在匀强磁场中时L为两端点的距离——有效长度，电流从始端流向末端。
知识应用1-(多选题）2023年4月17日消息，我国目前的电磁炮所发射的炮弹，已经可以在100公里距离上击穿80毫米厚的钢板。如图所示为电磁轨道炮的模型，间距为L的平行光滑导轨水平放置，轨道处于磁感应强度大小为B、方向沿竖直方向的匀强磁场中，导轨左端接有电动势E、内阻r的电源，带有炮弹的导体棒PQ垂直放置在导轨上，其质量（含炮弹）为m、炮弹电阻为R，导轨电阻不计，则下列说法正确的是（    ）A．通电后炮弹沿右方发射，匀强磁场的磁场方向应竖直向下B．闭合开关瞬间，电路中的电流为C．闭合开关瞬间，炮弹的加速度的大小为D．若同时将电流方向和磁场方向反向，导体棒所受安培力方向不变
1.完成导学案相关习题2.动手作业：自行查阅资料设计基础版轨道式电磁飞机或者电磁炮
知识应用-书后第2题改编：如图所示，金属杆ab质量为m，长为L，通过的电流为I，处在磁感应强度为B的匀强磁场中，结果ab静止且紧压于水平导轨上。若磁场方向与导轨平面成θ角，求(1)棒ab受到的摩擦力 (2)棒对导轨的压力
再试牛刀：已知两个量的方向，试画出第三个量的方向
