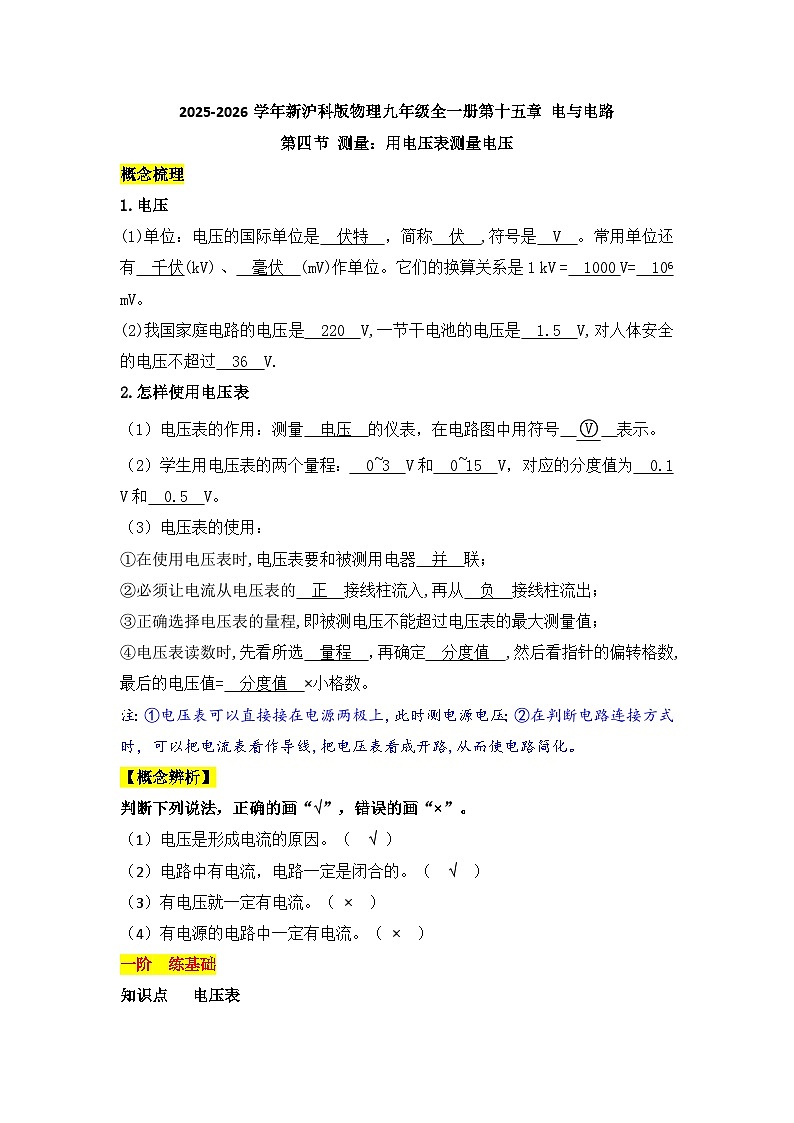

概念梳理
1.电压
(1)单位：电压的国际单位是 伏特 ，简称 伏 ,符号是 V 。常用单位还有 千伏(kV) 、 毫伏 (mV)作单位。它们的换算关系是1 kV = 1000 V= 106 mV。
(2)我国家庭电路的电压是 220 V,一节干电池的电压是 1.5 V,对人体安全的电压不超过 36 V.
2.怎样使用电压表
（1）电压表的作用：测量 电压 的仪表，在电路图中用符号 EQ \\ac(○,V) 表示。
（2）学生用电压表的两个量程： 0~3 V和 0~15 V，对应的分度值为 0.1 V和 0.5 V。
（3）电压表的使用：
①在使用电压表时,电压表要和被测用电器 并 联；
②必须让电流从电压表的 正 接线柱流入,再从 负 接线柱流出；
③正确选择电压表的量程,即被测电压不能超过电压表的最大测量值；
④电压表读数时,先看所选 量程 ，再确定 分度值 ,然后看指针的偏转格数,最后的电压值= 分度值 ×小格数。
注：①电压表可以直接接在电源两极上，此时测电源电压；②在判断电路连接方式时，可以把电流表看作导线,把电压表看成开路,从而使电路简化。
【概念辨析】
判断下列说法，正确的画“√”，错误的画“×”。
（1）电压是形成电流的原因。（ √ ）
（2）电路中有电流，电路一定是闭合的。（ √ ）
（3）有电压就一定有电流。（ × ）
（4）有电源的电路中一定有电流。（ × ）
一阶 练基础
知识点 电压表

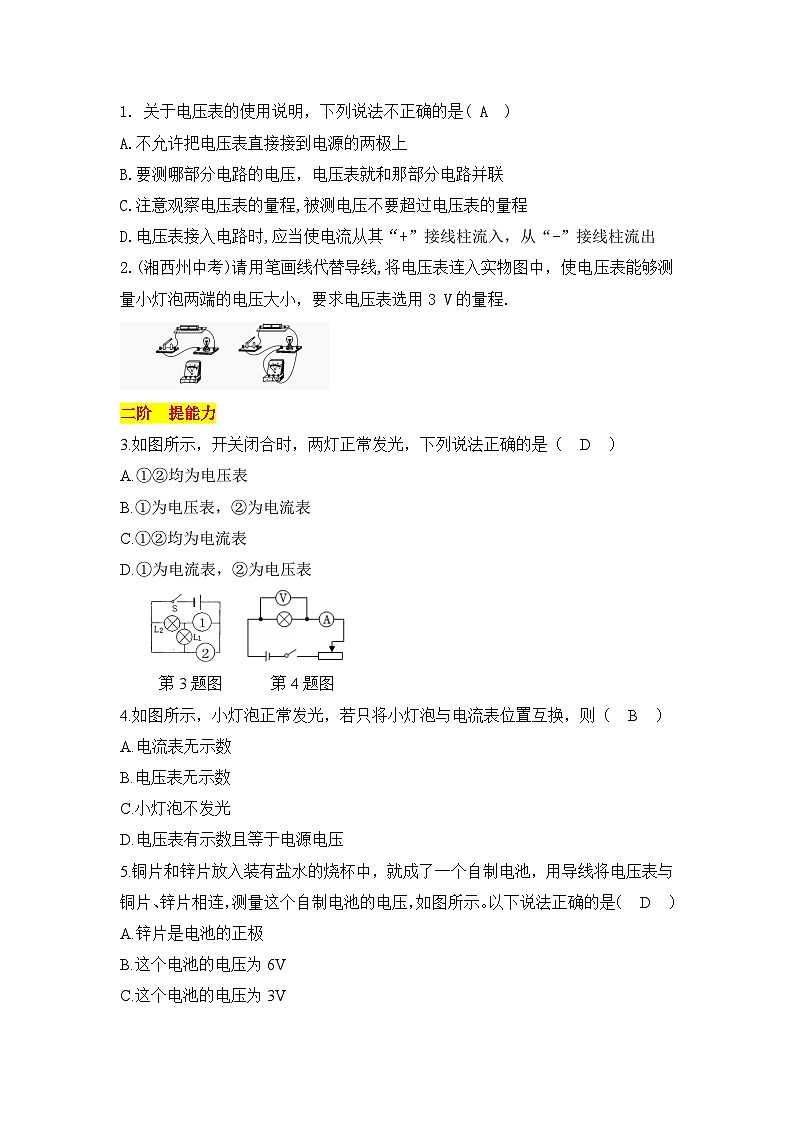

1. 关于电压表的使用说明，下列说法不正确的是( A )
A.不允许把电压表直接接到电源的两极上
B.要测哪部分电路的电压，电压表就和那部分电路并联
C.注意观察电压表的量程,被测电压不要超过电压表的量程
D.电压表接入电路时,应当使电流从其“+”接线柱流入，从“-”接线柱流出
2.(湘西州中考)请用笔画线代替导线,将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3 V的量程.
二阶 提能力
3.如图所示，开关闭合时，两灯正常发光，下列说法正确的是（ D ）
A.①②均为电压表
B.①为电压表，②为电流表
C.①②均为电流表
D.①为电流表，②为电压表

第3题图 第4题图
4.如图所示，小灯泡正常发光，若只将小灯泡与电流表位置互换，则（ B ）
A.电流表无示数
B.电压表无示数
C.小灯泡不发光
D.电压表有示数且等于电源电压
5.铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ D ）
A.锌片是电池的正极
B.这个电池的电压为6V
C.这个电池的电压为3V
D.这个电池的电压为0.6V

第5题图 第6题图
6.（多选）如图所示的电路，下列说法中不正确的是（ACD）
A.灯L1、L2并联，电压表测电源电压B.灯L1、L2串联，电压表测L2两端的电压
C.若灯L1短路，则电压表示数为零
D.若灯L2短路，则电压表示数为3V
7.如图电源由三节干电池串联组成，当开关闭合时：电源电压为 4.5 V，电压表V测量的是 L2 两端的电压，电压表V1测量的是 L1 两端的电压。（均选填“L1““L2”或“电源”）
8.在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

答案:如图所示。
9.如图所示请用笔画线代替导线将电路连接完整，要求两灯串联，并使电压表测量两灯的总电压。
答案:如图所示。
