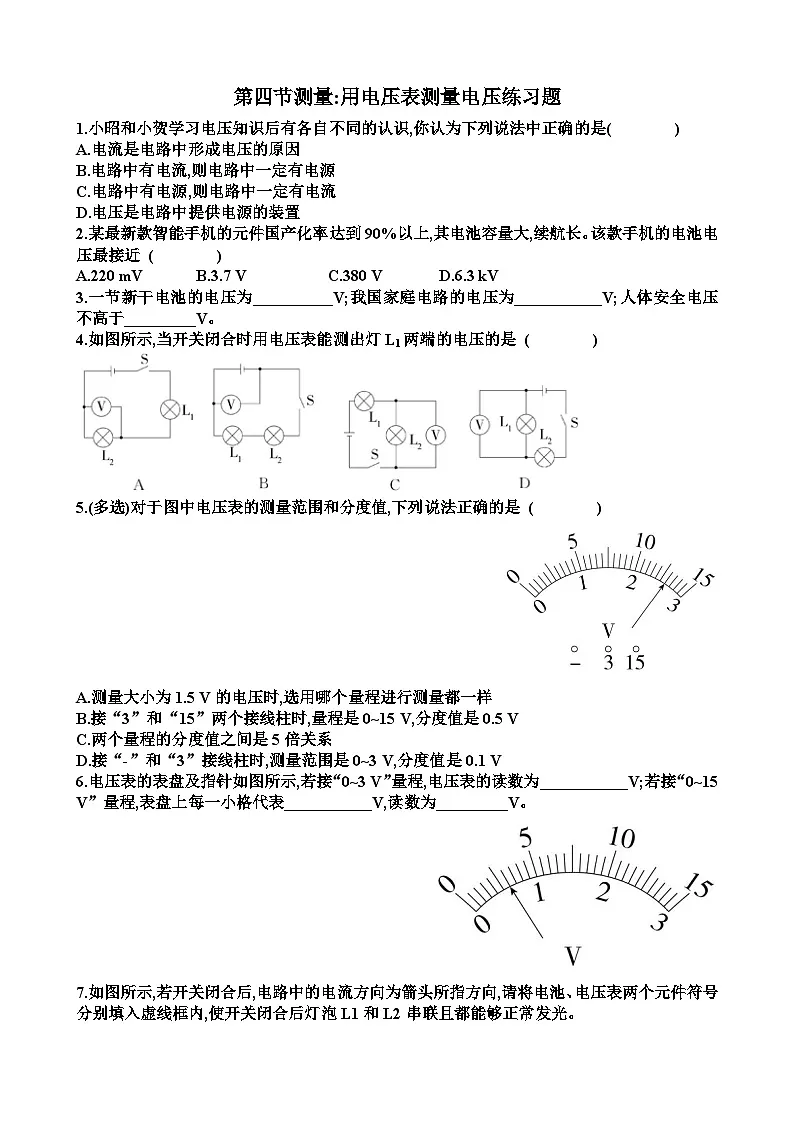

沪科版（2024）九年级全册（2024）第四节 测量：用电压表测量电压当堂达标检测题

这是一份沪科版（2024）九年级全册（2024）第四节 测量：用电压表测量电压当堂达标检测题，共4页。试卷主要包含了7 VC，5 V等内容，欢迎下载使用。
A.电流是电路中形成电压的原因
B.电路中有电流,则电路中一定有电源
C.电路中有电源,则电路中一定有电流
D.电压是电路中提供电源的装置
2.某最新款智能手机的元件国产化率达到90%以上,其电池容量大,续航长。该款手机的电池电压最接近 ( )
A.220 mV B.3.7 VC.380 V D.6.3 kV
3.一节新干电池的电压为__________V;我国家庭电路的电压为___________V;人体安全电压不高于_________V。
4.如图所示,当开关闭合时用电压表能测出灯L1两端的电压的是 ( )
5.(多选)对于图中电压表的测量范围和分度值,下列说法正确的是 ( )
A.测量大小为1.5 V的电压时,选用哪个量程进行测量都一样
B.接“3”和“15”两个接线柱时,量程是0~15 V,分度值是0.5 V
C.两个量程的分度值之间是5倍关系
D.接“-”和“3”接线柱时,测量范围是0~3 V,分度值是0.1 V
6.电压表的表盘及指针如图所示,若接“0~3 V”量程,电压表的读数为___________V;若接“0~15 V”量程,表盘上每一小格代表___________V,读数为_________V。

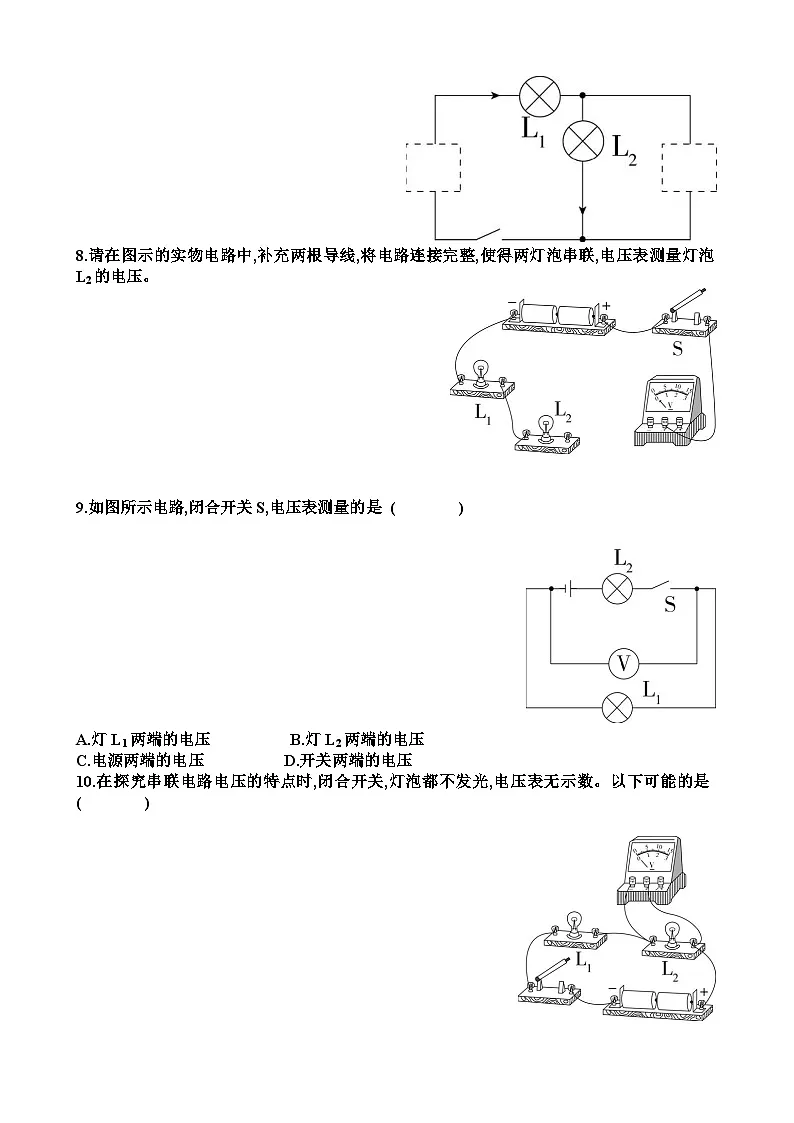

7.如图所示,若开关闭合后,电路中的电流方向为箭头所指方向,请将电池、电压表两个元件符号分别填入虚线框内,使开关闭合后灯泡L1和L2串联且都能够正常发光。
8.请在图示的实物电路中,补充两根导线,将电路连接完整,使得两灯泡串联,电压表测量灯泡L2的电压。
9.如图所示电路,闭合开关S,电压表测量的是 ( )
A.灯L1两端的电压 B.灯L2两端的电压
C.电源两端的电压 D.开关两端的电压
10.在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是 ( )
A.L1短路 B.L1断路 C.L2短路 D.L2断路
11.如图所示的电路图中,甲、乙两电表可能是电流表,也可能是电压表,下列说法错误的是 ( )
A.开关S断开,甲、乙都是电流表时,两灯并联,乙电流表测量的是干路电流
B.开关S断开,甲、乙都是电流表时,两灯并联,甲电流表测量的是灯L2中的电流
C.开关S闭合,甲、乙都是电压表时,两灯串联,甲电压表测量的是电源两端电压
D.开关S闭合,甲、乙都是电压表时,两灯串联,乙电压表测量的是灯L1两端电压
12.使用电压表时,应预先估计被测量电压的大小,然后选用合适的量程。若不能预先估计,则先选电压表______(选填“较大”或“较小”)的量程,并采用_______法来选择合适的电压表及量程。若连接好电路后,闭合开关,发现电压表的指针偏转如图所示,其原因可能是电压表的______________________。
13.水果含有果酸,在水果中插入两片不同金属制成的极板,就组成了一个水果电池。如图甲所示,是小明用电压表测量自制的柠檬水果电池两端电压的实验装置,其中他用电压表的“+”接线柱通过导线接铜片,“-”接线柱通过导线接铁片,完成连接后,电压表的示数如图乙所示。请回答下列问题:

(1)铜片相当于该水果电池的______(选填“正”或“负”)极。
(2)铜片与电压表之间的导线中,自由电子定向移动的方向是从_____________(选填“电压表到铜片”或“铜片到电压表”)。
(3)小明用锌片替换铁片作水果电池的极板,并保持两块极板之间的距离、极板与水果的接触面积不变,再次测量水果电池两端的电压,发现电压表指针的偏转角度更大。请根据小明的实验步骤及现象,写出他所探究的问题:____________________________。
答案
第四节 测量:用电压表测量电压
1.B
2.B
3.1.5 220 36
4.D
5.CD
6.0.6 0.5 3
7.
8.
9.A
10.B
11.D
12.较大 试触 正、负接线柱接反了
13.（1）正
（2）电压表到铜片
(3)水果电池的电压与电极的材料是否有关
