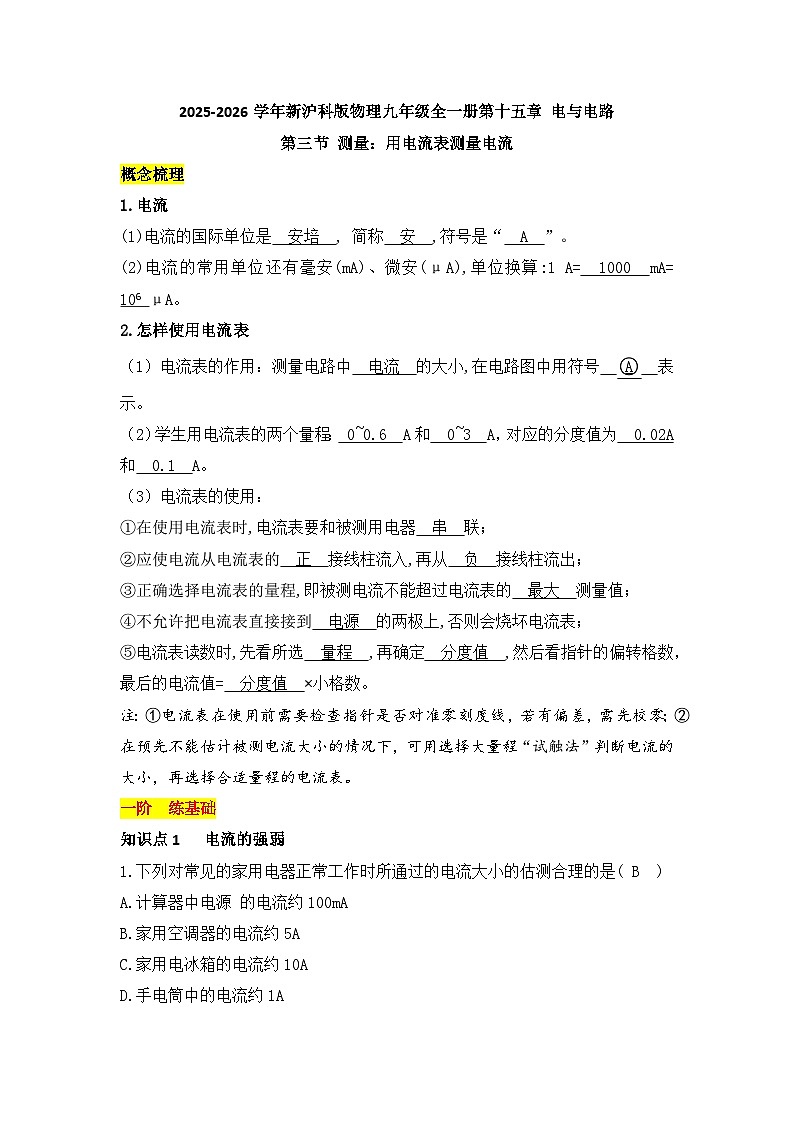

初中物理沪科版（2024）九年级全册（2024）第三节 测量：用电流表测量电流随堂练习题

这是一份初中物理沪科版（2024）九年级全册（2024）第三节 测量：用电流表测量电流随堂练习题，共3页。试卷主要包含了电流，怎样使用电流表等内容，欢迎下载使用。
概念梳理
1.电流
(1)电流的国际单位是 安培 , 简称 安 ,符号是“ A ”。
(2)电流的常用单位还有毫安(mA)、微安(μA),单位换算:1 A= 1000 mA= 106 μA。
2.怎样使用电流表
（1）电流表的作用：测量电路中 电流 的大小,在电路图中用符号 EQ \\ac(○,A) 表示。
（2）学生用电流表的两个量程： 0~0.6 A和 0~3 A，对应的分度值为 0.02A 和 0.1 A。
（3）电流表的使用：
①在使用电流表时,电流表要和被测用电器 串 联；
②应使电流从电流表的 正 接线柱流入,再从 负 接线柱流出；
③正确选择电流表的量程,即被测电流不能超过电流表的 最大 测量值；
④不允许把电流表直接接到 电源 的两极上,否则会烧坏电流表；
⑤电流表读数时,先看所选 量程 ,再确定 分度值 ,然后看指针的偏转格数，最后的电流值= 分度值 ×小格数。
注：①电流表在使用前需要检查指针是否对准零刻度线，若有偏差，需先校零；②在预先不能估计被测电流大小的情况下，可用选择大量程“试触法”判断电流的大小，再选择合适量程的电流表。
一阶 练基础
知识点1 电流的强弱
1.下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是( B )
A.计算器中电源 的电流约100mA
B.家用空调器的电流约5A
C.家用电冰箱的电流约10A
D.手电筒中的电流约1A
知识点2 电流的测量
2.下列电路图中，能正确测量通过灯L2电流的电路是（ C ）

A B

C D
3.如图是“用电流表测小灯泡电流”实验的部分电路，请用笔画线代替导线,将电路连接完整。
二阶 提能力
4.（典题推荐）如图所示在“练习使用电流表”的实验中，某同学发现电流表0~ 3A量程的刻度值标识不清，根据你对电流表的了解,电流表的正确读数是( C )

三阶 拓思维
5.（典题推荐）如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ D ）

A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是小灯泡L1的电流
C.撤掉导线b，电流表测量的是小灯泡L2的电流
D.撤掉导线c，电流表测量的是小灯泡L2的电流
