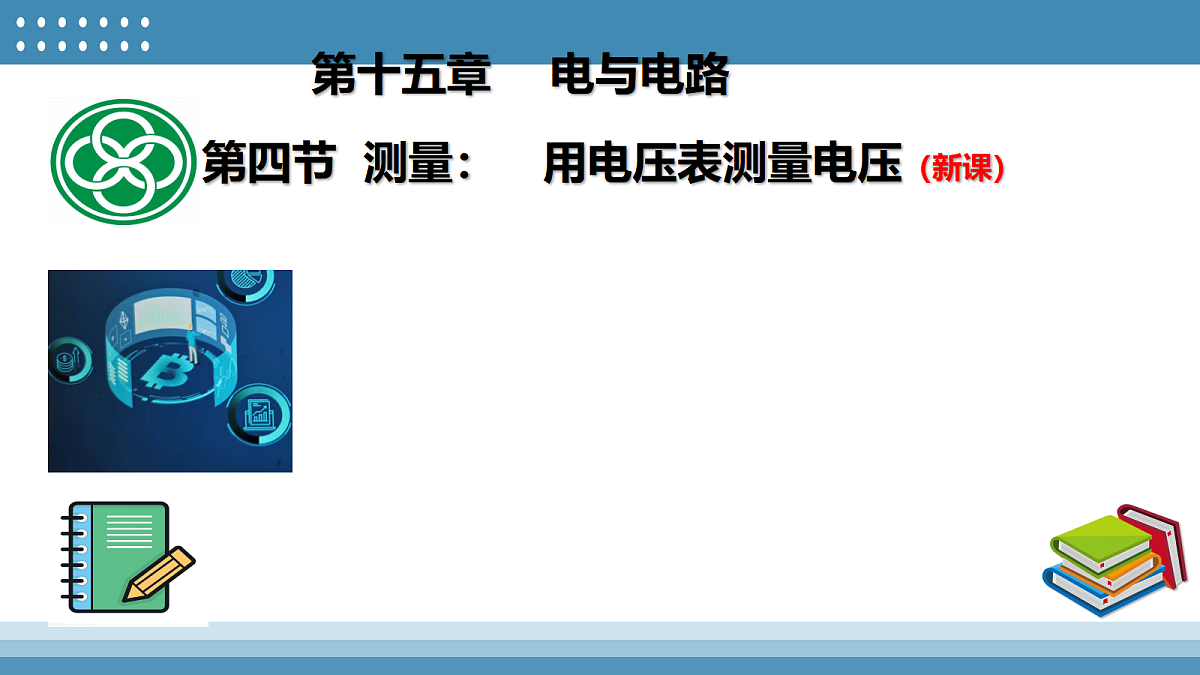

第十五章  电与电路 第四节 测量： 用电压表测量电压（新课）

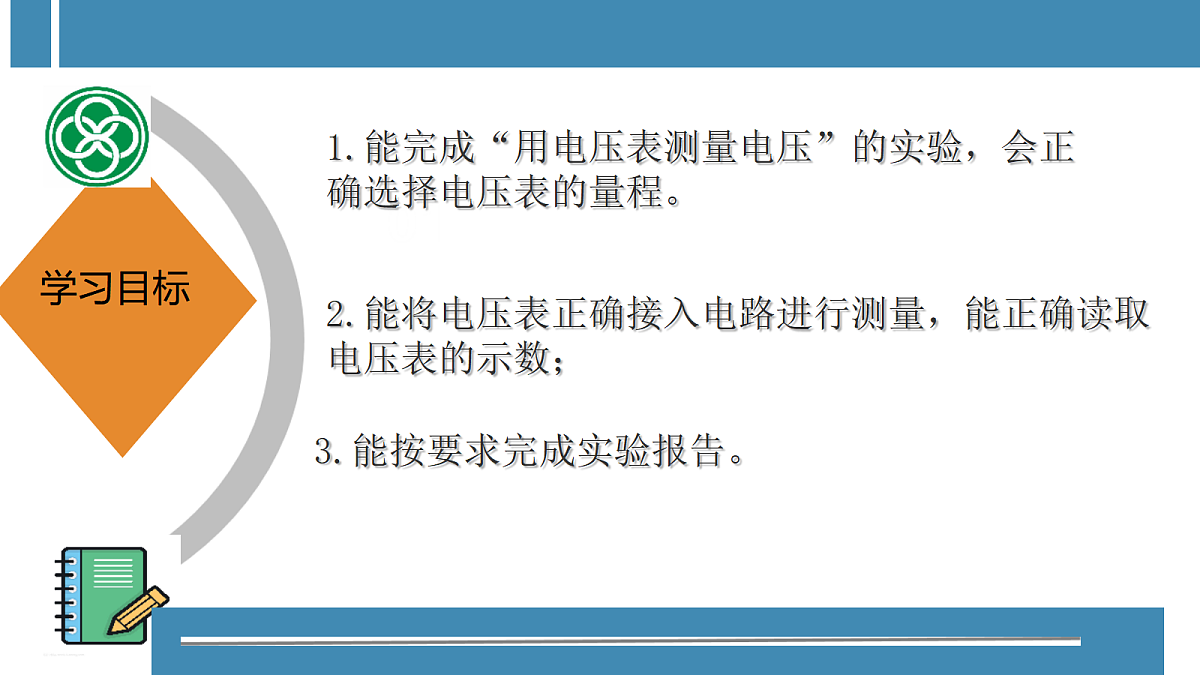

1.能完成“用电压表测量电压”的实验，会正确选择电压表的量程。
2.能将电压表正确接入电路进行测量，能正确读取电压表的示数；
3.能按要求完成实验报告。
任务三：实验：用电压表测电压
两节干电池、一个小灯泡、一个开关和一些导线。
（1）如图甲所示，干电池没有接入电路中，观察小灯泡是否发光。
（2）如图乙、丙所示，把小灯泡接入电路中，第一次用一节干电池做电源，第二次用二节干电池做电源，观察小灯泡的亮度。
【实验现象】不接电池小灯泡不亮； 一节电池小灯泡发光暗；两节电池小灯泡发光亮。

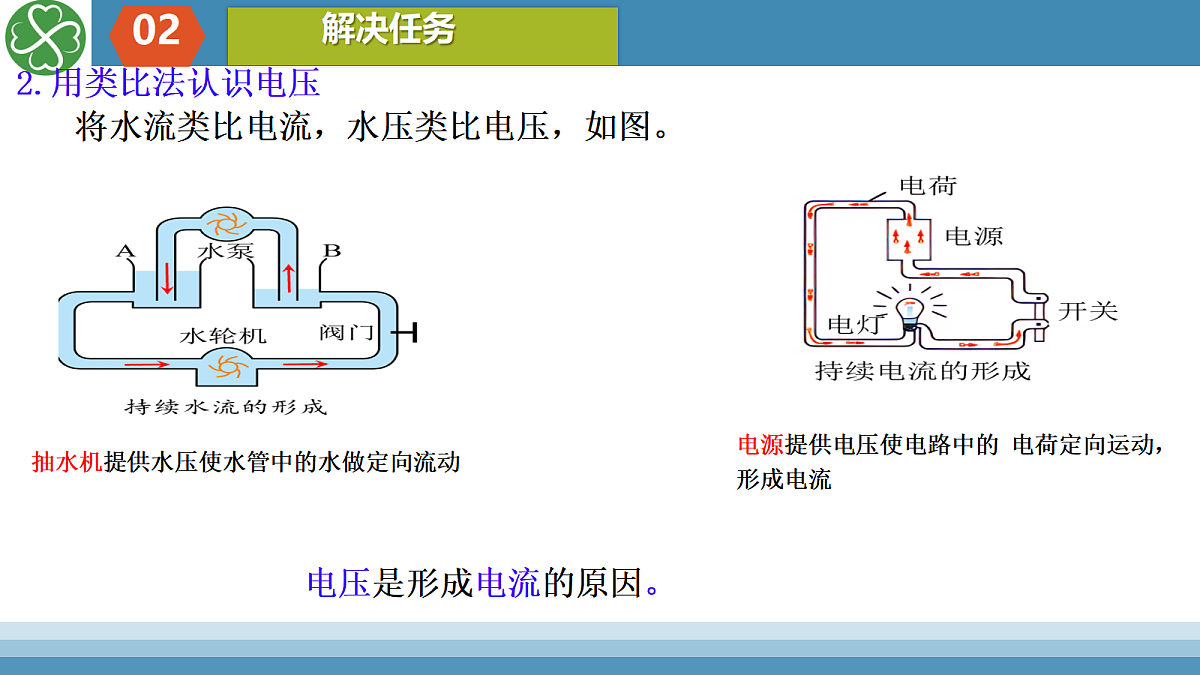

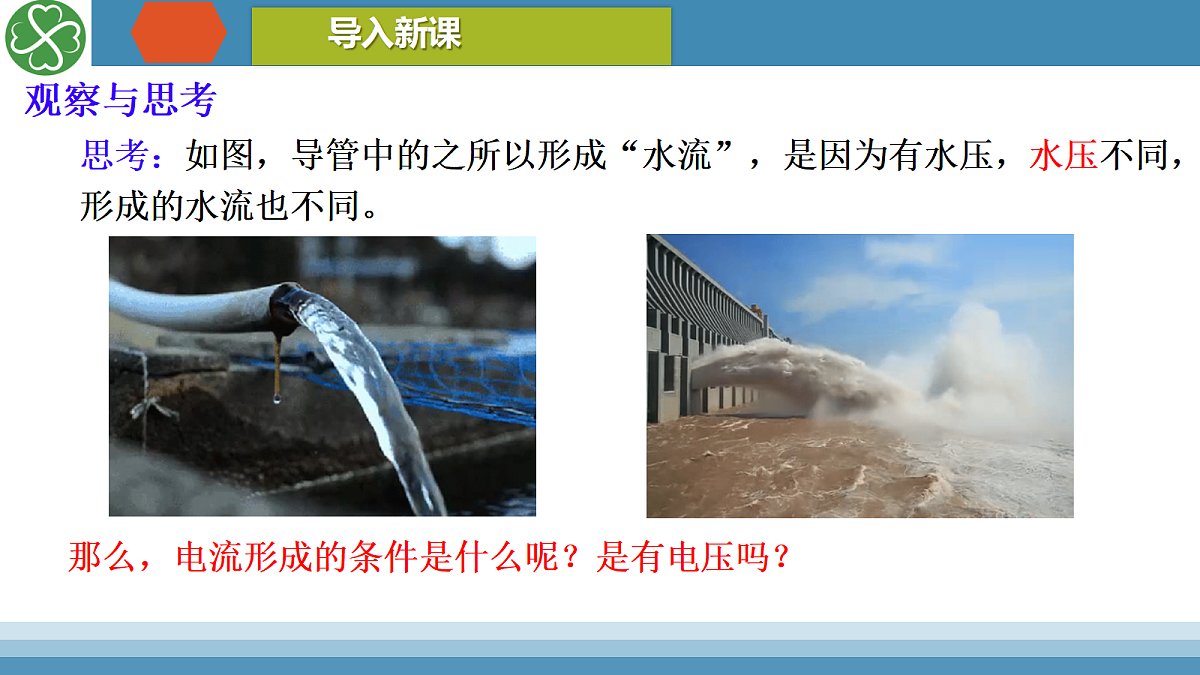

将水流类比电流，水压类比电压，如图。
抽水机提供水压使水管中的水做定向流动
电源提供电压使电路中的 电荷定向运动，形成电流
电压是形成电流的原因。
水压有大小，电压有高低。
电压用字母U表示，国际单位是伏特，简称伏，符号是V。比伏大的单位有千伏（kV）和比伏小的单位有毫伏（mV）。他们之间的换算关系是：
1kV=________V 1V=________mV

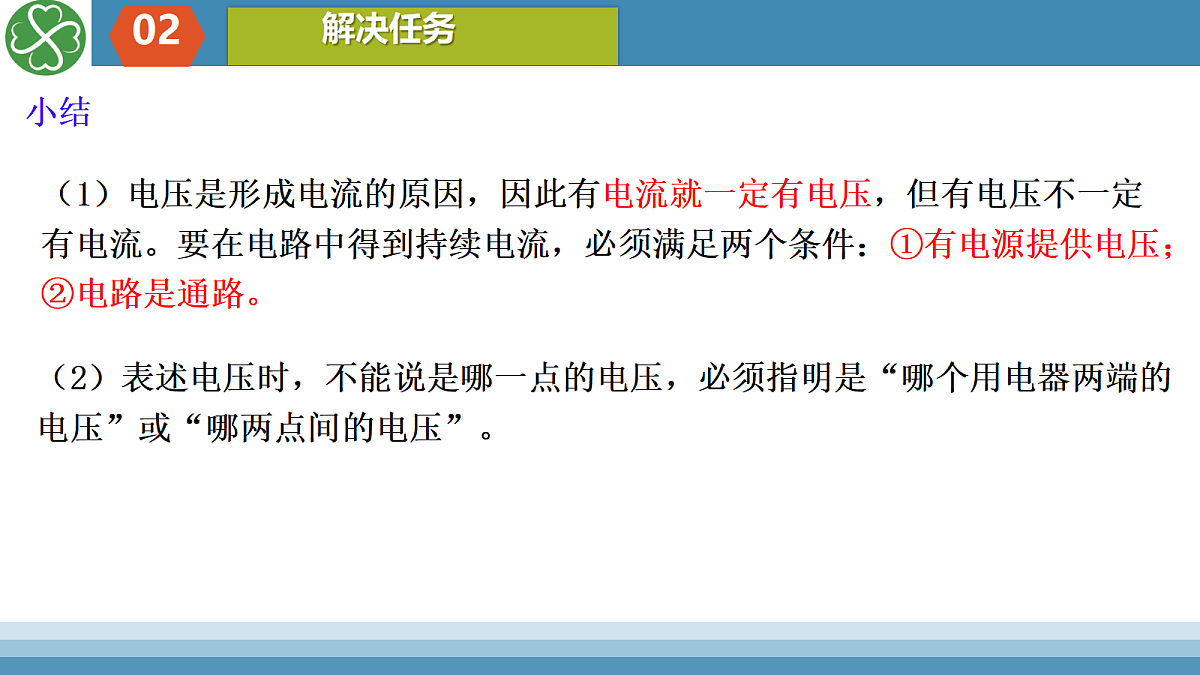

（1）电压是形成电流的原因，因此有电流就一定有电压，但有电压不一定有电流。要在电路中得到持续电流，必须满足两个条件：①有电源提供电压；②电路是通路。
（2）表述电压时，不能说是哪一点的电压，必须指明是“哪个用电器两端的电压”或“哪两点间的电压”。
我们通常用电压表测量电压，电压表在电路中的符号是 ，如图是实验室常见的电压表。
（2）电压表要与被测用电器并联
（3）让电流从正接线柱流入，从负接线柱流出
（4）被测电压的大小不能超过电压表的量程
确定量程：0--3 V
分度值：1 V/10＝0.1 V
确定大格刻度：1 V×2=2 V
确定小格刻度：0.1 V×5=0.5 V
最终示数：2 V + 0.5 V=2.5 V
指针在同一处时，大量程读数是小量程的5倍
一个不能：不能超过电压表的测量范围。
两个必须：将电压表必须并联在所测量的部分电路两端；电 流必须从电压表的正接线柱进，负接线柱出。
三先三后：先调零后使用； 先看清分度值后读数； 先画图后连接。
任务三、实验：用电压表测量电压
1.学习使用电压表。2.测量电源电压和小灯泡发光时两端的电压。
电池、电池盒、电压表、小灯泡、开关及导线。
1. 选择电压表的恰当量程，然后把电压表直接接在电源两端。闭合开关，指针稳定后电压表的示数可视为电源的电压，在自己设计的实验表格中记录测量数据。换成一节电池，重复实验。
2. 根据电源电压选择电压表的恰当量程。按照图所示的电路图将实验器材连接起来，闭合开关，待指针稳定后，读出并记录电压表示数。
写出测得的电源电压和小灯泡两端的电压。
1. 比较电压表和电流表的使用，有哪些异同?
2. 如果电路中有两个小灯泡串联，该怎样分别测它们的电压?猜一猜它们的电压与电源电压有怎样的关系?
【例题1】下列电路中电压表测量R2两端电压，且电路连接正确的是（　）
【例题2】在图所示电路中，用笔画线代替导线把电压表接入电路，使电压表测小灯泡L2两端的电压。
【例题3】 如图所示为一电压表的表盘，此时指针示数为______V；若用的是另一量程，指针位置不变，示数是______V。
【例题4】如图所示电路，请用笔画线表示导线完成电路连接。要求：两灯串联，电压表测量L1两端的电压，导线不能交叉。
回顾本节课你学到了什么?
