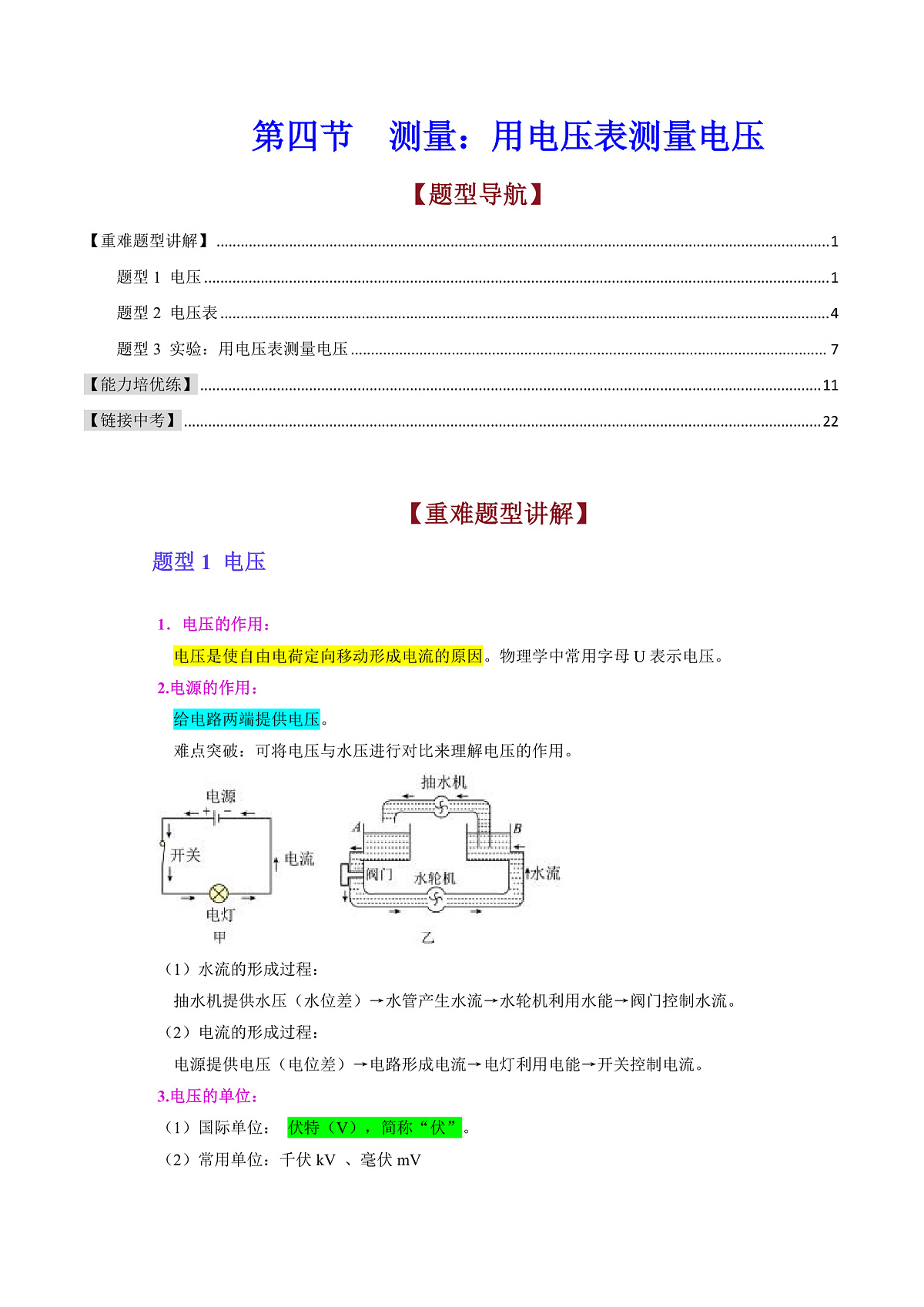

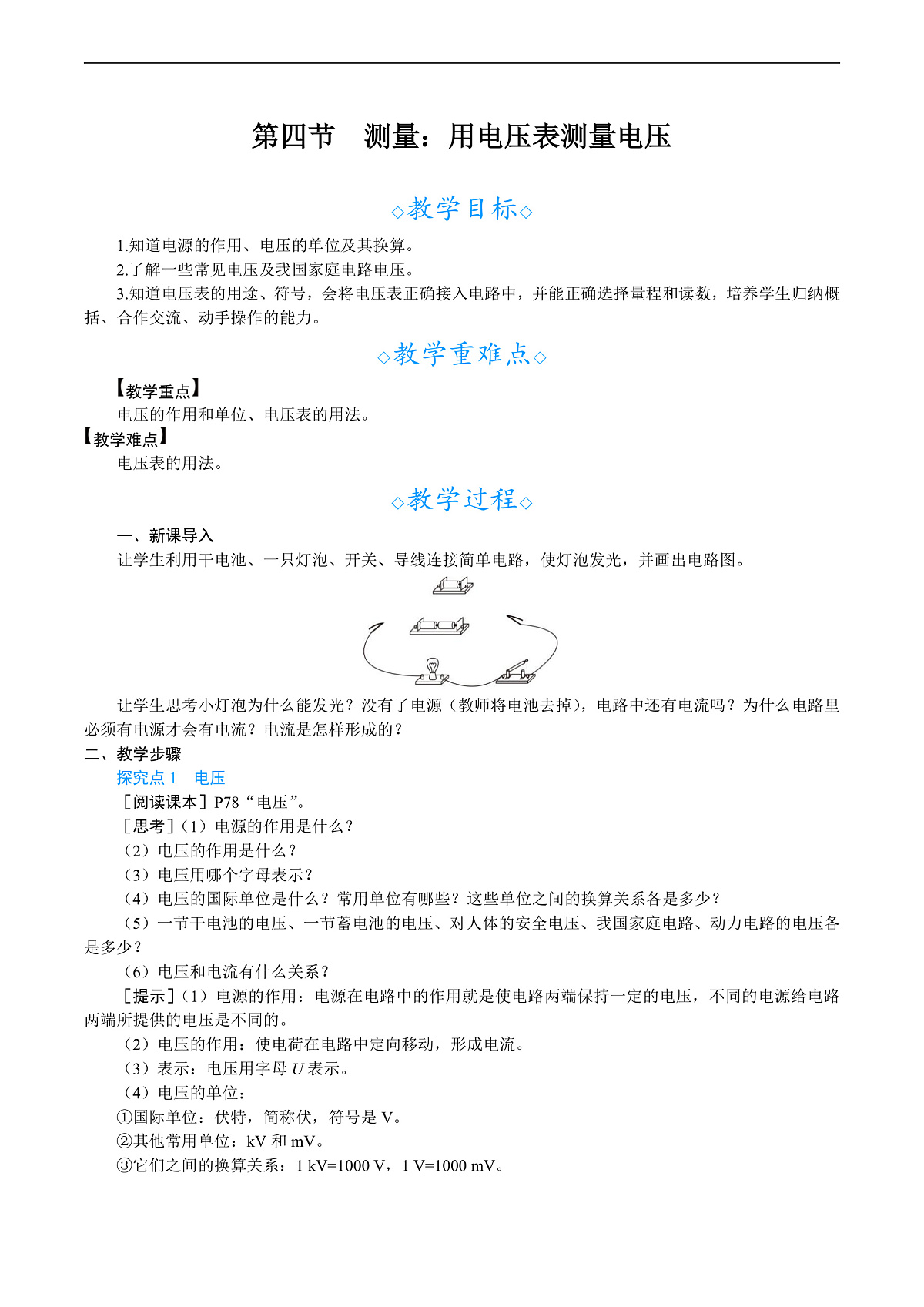

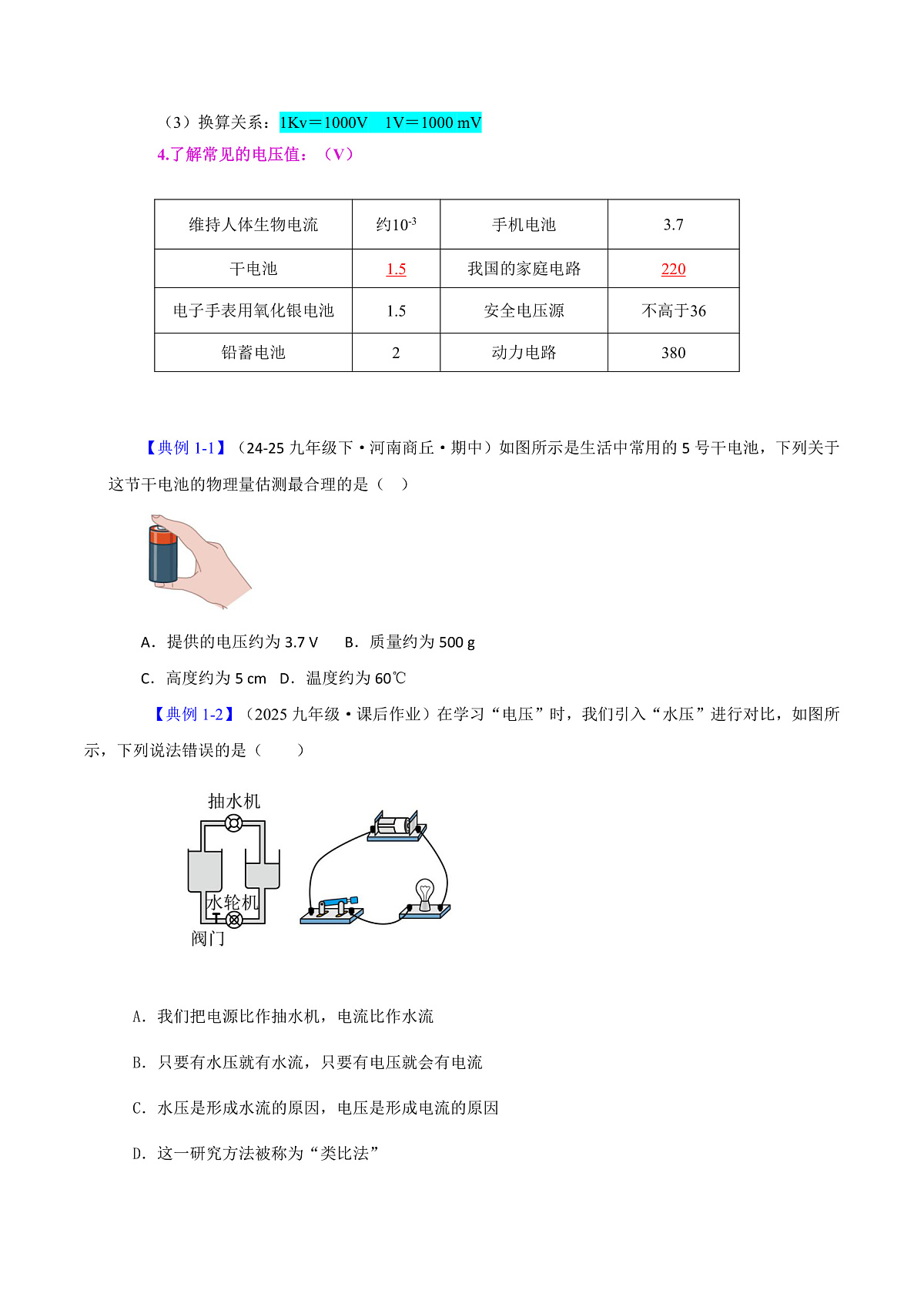

泸科版物理九年级上册 第十五章 第4节 测量：用电压表测量电压 课件+教案+习题（原卷版+解析版）

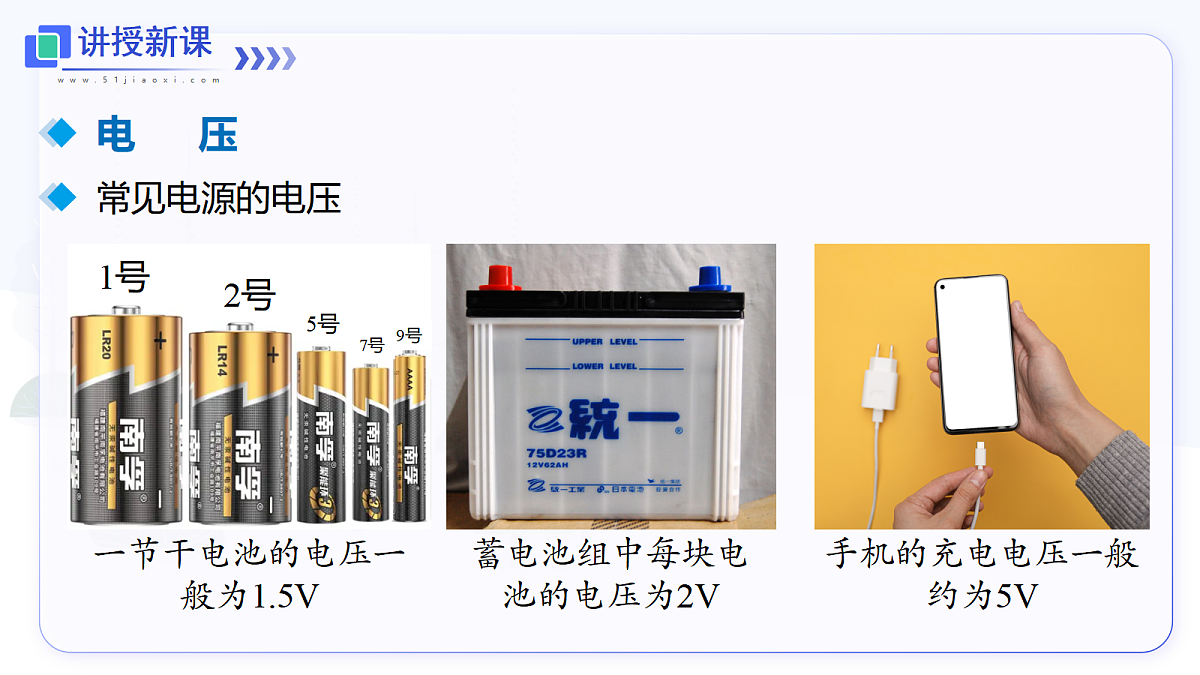

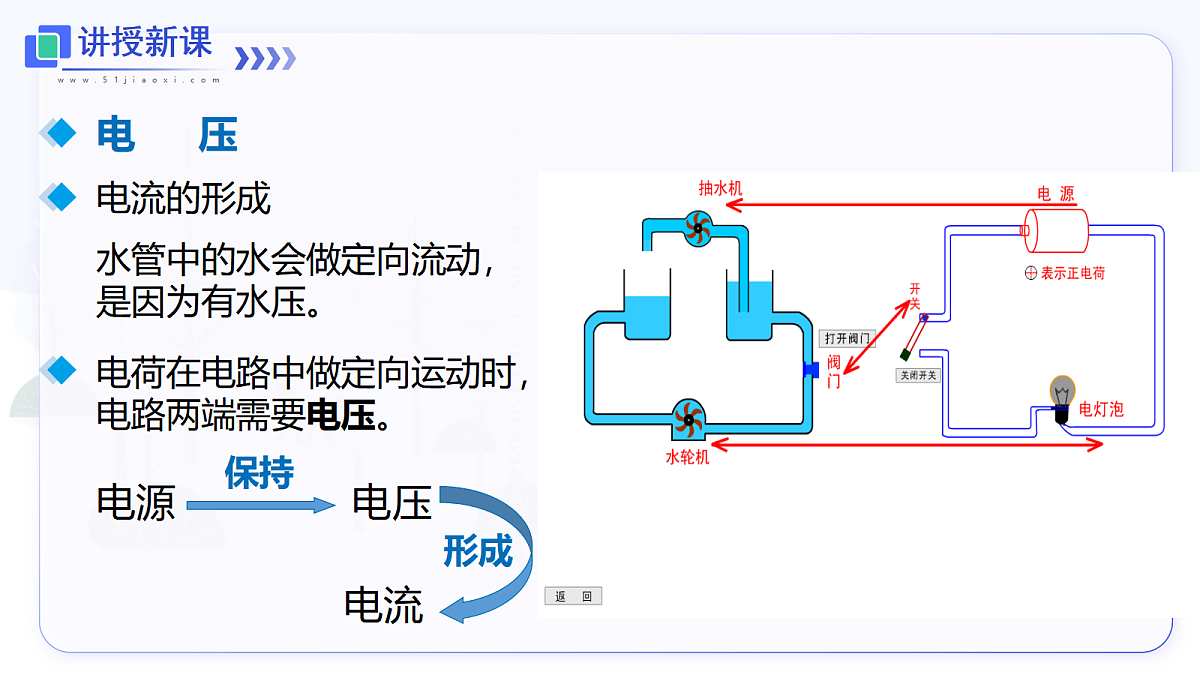

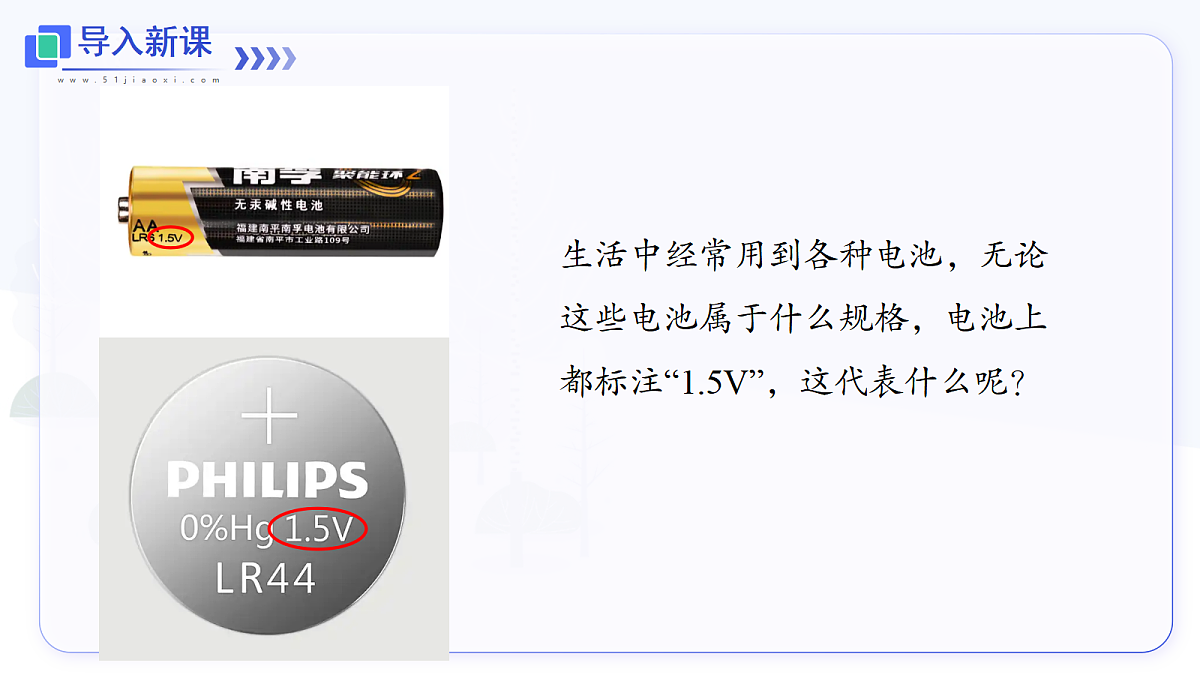

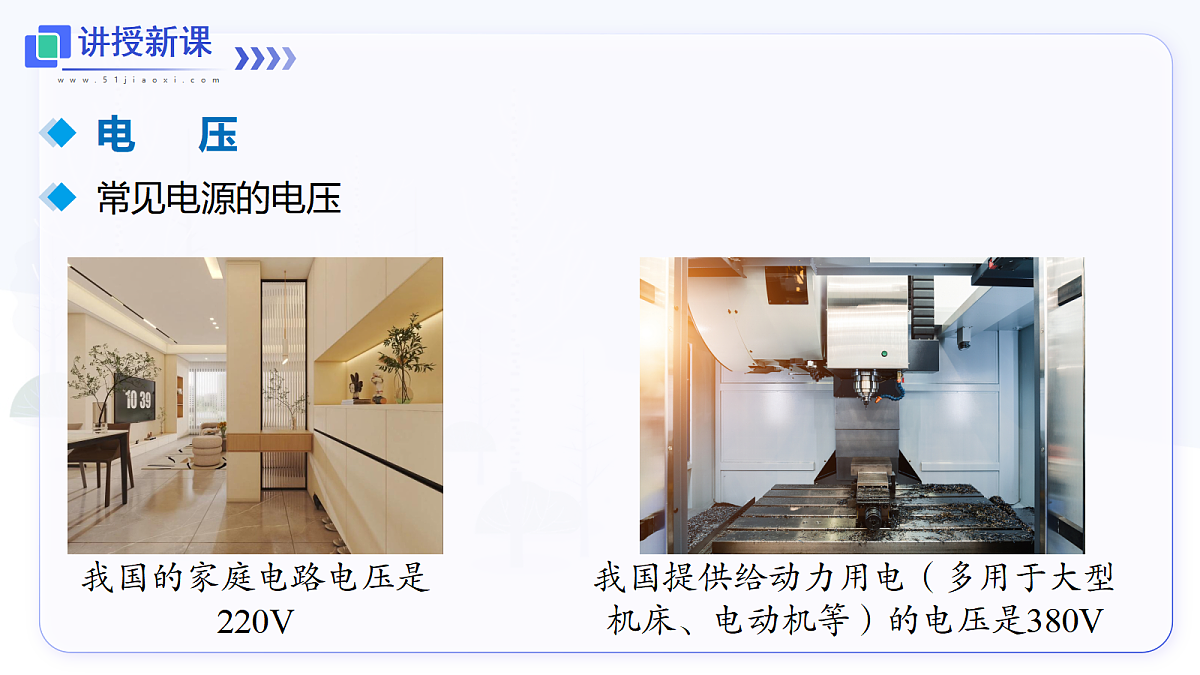

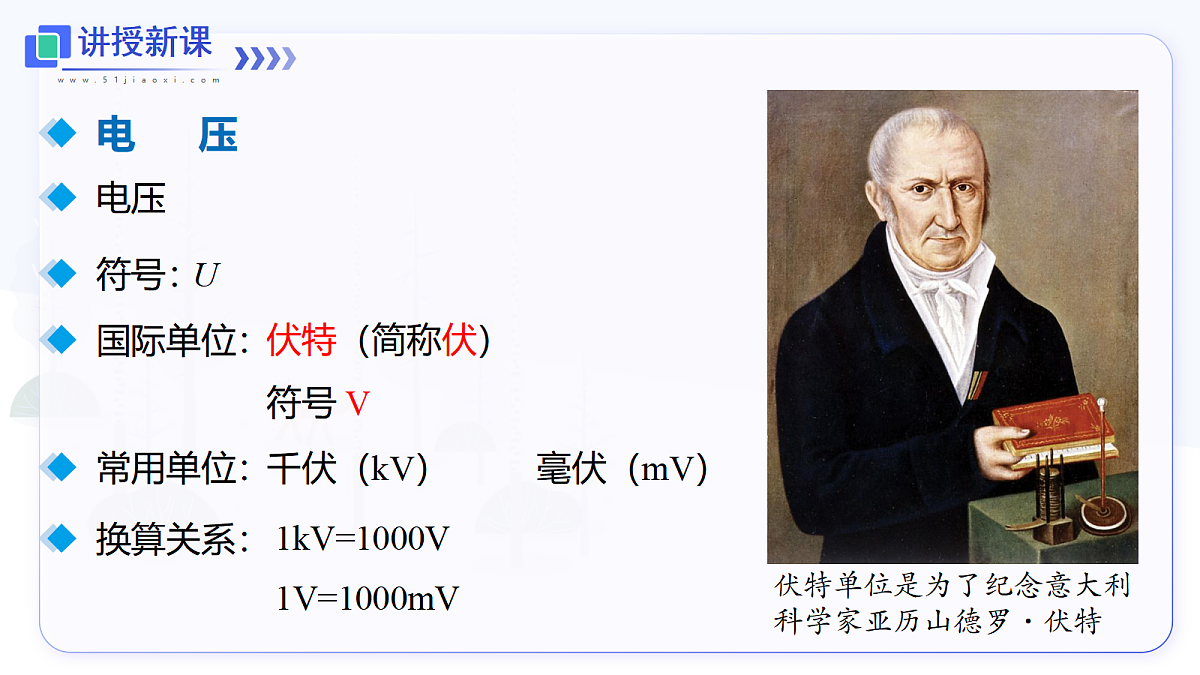

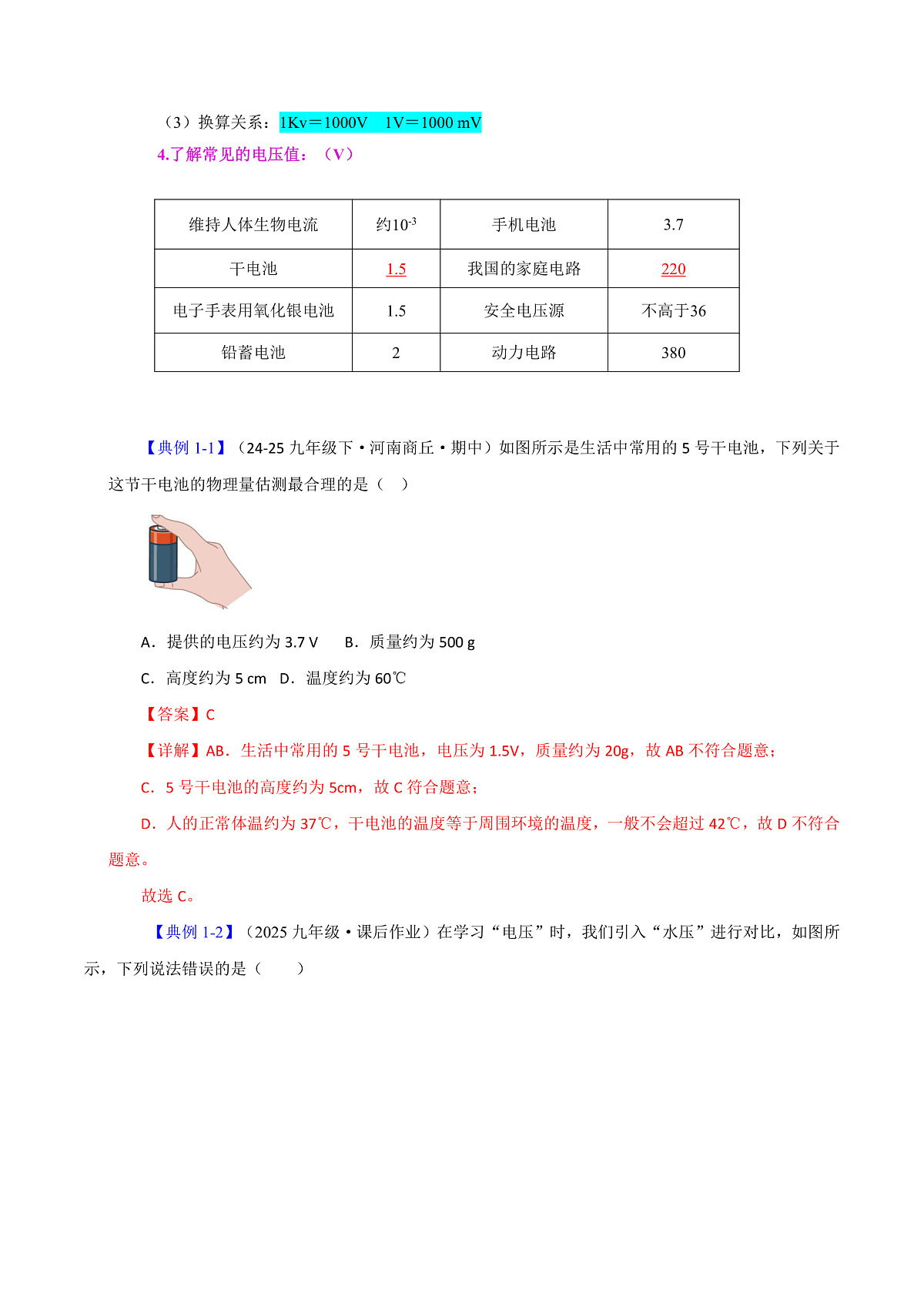

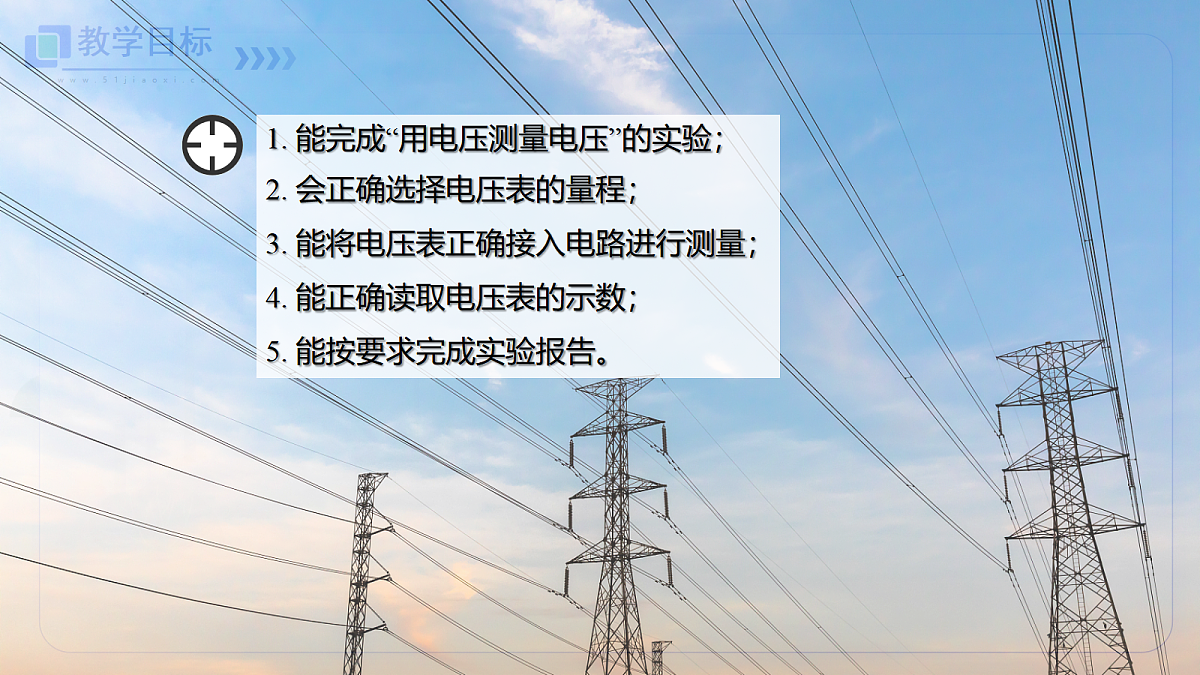

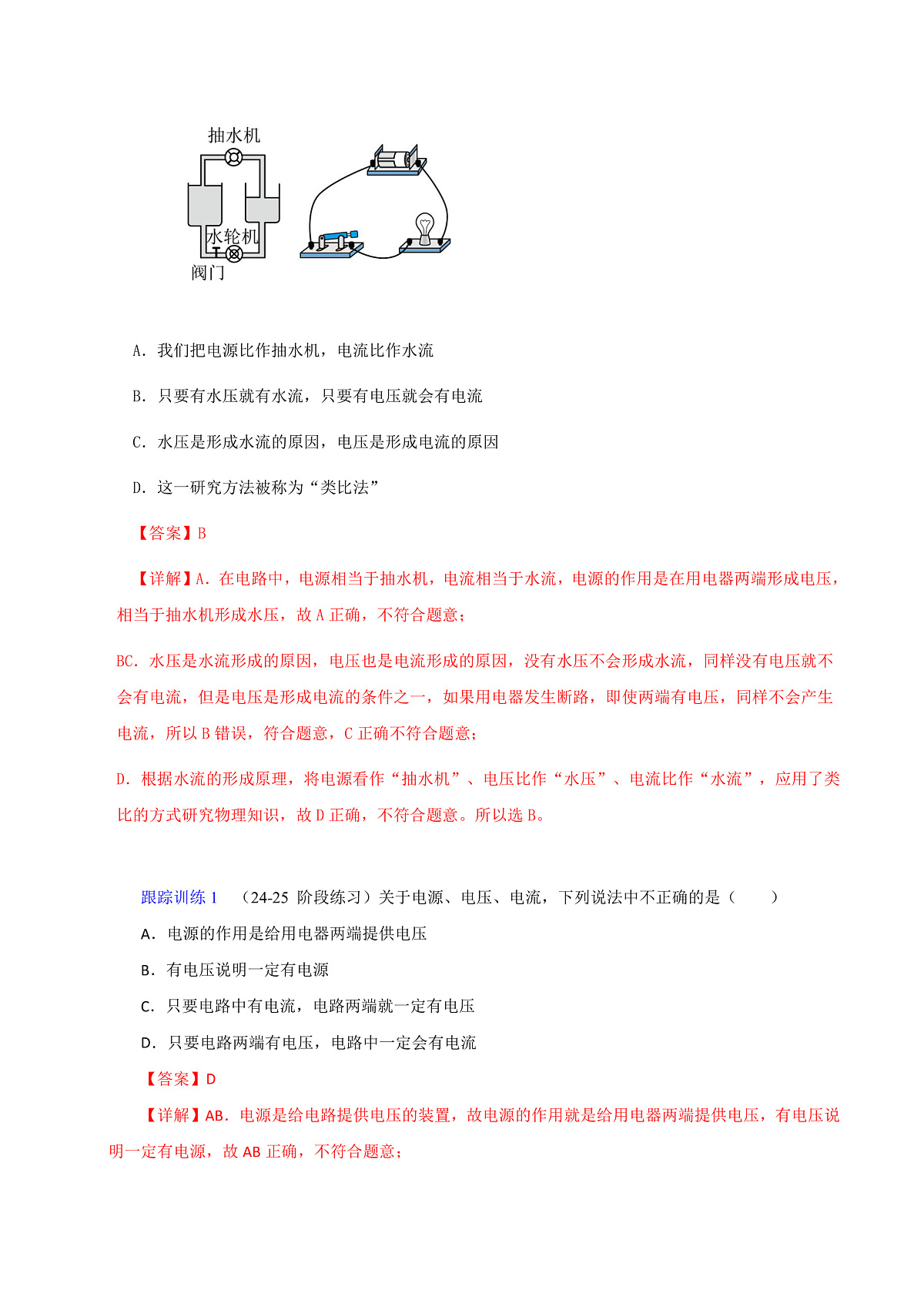

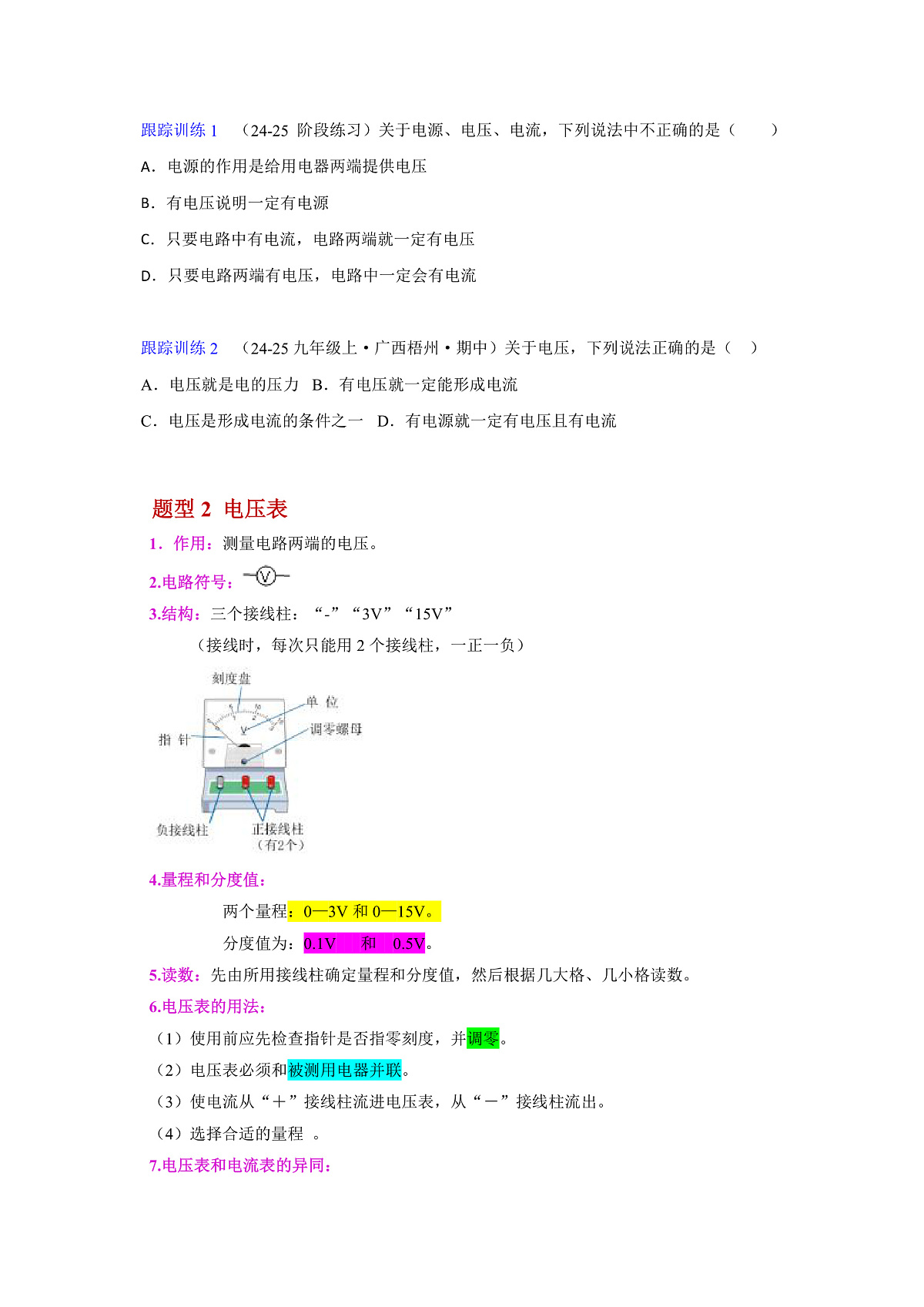

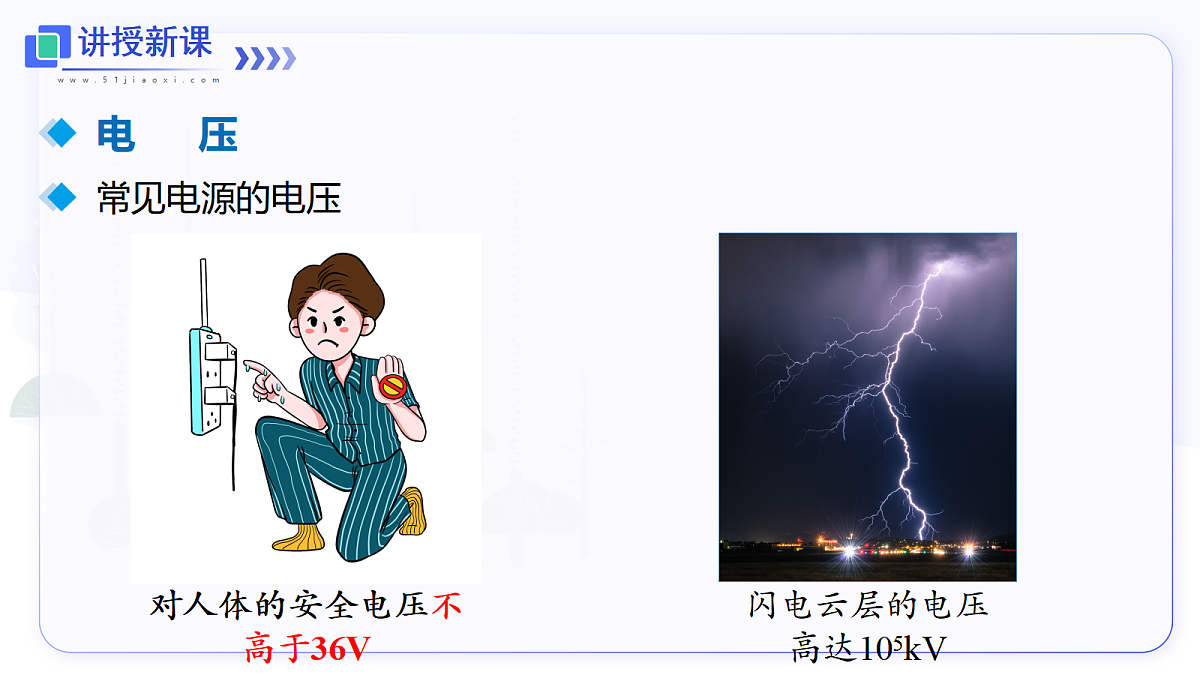

15.4 测量：用电压表测量电压1. 能完成“用电压测量电压”的实验；2. 会正确选择电压表的量程；3. 能将电压表正确接入电路进行测量；4. 能正确读取电压表的示数；5. 能按要求完成实验报告。生活中经常用到各种电池，无论这些电池属于什么规格，电池上都标注“1.5V”，这代表什么呢？电压水管中的水会做定向流动，是因为有水压。电荷在电路中做定向运动时，电路两端需要电压。电流的形成电压电流保持形成电源电压电压符号：U国际单位：伏特（简称伏）符号 V常用单位：千伏（kV） 毫伏（mV）换算关系：1kV=1000V1V=1000mV伏特单位是为了纪念意大利科学家亚历山德罗·伏特电压常见电源的电压一节干电池的电压一般为1.5V蓄电池组中每块电池的电压为2V手机的充电电压一般约为5V电压常见电源的电压我国的家庭电路电压是220V我国提供给动力用电（多用于大型机床、电动机等）的电压是380V电压常见电源的电压对人体的安全电压不高于36V闪电云层的电压高达105kV电压表认识电压表通常用电压表测量电压。电路图元件符号：V刻度盘数值单位指针调零螺母红色为正接线柱黑色为负接线柱量程为0~3V量程为0~15V电压表电压表的使用 电压表使用前需要调零；电压表电压表的使用电压表要与被测用电器并联，让电流从正接线柱流入，负接线柱流出。电压表电压表的使用电压表要与被测用电器并联，让电流从正接线柱流入，负接线柱流出。在进行电路分析时，电压表所在支路可以被视为开路，若电压表与用电器串联，电流无法通过用电器，无法测出用电器的电压。若正、负接线柱接反，电压表指针将会反转，会损坏电压表。电压表电压表的使用 使用电压表时，被测电压的大小不能超过电压表的量程；0~15V0~3V0.5V0.1V“15V”正接线柱+负接线柱“3V”正接线柱+负接线柱电压表电压表的使用请读出下图中电压表的示数：量程：分度值：读数：0~3V0.1V1.5V量程：分度值：读数：0~15V0.5V3.5V读数：1.7V实验：用电压表测量电压【实验目的】1. 学习使用电压表。2. 测量电源电压和小灯泡发光时两端的电压。【实验器材】电池、电池盒、电压表、小灯泡、开关及导线。实验：用电压表测量电压【实验步骤】1. 选择电压表的恰当量程，然后把电压表直接接在电源两端。闭合开关，指针稳定后电压表的示数可视为电源的电压，在自己设计的实验表格中记录测量数据。换一节电池，重复实验。实验：用电压表测量电压【实验步骤】2. 根据电源电压选择电压表的恰当量程。按照右图所示电路图将实验器材连接起来，闭合开关，待指针稳定后，读出并记录电压表示数。实验：用电压表测量电压【实验步骤】实验：用电压表测量电压【实验结论】【交流讨论】比较电压表和电流表的使用，有哪些异同？使用前都需要调零；接入电路时电流都遵循正进负出；不超量程；读数时需明确量程与分度值。串联并联不可直接连接电源两极可以直接连接电源两极可以视为一根导线所在支路可视为开路实验：用电压表测量电压【交流讨论】 比较电流表与电压表实验：用电压表测量电压【交流讨论】如果电路中有两个小灯泡串联，该怎样分别测它们的电压？猜一猜它们的电压与电源电压有怎样的关系？1. 生活中常用干电池作为 ，它是提供电压的装置，_______是电路中形成电流的原因。电压电源2. 如图所示，电流表读数为 A，电压表读数为 V。0.522.33. 可用“类比法”帮助理解电流、电压等概念。图甲中的“水泵”类似图乙中的（　　）A．开关 B．电源 C．导线 D．用电器B4. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知_______片是电池的正极，此时电压表的读数是_______V．铜0.6解题小妙招：电路中电流从正极流向负极，电流表或电压表正常工作时，电流从其正接线柱流入、负接线柱流出；指针反偏则电流从负接线柱流入、正接线柱流出。因此在不知道电源的正反时，可通过电表指针偏转方向判断。测量：用电压表测量电压电压 使用前需要调零电压表认识电压表 单位：伏特（V）、毫伏（mV）、千伏（kV）电流的形成：电路两端有电压电压电压表的使用电流表必须和被测用电器并联 电流从正接线柱流入，负接线柱流出正确选择量程实验：用电压表测量电压符号：U 比较电流表与电压表
