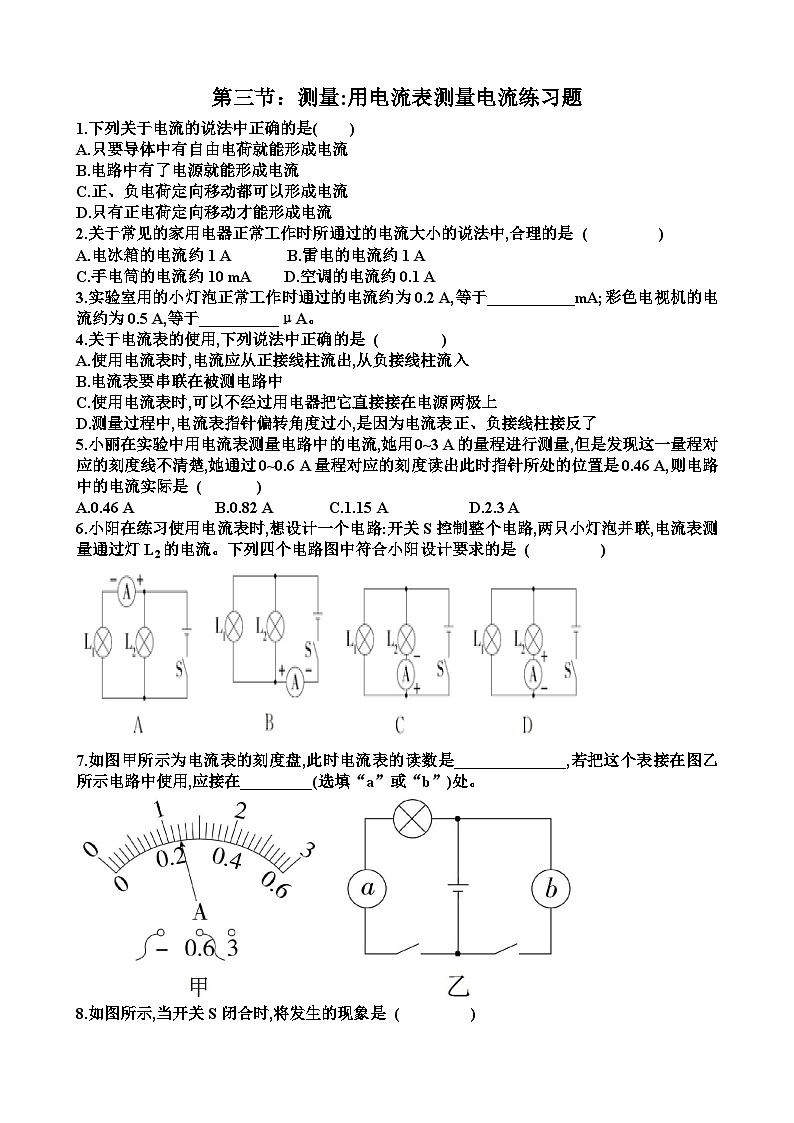

沪科版（2024）九年级全册（2024）第十五章 电与电路第三节 测量：用电流表测量电流巩固练习

这是一份沪科版（2024）九年级全册（2024）第十五章 电与电路第三节 测量：用电流表测量电流巩固练习，共4页。试卷主要包含了下列关于电流的说法中正确的是，1 A等内容，欢迎下载使用。
A.只要导体中有自由电荷就能形成电流
B.电路中有了电源就能形成电流
C.正、负电荷定向移动都可以形成电流
D.只有正电荷定向移动才能形成电流
2.关于常见的家用电器正常工作时所通过的电流大小的说法中,合理的是 ( )
A.电冰箱的电流约1 A B.雷电的电流约1 A
C.手电筒的电流约10 mA D.空调的电流约0.1 A
3.实验室用的小灯泡正常工作时通过的电流约为0.2 A,等于___________mA;彩色电视机的电流约为0.5 A,等于__________μA。
4.关于电流表的使用,下列说法中正确的是 ( )
A.使用电流表时,电流应从正接线柱流出,从负接线柱流入
B.电流表要串联在被测电路中
C.使用电流表时,可以不经过用电器把它直接接在电源两极上
D.测量过程中,电流表指针偏转角度过小,是因为电流表正、负接线柱接反了
5.小丽在实验中用电流表测量电路中的电流,她用0~3 A的量程进行测量,但是发现这一量程对应的刻度线不清楚,她通过0~0.6 A量程对应的刻度读出此时指针所处的位置是0.46 A,则电路中的电流实际是 ( )
A A A D.2.3 A
6.小阳在练习使用电流表时,想设计一个电路:开关S控制整个电路,两只小灯泡并联,电流表测量通过灯L2的电流。下列四个电路图中符合小阳设计要求的是 ( )
7.如图甲所示为电流表的刻度盘,此时电流表的读数是______________,若把这个表接在图乙所示电路中使用,应接在_________(选填“a”或“b”)处。

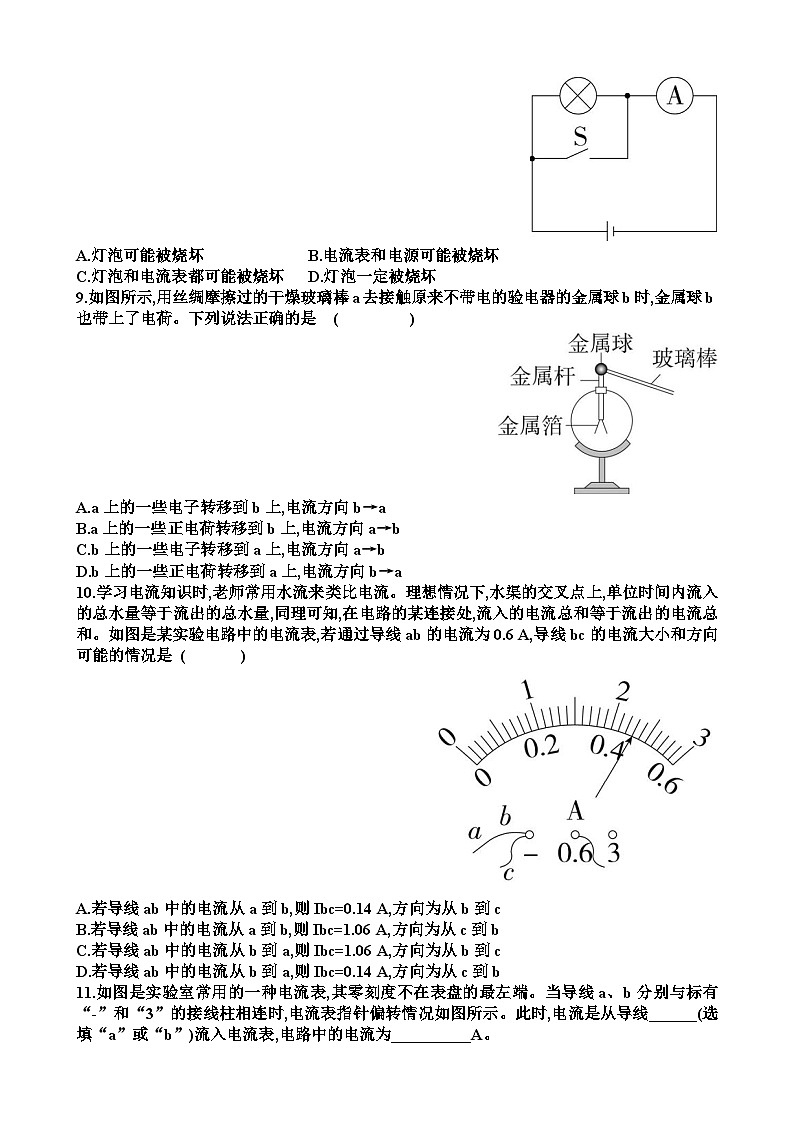

8.如图所示,当开关S闭合时,将发生的现象是 ( )
A.灯泡可能被烧坏 B.电流表和电源可能被烧坏
C.灯泡和电流表都可能被烧坏 D.灯泡一定被烧坏
9.如图所示,用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时,金属球b也带上了电荷。下列说法正确的是 ( )
A.a上的一些电子转移到b上,电流方向b→a
B.a上的一些正电荷转移到b上,电流方向a→b
C.b上的一些电子转移到a上,电流方向a→b
D.b上的一些正电荷转移到a上,电流方向b→a
10.学习电流知识时,老师常用水流来类比电流。理想情况下,水渠的交叉点上,单位时间内流入的总水量等于流出的总水量,同理可知,在电路的某连接处,流入的电流总和等于流出的电流总和。如图是某实验电路中的电流表,若通过导线ab的电流为0.6 A,导线bc的电流大小和方向可能的情况是 ( )
A.若导线ab中的电流从a到b,则Ibc=0.14 A,方向为从b到c
B.若导线ab中的电流从a到b,则Ibc=1.06 A,方向为从c到b
C.若导线ab中的电流从b到a,则Ibc=1.06 A,方向为从b到c
D.若导线ab中的电流从b到a,则Ibc=0.14 A,方向为从c到b
11.如图是实验室常用的一种电流表,其零刻度不在表盘的最左端。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。此时,电流是从导线______(选填“a”或“b”)流入电流表,电路中的电流为__________A。
12.甲、乙、丙、丁4位同学在做“用电流表测量电流”的分组实验,闭合开关前,他们的电流表指针均指在零刻度线处。当甲、乙、丙3位同学闭合开关试触时发现,电流表指针摆动分别出现了如图1、图2、图3所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,丁同学正确使用电流表,电流表示数如图4所示,请写出他测量电流的大小。


(1)甲的问题:____________________________。
(2)乙的问题:________ __________。
(3)丙的问题:__________ ________。
(4)丁测量的电流表示数为___________。
答案
第三节 测量:用电流表测量电流
1.C
2.A
3.200 5×105
4.B
5.D
6.D
a
8.B
9.C
10.D
11.a 0.4
12.(1)电流表的正、负接线柱接反了
(2)所选的量程太大
(3)所选的量程太小
(4)0.54A
