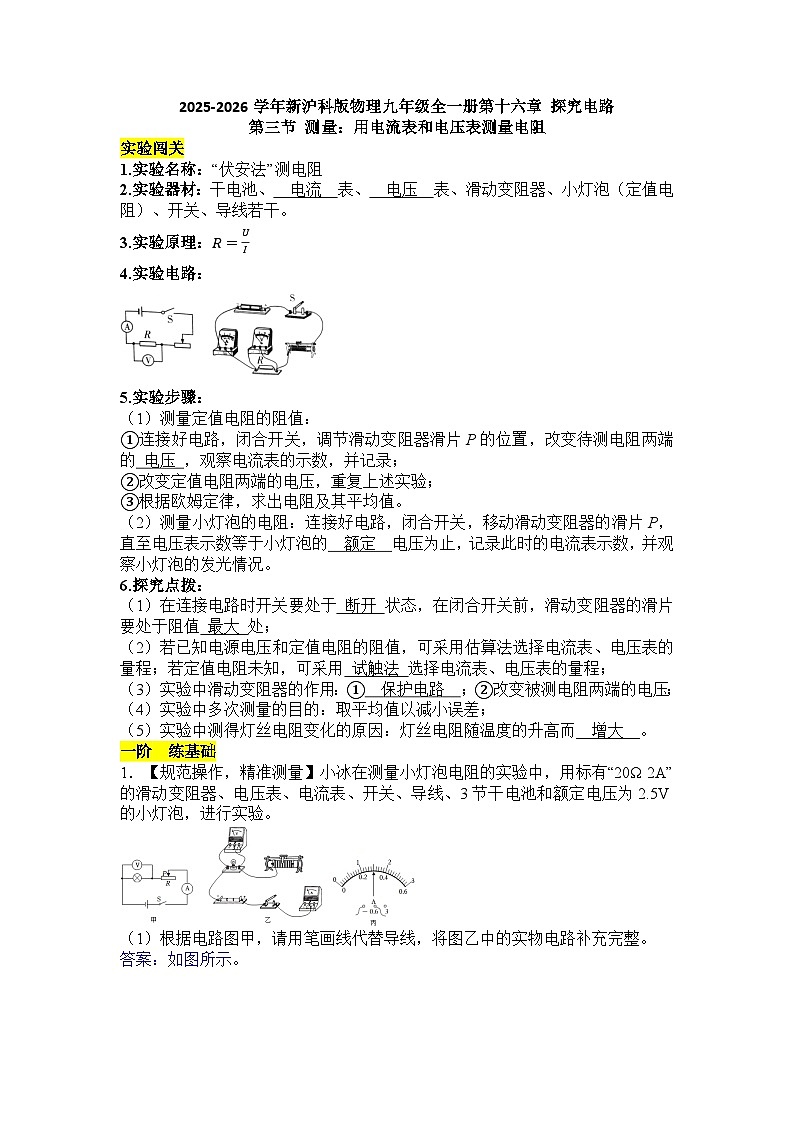

实验闯关
1.实验名称：“伏安法”测电阻
2.实验器材：干电池、 电流 表、 电压 表、滑动变阻器、小灯泡（定值电阻）、开关、导线若干。
3.实验原理：R=UI
4.实验电路：
5.实验步骤：
（1）测量定值电阻的阻值：
①连接好电路，闭合开关，调节滑动变阻器滑片P的位置，改变待测电阻两端的 电压 ，观察电流表的示数，并记录；
②改变定值电阻两端的电压，重复上述实验；
③根据欧姆定律，求出电阻及其平均值。
（2）测量小灯泡的电阻：连接好电路，闭合开关，移动滑动变阻器的滑片P，直至电压表示数等于小灯泡的 额定 电压为止，记录此时的电流表示数，并观察小灯泡的发光情况。
6.探究点拨：
（1）在连接电路时开关要处于 断开 状态，在闭合开关前，滑动变阻器的滑片要处于阻值 最大 处；
（2）若已知电源电压和定值电阻的阻值，可采用估算法选择电流表、电压表的量程；若定值电阻未知，可采用 试触法 选择电流表、电压表的量程；
（3）实验中滑动变阻器的作用：① 保护电路 ；②改变被测电阻两端的电压；
（4）实验中多次测量的目的：取平均值以减小误差；
（5）实验中测得灯丝电阻变化的原因：灯丝电阻随温度的升高而 增大 。
一阶 练基础
1．【规范操作，精准测量】小冰在测量小灯泡电阻的实验中，用标有“20Ω 2A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5V的小灯泡，进行实验。
（1）根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整。
答案：如图所示。

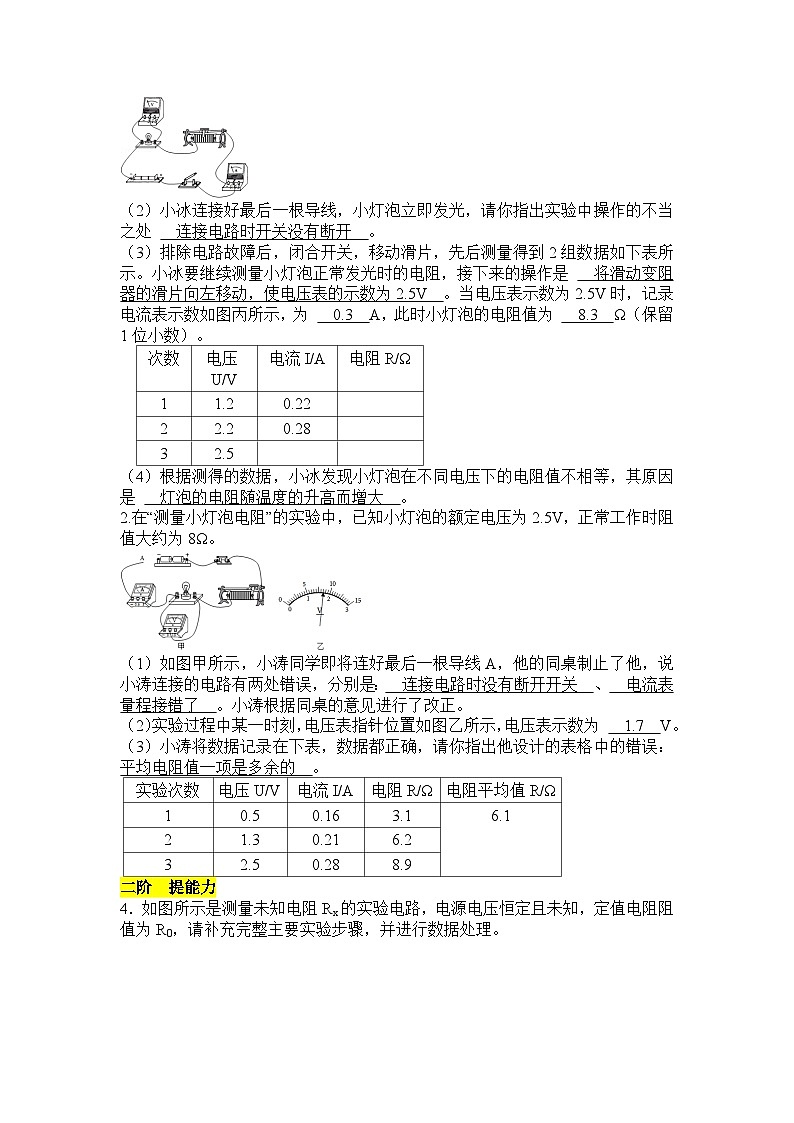

（2）小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处 连接电路时开关没有断开 。
（3）排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示。小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是 将滑动变阻器的滑片向左移动，使电压表的示数为2.5V 。当电压表示数为2.5V时，记录电流表示数如图丙所示，为 0.3 A，此时小灯泡的电阻值为 8.3 Ω（保留1位小数）。
（4）根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是 灯泡的电阻随温度的升高而增大 。
2.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2.5V，正常工作时阻值大约为8Ω。
（1）如图甲所示，小涛同学即将连好最后一根导线A，他的同桌制止了他，说小涛连接的电路有两处错误，分别是： 连接电路时没有断开开关 、 电流表量程接错了 。小涛根据同桌的意见进行了改正。
（2）实验过程中某一时刻，电压表指针位置如图乙所示，电压表示数为 1.7 V。
（3）小涛将数据记录在下表，数据都正确，请你指出他设计的表格中的错误： 平均电阻值一项是多余的 。
二阶 提能力
4．如图所示是测量未知电阻Rx的实验电路，电源电压恒定且未知，定值电阻阻值为R0，请补充完整主要实验步骤，并进行数据处理。
（1）实验步骤：
①只闭合开关S、S1，读出并记录电流表示数I1。
② 只闭合开关S、S2 ，读出并记录电流表示数I2。
③计算Rx的阻值。
（2）数据处理：未知电阻Rx的表达式：Rx＝ R0 （用R0、I1和I2表示），请写出推导过程。
5.要测量一个约为数百欧的电阻Rx的阻值，器材有：干电池两节，电压表（量程为0～3V、0～15V）、滑动变阻器（100Ω 2A）和电阻箱（0～9999Ω）各一个，开关、导线若干。测量电路如图甲所示。
（1）和通常使用的“伏安法”不同，这次实验没有选用电流表。请你简要说明原因： 电路中的电流很小，不能用电流表准确测出电流的大小 。
（2）在接通电路前，应将滑动变阻器的滑片P移到 b 端。
（3）连接好电路，闭合开关，移动滑动变阻器滑片，使电压表示数如图乙所示为 2.5 V。
（4）接下来把电路中的待测电阻Rx替换为电阻箱，然后要进行的操作是： 保持滑动变阻器滑片P的位置不变，调节电阻箱，使电压表的示数仍为2.5V，并读出此时电阻箱接入电路的阻值，即为待测电阻Rx的阻值 。
6．小安同学在学习电路的串、并联特点后，设计了如图（甲）所示的实验原理图，来测量某一定值电阻Rx的阻值。实验操作如下：
（1）为了保证电路安全，在闭合开关K前，滑动变阻器滑片应滑到最 右 端（选填“左”或“右”）；
（2）闭合开关K，将单刀双掷开关拨到1，调节滑动变阻器，使电流表指针指到某一值，如图（乙），电流表读数为 0.3 A；
（3）保持（2）中滑动变阻器滑片位置不变，将单刀双掷开关拨到2，调节电阻箱R，当阻值为10Ω时，电流表示数与（2）中显示数值相同，则被测电阻Rx的阻值为 10 Ω。
7．小丽同学手里有一个标有“3.8V”字样小灯泡，她想知道小灯泡正常工作时的电阻，她就向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的实验电路，也测出了小灯泡的正常发光的电阻，电源电压恒定不变。请你帮她完成下列实验步骤：
（1）连接好实验电路，闭合开关S1，将开关S2拨到触点 2 （选填“1”或“2”），移动滑片，使电压表的示数为 3.8 V。
（2）保持滑片的位置不动，再将开关S2拨到触点 1 （选填“1”或“2”），读出电压表的示数为U。
（3）小灯泡正常发光时电阻的表达式为R＝ •R0 （用已知量和测量量表示）。次数
电压U/V
电流I/A
电阻R/Ω
1
1.2
0.22
2
2.2
0.28
3
2.5
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1
0.5
0.16
3.1
6.1
2
1.3
0.21
6.2
3
2.5
0.28
8.9
