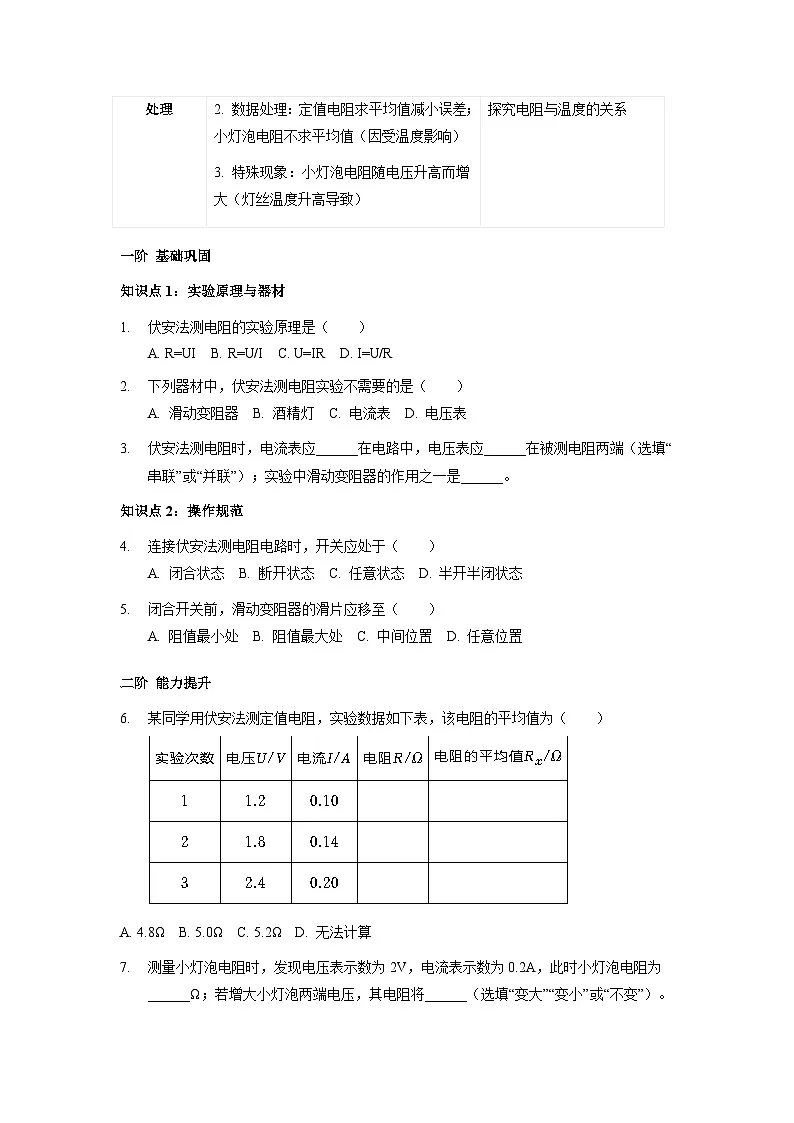

一阶 基础巩固
知识点1：实验原理与器材
伏安法测电阻的实验原理是（ ）
A. R=UI B. R=U/I C. U=IR D. I=U/R
下列器材中，伏安法测电阻实验不需要的是（ ）
A. 滑动变阻器 B. 酒精灯 C. 电流表 D. 电压表
伏安法测电阻时，电流表应______在电路中，电压表应______在被测电阻两端（选填“串联”或“并联”）；实验中滑动变阻器的作用之一是______。
知识点2：操作规范
连接伏安法测电阻电路时，开关应处于（ ）
A. 闭合状态 B. 断开状态 C. 任意状态 D. 半开半闭状态
闭合开关前，滑动变阻器的滑片应移至（ ）
A. 阻值最小处 B. 阻值最大处 C. 中间位置 D. 任意位置
二阶 能力提升
某同学用伏安法测定值电阻，实验数据如下表，该电阻的平均值为（ ）

A. 4.8Ω B. 5.0Ω C. 5.2Ω D. 无法计算
测量小灯泡电阻时，发现电压表示数为2V，电流表示数为0.2A，此时小灯泡电阻为______Ω；若增大小灯泡两端电压，其电阻将______（选填“变大”“变小”或“不变”）。
如图所示电路，闭合开关后电流表无示数，电压表有示数且接近电源电压，故障可能是（ ）
A. 电流表短路 B. 待测电阻短路
C. 待测电阻断路 D. 滑动变阻器断路
用伏安法测电阻时，若电压表量程选0~3V，分度值为0.1V，指针指在2.4V处；电流表量程选0~0.6A，分度值为0.02A，指针指在0.24A处，则被测电阻为（ ）
A. 5Ω B. 10Ω C. 15Ω D. 20Ω
三阶 综合拓展
某同学测量额定电压为2.5V的小灯泡电阻，闭合开关后，电压表指针偏转很小，电流表指针偏转较大，原因可能是（ ）
A. 电压表并联在滑动变阻器两端 B. 电压表量程选大了
C. 电流表量程选小了 D. 滑动变阻器阻值太小
如图所示，电源电压恒定，定值电阻R0=10Ω，无电流表，用电压表和R0测未知电阻Rx。实验步骤：①闭合S、S1，断开S2，读出电压表示数U1；②______，读出电压表示数U2。则Rx=______（用U1、U2、R0表示）。
为什么测量定值电阻时要多次测量求平均值，而测量小灯泡电阻时不需要？
如图所示，用伏安法测电阻时，有“内接法”和“外接法”两种电路。若待测电阻Rx远大于电流表内阻，哪种接法更准确？请说明理由。
参考答案
一阶 基础巩固
B
B
串联；并联；保护电路（或改变被测电阻两端电压）
B
B
二阶 能力提升
B
10；变大
C
B
三阶 综合拓展
A
闭合S、S2，断开S1；(U1/(U2-U1))×R0
定值电阻阻值不变，多次测量求平均值减小误差；小灯泡电阻随温度变化，求平均值无意义
内接法更准确；因Rx远大于电流表内阻，电流表分压可忽略，电压表测量值更接近Rx两端实际电压

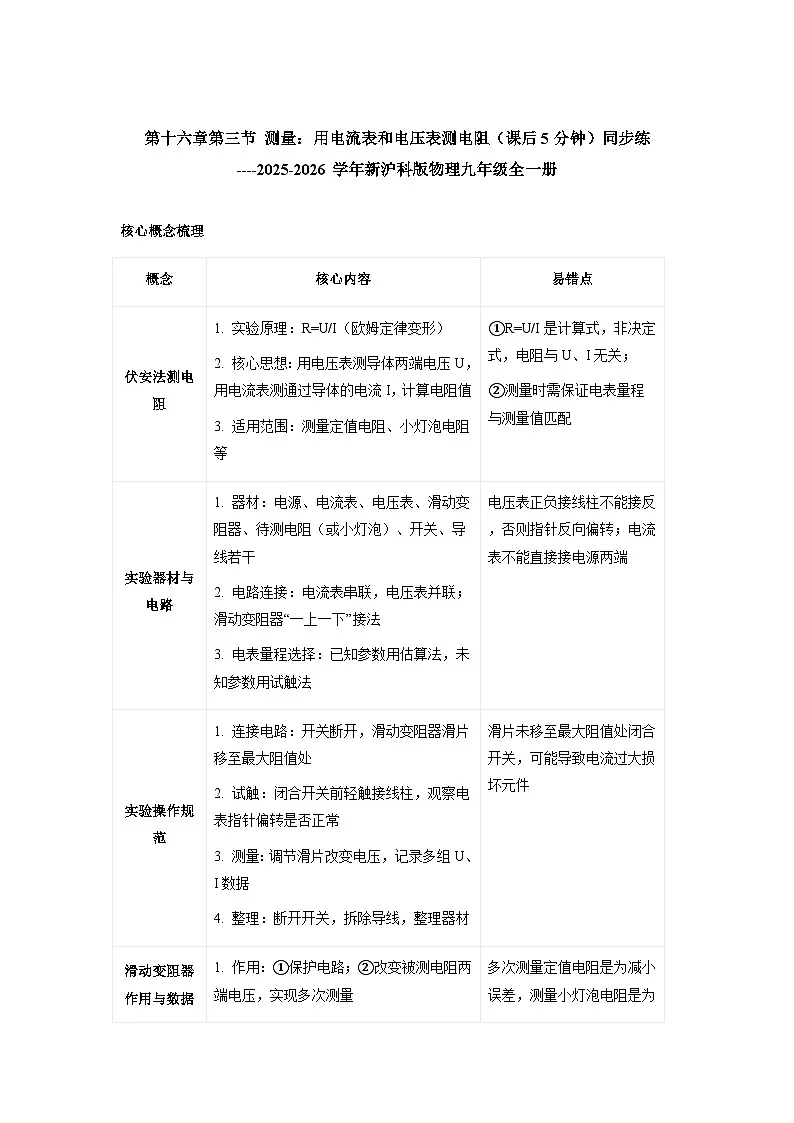

概念
核心内容
易错点
伏安法测电阻
实验原理：R=U/I（欧姆定律变形）
核心思想：用电压表测导体两端电压U，用电流表测通过导体的电流I，计算电阻值
3. 适用范围：测量定值电阻、小灯泡电阻等
①R=U/I是计算式，非决定式，电阻与U、I无关；
②测量时需保证电表量程与测量值匹配
实验器材与电路
器材：电源、电流表、电压表、滑动变阻器、待测电阻（或小灯泡）、开关、导线若干
电路连接：电流表串联，电压表并联；滑动变阻器“一上一下”接法
3. 电表量程选择：已知参数用估算法，未知参数用试触法
电压表正负接线柱不能接反，否则指针反向偏转；电流表不能直接接电源两端
实验操作规范
连接电路：开关断开，滑动变阻器滑片移至最大阻值处
试触：闭合开关前轻触接线柱，观察电表指针偏转是否正常
测量：调节滑片改变电压，记录多组U、I数据
4. 整理：断开开关，拆除导线，整理器材
滑片未移至最大阻值处闭合开关，可能导致电流过大损坏元件
滑动变阻器作用与数据处理
作用：①保护电路；②改变被测电阻两端电压，实现多次测量
数据处理：定值电阻求平均值减小误差；小灯泡电阻不求平均值（因受温度影响）
3. 特殊现象：小灯泡电阻随电压升高而增大（灯丝温度升高导致）
多次测量定值电阻是为减小误差，测量小灯泡电阻是为探究电阻与温度的关系
